Medición de tanques: Cómo reducir la incertidumbre de medición en terminales

La precisión en la medición de inventarios líquidos es una parte esencial para la rentabilidad y confiabilidad de las terminales de almacenamiento. En operaciones de recepción, despacho y transferencia de productos, pequeñas desviaciones en el nivel, la temperatura o la densidad pueden traducirse en diferencias económicas significativas.

Por ello, la medición de tanques ha evolucionado desde métodos manuales tradicionales hacia sistemas automatizados capaces de proporcionar datos más precisos, trazables y confiables. Reducir la incertidumbre de medición no solo mejora la gestión de inventarios, sino que también fortalece la transparencia comercial y el cumplimiento normativo.

La importancia de la medición de tanques en terminales

Las terminales de almacenamiento tienen un papel estratégico dentro de la cadena logística de hidrocarburos, combustibles y productos químicos. Cada operación de carga o descarga depende de información confiable sobre los volúmenes almacenados.

La medición de tanques permite determinar la cantidad real de producto disponible, controlar pérdidas, realizar conciliaciones operativas y respaldar transacciones comerciales. Cuando la precisión es insuficiente, pueden surgir discrepancias entre compradores y vendedores, dificultades en la gestión de inventarios e incluso conflictos contractuales.

En función de eso, el sistema de medición de tanques se convierte en una herramienta muy importante para garantizar la exactitud de los datos utilizados en la toma de decisiones, donde adquiere especial importancia el concepto de gauge tank, un elemento fundamental en las actividades de tank gauging y control de inventarios.

¿Qué es un gauge tank?

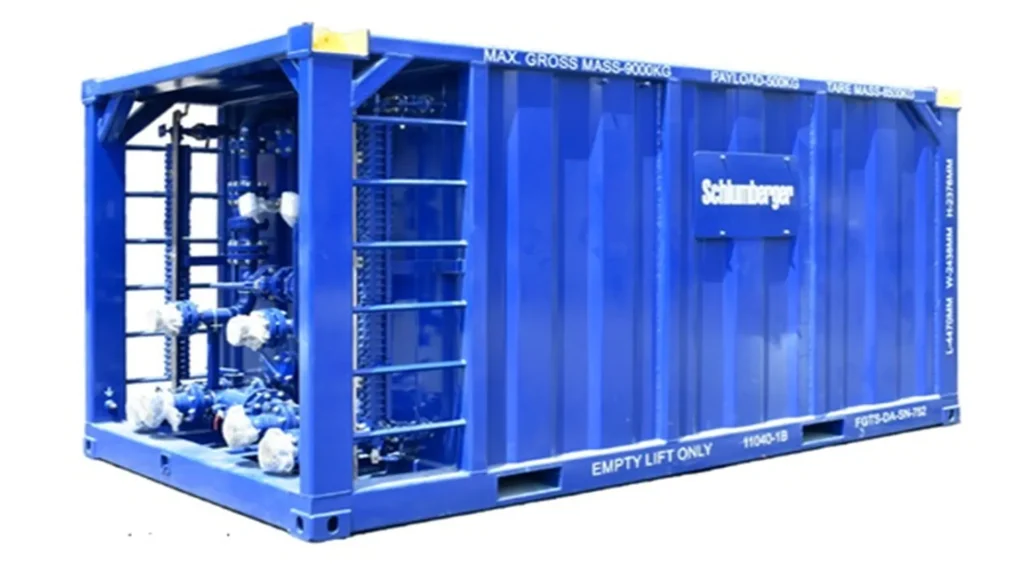

Un gauge tank es un tanque calibrado diseñado para medir con precisión el volumen o la masa de los fluidos almacenados. Su funcionamiento se basa en la medición del nivel del líquido y el uso de tablas de calibración que convierten la altura observada en volumen. Puede incorporar sensores de nivel, temperatura y densidad para mejorar la precisión.

Funciones principales y ejemplo práctico

Este tipo de infraestructura cumple un rol multifuncional en la industria: actúa en la medición de producción al determinar la cantidad de petróleo o agua producida por un pozo para evaluar su rendimiento; sirve como referencia para la calibración y verificación de la exactitud de otros equipos de medición; registra volúmenes almacenados o transferidos para el control de inventarios; y facilita el muestreo y análisis técnico para evaluar la calidad, densidad y contenido de agua del fluido.

Como ejemplo práctico de su aplicación, para conocer la producción de un pozo en un lapso de 24 horas, el flujo se dirige directamente hacia el gauge tank. Posteriormente, se procede a medir el nivel inicial y final del líquido, se consulta la tabla de calibración correspondiente y, finalmente, se calcula con exactitud el volumen producido durante el periodo.

Diferencia con un tanque de almacenamiento

Características	GAUGE TANK	TANQUE DE ALMACENAMIENTO
Diseño principal	Diseñado para medición precisa	Diseñado para almacenamiento masivo
Calibración	Tiene calibración detallada	La precisión de medición suele ser menor
Volumen	Capacidades relativamente pequeñas	Capacidades mucho mayores
Aplicación	Usado para pruebas y control de producción	Usado para inventario y despacho

Evolución del sistema de medición de tanques

Durante décadas, la medición manual de tanques fue el método predominante en instalaciones industriales. El uso de cintas métricas certificadas, plomadas y termómetros permitía determinar el volumen almacenado con una precisión aceptable para la época. Sin embargo, el crecimiento del comercio internacional y la necesidad de mejorar la exactitud impulsaron el desarrollo de tecnologías más avanzadas.

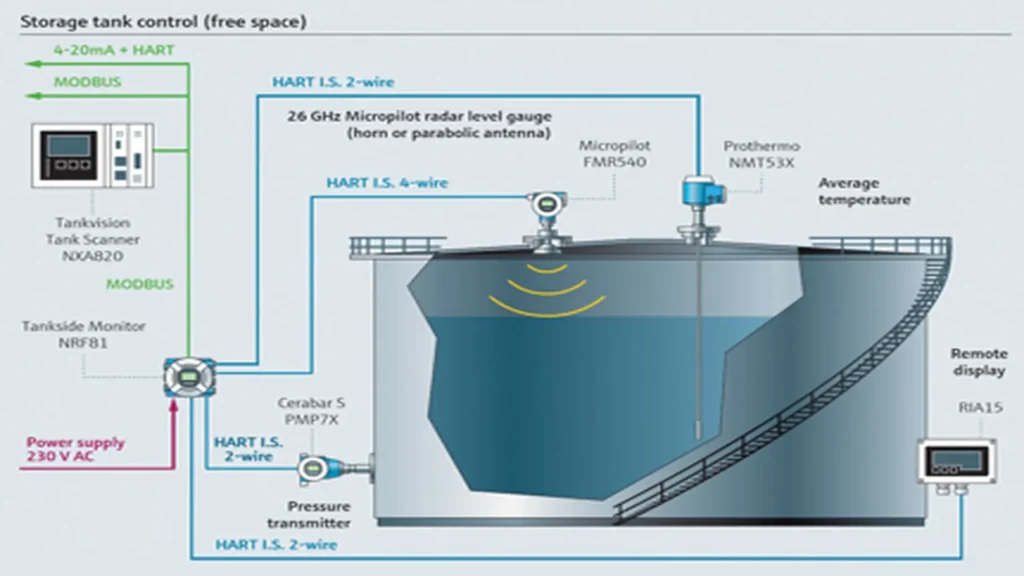

Actualmente, un moderno sistema de medición de tanques integra componentes de última generación como radares de nivel de alta precisión, servogauges automáticos y sensores multipunto de temperatura. Estos dispositivos se complementan con analizadores de densidad, sistemas SCADA, plataformas dedicadas a la gestión de inventarios y herramientas analíticas de datos. La integración de estas tecnologías permite una medición automática de tanques más confiable y menos dependiente de la intervención humana.

Medición manual de tanques: ventajas y limitaciones

Aunque la automatización continúa expandiéndose, la medición manual de tanques sigue utilizándose en numerosas instalaciones alrededor del mundo debido a su bajo costo inicial, su facilidad de implementación y su total independencia de sistemas electrónicos complejos, lo que facilita su aplicabilidad en instalaciones remotas.

No obstante, esta metodología presenta limitaciones importantes que restringen su eficiencia. Destaca su mayor dependencia de la pericia del operador y el riesgo inherente de errores de lectura, sumado a una menor frecuencia en las mediciones. Asimismo, implica la exposición directa del personal a condiciones operativas adversas y ofrece una menor trazabilidad de los datos. Por estas razones, muchas terminales han migrado hacia sistemas automáticos para minimizar la incertidumbre de medición y mejorar la confiabilidad operacional.Medición automática de tanques y transformación digital

La medición automática de tanques es un avance significativo en la gestión moderna de terminales. Los sistemas ATG (Automatic Tank Gauging) permiten monitorear continuamente el nivel del producto y transmitir la información en tiempo real a plataformas de supervisión y control.

La transición digital hacia este modelo ofrece lecturas continuas y precisas que eliminan los errores de transcripción humana. Asimismo, se logra una integración nativa con los sistemas empresariales, visibilidad mediante monitoreo remoto, mayor seguridad operativa y una optimización sustancial en la trazabilidad de la información. Esta digitalización de los procesos ha convertido a la medición automática de tanques en un elemento de alta importancia para optimizar la gestión de inventarios y reducir pérdidas operativas.

Fuentes de incertidumbre: nivel, temperatura y densidad

La incertidumbre de medición es el parámetro que cuantifica el grado de confianza asociado a un resultado. En el ámbito de la medición de tanques, las mayores contribuciones provienen de tres variables fundamentales:

• Nivel: Constituye la variable más influyente en la determinación del volumen. Los errores en este apartado pueden originarse por el movimiento intrínseco del líquido, la formación de espuma, vibraciones estructurales, la inclinación del tanque o la desalineación del instrumento de lectura.
• Temperatura: Esta variable afecta directamente el volumen de los hidrocarburos debido a la expansión térmica. Las principales fuentes de error incluyen sensores descalibrados, ubicación inadecuada de los elementos de medición, estratificación térmica e insuficiente cantidad de puntos de lectura. Su corrección es indispensable para obtener volúmenes normalizados y comparables.
• Densidad: Influye críticamente en los cálculos de masa y en los factores de corrección volumétrica. Los errores suelen estar relacionados con muestreos poco representativos, estratificación del producto, instrumentación deficiente o variaciones imprevistas en la composición del fluido.

La combinación de los errores asociados al nivel, la temperatura y la densidad constituye una de las principales causas de incertidumbre de medición en las terminales modernas.

API MPMS: referencia mundial para la medición

La familia de normas API MPMS (Manual of Petroleum Measurement Standards) constituye uno de los principales referentes internacionales para la medición de hidrocarburos y productos derivados. Estos documentos técnicos proporcionan lineamientos estrictos para la medición de nivel, la determinación de temperatura, el muestreo y análisis de densidad, la calibración de tanques, la transferencia de custodia y la evaluación metodológica de la incertidumbre. La aplicación rigurosa de API MPMS contribuye a mejorar la consistencia de los resultados y facilita la aceptación internacional de las mediciones comerciales.

Tank calibration: el fundamento de la exactitud

La calibración volumétrica es uno de los factores más importantes para garantizar la precisión. El proceso de tank calibration establece la relación exacta entre la altura del líquido y el volumen contenido mediante técnicas como la calibración geométrica, la calibración volumétrica con agua, el escaneo láser tridimensional o diversos métodos híbridos.

Las tablas obtenidas deben mantenerse actualizadas, especialmente después de reparaciones importantes, modificaciones estructurales o asentamientos del tanque, ya que una tabla de calibración incorrecta puede generar errores sistemáticos que afectan todas las mediciones posteriores.

¿Qué factores aumentan el error en tank gauging?

Los errores de medición rara vez tienen una única causa; generalmente son el resultado de múltiples factores que interactúan simultáneamente. En primer lugar, los instrumentos fuera de calibración incrementan directamente la incertidumbre al perder exactitud en los sensores principales. A esto se suman las deficiencias en la instalación, que pueden mermar el desempeño de equipos altamente precisos, y un mantenimiento insuficiente que favorece el deterioro gradual de todo el sistema.

Por otra parte, los factores ambientales como los cambios bruscos de temperatura, vientos fuertes y vibraciones afectan la estabilidad de las lecturas. Asimismo, los errores humanos por procedimientos inadecuados siguen siendo una causa frecuente de desviaciones, especialmente en la medición manual. Finalmente, una calibración deficiente del tanque propicia tablas volumétricas incorrectas que alteran directamente el inventario real.

¿Cómo reducir incertidumbre al medir tanques?

Reducir la incertidumbre requiere una estrategia integral que involucre tecnología, procedimientos y cultura organizacional a través de las siguientes acciones esenciales:

• Implementar tecnologías automáticas: El uso de medición automática de tanques mejora la repetibilidad y reduce sustancialmente el error humano.
• Mantener programas de calibración: La verificación y ajuste periódico de los instrumentos garantiza resultados consistentes y confiables.
• Actualizar las tablas volumétricas: El tank calibration debe revisarse exhaustivamente cuando existan modificaciones físicas o indicios de cambios geométricos en la estructura.
• Aplicar estándares reconocidos: La adopción formal de las directrices API MPMS proporciona procedimientos estandarizados y globalmente aceptados.
• Capacitar al personal: La formación técnica continua optimiza la calidad de las operaciones de campo y reduce fallas de ejecución.
• Gestionar la incertidumbre: La evaluación periódica de todas las fuentes de error permite identificar con precisión las oportunidades de mejora en la terminal.

¿Cómo validar un ATG para custodia terminal?

La validación de un Automatic Tank Gauge utilizado en transferencia de custodia requiere demostrar fehacientemente que el sistema cumple con los niveles de exactitud exigidos para operaciones comerciales.

Este proceso inicia con la verificación de la instalación, donde se evalúan las condiciones mecánicas, alineación y configuración del equipo. Posteriormente se realizan pruebas funcionales para comprobar el correcto comportamiento de alarmas, canales de comunicación y registros de datos. El núcleo de la validación radica en la comparación con patrones trazables, contrastando las lecturas frente a referencias certificadas, seguido de una evaluación de incertidumbre detallada del error total del sistema. Todo el procedimiento debe asegurar el cumplimiento normativo, alineándose rigurosamente con los criterios de la API MPMS y los requisitos regulatorios aplicables.

Gestión de inventarios basada en mediciones confiables

Una gestión de inventarios eficiente depende directamente de la calidad de los datos obtenidos durante la medición. Cuando la información de las terminales es precisa, las organizaciones logran reducir las pérdidas aparentes, mejorar los procesos de conciliación, optimizar la cadena logística, incrementar la rentabilidad general, fortalecer la posición de la empresa ante auditorías y mejorar sustancialmente la toma de decisiones estratégicas. Por el contrario, los inventarios basados en mediciones deficientes pueden generar desviaciones económicas significativas que comprometen la competitividad de la terminal.

Buenas prácticas para terminales modernas

Para mantener elevados niveles de precisión, las organizaciones líderes aplican una estrategia combinada de mejores prácticas operacionales. Esta filosofía incluye la implementación mandatoria de medición automática de tanques, la ejecución de calibraciones periódicas de los recipientes y la verificación programada de cada instrumento. Asimismo, se fundamentan en la aplicación estricta de los estándares API MPMS, la gestión analítica de indicadores metrológicos, la capacitación continua del personal operativo, la digitalización integral de los inventarios y la realización de auditorías regulares a todos los procesos de medición.

Tendencias tecnológicas en la medición de tanques

La evolución tecnológica es continua e impulsa mejoras disruptivas en la precisión de los sistemas de almacenamiento. Entre las tendencias más destacadas de la industria se encuentran los radares FMCW de alta resolución y los sensores inteligentes directamente conectados al ecosistema IoT (Internet de las Cosas).

De igual forma, se observa la adopción de gemelos digitales de terminales enteras, el uso de inteligencia artificial para el análisis avanzado de inventarios, el empleo de escaneo láser para la calibración volumétrica de tanques y el despliegue de plataformas en la nube para monitoreo en tiempo real. Estas innovaciones minimizan el margen de error, optimizan la gestión operativa y robustecen la confianza en los procesos de transferencia de custodia.

Conclusiones

La medición de tanques es un proceso crítico para la operación eficiente de terminales de almacenamiento. La reducción de la incertidumbre de medición depende de una adecuada calibración, la aplicación de API MPMS, la validación de instrumentos y el control de variables como nivel, temperatura y densidad. La incorporación de tecnologías de medición automática, junto con programas de gestión metrológica y buenas prácticas operacionales, permite obtener inventarios más confiables, optimizar la transferencia de custodia y fortalecer la competitividad de las organizaciones.

Referencias

1. American Petroleum Institute. (2024). Manual of Petroleum Measurement Standards (MPMS), Chapter 3.1A: Standard Practice for the Manual Gauging of Petroleum and Petroleum Products (3rd ed., Reaffirmed 2024). API Publishing Services.
2. American Petroleum Institute. (2021). Manual of Petroleum Measurement Standards (MPMS), Chapter 3.1B: Standard Practice for Level Measurement of Liquid Hydrocarbons in Stationary Tanks by Automatic Tank Gauging. API Publishing Services.
3. American Petroleum Institute. (2022). Manual of Petroleum Measurement Standards (MPMS), Chapter 3.3: Standard Practice for Level Measurement of Liquid Hydrocarbons in Stationary Pressurized Storage Tanks by Automatic Tank Gauging. API Publishing Services.
4. American Petroleum Institute. (2021). Manual of Petroleum Measurement Standards (MPMS), Chapter 7.3: Temperature Determination, Fixed Automatic Tank Temperature Systems (2nd ed., Reaffirmed 2021). API Publishing Services.
5. American Petroleum Institute. (1994). Manual of Petroleum Measurement Standards (MPMS), Chapter 16.2: Mass Measurement of Liquid Hydrocarbons in Vertical Cylindrical Storage Tanks by Hydrostatic Tank Gauging. API Publishing Services.
6. International Organization for Standardization. (2018). ISO 7507-1: Petroleum and liquid petroleum products, Calibration of vertical cylindrical tanks, Part 1: Strapping method. ISO.
