Emergencias en tanques AST: Reparación API 653 para recuperar servicio

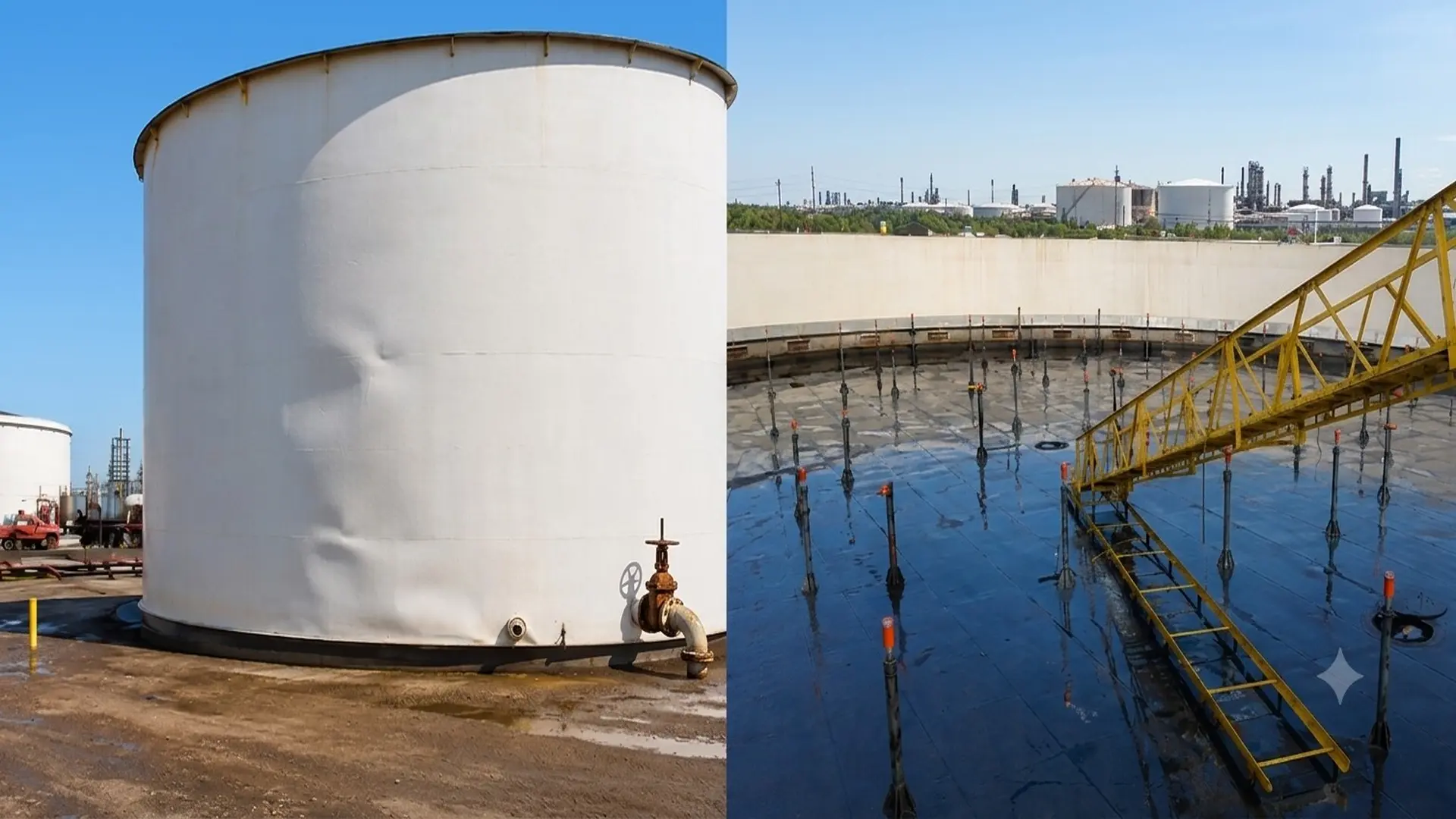

El colapso del techo flotante es una de las emergencias más visibles en un tanque AST. Una cubierta inclinada puede dejar producto sobre el deck, abrir espacios en el sello perimetral y elevar las emisiones de vapores. En otra zona, una fuga por el fondo puede aparecer apenas como una mancha junto al anillo de cimentación, mientras el deterioro permanece oculto bajo las placas.

Las emergencias en tanques AST también incluyen sobrellenados, deformaciones del casco y colapsos por vacío. La inspección de tanques permite determinar la extensión del daño, mientras la reparación de tanques bajo API 653 coordina ingeniería, fabricación, soldadura, END y trabajo de campo para recuperar el servicio.

Causas de las emergencias en tanques AST

Una emergencia puede originarse por mantenimiento insuficiente, intervalos de inspección prolongados, degradación acumulada, desviaciones operativas o varios mecanismos actuando al mismo tiempo. La señal visible, una fuga, un techo ladeado o una deformación, rara vez muestra por sí sola la extensión del deterioro.

Las fallas comunes en tanques varían según su configuración, las condiciones operacionales y los mecanismos de deterioro presentes. El diagnóstico debe considerar el tipo de tanque de almacenamiento, las reparaciones anteriores, la cimentación y las maniobras previas. La dinámica de la emergencia depende directamente de la configuración del tanque. Comprender la causa raíz en campo constituye el primer paso para definir el alcance de la reparación.

Tanques de techo flotante externos e internos

Estos techos acompañan el nivel del producto y reducen la superficie líquida expuesta al espacio de vapor. Aunque ambos dependen de su capacidad para moverse libremente y conservar la flotabilidad, las causas de hundimiento varían según se trate de una cubierta externa o interna.

Hundimiento o ladeo del techo flotante externo. La perforación de pontones, el ingreso de producto o la acumulación de agua por obstrucción o falla del drenaje primario pueden desequilibrar la cubierta. El producto puede extenderse sobre el deck y, si la condición continúa avanzando, comprometer la estabilidad del techo y aumentar el riesgo de emisiones, incendio y pérdida de contención.

Colapso del techo flotante interno. En tanques con techo fijo, la cubierta flotante interna (denominada membrana interna en algunas instalaciones) puede perder flotabilidad, inclinarse o quedar parcialmente sumergida sin que el daño sea visible desde el exterior.

La pérdida de estanqueidad en pontones o paneles, el deterioro de soportes y la interferencia con columnas, guías o sellos pueden dejar producto sobre la cubierta, aumentar las emisiones y deformar sus componentes. La reparación definitiva suele exigir retirar el tanque de servicio, vaciarlo y desgasificarlo para recuperar la nivelación, estanqueidad y libre movilidad del techo.

Atascamiento durante el llenado o vaciado. La ovalización del casco, las guías deformadas, las patas desalineadas o la interferencia con accesorios pueden impedir el desplazamiento de un techo flotante. En una cubierta externa, continuar la transferencia puede provocar daños estructurales o un derrame superior; en una cubierta interna, puede deformar paneles, dañar sellos y dejar producto expuesto dentro del espacio de vapor.

Tanques de techo cónico fijo

Una válvula de presión-vacío bloqueada puede impedir la entrada de aire durante una descarga rápida. La presión atmosférica externa deforma el techo, los anillos superiores y, en casos severos, la estructura de soporte.

El venteo insuficiente, una reacción interna, una falla de instrumentación o un sobrellenado pueden elevar la presión y dañar el techo, el último anillo o la unión techo-casco.

La corrosión de vigas, riostras, cartelas y columnas puede producir hundimientos localizados o la caída de elementos dentro del producto.

Fallas en fondo, anillo y boquillas

La corrosión del lado suelo, la humedad retenida, la actividad microbiológica y una protección catódica deficiente pueden perforar las placas. Internamente, el agua, cloruros, sedimentos, H₂S, CO₂ y ácidos orgánicos aumentan la corrosividad de crudos agrios, salmueras, aguas de producción y corrientes de slop.

La fuga puede aparecer en un drenaje de detección, junto al anillo de cimentación o dentro del dique. El asentamiento diferencial concentra esfuerzos en la unión casco-fondo; las boquillas inferiores también pueden agrietarse por cargas de tuberías o movimientos de la cimentación.

Respuesta inicial y control del evento

La primera decisión consiste en impedir que el daño continúe avanzando. La respuesta debe controlar la pérdida de producto, estabilizar el tanque de almacenamiento y crear condiciones seguras para inspeccionar.

Respuesta paso a paso ante una emergencia

1. Detener la condición que agrava el daño. Deben suspenderse las transferencias que aumenten el nivel, la presión, el vacío o la fuga.
2. Aislar el área. El plan de emergencia debe controlar fuentes de ignición, acceso, atmósfera y contención secundaria.
3. Gestionar el inventario. Operaciones debe decidir si el producto puede transferirse, reducirse hasta un nivel seguro o mantenerse bajo vigilancia.
4. Preservar evidencias. Antes de limpiar o desmontar, deben registrarse nivel, alarmas, válvulas, presión y estado del techo.
5. Definir y ejecutar la reparación. El alcance debe indicar componentes, materiales, soldaduras, montaje, END y criterios de aceptación.
6. Verificar y retornar al servicio. La liberación exige END, pruebas de fuga, controles dimensionales e hidroprueba cuando corresponda. El llenado se realiza por etapas.

Tanques con respaldo y sin respaldo

Cuando existe almacenamiento disponible, el producto puede transferirse y la intervención dispone de mayor margen para vaciado, limpieza, inspección interna y procura.

En un activo sin respaldo, o cuya salida limita producción, recepción o despacho, el tiempo disponible para diagnosticar y ejecutar la reparación disminuye. La urgencia exige movilización y fabricación coordinadas, pero no modifica los criterios de aceptación de API 653.

La respuesta necesita ejecutores capaces de enlazar ingeniería, taller y campo. La rapidez resulta útil cuando reduce esperas y retrabajos manteniendo soldadura calificada, END, seguridad y trazabilidad.

Evaluación de daños según API 653

API 653 establece requisitos para inspección, reparación, alteración, reubicación y reconstrucción de tanques de acero en servicio. La evaluación debe abarcar los componentes afectados y contar con la participación del propietario, el inspector autorizado y los especialistas requeridos.

Diagnóstico de campo por mecanismo

La inspección visual ubica fugas, deformaciones e interferencias. El UT mide espesores; MFL y mapeo ultrasónico apoyan la revisión del fondo; MT o PT examinan discontinuidades superficiales; RT o UT volumétrico se seleccionan según la junta.

En un techo flotante inclinado se revisan pontones, cubierta, patas, sellos, guías y drenaje. En un techo cónico colapsado se inspeccionan placas, cabios, columnas, unión techo-casco y venteos. La topografía o el escaneo láser cuantifican geometría y asentamiento.

Aceptación estructural y restricciones

La Sección 4 de API 653 proporciona criterios para espesores mínimos, picaduras, áreas corroídas y altura máxima de llenado. El Anexo B aborda asentamientos y deformaciones del fondo.

Cuando el daño requiere análisis fuera de los criterios directos, puede aplicarse API 579-1/ASME FFS-1. La evaluación debe terminar en una decisión: reparar, limitar el nivel, vigilar la condición o retirar el tanque.

Reparación de emergencia de tanques AST para recuperar servicio

La reparación de tanques AST debe restablecer la contención, la resistencia, la geometría y el funcionamiento del activo. Antes de cortar acero, la ingeniería debe clasificar la intervención, porque esta decisión define los detalles de reparación, los END, la necesidad de una prueba hidrostática y la documentación de cierre.

Fondo y unión casco-fondo

Las soluciones pueden incluir placas de reemplazo, insertos, parches permitidos, sustitución parcial del anillo anular o un fondo nuevo. Ubicación, espesor y separación respecto de soldaduras existentes deben cumplir la edición contractual de API 653.

Cerrar una perforación sin resolver vacíos, ingreso de agua, pérdida de soporte o deterioro de la cimentación puede originar otra fuga.

Casco, boquillas y accesorios

Una zona deformada, agrietada o con pérdida severa de espesor puede requerir una placa de inserción, el reemplazo parcial de una virola o la reparación de una junta. La secuencia de corte y soldadura debe limitar distorsiones.

En boquillas y bocas de visita se revisan soldaduras, refuerzos, corrosión y cargas de tuberías antes de cerrar la reparación.

Techos flotantes y cónicos

En techos flotantes pueden repararse pontones, cubiertas, patas, sellos, guías y drenajes. La aceptación debe confirmar estanqueidad, flotabilidad y recorrido libre.

En techos cónicos pueden reemplazarse placas, cabios, columnas y accesorios de venteo. Reparar el acero sin corregir la causa del vacío o la sobrepresión dejaría activo el mecanismo de falla.

Inspección de tanques AST antes del retorno al servicio

Una vez terminada la reparación, el tanque debe inspeccionarse para confirmar que los componentes intervenidos cumplen el alcance aprobado y que los trabajos no introdujeron deformaciones, discontinuidades o pérdidas de estanqueidad. Esta verificación comprende revisión visual, control dimensional, END y pruebas específicas para cada componente reparado.

Las soldaduras deben ejecutarse conforme a WPS respaldadas por PQR y ser realizadas por soldadores u operadores calificados. La trazabilidad debe relacionar las placas, los consumibles, las juntas reparadas y los resultados de inspección con el expediente final del tanque.

END, pruebas de fuga y prueba hidrostática

El plan de END depende del tipo de junta, el componente intervenido y la discontinuidad buscada. VT, MT, PT, RT y UT pueden combinarse según los requisitos aplicables. Las soldaduras del fondo pueden verificarse mediante caja de vacío u otro método aceptado, mientras los pontones y componentes del drenaje requieren pruebas de estanqueidad acordes con su diseño.

Determinadas reparaciones o alteraciones mayores requieren una prueba hidrostática. Su exención procede únicamente cuando se cumplen los requisitos aplicables de API 653 y existe aprobación documentada del propietario u operador. La urgencia por recuperar producción o la falta de agua no constituyen, por sí mismas, razones técnicas suficientes para omitirla.

Llenado controlado y liberación operativa

Antes de introducir producto deben restablecerse los venteos, las válvulas de presión-vacío, la medición de nivel, las alarmas de sobrellenado, los drenajes, la puesta a tierra y los sistemas contra incendio. API 2350 establece criterios para la gestión de alarmas y los tiempos de respuesta durante las transferencias.

El plan de llenado debe definir la velocidad de transferencia, los niveles de espera, las mediciones requeridas y los responsables de aceptar cada etapa. Durante la maniobra deben vigilarse posibles fugas, cambios de asentamiento, desplazamientos de boquillas y el movimiento del techo flotante.

La liberación operativa requiere planos actualizados, trazabilidad de materiales, registros de soldadura, resultados de END, pruebas de fuga, controles dimensionales y aprobación del inspector autorizado y del propietario.

Capacidad de respuesta técnica en campo

Una emergencia o una parada programada en tanques AST enlaza diagnóstico, fabricación, suministro de acero, soldadura, montaje y END. Una placa que llega tarde, una pieza mal conformada o una aprobación pendiente detiene el trabajo de las cuadrillas, elevando los costos por inactividad y prolongando la salida de servicio del activo. Reducir la brecha entre el diagnóstico en sitio y la fabricación en taller resulta crítico para cumplir las ventanas operativas sin comprometer los criterios de aceptación de la norma API 653.

En este contexto, organizaciones como Woods Tank Inc. integran fabricación y ejecución en sitio para responder con agilidad ante eventos críticos. Su oferta se consolida mediante sus servicios de tanques de almacenamiento: servicios integrales de fabricación, construcción y reparación de tanques de almacenamiento, proporcionados por soldadores certificados que priorizan la seguridad y un excelente servicio al cliente, conectando la ingeniería con el campo para asegurar trazabilidad, soldaduras calificadas y un retorno seguro a producción.

Woods Tank Inc., aliada de Inspenet, realiza reparaciones o reemplazos de cascos, fondos, techos y sistemas flotantes. Esta capacidad reduce las transiciones entre taller y montaje, facilitando ajustar la intervención a la ventana operativa bajo la norma API 653.

Integridad de tanques y prevención de nuevas fallas

El análisis de causa debe terminar en acciones verificables. Una fuga por el fondo puede exigir mejoras de drenaje, recubrimiento o protección catódica; un techo atascado puede requerir corregir geometría, guías o sellos; un colapso por vacío obliga a revisar venteos y transferencias.

Los resultados deben actualizar planes de inspección, inspección basada en riesgo, repuestos y pruebas funcionales. En activos con poca redundancia conviene anticipar acero, sellos, drenajes y componentes de fabricación prolongada.

Conclusiones

Las emergencias en tanques AST comienzan con señales concretas: un techo que pierde nivel, una placa que se deforma o producto que aparece junto al anillo de cimentación. Desde ese momento, cada decisión debe contener el daño y acercar el tanque a una condición verificable.

API 653 ordena la evaluación, la reparación, los END, las pruebas y el retorno al servicio. La experiencia de campo conecta esas etapas con fabricación, montaje y operación. Una reparación efectiva devuelve el activo a producción, restablece sus sistemas de protección y corrige la condición que podría volver a convertirse en una emergencia.

Referencias

1. API Standard 653. Tank Inspection, Repair, Alteration, and Reconstruction.
2. API Recommended Practice 575. Inspection Practices for Atmospheric and Low-Pressure Storage Tanks.
3. API Standard 2000. Venting Atmospheric and Low-Pressure Storage Tanks.
4. API Standard 2350, 5th Edition. Overfill Prevention for Storage Tanks in Petroleum Facilities.
5. Woods Tank Inc. Storage Tank Services and Expedited Tank Repairs.
