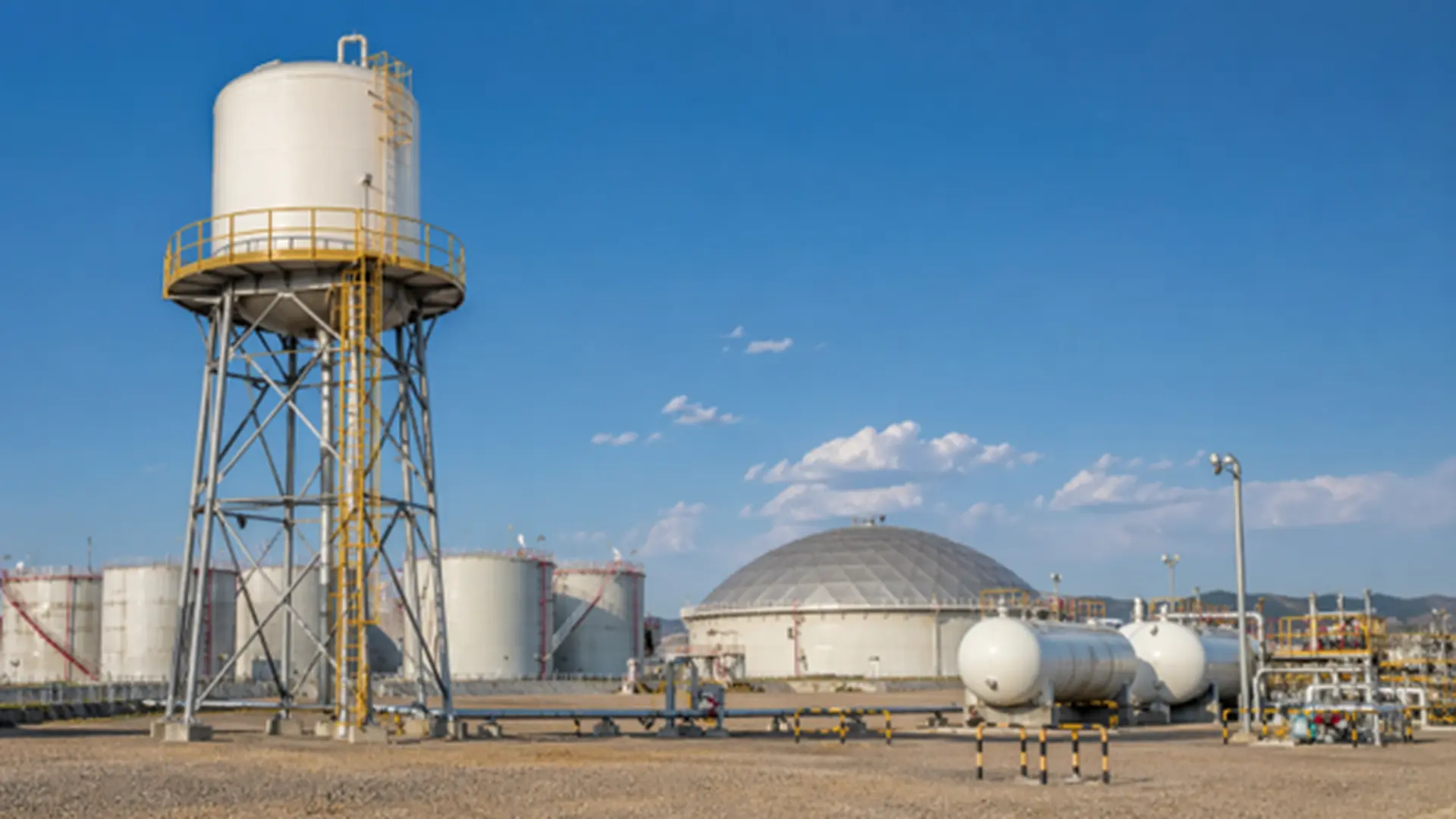

Integridad de tanques de almacenamiento: Anatomía de una infraestructura crítica

La integridad de tanques de almacenamiento es un elemento crítico en la gestión del almacenamiento de fluidos dentro de la infraestructura energética global. En este contexto, los tanques de almacenamiento industriales deben entenderse no como simples recipientes estáticos, sino como sistemas sometidos a solicitaciones mecánicas, mecanismos de degradación por corrosión y estrictos requisitos normativos. Para el ingeniero de integridad o el técnico de inspección, su análisis implica evaluar condiciones operativas variables y modos de falla potenciales. La optimización de la operación exige, por tanto, un conocimiento detallado de los códigos aplicables y de las tecnologías orientadas a minimizar el tiempo fuera de servicio (out-of-service).

Clasificación de los tanques por su diseño mecánico

La ingeniería de tanques de almacenamiento a menudo sufre de una ambigüedad terminológica. Para el especialista, es imperativo separar la ubicación física de la condición termodinámica. En otras palabras, la distinción entre un tanque de almacenamiento genérico y uno atmosférico no es semántica, sino de diseño mecánico y seguridad de proceso. Por lo general quien no lo tenga claro, suele confundir no solo los términos sino la función, aunque todos sean de almacenamiento.

La infraestructura de almacenamiento

No todos los tanques de almacenamiento son atmosféricos, y no todos responden a una norma, código o estándar de fabricación, aunque en la práctica industrial representen la mayoría. Podemos clasificar estas estructuras en cuatro grandes renglones:

1. Tanques de Almacenamiento sobre el Suelo (AST – Aboveground Storage Tanks): Se refiere a cualquier recipiente cuyo volumen está por encima del nivel del terreno. Están diseñados para aguantar básicamente el peso del líquido que tienen dentro. No están hechos para soportar presión interna de gases. «Respiran» a la misma presión que el aire que nos rodea. Pueden ser atmosféricos (API 650) o de baja presión (API 620).
2. tanques de almacenamiento atmosféricos: Estos tanques se destacan por la clasificación por presión. Operan con una presión interna de hasta 2.5 psig (17.2 kPa).
3. tanques de almacenamiento elevados: Son tanques (usualmente atmosféricos) suspendidos sobre una torre o cabria para generar presión hidrostática por gravedad, regidos por AWWA D100.
4. tanques de almacenamiento de concreto: Utilizados en ingeniería ambiental y GNL, su construcción y diseño están regidos por ACI 350 y ACI 372.

El dominio de la presión atmosférica (API 650)

Los tanques de almacenamiento atmosféricos, diseñados bajo la norma API 650, están proyectados para soportar una presión interna que no exceda el peso de las placas del techo. Estos equipos son el estándar para el almacenamiento de petróleo crudo, gasolina y agua de formación o agua fósil.

La integridad de estos equipos depende críticamente del diseño de la unión cuerpo-anillo y piso de fondo (shell-to-bottom joint). En tanques de almacenamiento de gran diámetro (superiores a 50 metros), el efecto de «asentamiento diferencial» puede inducir esfuerzos de flexión no calculados en el primer anillo. Según el Apéndice B de API 653, la verticalidad y redondez son parámetros de inspección obligatorios para evitar el colapso por inestabilidad elástica.

Almacenamiento de baja presión y criogenia (API 620 y API 625)

Aquí es cuando comienza a cambiar los parámetros del diseño: cuando la volatilidad del fluido requiere presiones superiores, entramos en el rango de API 620, que permite presiones de hasta 15 psig (103.4 kPa). El diseño cambia drásticamente: el fondo ya no es simplemente plano, sino que requiere anclajes severos para resistir el «efecto de levantamiento» o el uplift force.

Para gases licuados como el GNL, la norma API 625 introduce sistemas de doble contención, donde el tanque primario de acero al 9% de níquel se protege con un contenedor secundario de concreto preesforzado, diseñado bajo ACI 376. Esta configuración minimiza los riesgos de liberación catastrófica y optimiza la gestión térmica, manteniendo el boil-off gas (BOG) por debajo del 0.05% del volumen total por día.

Retos en la integridad y en la reducción de paradas

Uno de los mayores desafíos para el sector energético es la reducción de las paradas no programadas. Una parada de inspección interna en un tanque de 500,000 barriles puede representar pérdidas superiores a los $250,000 USD diarios solo en lucro cesante. De allí la importancia de un plan de inspección, seguimiento y control para el mantenimiento planificado.

Corrosión en el fondo: El enemigo oculto

El fondo de los tanques de almacenamiento es la zona más vulnerable debido a la corrosión galvánica y microbiológica (MIC). El uso de técnicas de Flujo Magnético Disperso (MFL) ha evolucionado para permitir el escaneo de alta resolución. Sin embargo, el verdadero valor técnico reside hoy en la Inspección Basada en Riesgo (RBI), siguiendo la norma API 580/581.

El RBI permite extender los intervalos de inspección interna hasta 20 o 30 años, basándose en la probabilidad de falla y la consecuencia. Para ello, es imperativo contar con un sistema de protección catódica (CP) eficiente, monitoreado mediante cupones de corrosión y lecturas de potencial tanque-suelo que deben mantenerse entre -850 mV y -1200 mV (NACE International, 2021).

Estabilidad elástica y fenómenos de pandeo (Buckling)

Un aspecto crítico es el riesgo de colapso por vacío. En operaciones de vaciado rápido, un mal funcionamiento de las válvulas de presión/vacío (PVSV) puede generar una presión negativa de apenas 1 pulgada de columna de agua, suficiente para implosionar un tanque si los anillos de refuerzo (stiffening rings) no están correctamente dimensionados según API 650 Sección 5.9.

Dinámica de los techos flotantes y control de emisiones

En el caso de los tanques de almacenamiento de hidrocarburos volátiles, por ejemplo, como la gasolina, la gestión del espacio vapor es vital. Los techos flotantes internos (IFB) y externos (EFR) presentan retos mecánicos complejos. Veamos:

Integridad mecánica de los pontones

Los techos flotantes en de almacenamiento dependen de la flotabilidad de sus pontones. Una falla en la soldadura puede causar que el techo se incline (tilting), quedando atrapado contra el cuerpo del tanque. Según estadísticas de la IEA (2022), las fallas mecánicas en techos flotantes son responsables del 15% de los incidentes de pérdida de contención. La inspección mediante ultrasonido (UT) y la verificación de la conductividad eléctrica (shunts) son esenciales para prevenir incendios por descargas electrostáticas.

Eficiencia térmica y compuestos orgánicos volátiles (COV)

Si queremos un tanque con máxima eficiencia, la selección de sellos primarios y secundarios bajo estándares de la EPA y API es crítica. Un sello deficiente en un tanque de crudo ligero puede generar emisiones de COV superiores a las 5 toneladas anuales. Por eso la tendencia actual es la instalación de «domos geodésicos de aluminio». Esta solución reduce la carga de viento sobre el techo y disminuye la evaporación hasta en un 90%, mejorando la rentabilidad y el cumplimiento ambiental (IRENA, 2023).

Innovación en materiales y sustentabilidad

La industria migra hacia materiales con ciclos de vida más largos y menor huella de carbono. Hoy día, cada vez es más frecuente en las nuevas instalaciones, tanques de almacenamiento fabricados con otros materiales.

El concreto y los recubrimientos especializados

El concreto bajo ACI 350 ofrece una resistencia superior a la corrosión ambiental. La durabilidad depende de la relación agua/cemento (inferior a 0.40) y el uso de aditivos. Para tanques de almacenamiento de aguas ácidas, la aplicación de recubrimientos epóxicos de altos sólidos, con espesores de película seca (DFT) superiores a 20 mils (500 micras), es obligatoria. La preparación de la superficie mediante chorro abrasivo para alcanzar un perfil de anclaje CSP 3 (según ICRI) es el paso que define el éxito de la protección (NACE International, 2021).

Plástico Reforzado con Fibra (FRP) y Polímeros

Los tanques de almacenamiento de Plástico Reforzado con Fibra (FRP) bajo ASME RTP-1 ganan terreno en el almacenamiento de químicos agresivos y litio. Al ser materiales no conductores, eliminan la necesidad de protección catódica. Para entenderlo fácil, estos tanques funcionan exactamente igual que el concreto armado. En el concreto armado, el concreto da la forma y el acero da la fuerza. En el FRP (Fiber Reinforced Plastic) el plástico (resina) da la forma y la fibra de vidrio da la resistencia estructural.

Y la pregunta es ¿Por qué usar ahora tanques de almacenamiento de plástico? Porque la cara que toca el químico es una capa de resina plástica especial. Se usan así porque, a diferencia del acero, el plástico no se «pudre» ni se oxida ante los ácidos fuertes o sales de litio. Sin embargo, su desafío técnico es la «permeación». La inspección técnica aquí requiere el análisis de emisión acústica (EA) para detectar microfracturas en la resina bajo carga.

Los tanques de almacenamiento futuros: Hidrógeno y Litio

El avance de la transición energética está impulsando nuevos desafíos en la integridad de tanques de almacenamiento, particularmente en aplicaciones asociadas al hidrógeno verde y al litio. Estos vectores energéticos introducen mecanismos de degradación y condiciones operativas que exceden los paradigmas tradicionales de diseño.

En el caso del hidrógeno, el principal desafío radica en la fragilización por hidrógeno (hydrogen embrittlement), un fenómeno mediante el cual los átomos de hidrógeno difunden en la red cristalina del acero, reduciendo su ductilidad y favoreciendo la iniciación y propagación de grietas bajo esfuerzos relativamente bajos. Este efecto se intensifica en condiciones de alta presión, típicamente superiores a los 300 bar, y en presencia de ciclos de carga.

Como respuesta, la ingeniería de materiales ha evolucionado hacia el desarrollo de aceros microaleados con mayor resistencia a la difusión de hidrógeno, así como el uso de liners poliméricos internos que actúan como barrera de permeación. Adicionalmente, se incorporan tratamientos térmicos específicos y recubrimientos avanzados para mitigar la absorción de hidrógeno, junto con estrictos controles de calidad en soldaduras, donde suelen iniciarse los mecanismos de falla.

Por otro lado, el almacenamiento asociado al litio, especialmente en forma de salmueras concentradas, introduce retos de naturaleza principalmente química. Estos fluidos presentan alta agresividad debido a su contenido de cloruros, sulfatos y otros compuestos que aceleran procesos de corrosión localizada, como la corrosión por picadura y la corrosión bajo tensión. En este contexto, los tanques de almacenamiento deben diseñarse con materiales de alta resistencia química, incluyendo aleaciones de titanio, aceros inoxidables de alto desempeño o soluciones no metálicas como recubrimientos de fluoropolímeros (PTFE) y sistemas compuestos.

Asimismo, el control térmico se convierte en un factor crítico. Las variaciones de temperatura pueden inducir la precipitación de sales, afectando tanto la operatividad del sistema como la integridad estructural del tanque al generar depósitos sólidos, obstrucciones o concentraciones diferenciales de esfuerzos. Por ello, se integran sistemas de monitoreo y control de temperatura, así como diseños que faciliten la agitación o recirculación del fluido.

En conjunto, tanto el hidrógeno como el litio están redefiniendo los criterios de diseño, selección de materiales e inspección en la industria. La gestión de estos almacenamientos exige un enfoque multidisciplinario que combine ciencia de materiales, mecánica de fractura, control de procesos y monitoreo avanzado, alineándose con las nuevas exigencias de sostenibilidad y seguridad en la infraestructura energética del futuro.

Conclusiones

la integridad de tanques de almacenamiento se consolida en el siglo XXI como un eje central de la gestión de activos industriales, superando el enfoque tradicional de mantenimiento para posicionarse como una disciplina de alta ingeniería. La convergencia entre códigos de diseño como API, ASME y ACI, junto con herramientas avanzadas de análisis predictivo, incluyendo la inspección basada en riesgo (RBI), los gemelos digitales y la instrumentación inteligente—, está redefiniendo los estándares de seguridad, confiabilidad y desempeño operativo en la industria.

Bajo este enfoque, la eficiencia deja de ser un resultado circunstancial y pasa a depender de estrategias estructuradas basadas en datos. La reducción de paradas no programadas se sustenta en modelos predictivos y monitoreo continuo, permitiendo optimizar la toma de decisiones a lo largo del ciclo de vida del activo. En consecuencia, el diseño, la construcción y la inspección de los tanques de almacenamiento evolucionan hacia esquemas más resilientes, capaces de responder a las crecientes exigencias técnicas, económicas y ambientales del sector energético.

Referencias

1. American Concrete Institute (ACI). (2020). ACI 350-20: Code Requirements for Environmental Engineering Concrete Structures. Farmington Hills, MI: ACI.
2. American Petroleum Institute (API). (2020). API Standard 650: Welded Tanks for Oil Storage (13th ed.). Washington, DC: API Publishing.
3. American Petroleum Institute (API). (2014). API Standard 653: Tank Inspection, Repair, Alteration, and Reconstruction (5th ed.). Washington, DC: API Publishing.
4. American Society of Mechanical Engineers (ASME). (2019). ASME RTP-1: Reinforced Thermoset Plastic Corrosion-Resistant Equipment. New York, NY: ASME.
5. IEEE. (2024). Advancements in Hydrogen Storage Materials for Large-Scale Energy Systems. IEEE Transactions on Sustainable Energy, 15(2), 112-128.
6. International Energy Agency (IEA). (2022). Global Energy Review: The Role of Storage Systems in Decarbonization. Paris: IEA.
7. International Renewable Energy Agency (IRENA). (2023). Energy Transition and Infrastructure Storage Trends. Abu Dhabi: IRENA.
8. NACE International. (2021). Corrosion Control in the Refining Industry. Houston, TX: NACE/AMPP Press.
9. U.S. Environmental Protection Agency (EPA). (2021). Technical Report on VOC Emissions from Storage Tank Seals. Washington, DC: EPA Office of Air Quality.
