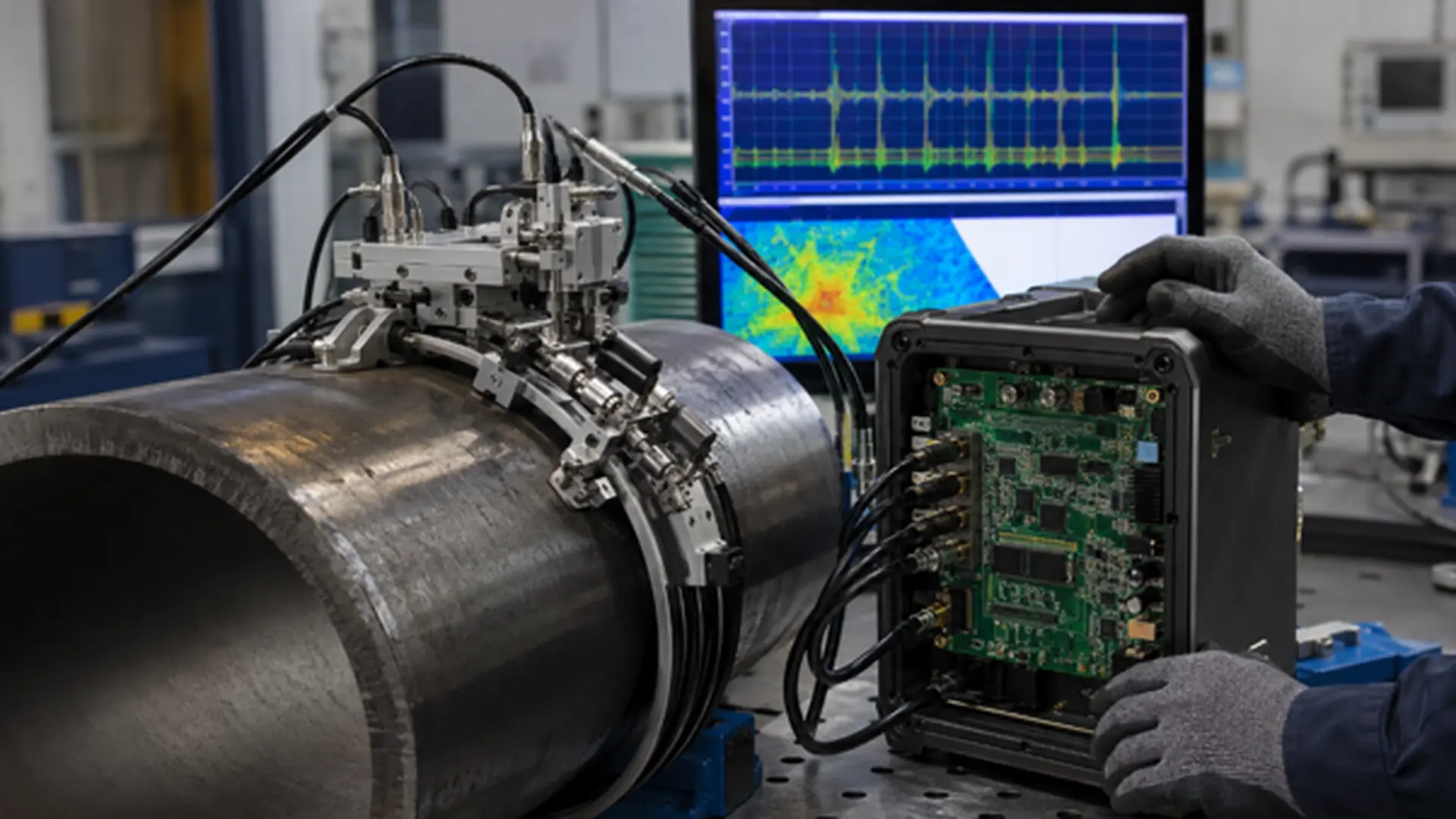

Adquisición de datos de alta velocidad en NDT ultrasónico con electrónica OEM

Una línea de inspección puede desplazar el escáner más rápido de lo que su electrónica registra cada eco. El resultado no siempre es una alarma: pueden aparecer franjas sin cobertura, posiciones duplicadas o imágenes incompletas que parecen válidas. La adquisición de datos de alta velocidad debe resolver esa diferencia sin sacrificar amplitud, tiempo de vuelo ni trazabilidad. Esta guía muestra cómo calcular el flujo necesario, localizar el cuello de botella, seleccionar electrónica OEM y comprobar el desempeño con una prueba reproducible.

Límites de adquisición en sistemas NDT ultrasónicos

El rendimiento de los equipos NDT por ultrasonido depende de disparo, propagación, recepción, digitalización, encoder, transferencia y almacenamiento.

Un sistema de adquisición de datos de alta velocidad se dimensiona desde el procedimiento. El análisis considera paso del encoder, recorrido sónico, canales, leyes, longitud del A-scan y formato. Estos requisitos se traducen en ciclos por segundo y flujo útil. Ethernet nominal no equivale a datos ultrasónicos sostenidos por encabezados, control y escritura.

Cálculo práctico del flujo requerido

El volumen de datos depende de cuatro variables: posiciones registradas por segundo, A-scans generados en cada posición, muestras de cada A-scan y bytes utilizados por muestra.

Flujo bruto = ciclos/s × A-scans/ciclo × muestras/A-scan × bytes/muestra

Por ejemplo, un crawler que avanza a 400 mm/s y registra datos cada 0,5 mm debe realizar 800 ciclos por segundo: 400 mm/s ÷ 0,5 mm = 800 ciclos/s

Si en cada ciclo se capturan 64 A-scans, con 2.000 muestras y 2 bytes por muestra, el flujo alcanza:

800 × 64 × 2.000 × 2 = 204,8 MB/s

Esto significa que una tarjeta de adquisición de datos de alta velocidad capaz de transferir solo 100 MB/s no podría conservar toda la información. El sistema tendría que disminuir la velocidad del crawler, reducir los datos mediante procesamiento local o incorporar una interfaz con mayor capacidad.

En un ensayo ultrasónico automatizado, el cálculo también debe considerar aceleraciones, frenadas y variaciones del movimiento. La adquisición activada por encoder mantiene una distancia constante entre mediciones. En cambio, el disparo basado únicamente en tiempo puede dejar zonas sin registrar cuando cambia la velocidad. Por esta razón, resulta conveniente incorporar un margen de capacidad del 20 % al 30 % sobre el flujo calculado.

Diagnóstico del cuello de botella

El diagnóstico parte de una adquisición representativa que registra PRF solicitada y efectiva, pérdida de tramas, uso de CPU/GPU, memoria, red, cola de disco y temperatura. La adquisición de datos de alta velocidad requiere una prueba durante un turno o una ventana equivalente. Una demostración de cinco minutos no descubre calentamiento, fragmentación de memoria o caída del almacenamiento.

La reducción de una variable cada vez permite aislar la causa. Si acortar el A-scan elimina pérdidas, el análisis se concentra en transferencia o memoria. Si reducir canales corrige la imagen, los candidatos son paralelismo o procesamiento. Un desplazamiento de posición orienta la revisión hacia encoder y sincronización. Así se evita sustituir equipos NDT por ultrasonido por una falla del PC.

Electrónica OEM para adquisición ultrasónica rápida

La electrónica OEM integra pulsadores, receptores, digitalización y control en un escáner, robot o instrumento. Una tarjeta de adquisición de datos de alta velocidad reduce desarrollo frente a diseñar la cadena desde cero. La decisión debe partir de la aplicación, no del máximo número de canales.

Para mapeo de corrosión importan paso espacial, cobertura y continuidad; para compuestos, transmisión y canales paralelos; para soldaduras, leyes focales, rango dinámico y sincronización; para FMC/TFM, volumen de datos y cómputo. Sobredimensionar la electrónica genera más calor, almacenamiento y complejidad sin mejorar necesariamente la probabilidad de detección.

Especificación mínima para el proveedor

La especificación de una propuesta reúne:

• Canales activos, paralelos y multiplexados.
• Modos pulse-echo, pitch-catch o transmisión.
• Pulso, PRF, ancho de banda y rango dinámico.
• Muestreo, resolución y longitud del A-scan.
• Flujo útil continuo y latencia admisible.
• Encoders, sincronización, marcas de tiempo y E/S.
• SDK, lenguajes, sistemas operativos y controladores.
• Consumo, disipación y ambiente.
• Datos conservados para auditoría.

Esta lista convierte la compra de una tarjeta de adquisición de datos de alta velocidad en verificación de requisitos. La evaluación abarca compatibilidad, ejemplos de código soporte y archivos mecánicos. El SDK debe detectar desbordamientos y asociar cada A-scan con posición y configuración.

Cómo integrar a TPAC y AOS

TPAC (The Phased Array Company) ofrece soluciones phased array, multicanal, FMC/TFM y automatización. Para fabricantes, su colaboración con AOS aporta módulos bare-board configurables. Es útil cuando la adquisición de datos de alta velocidad debe integrarse en un producto propio, no añadirse como instrumento externo.

AOS publica para OEM-PA Max hasta 64/256, muestreo de 100 MHz, Ethernet de 10 Gb y hasta 1 GB/s útil por unidad. Declara encoders, E/S y SDK para varios lenguajes. Sirve para preseleccionar un sistema de adquisición de datos de alta velocidad, pero debe confirmarse con el PC y software reales.

La consulta a TPAC debe incluir ciclos, sondas, modos, velocidad, recorrido acústico y ambiente. Su aporte se concentra en arquitectura e integración: comprar una plataforma, adaptar una solución o incorporar una tarjeta de adquisición de datos de alta velocidad mediante AOS.

Phased array, FMC/TFM y adquisición multicanal

En un ensayo ultrasónico phased array, varios elementos emiten con retardos para producir leyes focales. FMC registra combinaciones de emisión y recepción para reconstrucción TFM. Con 64 elementos, una posición genera miles de A-scans; una arquitectura PAUT puede saturarse al activar FMC.

La electrónica rápida tampoco elimina el tiempo de propagación. El siguiente pulso debe esperar lo suficiente para evitar ecos persistentes y ambigüedad de rango. En piezas gruesas o materiales atenuantes, la ventana de escucha restringe la PRF. El recorrido sónico máximo establece cuántos eventos caben realmente por segundo.

Paralelismo frente a multiplexación

La multiplexación activa grupos de canales en secuencia y puede reducir costo, tamaño y consumo. El paralelismo captura canales simultáneos y aumenta productividad en transmisión, matrices o FMC. La decisión compara el número de eventos requeridos con los ciclos disponibles. Una tarjeta de adquisición de datos de alta velocidad con gran cantidad de canales multiplexados no equivale a otra con igual número de canales paralelos.

Ejemplo: si una posición requiere 64 emisiones y el movimiento demanda 800 posiciones/s, la electrónica debe ejecutar 51.200 emisiones/s, antes de considerar tiempo de vuelo. Si el máximo sostenible es 20.000, el ensayo ultrasónico phased array debe reducir velocidad, cambiar estrategia de captura o aumentar paralelismo. La comparación debe usar PRF efectiva por configuración, no el máximo publicitario del pulsador.

Datos completos o resultados procesados

Guardar amplitudes de puerta reduce el tráfico, pero limita el reprocesamiento. Conservar A-scans completos permite auditar, modificar TFM o aplicar nuevos algoritmos. Los equipos NDT por ultrasonido destinados a componentes críticos deben definir qué archivo constituye una evidencia primaria, su estructura, metadatos y retención. Esa decisión determina red, memoria y almacenamiento.

Una estrategia híbrida procesa para visualizar y conserva datos completos en regiones de interés. El sistema de adquisición de datos de alta velocidad debe marcar descartes; una imagen continua no demuestra registro total. Contadores, alarmas y eventos sostienen la integridad.

Integración ultrasónica en sistemas automatizados

En un ensayo ultrasónico automatizado, la posición debe viajar unida a la señal. El encoder define cuándo adquirir; las marcas de tiempo permiten ordenar eventos; el controlador coordina movimiento, acoplamiento y paro seguro. Si esos relojes no comparten referencia, aumentar velocidad amplifica errores de registro, aunque la red permanezca disponible.

La integración debe contemplar estados anormales, como desconexión de red, pérdida de pulsos del encoder, saturación de memoria, disco lleno y sobretemperatura. Frente a esas condiciones, el sistema debe detenerse, alertar o marcar la zona afectada. Continuar silenciosamente es un modo de falla inaceptable para inspección industrial.

Prueba de aceptación en seis pasos

• La configuración reproduce canales, leyes, muestreo y A-scan del peor caso.
• La referencia documenta amplitud, tiempo de vuelo y ruido sobre un bloque.
• El escáner opera a velocidad mínima para establecer la referencia.
• La velocidad aumenta hasta el objetivo mientras se registran pérdidas.
• La operación sostenida permite controlar red, memoria y temperatura.
• La repetición del bloque compara cobertura, posición y repetibilidad.

El criterio debe exigir cero tramas perdidas, paso espacial dentro de tolerancia y respuesta comparable con la referencia lenta. Si el ensayo ultrasónico automatizado omite una indicación al acelerar, la causa puede ser acústica, electrónica, mecánica o algorítmica. Compensar pérdidas únicamente mediante el suavizado de la imagen no constituye una solución aceptable.

Normas y trazabilidad aplicables

La ISO 16810:2024 establece principios generales y advierte verificaciones adicionales para arrays. ISO 18563-1:2022 aborda instrumentos phased array; ISO 18563-3:2024, el sistema completo. Estructuran la aceptación de equipos NDT por ultrasonido sin sustituir el código aplicable.

ASTM E2491-23 guía la evaluación de instrumentos y sistemas. En un ensayo ultrasónico phased array, la documentación abarca equipo, firmware, sonda, cuña, leyes, filtros, patrón, tolerancias y periodicidad. Cambiar tarjeta o software puede exigir reevaluación.

Errores frecuentes al acelerar la inspección

• Comparar solo MB/s y omitir flujo sostenido.
• Confundir canales disponibles con canales paralelos.
• Calcular PRF sin considerar el tiempo de vuelo.
• Usar disparo temporal donde se necesita encoder.
• Validar durante minutos y producir durante horas.
• Guardar solo imágenes sin evidencia ultrasónica.
• Ignorar disipación y mantenimiento del SDK.

Evitar estos errores protege la integridad de datos y el retorno de integración. La mejor solución no es siempre la más rápida, sino la que cumple cobertura, calidad de señal, trazabilidad y productividad bajo condiciones repetibles.

Conclusiones

La adquisición de datos de alta velocidad comienza con el procedimiento y termina con una prueba sostenida en campo. Calcular ciclos, A-scans y bytes permite localizar el límite antes de comprar hardware. TPAC puede apoyar la arquitectura ultrasónica y, mediante AOS, facilitar electrónica OEM bare-board para productos integrados. Sin embargo, toda cifra debe validarse con la sonda, PC, software, encoder y cargas reales. ISO 16810, ISO 18563 y ASTM E2491 aportan criterios de verificación. El objetivo práctico es aumentar cobertura por turno sin perder señales, posición ni evidencia técnica.

Referencias

1. Advanced OEM Solutions. (2022). OEM-PA Max: Ultra high speed PAUT & FMC/TFM.
2. ASTM International. (2023). ASTM E2491-23: Standard guide for evaluating performance characteristics of phased-array ultrasonic testing instruments and systems.
3. International Organization for Standardization. (2022). ISO 18563-1:2022: Non-destructive testing, Characterization and verification of ultrasonic phased array equipment, Part 1: Instruments.
4. International Organization for Standardization. (2024a). ISO 16810:2024: Non-destructive testing,Ultrasonic testing.General principles.
5. International Organization for Standardization. (2024b). ISO 18563-3:2024: Non-destructive testing, Characterization and verification of ultrasonic phased array equipment, Part 3: Complete systems.
6. TPAC. (2024). Global specialist in ultrasonic NDT solutions. https://thephasedarraycompany.com/wp-content/uploads/2024/07/TPAC_BROCHURE_2024-05.pdf
