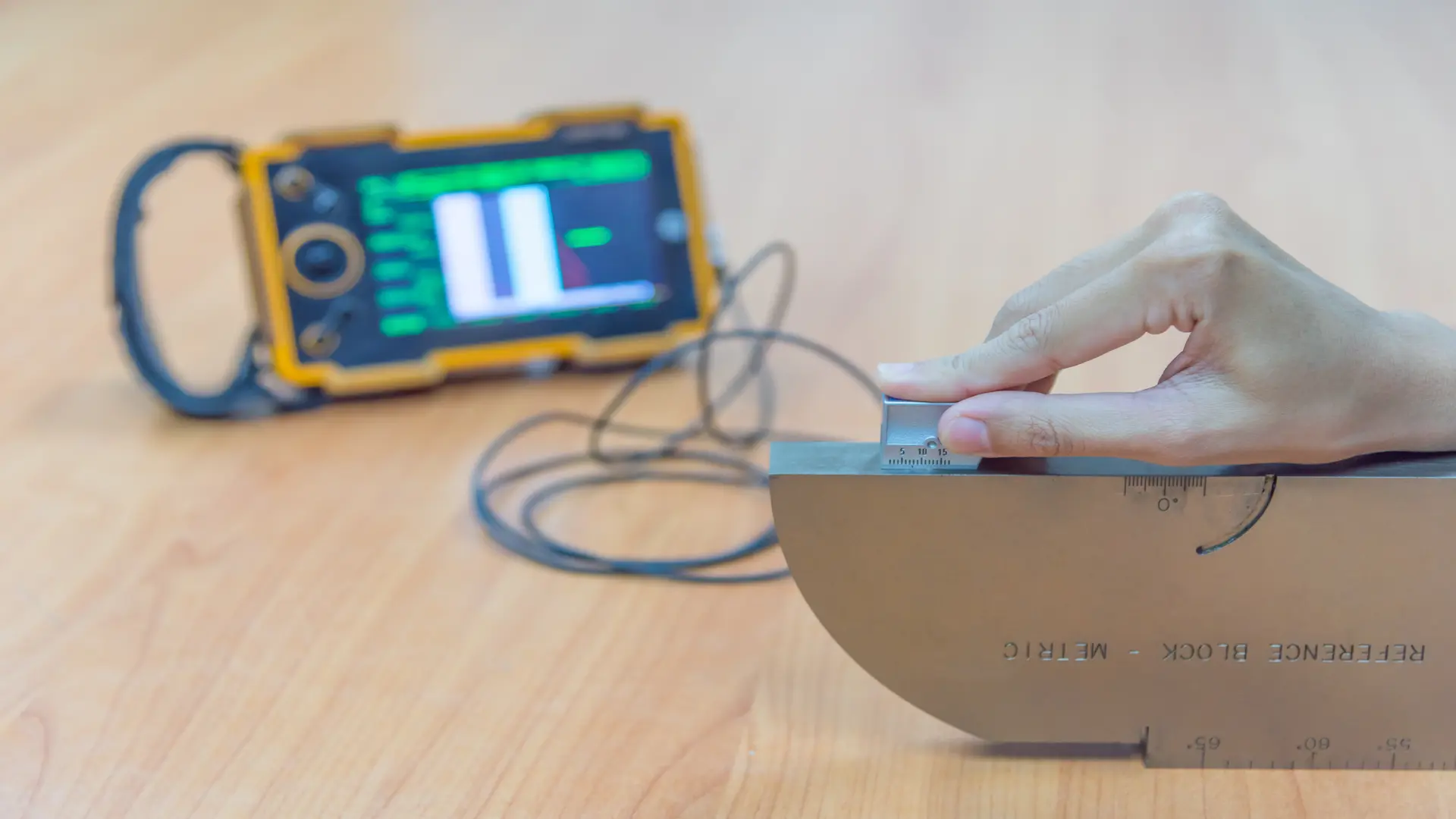

Errores de interpretación en ultrasonido industrial: Transductores y bloques de calibración precisos

En ultrasonido industrial, una indicación mal interpretada puede convertir una inspección técnicamente correcta en una decisión equivocada. La selección de transductores ultrasónicos, el estado de los bloques de calibración, la correcta calibración UT y la verificación periódica del sistema, determinan la confiabilidad del resultado. En campo, pequeñas desviaciones de ángulo, sensibilidad, resolución o referencia pueden modificar la respuesta del A-scan. Este artículo explica cómo identificar esas fuentes de error, mejorar la precisión de inspección y utilizar ASTM E317 como referencia para controlar el desempeño del sistema ultrasónico.

Errores de interpretación en ultrasonido industrial

Uno de los problemas más frecuentes en ultrasonido industrial consiste en asumir que toda indicación relevante corresponde directamente a una discontinuidad. El equipo muestra una respuesta acústica, pero corresponde al inspector determinar su origen. Geometría, rugosidad, orientación del reflector, estructura metalúrgica, acoplamiento, divergencia del haz y configuración electrónica pueden producir respuestas similares a las generadas por una discontinuidad real.

Por eso, interpretar un A-scan exige separar tres procesos: detección, caracterización y evaluación. Detectar una señal solamente confirma que la energía acústica regresó al transductor. Caracterizar implica establecer posición, extensión y probable naturaleza. Evaluar significa comparar esa información con el procedimiento y los criterios de aceptación aplicables.

Los errores aparecen cuando estas etapas se confunden. Una indicación de alta amplitud, por ejemplo, no necesariamente representa una discontinuidad grande. Un reflector pequeño correctamente orientado respecto del haz puede devolver más energía que una discontinuidad extensa pero desfavorablemente orientada.

También ocurre el problema inverso. Una indicación de baja amplitud puede descartarse como ruido cuando corresponde a una discontinuidad cuya orientación produce poca reflexión hacia los transductores ultrasónicos.

La primera medida práctica consiste en comprobar el sistema antes de modificar la interpretación. El inspector debería verificar:

• Estabilidad del acoplamiento.
• Condición de la superficie.
• Posición e indexación del trasductor (palpador).
• Rango y velocidad configurados.
• Ganancia de referencia.
• Punto cero o wedge delay.
• Frecuencia y ángulo utilizados.
• Repetibilidad de la indicación.

Esta secuencia reduce el riesgo de intentar solucionar mediante ganancia un problema producido por geometría, acoplamiento o configuración.

Otro factor crítico es la referencia inicial. Los Bloques de calibración permiten establecer condiciones conocidas contra las cuales comparar la respuesta del sistema. Sin embargo, esa referencia solo es representativa cuando material, geometría y reflectores son adecuados para el procedimiento utilizado.

Sonatest señala precisamente que el material del bloque de referencia debería corresponder al material inspeccionado y que el reflector artificial debería aproximarse al tipo de discontinuidad buscada. Esa relación es fundamental para mantener la Precisión de inspección.

Cinco señales de una interpretación dudosa

Durante una inspección existen cinco señales que justifican comprobar una indicación antes de evaluarla:

1. Cambia con pequeños movimientos del transductor (palpador): puede indicar variaciones de orientación, geometría o acoplamiento.
2. Aparece solo desde una dirección: puede estar relacionada con la orientación del reflector respecto al haz.
3. Coincide con una transición geométrica: bordes, radios, raíces de soldadura o cambios de espesor pueden generar ecos.
4. Cambia al repetir el acoplamiento: conviene revisar acoplante, presión, superficie y contacto del palpador.
5. Su posición no concuerda con la geometría: deben comprobarse recorrido sónico, ángulo, velocidad y punto cero.

Ante estas señales, no conviene modificar inmediatamente la Calibración UT ni clasificar la respuesta como una discontinuidad. Primero debe comprobarse la condición acústica y, cuando el procedimiento lo permita, repetir el barrido desde diferentes posiciones para confirmar el comportamiento del reflector.

Transductores ultrasónicos y selección del haz

Los transductores ultrasónicos constituyen la interfaz entre el instrumento y la pieza. Su frecuencia, diámetro o tamaño de elemento, amortiguamiento, configuración y ángulo influyen directamente sobre resolución, penetración, zona muerta y comportamiento del haz. Se debe considera:

• No existe un palpador universal.
• Una frecuencia mayor proporciona generalmente una longitud de onda menor y puede favorecer la resolución de discontinuidades pequeñas, pero también incrementa la atenuación en muchos materiales. Una frecuencia inferior suele favorecer penetración, aunque puede reducir la capacidad de separar reflectores próximos.
• En Ultrasonido industrial, elegir frecuencia solamente por costumbre puede generar errores antes incluso de comenzar el barrido.
• La dimensión del elemento también afecta el campo acústico. La distribución energética presenta regiones de campo cercano y lejano, además de divergencia. Por ello, la amplitud de una indicación no depende exclusivamente del tamaño del reflector: también depende de dónde se encuentre respecto del haz.

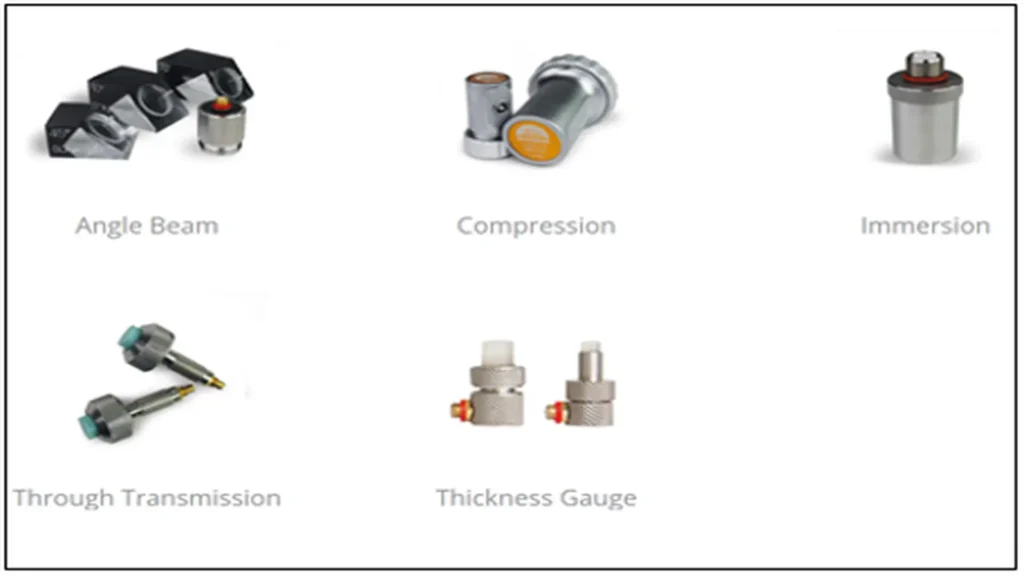

Sonatest fabrica transductores ultrasónicos convencionales y phased array para detección de discontinuidades y medición de espesores, con diferentes frecuencias, tamaños de elemento y configuraciones. Su catálogo técnico contempla aplicaciones de ondas longitudinales, angulares, inmersión, transmisión, espesores y TOFD, entre otras.

Cómo seleccionar el palpador

Antes de seleccionar transductores ultrasónicos, conviene responder cinco preguntas:

• ¿Qué discontinuidad debe detectarse?
• ¿Cuál es su orientación probable?
• ¿Qué recorrido acústico deberá cubrirse?
• ¿Qué nivel de resolución se necesita?
• ¿Qué atenuación y estructura presenta el material?

En soldaduras, un ángulo inadecuado puede impedir que el haz interactúe correctamente con discontinuidades planares. En materiales gruesos o atenuantes, una frecuencia elevada también puede reducir la relación señal-ruido. La Precisión de inspección exige equilibrar penetración, resolución y orientación del haz. Además, al sustituir un palpador debe verificarse nuevamente la referencia, ya que incluso unidades equivalentes pueden presentar diferencias acústicas.

Bloques de calibración para calibración UT

Los bloques de calibración convierten parámetros abstractos del sistema en referencias acústicas verificables, estos permiten comprobar distancia, sensibilidad, resolución, ángulo, punto de salida y otras características dependiendo de su diseño. Pero utilizar cualquier bloque disponible no garantiza una buena Calibración UT.

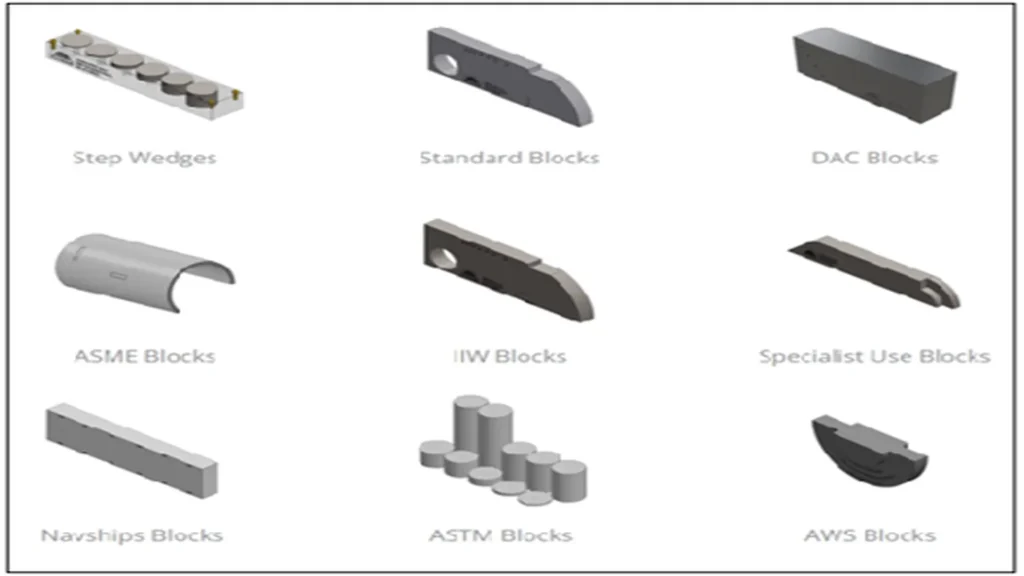

Sonatest ofrece diferentes tipos de bloques destinados a necesidades específicas: step wedges, bloques estándar, DAC, ASME, IIW, ASTM, AWS y diseños especializados. La empresa destaca que la selección depende de la aplicación END, del producto y de la geometría inspeccionada. En la siguiente imagen se pueden apreciar algunos de estos dispositivos.

La selección de la referencia debe ajustarse a las condiciones acústicas de la inspección. Sonatest ofrece el bloque V1/A2 para calibraciones a 0° y haz angular, el compacto V2/A4 y el A5/IOW para verificar perfiles y ángulos de haz. El bloque A6 permite evaluar parámetros como la frecuencia, la longitud de pulso, la zona muerta y la resolución. Estas diferencias demuestran que los bloques de calibración deben seleccionarse según la aplicación y no como referencias genéricas.

Material, geometría y reflector

Para obtener precisión de inspección, tres variables merecen especial atención .

Material. Diferencias de velocidad acústica y atenuación entre el bloque y la pieza pueden introducir discrepancias. Cuando el código o procedimiento exige una referencia representativa, debe respetarse esa equivalencia.

• Geometría: Una superficie plana no reproduce necesariamente las condiciones acústicas de una tubería de pequeño diámetro. La curvatura afecta el acoplamiento y la entrada del haz.
• Reflector: Side-drilled holes, flat-bottom holes y entallas generan respuestas diferentes. La elección depende del método, procedimiento y objetivo de evaluación.

Un error que pasa inadvertido

Supongamos que el técnico establece una curva de referencia y posteriormente cambia el palpador, cable o zapata. El instrumento conserva la curva, pero el sistema acústico ya no es exactamente el mismo.

Continuar inspeccionando sin comprobar la referencia puede afectar la precisión de inspección; por lo cual, cualquier cambio relevante en la cadena instrumento-cable-palpador-zapata debería activar la verificación definida por el procedimiento.

ASTM E317-21 y desempeño del sistema ultrasónico

ASTM E317-21 proporciona procedimientos para evaluar determinadas características de desempeño de instrumentos y sistemas ultrasónicos de pulso-eco sin requerir instrumentación electrónica adicional. La práctica contempla parámetros como la linealidad horizontal y vertical, la resolución de las superficies de entrada y lejana, la sensibilidad y el ruido, así como la exactitud de los controles calibrados de ganancia.

La utilidad práctica radica en diferenciar dos conceptos que suelen confundirse: la evaluación del desempeño del sistema y la calibración o estandarización requerida para una inspección específica. La evaluación permite determinar si determinadas características del instrumento o sistema se mantienen dentro de los criterios establecidos para la aplicación correspondiente, mientras que la calibración o estandarización adapta el sistema a las condiciones específicas del material, la geometría, el transductor y el procedimiento de inspección.

La norma establece que sus procedimientos no sustituyen la calibración o estandarización necesaria para inspeccionar un material determinado. Por tanto, la evaluación conforme a esta práctica no garantiza, por sí sola, la validez de los resultados obtenidos durante una inspección específica.

Asimismo, ASTM E317-21 no establece por sí misma límites de aceptación generales para el desempeño del sistema. Los criterios de aceptación deben definirse de acuerdo con los requisitos de la aplicación, las especificaciones contractuales, los procedimientos de inspección o los documentos normativos que correspondan.

En consecuencia, un sistema ultrasónico puede satisfacer una evaluación de desempeño conforme a ASTM E317-21 y, aun así, producir resultados incorrectos si la calibración o estandarización requerida para la inspección específica se ejecuta de manera inadecuada. La confiabilidad del resultado depende, por tanto, tanto del desempeño adecuado del sistema como de su correcta configuración y calibración para la aplicación prevista.

Qué debe controlar el inspector

Las funciones del inspector se organizan en los siguientes niveles.

• Nivel 1: desempeño del sistema. Comprobar periódicamente que instrumento, palpador y componentes mantienen características estables. Aquí ASTM E317 aporta una referencia metodológica relevante.
• Nivel 2: configuración de aplicación. Establecer rango, velocidad, sensibilidad, punto cero, ángulo y referencias requeridas por el procedimiento.
• Nivel 3: verificación operativa. Confirmar durante la jornada que la respuesta de referencia permanece dentro de las tolerancias establecidas.

Si una referencia cambia después de varias horas, el técnico puede investigar acoplamiento, temperatura, desgaste de zapata, cable, palpador o instrumento antes de atribuir la diferencia al componente inspeccionado.

Checklist práctico antes de inspeccionar

VERIFICACIÓN	QUÉ REVISAR	RIESGO SI SE OMITE
Procedimiento aplicable	Confirmar norma, código y técnica autorizada	Inspección fuera de criterio
Equipo UT	Identificación, estado y configuración	Resultados no trazables
Cable y conectores	Integridad física y estabilidad de señal	Pérdida o fluctuación de amplitud
Transductor	Frecuencia, ángulo, modelo y estado	Mala cobertura del reflector
Zapata	Desgaste, acoplamiento y punto de salida	Error en recorrido o posición
Bloques de calibración	Identificación, material y condición	Referencia acústica incorrecta
Velocidad acústica	Valor correcto según material	Error de distancia o espesor
Rango	Ventana adecuada al recorrido sónico	Reflectores fuera de pantalla
Punto cero	Ajuste correcto del sistema	Error de localización
Sensibilidad	Nivel de referencia establecido	Sobreestimación o subestimación
Resolución	Capacidad para separar indicaciones	Pérdida de discontinuidades próximas
Calibración UT	Confirmar estabilidad antes de inspeccionar	Reducción de la precisión de inspección
Verificación periódica	Repetir según procedimiento	Deriva no detectada
Registro	Documentar cambios y comprobaciones	Falta de trazabilidad

Durante el trabajo debe repetirse la comprobación con la periodicidad indicada por el procedimiento y después de cualquier evento que pueda modificar el sistema.

La combinación de esta disciplina con verificaciones basadas en ASTM E317 reduce la probabilidad de que una desviación instrumental termine convirtiéndose en un error de interpretación.

Conclusiones

Reducir errores en ultrasonido industrial exige controlar toda la cadena de medición, no solo interpretar correctamente el A-scan. La selección de transductores ultrasónicos, el uso apropiado de bloques de calibración, una calibración UT reproducible y verificaciones de desempeño basadas en ASTM E317 fortalecen la precisión de inspección.

Las soluciones técnicas de Sonatest resultan pertinentes precisamente porque permiten combinar palpadores y referencias adaptados a diferentes aplicaciones. El principio operativo es simple: cuando cambian las condiciones acústicas, la referencia debe verificarse antes de confiar nuevamente en la indicación.

Referencias

1. ASTM International. (2021). ASTM E317-21: Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments and Systems without the Use of Electronic Measurement Instruments. ASTM International. https://doi.org/10.1520/E0317-21.
2. Sonatest. (2026). Ultrasonic calibration blocks for NDT testing. Sonatest Ltd. https://sonatest.com/products/calibration-blocks.
3. Sonatest. (2026). Ultrasonic transducers for NDT & flaw detection. Sonatest Ltd. https://sonatest.com/products/transducers.
4. Sonatest. (2026). A6 calibration block. Sonatest Ltd. https://sonatest.com/products/calibration-blocks/standard-blocks/a6-block.
5. Sonatest. (2026). ASME V T-434.2.1 Plate. Sonatest Ltd. https://sonatest.com/products/calibration-blocks/asme-blocks/asme-plate
