Una fuga inesperada en un ducto rara vez ocurre sin advertencias previas. El verdadero problema es que muchas veces esas señales permanecen ocultas hasta que el daño ya es crítico. En este escenario, los PIGs magnéticos de alta resolución han revolucionado la forma de evaluar la condición interna de las tuberías, permitiendo detectar corrosión, pérdida de metal y anomalías con un nivel de detalle antes impensable. Gracias a la avanzada Tecnología MFL, estas herramientas no solo identifican defectos, sino que también transforman la manera en que se gestiona la integridad de ductos y la confiabilidad operacional.

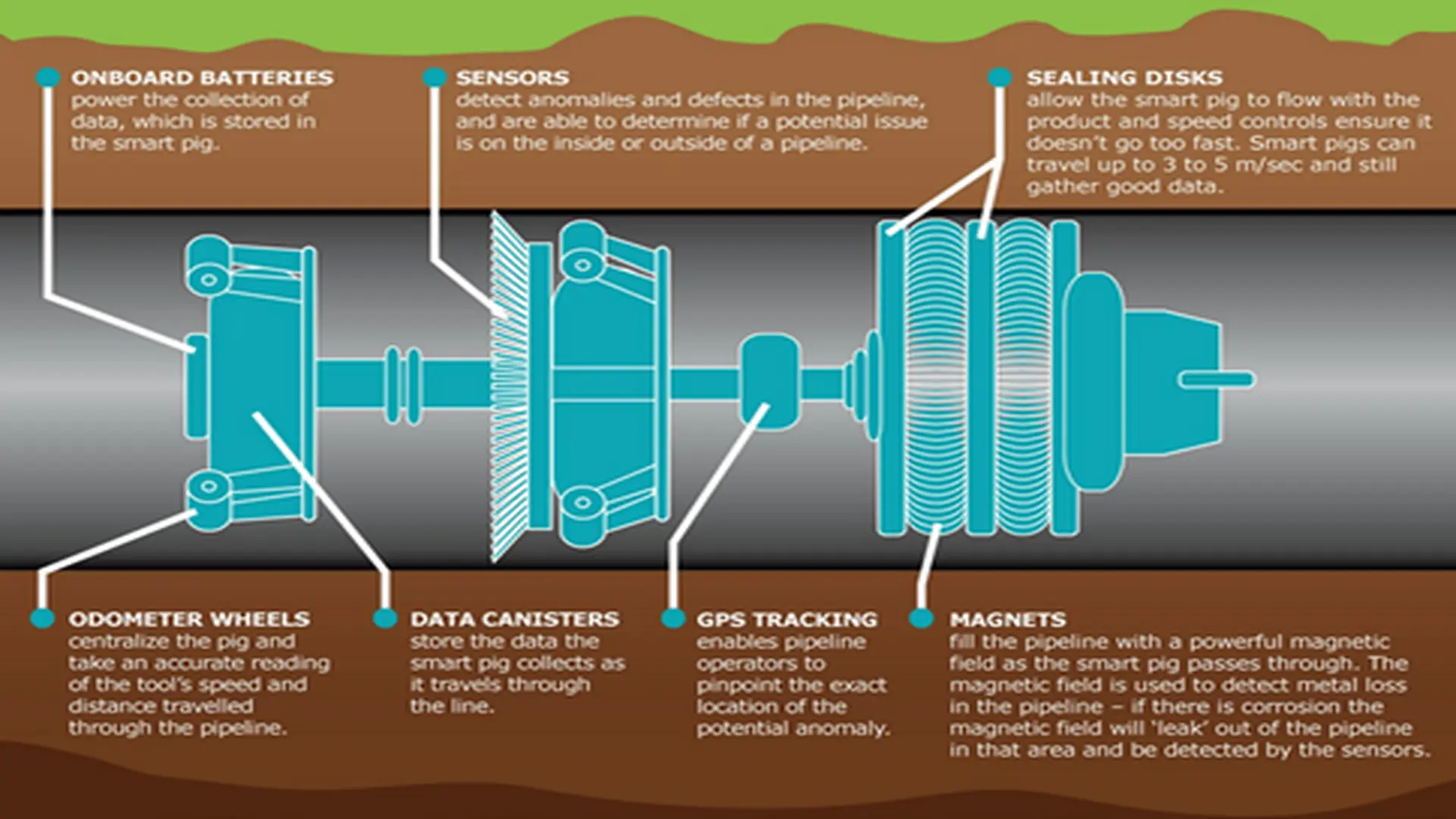

¿Qué son los PIGs magnéticos?
Son dispositivos instrumentados que se desplazan dentro de los ductos impulsados por el flujo del producto. Su objetivo principal es realizar una inspección de ductos sin interrumpir la operación.
Estos equipos utilizan sensores magnéticos para identificar cambios en el campo magnético causados por pérdida de espesor en la pared del tubo. Esta técnica permite evaluar la condición de la tubería sin necesidad de excavaciones o interrupciones operativas.
Los PIGs magnéticos de alta resolución representan una evolución tecnológica que mejora la sensibilidad de detección, permitiendo identificar defectos más pequeños y mejorar el diagnóstico global del activo.
En la práctica, los PIGs magnéticos son de gran apoyo para los programas modernos de mantenimiento basado en condición, especialmente en sistemas críticos donde la integridad de ductos es prioritaria.
Tecnología MFL en inspección inline
La base tecnológica de estos sistemas es la Tecnología MFL (Magnetic Flux Leakage), ampliamente utilizada en la inspección inline (ILI) de ductos metálicos.
Cuando los PIGs magnéticos pasan por el interior del ducto, magnetizan la pared del tubo. Si existe corrosión o pérdida de metal, la cantidad de flujo magnético que se escapa se “filtra”, generando señales que son registradas por sensores de alta precisión.
La Tecnología MFL permite así obtener una lectura continua del estado del ducto, proporcionando información para el análisis de integridad.
Los sistemas modernos de PIGs magnéticos de alta resolución incorporan matrices densas de sensores, lo que mejora la calidad del mapeo de corrosión y permite generar modelos digitales detallados del estado interno del ducto.
Esto convierte la inspección inline en una herramienta predictiva y no solo reactiva.
¿Qué detectan los PIGs magnéticos?
Los PIGs magnéticos están diseñados para detectar una amplia gama de anomalías en tuberías metálicas.
Entre las principales detecciones se incluyen:
- Corrosión interna y externa
- Pérdida de espesor de pared
- Picaduras (pitting corrosion)
- Daños mecánicos por presión o impacto
Los PIGs magnéticos de alta resolución mejoran significativamente la capacidad de detección de pequeñas discontinuidades, permitiendo una inspección de ductos más precisa.
Gracias a la Tecnología MFL, estos sistemas pueden generar un mapeo de corrosión detallado, identificando incluso zonas de degradación incipiente.
En términos de inspección inline, esto representa una ventaja estratégica, ya que permite anticipar fallas antes de que se conviertan en fugas o rupturas.
Mapeo de corrosión y datos de integridad
El mapeo de corrosión es uno de los resultados más valiosos obtenidos mediante los PIGs magnéticos.
Este proceso consiste en generar representaciones digitales de la pérdida de metal dentro del ducto, lo que permite visualizar zonas críticas y tendencias de degradación.
Los PIGs magnéticos de alta resolución ofrecen una mayor densidad de datos, lo que se traduce en un mapeo de corrosión más preciso y confiable.
Esto permite a los ingenieros tomar decisiones basadas en datos más robustos para evaluar la integridad de ductos.
Además, la integración de software avanzado permite correlacionar resultados con condiciones operativas, mejorando la planificación de mantenimiento.
En este contexto, la inspección inline se convierte en una herramienta clave para la gestión predictiva de activos.
Ventajas frente a otras herramientas ILI
Comparados con otras herramientas de inspección inline, los PIGs magnéticos ofrecen ventajas significativas:
- Alta precisión en detección de pérdida de metal
- Amplia cobertura en grandes distancias
- Capacidad de operar en ductos sin limpieza extrema previa
- Evaluación continua sin interrupción del flujo
- Excelente relación costo-beneficio
Los PIGs magnéticos de alta resolución superan a tecnologías convencionales al proporcionar una mejor resolución en el diagnóstico de defectos.
Además, la Tecnología MFL permite obtener datos más consistentes para el análisis de la integridad de ductos, lo cual es crítico en sistemas de transporte de hidrocarburos.
En comparación con herramientas ultrasonido o caliper, los PIGs magnéticos destacan por su robustez operativa y versatilidad.
Limitaciones de los PIGs magnéticos
Aunque los PIGs magnéticos de alta resolución ofrecen excelentes resultados para detectar corrosión y pérdida de metal, también presentan limitaciones.
La principal es que la Tecnología MFL tiene menor sensibilidad para detectar grietas muy finas o defectos sin pérdida significativa de espesor. Asimismo, residuos internos, variaciones de velocidad o geometrías complejas pueden afectar la precisión de la inspección inline.
Por esta razón, en ciertos escenarios se complementan con otras tecnologías especializadas.
Comparación con otras tecnologías
Existen diferentes herramientas de inspección utilizadas para evaluar la integridad de ductos. Cada una posee ventajas específicas según el tipo de daño esperado.
| Tecnología de inspección | Principio de funcionamiento | Defectos detectados | Ventajas | Limitaciones |
| PIGs magnéticos (MFL) | Detectan fugas de flujo magnético por pérdida de metal. | Corrosión, pérdida de espesor, picaduras. | Alta velocidad y excelente mapeo de corrosión. | Menor sensibilidad para grietas finas. |
| PIGs ultrasónicos (UT) | Utilizan ondas ultrasónicas para medir espesores. | Corrosión localizada y pérdida de pared. | Alta precisión en espesores. | Requieren normalmente líquido para operar. |
| PIGs EMAT | Emplean ondas acústicas electromagnéticas. | Grietas y SCC. | Excelente detección de cracking. | Mayor complejidad y costo. |
| PIGs geométricos | Detectan deformaciones mecánicas. | Abolladuras y ovalamientos. | Evalúan geometría interna. | No detectan corrosión. |
La tecnología EMAT (Electromagnetic Acoustic Transducer) utiliza ondas acústicas electromagnéticas para identificar grietas asociadas a fatiga y corrosión bajo tensión.
En muchos programas avanzados de inspección de ductos, varias tecnologías son combinadas para obtener diagnósticos más completos.
Cuándo usar PIGs magnéticos en ductos
El uso de PIGs magnéticos es recomendable en diversas condiciones operativas:
- Cuando se requiere evaluar corrosión interna
- En programas de mantenimiento basado en riesgo
- Antes de extensiones de vida útil del ducto
- En auditorías de integridad de ductos
Los PIGs magnéticos de alta resolución son especialmente útiles en ductos envejecidos o con historial de corrosión activa.
La inspección de ductos mediante esta tecnología es ideal cuando se necesita un balance entre precisión, costo y continuidad operativa.
También son clave en estrategias de inspección inline periódica para monitorear la evolución del daño.
Cómo mejoran el mapeo los PIGs magnéticos
Una de las mayores ventajas de los PIGs magnéticos de alta resolución es su capacidad para mejorar el mapeo de corrosión.
Gracias al aumento en la densidad de sensores, se obtiene una mayor resolución en el diagnóstico de ductos, permitiendo identificar defectos más pequeños con mayor precisión.
Los PIGs magnéticos modernos generan grandes volúmenes de datos que, al ser procesados, permiten construir modelos detallados del estado interno del ducto.
Esto mejora significativamente la toma de decisiones en la inspección de ductos, ya que los ingenieros pueden priorizar reparaciones con base en evidencia cuantitativa.
Además, la Tecnología MFL aplicada a estos sistemas permite correlacionar profundidad y extensión de la corrosión con mayor exactitud.
Aplicaciones en corrosión y pérdida de metal
Las principales aplicaciones de los PIGs magnéticos están relacionadas con la detección de corrosión y pérdida de metal.
En la industria energética, estos sistemas son esenciales para garantizar la continuidad operativa y la seguridad.
Los PIGs magnéticos de alta resolución permiten una evaluación más detallada en ductos críticos, especialmente en ambientes agresivos donde la corrosión es acelerada.
La inspección inline con MFL ayuda a identificar zonas de alto riesgo antes de que ocurran fallas estructurales.
Además, los datos obtenidos permiten generar estrategias de mitigación basadas en condiciones reales, fortaleciendo la integridad de ductos a largo plazo.
Integridad de ductos y toma de decisiones
La integridad de ductos depende directamente de la calidad de la información obtenida en la inspección de ductos.
Los PIGs magnéticos proporcionan datos críticos para evaluar riesgos, priorizar reparaciones y extender la vida útil de los activos.
Los PIGs magnéticos de alta resolución permiten una visión más completa del estado interno del ducto, facilitando decisiones basadas en evidencia.
Cuando se integran con sistemas de gestión de integridad, los resultados de la inspección inline se convierten en herramientas estratégicas para la planificación operativa.
Esto reduce riesgos de fallas catastróficas y optimiza los costos de mantenimiento.
Conclusión
Los PIGs magnéticos de alta resolución representan una gran evolución en la evaluación moderna de ductos. Su capacidad para detectar corrosión, pérdida de metal y defectos internos mediante Tecnología MFL los convierte en una herramienta esencial para la inspección inline. Además, mejoran el mapeo de corrosión y fortalecen la integridad de ductos mediante datos precisos y confiables. Su uso es fundamental en programas de inspección de ductos orientados a la confiabilidad, seguridad y optimización del mantenimiento industrial.
Referencias
- American Petroleum Institute. (2021). API Recommended Practice 1160: Managing System Integrity for Hazardous Liquid Pipelines (5th ed.). American Petroleum Institute.
- American Petroleum Institute. (2022). API 570: Piping Inspection Code: In-service Inspection, Rating, Repair, and Alteration of Piping Systems (5th ed.). American Petroleum Institute.
- International Organization for Standardization. (2021). ISO 12747 gas industries, Pipeline transportation systems — Pipeline integrity management systems. ISO.
- NACE International. (2021). SP0206-2021: Internal Corrosion Direct Assessment Methodology for Pipelines Carrying Normally Dry Natural Gas (DG-ICDA). NACE International.
