La inspección de infraestructura submarina depende de la coordinación entre acceso al activo, disponibilidad de buques, personal especializado, ventanas meteorológicas, sistemas de posicionamiento y medios de inspección. En determinados campos, el tiempo de movilización puede superar ampliamente el requerido para observar una conexión, verificar una barrera o confirmar una condición antes de continuar una actividad de inspección, mantenimiento y reparación (IMR).
Las inspecciones remotas permiten trasladar parte del pilotaje, la supervisión y el análisis hacia tierra. En aplicaciones subsea, los ROV residentes pueden permanecer desplegados junto a la infraestructura durante períodos prolongados, con suministro de energía, comunicaciones y retorno a una estación de acoplamiento. Esta configuración reduce la dependencia de un buque dedicado cuando el alcance requiere observación, monitoreo o soporte técnico durante varias fases de una campaña.
La selección de esta arquitectura depende del alcance de inspección, la frecuencia de acceso, el tooling requerido, la autonomía y la confiabilidad del enlace de control. Su aplicación resulta especialmente adecuada cuando el activo requiere verificaciones sucesivas y la movilización convencional condiciona disponibilidad, costo o exposición del personal.
Inspecciones remotas con capacidad residente subsea
Las inspecciones remotas industriales emplean plataformas distintas según geometría, accesibilidad y medio de operación. La inspección con drones cubre estructuras elevadas, espacios abiertos y determinadas áreas topside; los robots terrestres atienden superficies, tanques y espacios confinados; los ROV operan sobre infraestructura sumergida y permiten combinar observación visual con tooling, sensores y manipulación.
En una campaña IMR convencional, el ROV se despliega desde una embarcación, ejecuta el alcance y se recupera al finalizar la actividad programada. Si posteriormente se requiere confirmar una fuga, revisar una barrera, seguir un pig o verificar una conexión, el acceso depende nuevamente de los recursos disponibles en superficie.
Un sistema residente mantiene el vehículo asociado a una estación subsea con el fin de suministrar energía y comunicaciones durante períodos prolongados. El ROV puede desacoplarse para ejecutar una tarea, transmitir video y datos al centro de control y regresar a la estación al completar el alcance. La inspección robótica queda disponible dentro del campo sin requerir una movilización completa para cada observación.
Disponibilidad subsea durante actividades IMR
Durante una campaña IMR, las verificaciones suelen concentrarse entre etapas. Una prueba puede requerir observación de posibles fugas; una operación de aislamiento, confirmación de barreras; el pigging, seguimiento activo; y un tie-in, comprobación visual antes de liberar la siguiente fase.
Bajo esas condiciones, mantener el vehículo subsea permite programar observaciones de acuerdo con la secuencia real del trabajo. El despliegue y la recuperación continúan requiriendo recursos específicos, y determinadas intervenciones seguirán dependiendo de embarcaciones, herramientas de trabajo pesado o personal offshore. La permanencia del ROV puede reducir la necesidad de mantener un vessel spread dedicado únicamente a observación y soporte subsea.
Para integridad de activos, la disponibilidad del vehículo debe acompañarse de control sobre la calidad del dato. Cada registro necesita identificación del componente, posición, orientación, fecha, condición operacional y referencia de la actividad ejecutada. Sin esa información, dos videos del mismo activo pueden mostrar diferencias derivadas del punto de observación y no de un cambio físico real.
Liberty™ Resident System: estación para ROV y AUV

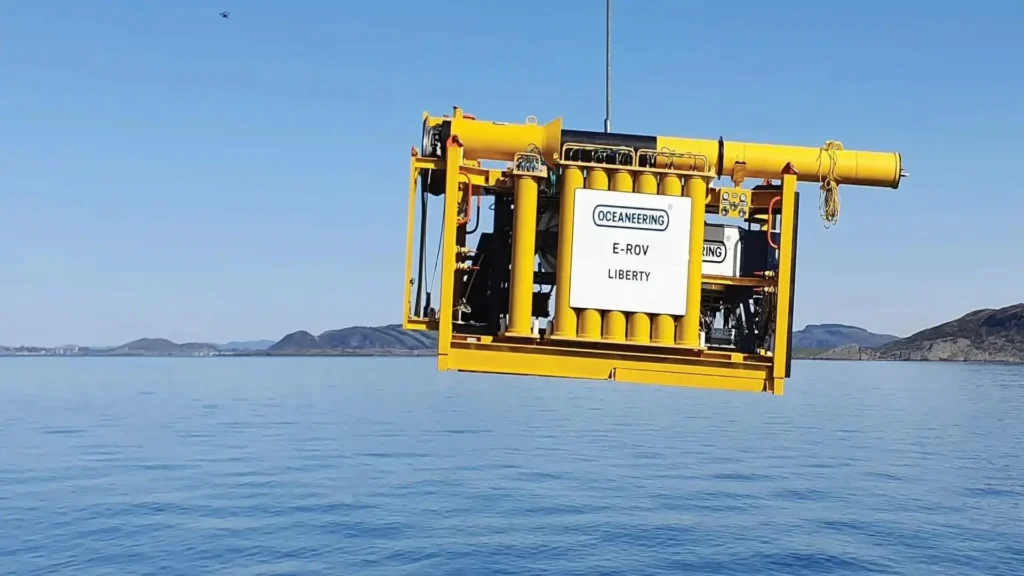

Oceaneering desarrolló el concepto E-ROV como un ROV de clase de trabajo, autocontenido y alimentado por baterías, concebido para permanecer desplegado en el lecho marino y ser controlado desde tierra. El programa incluyó el desarrollo, fabricación, pruebas y movilización del sistema. Actualmente, la compañía integra este enfoque de residencia subsea dentro de su portafolio de sistemas ROV, incluido el Liberty™ Resident System.
El Liberty™ Resident System de Oceaneering es una estación móvil y autocontenida para operaciones residentes con ROV y AUV. La documentación técnica especifica 550 kWh de capacidad de batería y opciones de comunicación con un Onshore Remote Operations Center (OROC) mediante boya integrada, rig downline o conexión a infraestructura subsea.
La estación mantiene el vehículo disponible en el campo y admite aplicaciones IMR, decommissioning, monitoreo de infraestructura y operaciones en campos con alta concentración de activos subsea. Mediante una estrategia de inspección offshore, el sistema permite mantener el vehículo próximo al activo mientras el pilotaje, la supervisión y parte del soporte especializado se ejecutan desde instalaciones terrestres.
El siguiente video de Oceaneering presenta el concepto operativo del Liberty™ Resident System, su configuración como estación residente para ROV y AUV y el esquema de despliegue previsto para operaciones subsea.
Control desde tierra mediante OROC y RPACT

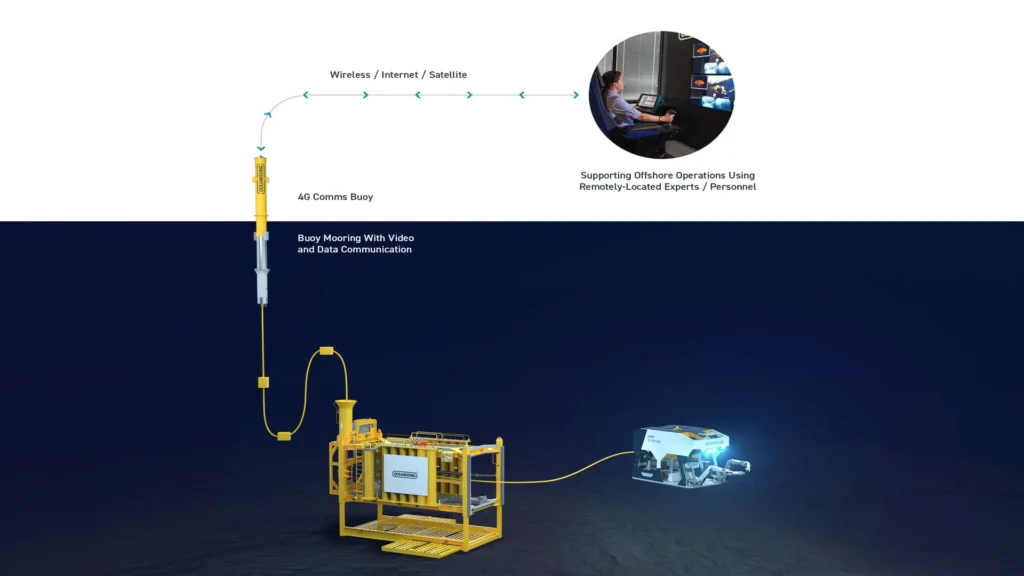

El control remoto de un ROV depende de una cadena de comunicación capaz de transferir comandos, video y datos operacionales con continuidad suficiente para mantener control sobre el vehículo y su tooling. Los Onshore Remote Operations Centers de Oceaneering se integran con RPACT (Remote Piloting and Automated Control Technology), tecnología propietaria de Oceaneering para el pilotaje remoto y funciones de control automatizado.
RPACT admite conexiones mediante radiofrecuencia vessel-to-vessel, satélite/Internet y enlaces ópticos subsea. La plataforma incorpora comandos preprogramados y automatizados, además de procesamiento de video para analizar imágenes, determinar distancias espaciales y reconocer formas utilizadas como soporte para el movimiento del ROV.
La preparación operacional debe contemplar latencia, disponibilidad del enlace, pérdida de comunicaciones, recuperación del vehículo, estado energético y límites del tooling instalado. Estos parámetros condicionan las tareas autorizadas durante una misión remota y las acciones requeridas ante una degradacion de comunicaciones.
Inspección visual remota y trazabilidad del dato
Una inspección visual remota puede documentar condición externa, estado de conexiones, presencia de residuos, daños visibles, posición de componentes e indicios de fuga. El alcance aumenta cuando el ROV incorpora herramientas de intervención, sensores u otros sistemas de medición.
La calidad del resultado depende de conservar referencias que permitan repetir o comparar la observación. En trabajos de integridad mecánica, la grabación debe vincularse con el componente inspeccionado y con las condiciones bajo las cuales se obtuvo. Posición del vehículo, orientación de cámara, fecha, actividad en curso y configuración de adquisición permiten reconstruir la evidencia durante una revisión posterior.
Caso Åsgard B: 56 días de operación remota subsea
En Åsgard B, Equinor utilizó el Liberty™ E-ROV System durante una campaña IMR relacionada con pigging y reemplazo de spools a aproximadamente 300 metros de profundidad. El vehículo fue operado desde el OROC de Stavanger y mantuvo presencia subsea para suministrar datos en tiempo real y soporte durante la ejecución.
El sistema permaneció 56 días en el lecho marino. Una embarcación se utilizó para despliegue y recuperación; durante la fase operacional no fue necesario mantener personal offshore dedicado al sistema. El E-ROV monitoreó herramientas de aislamiento utilizadas como barreras secundarias, apoyó el seguimiento activo de pigs, detectó posibles fugas durante pruebas y verificó la integridad de barreras durante operaciones de tie-in.
1.344 horas de operación desde tierra
Al completar la campaña, el Liberty™ E-ROV acumuló 1.344 horas de operación subsea desde tierra y fue recuperado con 16 % de reserva de batería. La presencia continua también permitió mantener actividades de monitoreo y verificación durante períodos en los que las condiciones meteorológicas restringieron las operaciones de embarcaciones en superficie.
El alcance incorporó además especialistas ubicados en tierra. El responsable de validar las actividades de aislamiento participó desde el OROC de Stavanger y mantuvo soporte técnico durante fases de la operación sin movilización offshore adicional.
La reducción de exposición del personal proviene de trasladar determinadas funciones de pilotaje, supervisión y validación técnica hacia tierra. El control humano permanece dentro de la operación; cambia la ubicación física desde la cual se ejecutan esas funciones.
Criterios para integrar un ROV residente al plan IMR
La selección debe responder a la frecuencia de acceso al campo, profundidad, distancia a costa, densidad de infraestructura, disponibilidad de buques, autonomía, herramientas necesarias y tipo de información requerida. Campos con múltiples manifolds, pipelines, tie-ins y equipos distribuidos pueden justificar una plataforma residente cuando las verificaciones son recurrentes.
También debe evaluarse la dependencia de comunicaciones. Un alcance que requiera manipulación, intervención o adquisición de datos en tiempo real necesita límites operacionales definidos frente a degradación del enlace, estado de batería, pérdida de control y recuperación del vehículo. El procedimiento debe establecer qué tareas pueden continuar, cuáles deben suspenderse y qué condición obliga a asegurar o recuperar el sistema.
Cuando el alcance corresponde a una inspección puntual y una campaña convencional cubre adecuadamente las necesidades de acceso, la residencia subsea puede aportar poco beneficio operacional. En campañas con verificaciones sucesivas, soporte a pruebas y necesidad frecuente de observación, la reducción de vessel standby y movilizaciones especializadas puede modificar de manera significativa la planificación IMR.
Los datos generados también deben ser incorporados al sistema de gestión de integridad de activos. Imágenes, video, resultados de sensores y registros de intervención necesitan relación directa con el componente inspeccionado, la ubicación y la condición operacional. Esa trazabilidad permite comparar campañas y determinar si una diferencia observada corresponde al activo o al proceso de adquisición.
¿Necesita evaluar una solución de inspección remota subsea?
Explore las soluciones de ROV residentes y operaciones remotas de Oceaneering, o contacte a Oceaneering International a través de Inspenet Corporate para conocer las alternativas disponibles para su aplicación.
Conclusiones
Las inspecciones remotas con ROV residentes deben evaluarse a partir de la frecuencia de acceso subsea, autonomía energética, disponibilidad de comunicaciones, tooling requerido, criticidad de las tareas IMR y procedimientos definidos ante pérdida de enlace o necesidad de recuperación. La residencia subsea resulta especialmente útil cuando el activo requiere verificaciones sucesivas y la dependencia de embarcaciones condiciona la continuidad operacional.
Para integridad de activos, la eficacia del sistema depende de que imágenes, video, datos de sensores y registros de intervención mantengan trazabilidad con el componente inspeccionado, su ubicación y la condición operacional. La disponibilidad de un ROV en el campo aporta valor cuando permite ejecutar observaciones repetibles, respaldar decisiones de integridad y conservar control técnico sobre la información obtenida durante la campaña.
Referencias
- Oceaneering International. Liberty™ Resident System.
- Oceaneering International. Liberty™ E-ROV System Supports Fully-Remote Subsea IMR Campaign at Åsgard B.
- Oceaneering International. Onshore Remote Operations Centers (OROCs).
- Oceaneering International. Remote Piloting and Automated Control Technology (RPACT).
- Oceaneering International. Oceaneering Announces Contract with Statoil for E-ROV Concept Development and Testing. 2017.
Preguntas frecuentes (FAQs)
¿Qué es un ROV residente?
Es un ROV que permanece desplegado junto al activo y utiliza una estación subsea para energía, comunicaciones y acoplamiento.
¿Qué diferencia existe entre un ROV residente y uno convencional?
El ROV convencional se despliega y recupera durante una campaña; el residente puede permanecer subsea y ejecutar tareas sucesivas sin repetir la movilización.
¿Puede un ROV residente operarse desde tierra?
Sí. Sistemas como Liberty™ utilizan centros de operaciones en tierra y tecnologías de pilotaje remoto para transferir comandos, video y datos entre el ROV y los operadores.
¿Qué puede inspeccionar un ROV residente?
Depende de las cámaras, sensores y tooling instalados. Puede apoyar inspección visual, verificación de conexiones y barreras, observación de fugas y otras actividades definidas dentro del alcance IMR.
¿Cuándo conviene utilizar un ROV residente?
Cuando existen verificaciones subsea recurrentes, elevada dependencia de embarcaciones o necesidad de mantener observación durante diferentes fases de una campaña IMR.
