Integridad de tuberías con ILI y monitoreo por fibra óptica

La rápida expansión de las redes de transporte de hidrógeno (H₂) y dióxido de carbono (CO₂) está redefiniendo las exigencias operativas de los sistemas de ductos a nivel global. A medida que avanza la transición energética, los operadores enfrentan el reto de garantizar la integridad de activos que, en muchos casos, no fueron diseñados originalmente para estas nuevas condiciones de servicio. Este desafío se intensifica en ductos con geometrías complejas, infraestructura envejecida o tramos clasificados como no piggables (es decir, donde no es posible el paso de herramientas de inspección interna o “pigs”), donde los métodos tradicionales de inspección son limitados o, en algunos casos, inviables.

Los enfoques convencionales de inspección, aunque efectivos en condiciones estándar, suelen presentar restricciones frente a codos de radio corto, variaciones de diámetro o condiciones operativas que impiden el paso de herramientas internas. Como consecuencia, se genera una brecha crítica de visibilidad en la integridad de los ductos, donde anomalías como corrosión, agrietamientos o deformaciones mecánicas pueden evolucionar sin ser detectadas, incrementando el riesgo operativo.

Ante este escenario, la industria está migrando hacia estrategias de inspección más avanzadas e integradas. Las tecnologías de inspección en línea (ILI) continúan evolucionando, ofreciendo capacidades cada vez más precisas de detección, mientras que los sistemas de monitoreo mediante fibra óptica introducen una nueva dimensión de vigilancia continua basada en monitoreo continuo y en tiempo real a lo largo de toda la red de ductos. Hoy, esta combinación redefine la forma en que los operadores detectan, evalúan y responden a las amenazas de integridad.

En este artículo se analiza cómo la combinación del ILI y el monitoreo por fibra óptica fortalece la integridad de tuberías, especialmente en ductos difíciles de inspeccionar, lo que facilita una toma de decisiones más informada, una mejor gestión del riesgo y una mayor resiliencia operativa.

¿Qué resuelve la inspección en línea en ductos modernos?

La inspección en línea (In-Line Inspection, ILI) se ha consolidado como un pilar en los programas modernos de integridad de tuberías, al resolver uno de los desafíos más críticos del sector: obtener información interna confiable y de alta resolución sin interrumpir la operación. A medida que las redes de transporte incorporan productos como hidrógeno y CO₂, los operadores requieren métodos capaces de detectar mecanismos de daño en etapas tempranas, incluso bajo condiciones de servicio cada vez más exigentes.

El ILI soluciona aborda el problema de la limitada visibilidad interna, permitiendo identificar y cuantificar defectos que no pueden detectarse mediante inspecciones externas o indirectas. Al desplazarse dentro del ducto, estas herramientas capturan datos continuos a lo largo de todo el activo, ofreciendo un nivel de cobertura y precisión esencial para la gestión de integridad, el cumplimiento normativo y la toma de decisiones basada en riesgo.

En muchos escenarios reales, los operadores deben tomar decisiones críticas con información incompleta o con datos que presentan incertidumbre significativa. Esto es particularmente común en ductos antiguos o en tramos donde la inspección completa no es viable, lo que incrementa la necesidad de combinar múltiples fuentes de información para reducir el riesgo.

Además, el ILI impulsa la transición de un mantenimiento reactivo hacia estrategias de integridad predictiva, permitiendo monitorear la evolución del deterioro, estimar la vida remanente y priorizar intervenciones según la condición real del ducto esto resulta especialmente crítico en áreas de alta consecuencia y en entornos de infraestructura crítica, donde una falla puede generar impactos ambientales, operativos y económicos significativos.

Principios operativos de la inspección en línea (ILI)

Los sistemas ILI operan mediante herramientas instrumentadas, comúnmente conocidas como “pigs” o “cerdos inteligentes”, que se desplazan dentro del ducto impulsadas por el flujo del producto. Estas herramientas incorporan tecnologías avanzadas de sensores diseñadas para capturar información detallada sobre la condición interna de la tubería.

Dependiendo del objetivo de inspección, los equipos pueden emplear tecnologías como fuga de flujo magnético (MFL), basadas en principios avanzados de flujo magnético, ultrasonido (UT), transductores acústicos electromagnéticos (EMAT), o combinaciones de estas. A medida que la herramienta recorre el ducto, registra datos de alta densidad relacionados con el espesor de pared, pérdida de material, presencia de grietas y deformaciones geométricas.

Posteriormente, esta información es procesada mediante algoritmos especializados que permiten reconstruir digitalmente la condición del ducto. Esto facilita la localización precisa de anomalías, su caracterización y la evaluación de su impacto en la integridad estructural, proporcionando una base sólida para la toma de decisiones técnicas.

Tipos de herramientas ILI y capacidades de detección

Las tecnologías ILI han evolucionado significativamente para adaptarse a diferentes mecanismos de daño y configuraciones de ductos. Actualmente, las herramientas se clasifican principalmente según su tecnología de sensado y su enfoque de inspección.

Las herramientas de fuga de flujo magnético (MFL) son ampliamente utilizadas para detectar pérdida de metal por corrosión, proporcionando mediciones confiables del adelgazamiento de pared. Por su parte, las herramientas de ultrasonido (UT) ofrecen mediciones de alta resolución del espesor y son especialmente eficaces para la detección de grietas en ductos que transportan líquidos. En tanto, la tecnología EMAT permite detectar grietas sin necesidad de acoplamiento líquido, lo que la hace adecuada para ductos de gas.

Adicionalmente, existen herramientas de geometría, conocidas como caliper pigs, que identifican deformaciones mecánicas como abolladuras, ovalamientos o pandeos. En la actualidad, herramientas avanzadas combinan múltiples tecnologías en una sola corrida, mejorando la eficiencia de inspección y la correlación de datos.

Detección de corrosión, grietas y deformaciones

El ILI permite la detección precisa y caracterización de las principales amenazas a la integridad. La corrosión se identifica mediante variaciones en el espesor de pared, mientras que las grietas, como la corrosión bajo tensión (SCC) o la fatiga, se detectan mediante técnicas ultrasónicas o electromagnéticas. Las deformaciones mecánicas, como abolladuras o curvaturas, se registran mediante herramientas geométricas. En conjunto, estas capacidades proporcionan una visión integral del estado del ducto, base fundamental para una evaluación de anomalías y gestión de riesgos efectiva.

Qué añade la fibra óptica al monitoreo continuo de ductos?

El monitoreo de tuberías mediante fibra óptica (Fiber Optic Pipeline Monitoring) representa un cambio significativo en la forma en que los operadores obtienen visibilidad continua y en tiempo real sobre sus sistemas. A diferencia de las inspecciones periódicas, el Distributed Fiber Optic Sensing (DFOS / DAS) convierte una fibra óptica convencional en una red densa de sensores virtuales, lo que se traduce en la detección de eventos a lo largo de decenas o incluso cientos de kilómetros desde un único punto de interrogación. Esta capacidad resulta especialmente valiosa en corredores remotos, áreas de alta consecuencia y tramos de difícil acceso.

Al analizar las variaciones en la luz retrodispersada, las tecnologías DFOS capturan señales acústicas, térmicas y de deformación asociadas al comportamiento del ducto y a actividades externas. El resultado es un flujo continuo de datos georreferenciados que complementa las inspecciones puntuales del ILI. Esto permite detectar indicios tempranos de fugas, interferencias de terceros o condiciones operativas anómalas, reduciendo significativamente el tiempo de detección y mejorando la capacidad de respuesta.

En los programas modernos de integridad, la fibra óptica no sustituye al ILI; lo complementa y extiende, cerrando la brecha entre campañas de inspección mediante monitoreo continuo. Integrada en plataformas digitales, esta tecnología facilita la gestión de alarmas, la clasificación de eventos y su localización precisa, permitiendo intervenciones más rápidas y efectivas. Este enfoque es clave en ductos que transportan H₂ y CO₂, donde eventos aparentemente menores pueden escalar rápidamente si no se detectan a tiempo.

Fundamentos del Distributed Fiber Optic Sensing (DFOS)

Los sistemas DFOS (sensado distribuido por fibra óptica) funcionan mediante la inyección de pulsos láser en una fibra óptica y el análisis de la luz que se dispersa de regreso a lo largo de toda su extensión. Fenómenos como la dispersión Rayleigh, Brillouin y Raman varían en respuesta a vibraciones acústicas, cambios de temperatura y deformaciones mecánicas. A través del análisis del tiempo de retorno de estas señales, el sistema puede ubicar con precisión cualquier evento a lo largo del ducto.

El Distributed Acoustic Sensing (DAS) se enfoca en detectar vibraciones y patrones sonoros, siendo ideal para identificar excavaciones, impactos o anomalías en el flujo. El Distributed Temperature Sensing (DTS) permite monitorear perfiles térmicos, útil en la detección de fugas o cambios operativos. Por su parte, el Distributed Strain Sensing (DSS) mide deformaciones, siendo clave para el monitoreo de riesgos geotécnicos. En conjunto, estas tecnologías ofrecen una solución integral de monitoreo distribuido sin necesidad de instalar sensores puntuales a lo largo del ducto.

Aplicaciones: fugas, intrusión y eventos operacionales

En la práctica, el DFOS permite la detección temprana de fugas, identificando firmas acústicas del fluido escapando o anomalías térmicas en el entorno del ducto. También destaca en la detección de interferencias de terceros, reconociendo patrones asociados a excavaciones, tránsito de maquinaria o actividades no autorizadas en la zona de servidumbre.

Desde el punto de vista operacional, la fibra óptica permite detectar cambios en el régimen de flujo, operaciones de válvulas y arranques o paradas de bombas, proporcionando información valiosa sobre condiciones transitorias que pueden afectar la integridad del sistema. Mediante algoritmos avanzados, los eventos pueden clasificarse y filtrarse para reducir falsas alarmas, mientras que la geolocalización precisa permite dirigir inspecciones de campo de manera eficiente.

Ventajas frente al monitoreo tradicional puntual

En comparación con sensores puntuales, el DFOS ofrece cobertura continua a lo largo del ducto, eliminando zonas ciegas entre dispositivos. Reduce la necesidad de infraestructura en campo, puede aprovechar fibra existente y permite monitoreo en largas distancias desde un solo equipo. Lo más importante es que disminuye los tiempos de detección y respuesta, facilitando una gestión proactiva del riesgo y fortaleciendo la integridad de las tuberías.

¿Cómo se evalúan anomalías en ductos difíciles de inspeccionar?

La evaluación de anomalías en tuberías (Pipeline Anomaly Assessment) en tramos clasificados como unpiggable exige un enfoque distinto al de los programas convencionales de integridad. En estos casos, el desafío no es solo detectar defectos, sino hacerlo bajo condiciones que limitan o impiden el uso de herramientas ILI tradicionales. Codos de radio corto, cambios de diámetro, válvulas restrictivas, bajos caudales y configuraciones heredadas generan zonas ciegas donde la corrosión, el agrietamiento o los daños mecánicos pueden evolucionar sin una cobertura de inspección confiable.

En estos escenarios, los operadores deben combinar criterio de ingeniería, tecnologías de inspección alternativas y metodologías basadas en riesgo y enfoques avanzados de análisis de riesgo para lograr una evaluación de integridad defendible. Los datos provenientes de métodos indirectos, como encuestas de corrosión externa, pruebas de presión e historial operativo, se integran con inspecciones internas puntuales cuando es posible. El objetivo es reducir la incertidumbre, priorizar segmentos críticos y estimar con mayor precisión el tamaño y la evolución de las anomalías, incluso cuando la información es incompleta.

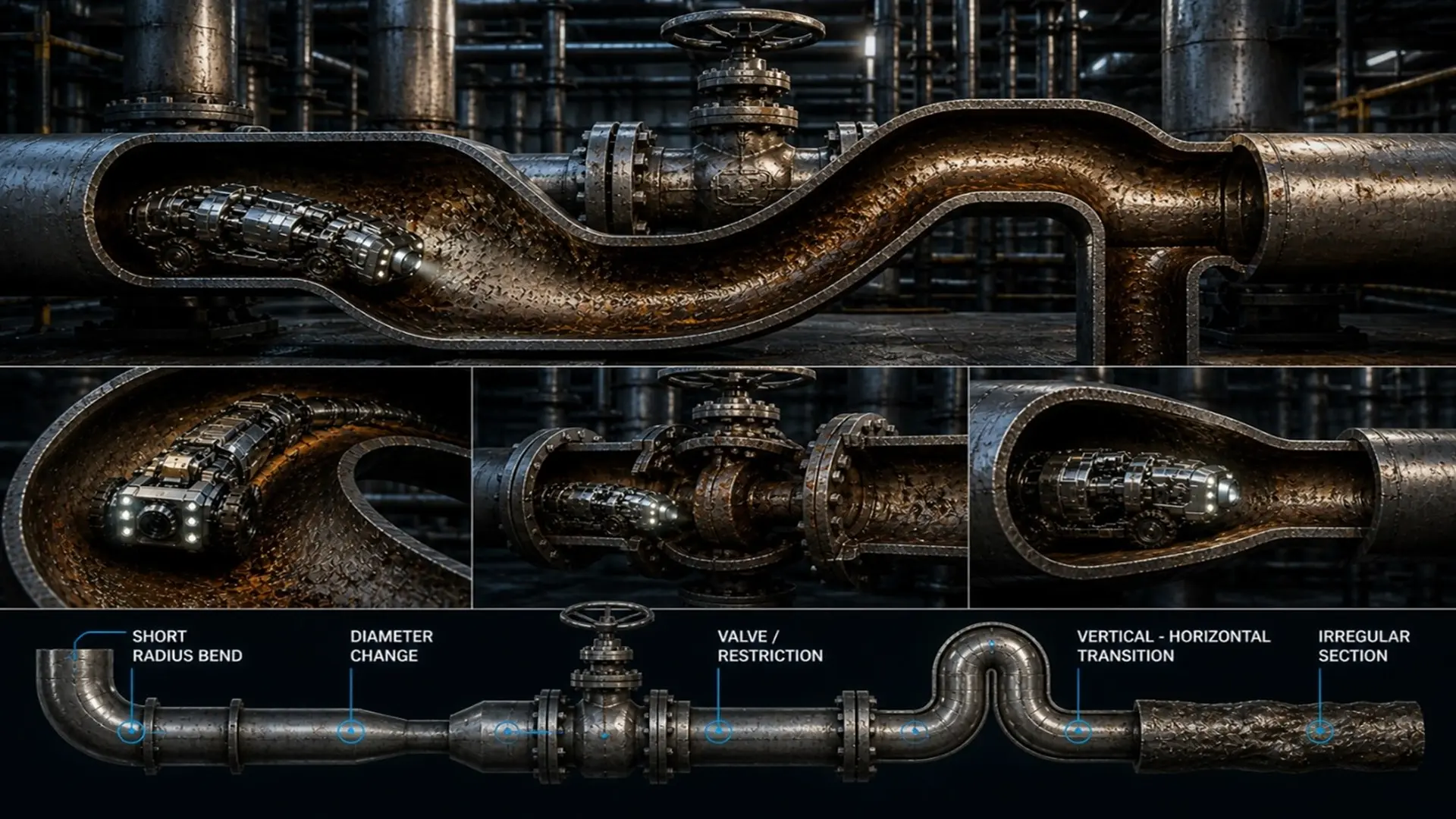

Clasificación de ductos unpiggable y desafíos técnicos

Los ductos unpiggable se definen generalmente por limitaciones geométricas, operativas o mecánicas que impiden el uso de herramientas en línea convencionales. Entre los casos más comunes se encuentran tuberías con codos de radio corto, reducciones de diámetro, válvulas tipo check o configuraciones complejas de accesorios, así como tramos con flujo insuficiente para impulsar herramientas.

Cada una de estas condiciones introduce desafíos específicos. Las restricciones geométricas pueden bloquear o dañar los equipos de inspección, mientras que las variaciones de diámetro afectan la calidad de los datos. En tramos con bajo flujo o secciones muertas, la propulsión de herramientas resulta inviable. Además, en activos antiguos puede existir una falta de documentación confiable, lo que incrementa la incertidumbre en la localización y caracterización de anomalías. Todo esto complica tanto la ejecución de la inspección como la interpretación de los datos, exigiendo criterios conservadores y validaciones robustas para garantizar la integridad.

Tecnologías emergentes para geometrías complejas de ductos

Para superar estas limitaciones, la industria ha desarrollado tecnologías especializadas de inspección diseñadas para adaptarse a geometrías complejas. Entre ellas destacan sistemas de inspección con cable (tethered), robots internos (crawlers) y herramientas modulares capaces de ajustarse a variaciones internas del ducto. Algunas plataformas combinan tecnologías ultrasónicas y electromagnéticas para mejorar la capacidad de detección en condiciones exigentes.

Asimismo, se emplean técnicas complementarias como el ultrasonido guiado (GWUT) y métodos de evaluación no destructiva externos para inspeccionar largos tramos desde un solo punto de acceso. En este contexto, el Guided Wave Testing (GWT) ha evolucionado significativamente, incorporando capacidades de monitoreo en tiempo real y enfoques más proactivos en la gestión de la integridad. Empresas como Guided Ultrasonics Ltd. (GUL) han desempeñado un papel clave en el avance de esta tecnología, demostrando cómo puede aplicarse eficazmente en campo para abordar los desafíos de ductos complejos y de difícil inspección. El siguiente contenido ilustra cómo estas soluciones están transformando las prácticas de inspección de tuberías. Video cortesía de Inspenet TV:

Paralelamente, el uso de modelos digitales y simulaciones permite predecir el comportamiento de las anomalías y priorizar zonas críticas. La integración de estas tecnologías facilita la construcción de una visión más completa de la integridad del ducto, incluso cuando no es posible realizar una inspección completa con ILI convencional.

Uso de herramientas autopropulsadas en segmentos críticos de tuberías

Un avance significativo en este campo es el desarrollo de herramientas de inspección autopropulsadas, diseñadas para operar en secciones previamente inaccesibles. Estos sistemas pueden desplazarse independientemente del flujo del producto, navegar codos de radio corto y adaptarse a geometrías complejas con alta estabilidad.

Por ejemplo, soluciones desarrolladas por ROSEN Group han demostrado la capacidad de inspeccionar ductos tradicionalmente considerados unpiggable, proporcionando datos de alta resolución para la detección y dimensionamiento de anomalías. Al ampliar la cobertura de inspección en estos tramos críticos, los operadores pueden reducir significativamente la incertidumbre, mejorar la precisión en la evaluación de anomalías y fortalecer la gestión integral de la integridad de tuberías.

Por qué integrar ILI y fibra óptica mejora la integridad operacional?

La integración de la inspección en línea (In-Line Inspection, ILI) y el monitoreo de tuberías mediante fibra óptica (Fiber Optic Pipeline Monitoring) representa una evolución significativa en la forma en que los operadores gestionan la integridad de tuberías, pasando de estrategias de inspección aisladas hacia un enfoque completamente conectado y basado en datos. Mientras que el ILI proporciona “fotografías” de alta resolución de la condición interna del ducto, los sistemas de fibra óptica ofrecen monitoreo continuo y en tiempo real de eventos operacionales y externos. En conjunto, estas tecnologías cierran la brecha crítica entre la inspección periódica y la vigilancia continua.

Este enfoque combinado resulta especialmente valioso en los sistemas modernos de ductos que transportan hidrógeno y CO₂, donde las amenazas a la integridad pueden desarrollarse rápidamente y requieren tanto una detección precisa como una respuesta inmediata. Al integrar estas tecnologías, los operadores no solo obtienen visibilidad sobre anomalías existentes, sino también la capacidad de detectar amenazas emergentes en el momento en que ocurren, mejorando significativamente la detección de fugas, especialmente en sistemas asociados a infraestructura crítica.

De la inspección periódica al monitoreo continuo inteligente

Los programas tradicionales de integridad han dependido en gran medida de ciclos de inspección periódicos, en los que las campañas de ILI se ejecutan a intervalos definidos. Aunque este enfoque es efectivo para identificar defectos, inherentemente deja espacios de tiempo en los que la degradación puede avanzar sin ser detectada.

Al incorporar el monitoreo por fibra óptica, los operadores evolucionan hacia un monitoreo continuo inteligente, donde el ducto es efectivamente “observado” en todo momento. Los flujos de datos en tiempo real permiten la detección temprana de eventos anómalos como fugas, movimientos del terreno o interferencias de terceros, facilitando una intervención más rápida.

Este cambio transforma la gestión de integridad de un modelo reactivo o basado en intervalos hacia un sistema proactivo capaz de responder dinámicamente a condiciones cambiantes, reduciendo significativamente la exposición a fallas y al riesgo operativo.

Sinergia entre datos discretos (ILI) y continuos (fibra)

El verdadero valor de la integración radica en la sinergia entre fuentes de datos discretas y continuas. El ILI proporciona información detallada y de alta precisión sobre el tipo, tamaño y ubicación de las anomalías, constituyendo la base para la evaluación de integridad. Por otro lado, los sistemas de fibra óptica suministran datos continuos que capturan eventos transitorios y condiciones en evolución.

Cuando se combinan, estos conjuntos de datos permiten una evaluación avanzada de anomalías, donde los operadores pueden correlacionar defectos detectados con el comportamiento operativo en tiempo real. Por ejemplo, una zona de corrosión identificada mediante ILI puede ser monitoreada continuamente a través de señales de fibra óptica para detectar cambios en las condiciones de flujo o perturbaciones externas que puedan acelerar su crecimiento.

Este enfoque integrado resulta aún más valioso en segmentos de ductos donde soluciones avanzadas de inspección, como las aplicadas en tuberías previamente no piggables, han ampliado la disponibilidad de datos internos de alta calidad, permitiendo una evaluación de integridad más completa y confiable, alineada con modelos avanzados como los gemelos digitales.

Impacto en la toma de decisiones y reducción del riesgo

La integración del ILI y el monitoreo por fibra óptica tiene un impacto directo en la toma de decisiones y la reducción del riesgo. Al contar con datos de inspección de alta resolución y monitoreo continuo, los operadores pueden priorizar actividades de mantenimiento en función del riesgo en tiempo real, en lugar de basarse en supuestos estáticos.

Esto se traduce en evaluaciones de integridad más precisas, optimización de los intervalos de inspección y una mejor asignación de recursos. Además, la capacidad de detección temprana reduce la probabilidad de fallas catastróficas, minimizando el impacto ambiental, el tiempo de inactividad operativa y las pérdidas económicas.

En última instancia, este enfoque integrado fortalece la integridad de las tuberías al permitir un modelo de gestión predictivo y resiliente, alineado con la creciente complejidad de los sistemas de ductos modernos.

Casos de uso en ductos de H₂, CO₂ y activos críticos

La implementación de tecnologías avanzadas de integridad se está volviendo esencial a medida que los sistemas de ductos evolucionan para soportar el transporte de hidrógeno (H₂) y las redes de captura, utilización y almacenamiento de carbono (CCUS). Estas aplicaciones introducen nuevos mecanismos de degradación, condiciones operativas más exigentes y mayores consideraciones de seguridad y gestión del riesgo operativo que demandan niveles superiores de visibilidad y control. La integración de la inspección en línea (ILI) con el monitoreo por fibra óptica permite a los operadores gestionar estos riesgos de forma más efectiva, combinando la caracterización detallada de defectos con vigilancia continua. Este enfoque resulta especialmente relevante en infraestructura crítica, donde las consecuencias de una falla son significativas y la exigencia regulatoria es cada vez mayor.

Desafíos de integridad en ductos de transporte de hidrógeno

Los ductos de hidrógeno presentan desafíos únicos debido a fenómenos como la fragilización por hidrógeno, que puede reducir la ductilidad del material y favorecer la iniciación y propagación de grietas. Además, el tamaño molecular del hidrógeno incrementa su capacidad de fuga a través de micro defectos que, en condiciones convencionales, podrían no ser críticos.

Las tecnologías ILI orientadas a la detección de grietas, como herramientas ultrasónicas y basadas en EMAT, son fundamentales para identificar defectos en etapas tempranas. Cuando se complementan con sistemas de fibra óptica, los operadores pueden monitorear eventos transitorios, fluctuaciones de presión y perturbaciones externas que podrían acelerar los procesos de degradación. Este enfoque combinado es clave para mantener la integridad de tuberías en servicio de hidrógeno, donde la sensibilidad de detección y la rapidez de respuesta son determinantes.

Monitoreo de ductos de CO₂ en sistemas de captura de carbono

Los ductos de CO₂, especialmente en aplicaciones de CCUS, operan a altas presiones y pueden contener impurezas que favorecen mecanismos de corrosión interna, asociados al contenido de agua y la composición química del fluido. Asimismo, las fugas de CO₂ en fase densa representan riesgos de seguridad debido a su rápida despresurización y comportamiento de dispersión.

El ILI es fundamental para detectar pérdida de material por corrosión y defectos estructurales, proporcionando datos base para la evaluación de anomalías. Por su parte, el monitoreo mediante fibra óptica fortalece estas capacidades al permitir la detección de fugas en tiempo real, la identificación de anomalías térmicas y la detección de interferencias de terceros a lo largo del ducto.

En conjunto, estas tecnologías respaldan un marco de integridad más robusto para los sistemas de transporte de CO₂, garantizando una operación segura y alineada con los exigentes requerimientos de la infraestructura de gestión de carbono.

Conclusiones

La integridad de tuberías está entrando en una nueva fase donde la digitalización y las arquitecturas de monitoreo híbrido redefinen la forma en que se comprende y gestiona el riesgo. La convergencia de datos de alta resolución provenientes del ILI con flujos continuos generados por sensores de fibra óptica está sentando las bases de la integridad predictiva, en la que las anomalías no solo se detectan, sino que se anticipan.

En el centro de esta evolución se encuentra la integración de inteligencia artificial (IA) y analítica avanzada. Los modelos de aprendizaje automático son cada vez más capaces de correlacionar datos de inspección, parámetros operacionales y condiciones ambientales para identificar patrones que preceden a una falla. Esto permite a los operadores ir más allá de evaluaciones estáticas hacia modelos de riesgo dinámicos basados en análisis de riesgo en tiempo casi real.

En paralelo, la adopción de gemelos digitales está transformando la gestión de activos. Al crear una representación virtual del ducto que se alimenta continuamente con datos de campo, los operadores pueden simular escenarios de degradación, validar estrategias de mitigación y optimizar intervalos de inspección con mayor certeza. Esta capa digital, basada en gemelos digitales, fortalece la toma de decisiones al proporcionar una comprensión contextual de cómo evolucionan las anomalías bajo condiciones reales de operación.

De cara al futuro, la combinación de ILI, fibra óptica, inteligencia artificial y gemelos digitales definirá un marco de integridad resiliente y adaptable. En un entorno marcado por la transición energética, regulaciones más estrictas y activos cada vez más complejos, la capacidad de integrar y actuar sobre los datos será el principal diferenciador. La integridad de tuberías dejará de ser un proceso periódico para convertirse en un sistema continuo e inteligente, diseñado para anticipar riesgos y garantizar la confiabilidad operativa a largo plazo.

Referencias

1. American Petroleum Institute. (2021). API Standard 1163: In-line inspection systems qualification (3rd ed.). American Petroleum Institute.
2. Fiber Optic Sensing Association. (2022). Utilizing distributed fiber optic sensing systems to detect leaks and ground movement and prevent damage to pipelines. Fiber Optic Sensing Association.
3. Stajanca, P., Chruscicki, S., Homann, T., Seifert, S., Schmidt, D., & Habib, A. (2018). Detection of leak-induced pipeline vibrations using fiber-optic distributed acoustic sensing. Sensors, 18(9), 2841. https://doi.org/10.3390/s18092841
4. DNV. (2026). DNV-RP-F123: Hydrogen pipeline systems. DNV.
5. Pipeline Technology Journal. (2021). Selection criteria for pipeline leak detection methods using distributed fiber optic sensing. Pipeline Technology Journal.
