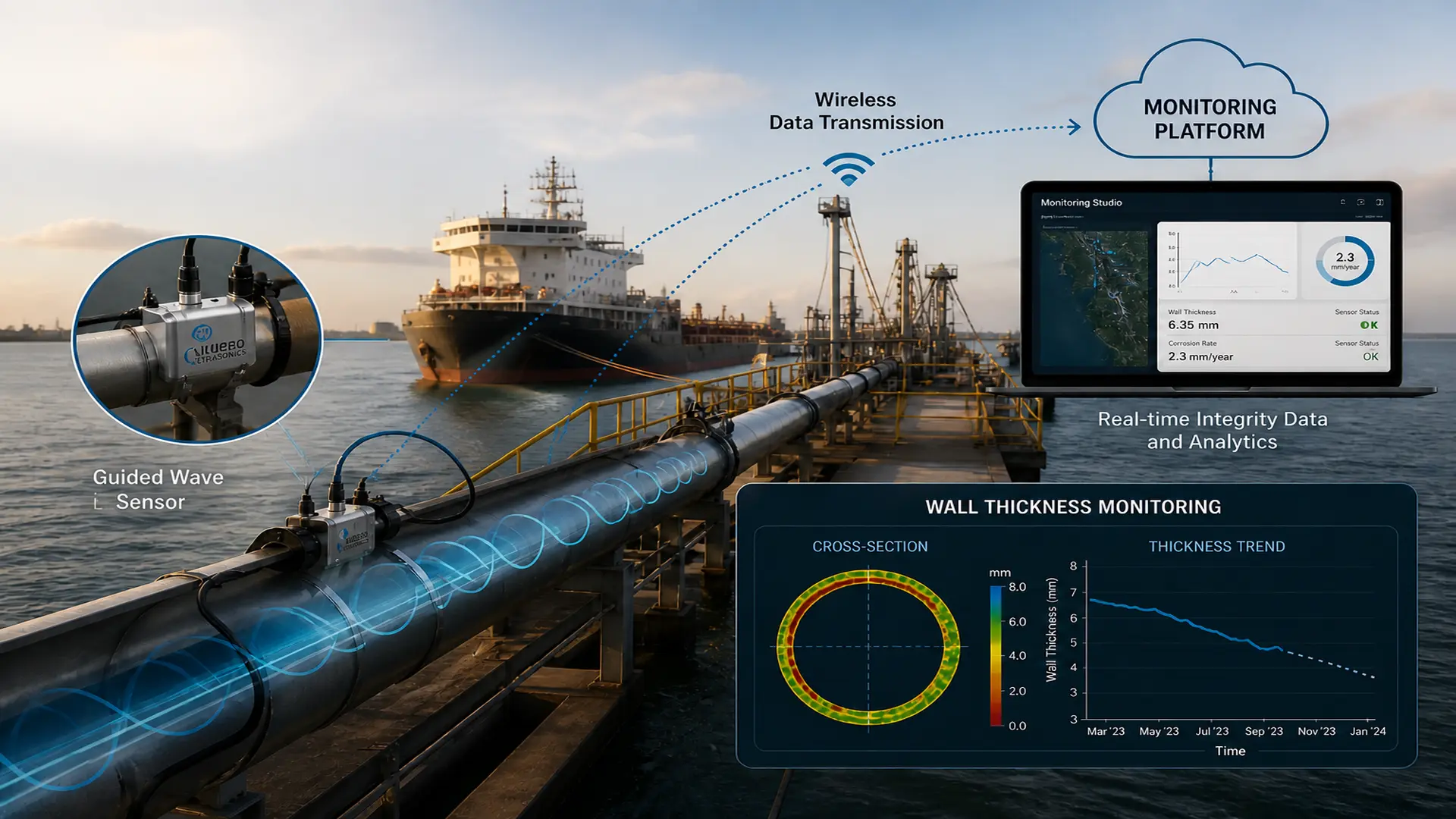

Monitoreo Ultrasónico continuo en tuberías de muelle

Las tuberías de muelle, conocidas en el sector como jetty lines o líneas de transferencia offshore, representan uno de los activos más críticos y vulnerables en terminales de carga de hidrocarburos, GNL, productos refinados y petroquímicos, donde el monitoreo ultrasónico se posiciona como una herramienta clave para la evaluación continua de su integridad.

Sometidas a corrosión interna por fluidos agresivos, variaciones de temperatura, ciclos de carga y humedad marina permanente, estas líneas operan bajo condiciones que aceleran la degradación del metal base. La pregunta que cada responsable de integridad debe responder es siempre la misma: ¿cuándo fallará, y podremos saberlo antes de que ocurra?

Este artículo aborda cómo funciona esta tecnología, qué detecta, por qué resulta particularmente crítica en el entorno de las tuberías de muelle y de qué forma permite mitigar pérdidas operativas antes de que la corrosión afecte el rendimiento de la instalación. También presentamos la plataforma Monitoring Studio de Guided Ultrasonics Limited (GUL), empresa de referencia global en ultrasonido de onda guiada para monitoreo de integridad.

¿Qué es el monitoreo ultrasónico?

El monitoreo ultrasónico continuo, también conocido como Guided Wave Permanent Monitoring o Permanent Inspection Monitoring System (gPIMS), ha surgido como la solución técnica más sólida a este desafío.

A diferencia de las inspecciones periódicas convencionales, este enfoque instala sensores de onda guiada de forma permanente en puntos estratégicos de la tubería y registra de manera continua o programada la evolución del espesor de pared. Los datos fluyen en tiempo real hacia plataformas de análisis, permitiendo a los ingenieros de inspección trabajar con información actualizada en lugar de depender de registros históricos.

¿Cómo funciona el monitoreo ultrasónico continuo?

El monitoreo ultrasónico continuo en tuberías opera sobre el principio de la propagación de ondas guiadas a lo largo del eje longitudinal del tubo. Los sensores, basados en tecnología piezoeléctrica o magnetostrictiva, se fijan permanentemente a la pared exterior del ducto en collares o anillos de transducción.

Al excitarse eléctricamente, estos transductores generan ondas de tipo torsional (T) o longitudinal (L) que viajan por el volumen de la pared metálica, no solo por la superficie. Cuando la onda encuentra una anomalía; reducción de espesor por corrosión, picadura o erosión, parte de su energía se refleja de regreso hacia el sensor, donde es capturada y analizada.

La ventaja fundamental radica en la cobertura: un único anillo de sensores puede inspeccionar decenas de metros de tubería en ambas direcciones, incluyendo tramos enterrados, bajo recubrimiento anticorrosivo o en zonas de difícil acceso físico como los cruces de muelle sobre el mar.

Esto convierte al sistema en una herramienta de proyección volumétrico continuo, no solo de medición puntual de espesor como ocurre con el ultrasonido convencional por pulso-eco.

La cadencia de adquisición puede configurarse según la estrategia operativa: en modo de monitoreo programado, el técnico conecta periódicamente el instrumento portátil Wavemaker® al sensor instalado; en modo automatizado, una unidad de control de campo autónoma alimentada por batería o panel solar recopila y transmite datos de forma autónoma vía Wi-Fi, red celular o conexión cableada.

Cada pulso de datos queda registrado en la nube con marca temporal, temperatura del tubo y diagnóstico de espesor de pared, construyendo una historia continua de degradación del activo.

¿Qué detecta el monitoreo ultrasónico continuo?

La capacidad de detección del sistema ultrasónico continuo va más allá de la simple medición de espesor de pared residual. El análisis de onda guiada detecta cambios estructurales distribuidos y localizados dentro del segmento monitorizado, incluyendo:

• Corrosión interna uniforme y por picaduras (pitting), producto del contacto con fluidos ácidos, agua salina o mezclas bifásicas.
• Erosión en codos, reducciones y zonas de turbulencia hidráulica, frecuentes en jetty lines sometidas a ciclos alternos de carga y purga.
• Daño bajo recubrimiento, corrosión bajo insolación/corrosión bajo recubrimiento CUI/CUC), invisible para métodos visuales y difícil de acceder para UT convencional.
• Corrosión galvánica en puntos de transición material o conexiones disímiles, habituales en infraestructuras portuarias mixtas.
• Degradación acelerada en puntos de soporte, anclajes y zonas de rozamiento mecánico donde la protección catódica puede verse comprometida.

El sistema mide de forma continua la temperatura del tubo en la posición del sensor y aplica compensación térmica automática a los datos de espesor, eliminando una de las principales fuentes de error en monitoreo de campo.

Esta corrección es fundamental en tuberías de muelle, donde la variación diurna de temperatura y los efectos de mareas pueden inducir artefactos térmicos (variaciones de temperatura, gradientes o anomalías de calor), que enmascararían cambios reales de espesor en inspecciones no compensadas.

La plataforma Monitoring Studio de Guided Ultrasonics Limited incorpora herramientas de análisis tanto manual como automatizado de tasas de corrosión. En modo automatizado, los algoritmos de la plataforma calculan la velocidad de pérdida de espesor y pueden emitir alertas tempranas cuando la tendencia supera umbrales definidos por el ingeniero de integridad, sin necesidad de intervención humana en cada ciclo de medición.

¿Por qué es un factor determinante en tuberías de muelle?

Las jetty lines operan en uno de los entornos más corrosivos de la industria: zona de mareas, ambiente marino salino, humedad relativa elevada, ciclos térmicos continuos y exposición directa al agua de mar en tuberías sumergidas.

La combinación de corrosión externa por cloruros marinos y corrosión interna por el producto transportado (crudo, derivados, GNL condensado, productos químicos) crea un cuadro de degradación acelerada que puede comprometer la integridad estructural en plazos significativamente inferiores a los contemplados en los planes de inspección basados exclusivamente en intervalos de tiempo.

La problemática se agrava por la arquitectura física de los muelles: las tuberías transcurren suspendidas sobre el agua o enterradas bajo la plataforma de carga, en tramos de acceso altamente restringido que requieren embarcaciones de apoyo, trabajos en altura sobre el mar o interrupción completa de operaciones de carga/descarga para poder inspeccionarlas convencionalmente.

Cada inspección tradicional implica costos de movilización, andamio marino, preparación de superficie y tiempo de inactividad, que en terminales de alta rotación pueden traducirse en pérdidas de varios miles de dólares por día de parada.

El monitoreo ultrasónico continuo resuelve este dilema estructuralmente: una vez instalados los sensores, que no requieren interrumpir la operación y se colocan sin necesidad de retirar recubrimientos, la tubería queda bajo vigilancia permanente.

El sistema no requiere presencia física para cada ciclo de datos, los cuales llegan de forma automática al Monitoring Studio accesible vía navegador web desde cualquier dispositivo. El ingeniero de integridad recibe la evolución de la degradación de cada segmento en tiempo real, pudiendo tomar decisiones de mantenimiento predictivo basadas en datos objetivos y no en intervalos calendáricos conservadores.

¿Cómo previene pérdidas operativas antes del fallo?

La mayor amenaza para la rentabilidad de una terminal no es el coste de una reparación planificada, sino el de una falla no anticipada. Una rotura en una jetty line durante operaciones de carga puede desencadenar: parada de emergencia de la terminal, derrame al mar con consecuencias medioambientales y regulatorias.

Los daños a terceros en embarcaciones o plataformas flotantes, costos de limpieza y remediación, y en el peor de los casos, incendios o explosiones en líneas de hidrocarburos ligeros o GNL. El impacto combinado de un evento así puede superar con creces la inversión en varios años de monitoreo continuo.

La monitorización ultrasónica actúa como sistema de alerta temprana estructurado. Al registrar la evolución del espesor de pared punto a punto y calcular la tasa de corrosión en cada posición monitorizada, el sistema permite estimar con precisión el tiempo restante hasta que el espesor residual alcance el mínimo admisible según normas como ASME B31.4, B31.8 o las recomendaciones de integridad DNV-RP-F101 para tuberías offshore.

Con este dato en mano, el responsable de integridad puede programar intervenciones, aplicación de parches, revestimiento interno, sustitución parcial de spools, de forma planificada, durante ventanas de mantenimiento programadas y sin impacto al throughput.

En terminales de alta rotación, donde cada hora de operación representa un volumen de transferencia y un margen económico significativo, la diferencia entre una parada planificada de 8 horas y una parada de emergencia no programada de 72 horas es cuantificable directamente en la cuenta de resultados.

El monitoreo continuo convierte la gestión de integridad de las jetty lines de un proceso reactivo a uno proactivo, desplazando el punto de decisión desde el fallo hacia la detección temprana de la tendencia de degradación.

Ventajas respecto a inspecciones periódicas convencionales

La comparación entre el monitoreo ultrasónico continuo y las metodologías de inspección periódica convencional, UT por pulso-eco, radiografía industrial, TOFD, arreglo de fase (phased array) no es una cuestión de superioridad técnica absoluta, sino de adecuación al perfil de riesgo y a la arquitectura operativa de las jetty lines.

Cada tecnología tiene su dominio. Sin embargo, para tuberías de muelle en operación continua, el monitoreo permanente presenta ventajas estructurales difíciles de replicar con inspecciones puntuales:

• Eliminación de la variabilidad posicional: el sensor siempre mide exactamente el mismo segmento desde la misma posición, eliminando el error introducido por diferencias de acoplamiento o ubicación entre inspecciones sucesivas.
• Datos continuos vs. instantáneas: mientras una inspección anual entrega una imagen estática del estado de la tubería en un momento dado, el monitoreo continuo revela la dinámica de degradación, aceleración estacional, impacto de cambios en el fluido transportado, efectos de intervenciones de tratamiento químico.
• Acceso sin andamios ni paradas: los sensores quedan instalados de forma permanente, permitiendo adquisición de datos en cualquier momento sin movilización de equipos de inspección al campo.
• Cobertura remota total: los datos llegan a la plataforma de análisis vía telemetría, permitiendo al ingeniero de integridad monitorizar múltiples activos distribuidos en diferentes terminales desde una única interfaz centralizada.
• Detección de eventos transitorios: fenómenos de corrosión acelerada asociados a cambios en la composición del fluido, fallo de sistema de inhibición química quedan registrados en la cronología del activo y correlacionados con la evolución del espesor de pared.

Estas ventajas no implican que el monitoreo sustituya completamente la inspección periódica detallada. La sinergia óptima combina ambos enfoques: el monitoreo permanente como sistema de vigilancia continua y detección de tendencias, y las inspecciones periódicas de mayor resolución (TOFD, phased array) para caracterización precisa de defectos identificados por el sistema de monitoreo.

Esta estrategia integrada es la que definen las metodologías de Integridad Basada en Riesgo (RBI) bajo marcos normativos como API 580/581.

Tabla comparativa de funcionalidades de monitoreo de tuberías en muelles

Funcionalidad	Descripción principal	Capacidades clave	Tipo de dato / output
Geoespacial Vista de mapa y navegación	Localización de sensores individuales sobre cartografía de la instalación, con acceso directo a los datos de cada posición.	Visualización sobre plano real de la instalación Navegación interactiva por posición de sensor Acceso directo a datos por punto geográfico	Mapa interactivo con capas de sensores; acceso por coordenada de instalación
Historial Cronología del activo	Registro histórico completo de eventos y carga de documentos asociados al activo, con notificaciones automáticas por nuevos archivos.	Carga de informes, imágenes y planos Gestión de metadatos por activo Alertas automáticas por nuevas cargas	Línea de tiempo de eventos; repositorio documental; notificaciones push
Local Monitorización de áreas pequeñas	Datos de espesor de pared compensados por temperatura en toda la circunferencia del tubo, con cálculo de tasas de corrosión manual o automático.	Compensación térmica del espesor de pared Cobertura circunferencial completa en el punto de sensor Cálculo de tasa de corrosión (manual / automático)	Valores de espesor (mm); tasa de corrosión (mm/año); perfil circunferencial
Zonal Monitoreo de grandes áreas	Mapas de tendencias que visualizan la evolución temporal de datos en zonas extensas, con detección y seguimiento de cambios significativos.	Cobertura de zonas extensas (sistemas automatizados) Visualización de tendencias temporales Detección y seguimiento de anomalías por zona	Mapas de tendencia; alertas de cambio significativo; series temporales por zona
Sistema Información del sistema	Parámetros operativos del sistema de monitoreo: temperatura del tubo, estado de batería y umbrales de alerta personalizables por sensor.	Lectura de temperatura del tubo Estado de batería del equipo de campo Umbrales de alerta configurables (espesor y área)	Temperatura (°C); estado de batería (%); parámetros de alerta por sensor

Guided Ultrasonics: El Monitoring Studio como hub de integridad

Guided Ultrasonics Limited (GUL), empresa con sede en Londres y presencia operativa en Houston y Kuala Lumpur, es uno de los referentes globales en tecnología de ultrasonido de onda guiada para inspección y monitoreo de integridad de tuberías.

Con más de 15 años de historial operativo en la industria de oíl & gas, onshore, offshore, en regiones árticas y entornos desérticos, GUL ha desarrollado el sistema gPIMS® (Guided Permanent Inspection Monitoring System) como solución integral de monitoreo ultrasónico permanente.

El sistema gPIMS® integra sensores de onda guiada instalados permanentemente en el tubo con el instrumento de campo; portátil o autónomo; y la plataforma en la nube Monitoring Studio. Esta plataforma, accesible vía navegador web, centraliza todas las funciones de gestión de datos, analítica y visualización del estado de integridad de los activos monitorizados.

Entre sus capacidades más relevantes para aplicaciones en tuberías de muelle:

• Vista de mapa y navegación geoespacial: localización de sensores individuales sobre cartografía de la instalación, con acceso directo a los datos de cada posición.
• Cronología del activo: registro histórico completo de eventos, carga de informes, imágenes, planos y cualquier metadato relacionado con el activo, con notificaciones automáticas por carga de nuevos archivos de datos.
• Monitorización de áreas pequeñas: datos de espesor de pared compensados por temperatura en toda la circunferencia del tubo en la posición del sensor, con cálculo manual o automático de tasas de corrosión.
• Monitoreo de grandes áreas (sistemas automatizados): mapas de tendencias que visualizan la evolución temporal de datos en zonas extensas, con detección y seguimiento de cambios significativos.
• Información del sistema: temperatura del tubo, estado de batería del equipo de campo y umbrales de alerta personalizables por sensor para espesor y área de monitoreo.

Para conocer en detalle las capacidades del sistema gPIMS® y el Monitoring Studio, visita la web de Guided Ultrasonics Limited.

Conclusiones

La implementación de sistemas de monitoreo permanente reduce significativamente la incertidumbre asociada a las inspecciones periódicas, optimiza la gestión de la integridad y mejora la toma de decisiones basada en tendencias reales de degradación y no en evaluaciones puntuales.

El monitoreo ultrasónico continuo permite una evaluación en tiempo real del comportamiento de la corrosión electroquímica en tuberías de muelle, proporcionando información dinámica sobre la evolución del espesor de pared y la progresión de los mecanismos de degradación en condiciones industriales altamente variables.

La integración de los principios termodinámicos y cinéticos en el análisis de la corrosión facilita una interpretación más completa del fenómeno, permitiendo distinguir entre la posibilidad de ocurrencia del proceso y la velocidad real de deterioro en sistemas complejos como las jetty lines.

Referencias

1. American Petroleum Institute. (2016). API 580: Risk-Based Inspection. API Publishing Services.
2. American Society of Mechanical Engineers. (2020). ASME B31.4: Pipeline Transportation Systems for Liquids and Slurries. ASME.
3. Det Norske Veritas. (2019). DNV-RP-F101: Corroded Pipelines. DNV GL.
4. Rose, J. L. (2014). Ultrasonic guided waves in solid media. Cambridge University Press.
