DDCE Marine: Protección contra rayos y sobretensiones en embarcaciones

Una embarcación moderna depende de sistemas eléctricos y electrónicos para navegar, comunicarse, controlar equipos y mantener funciones operativas a bordo. Frente a una tormenta eléctrica, DDCE Marine forma parte de una estrategia que debe considerar tanto el posible impacto directo del rayo como las perturbaciones capaces de alcanzar la electrónica de la embarcación.

El riesgo no termina en el punto donde podría producirse una descarga. Los campos electromagnéticos asociados con el rayo pueden acoplarse a elementos conductores e inducir sobretensiones en circuitos, sistemas de alimentación, navegación, comunicaciones y otros equipos sensibles, incluso cuando la descarga ocurre fuera de la zona protegida.

Por esta razón, la solución marina de Dinnteco America aborda dos niveles complementarios: prevenir el impacto sobre la embarcación protegida y gestionar los efectos indirectos que pueden comprometer sus sistemas eléctricos y electrónicos. La protección contra rayos en embarcaciones debe integrar ambas funciones desde el diseño.

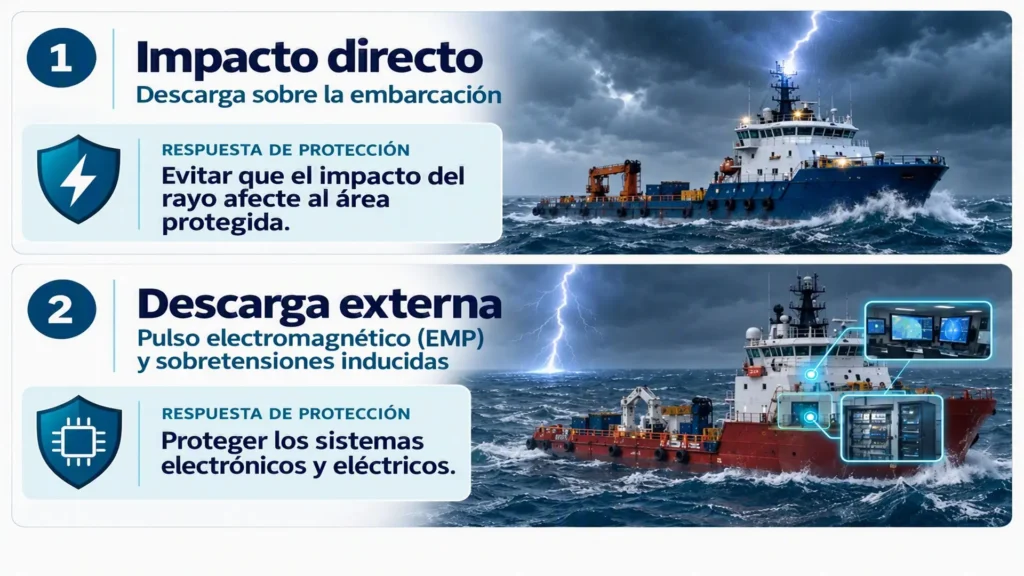

Protección contra rayos en embarcaciones: Dos frentes

Cuando un rayo impacta una embarcación, sus efectos no quedan limitados al punto de contacto. La corriente asociada con la descarga puede involucrar estructuras conductoras y el sistema de puesta a tierra, mientras que las variaciones rápidas del campo electromagnético pueden generar perturbaciones sobre circuitos y equipos próximos.

Por ello, la evaluación debe considerar tanto la estructura expuesta como las posibles rutas eléctricas hacia los sistemas instalados a bordo.

Una descarga que ocurre fuera de la zona protegida también puede producir efectos sobre la embarcación. El pulso electromagnético asociado puede acoplarse a elementos conductores y generar sobretensiones capaces de alcanzar la instalación eléctrica y la electrónica a bordo.

La propia documentación marina de Dinnteco advierte que estos efectos indirectos pueden ingresar a la embarcación a través de partes conductoras del casco, por lo que requieren medidas de protección complementarias.

Esta distinción es importante porque abordar únicamente el impacto directo deja otra pregunta pendiente: ¿qué ocurre con la electrónica si la descarga se produce cerca de la embarcación?

En términos de seguridad marítima, la respuesta debe contemplar tanto la estructura como los sistemas que permiten navegar, comunicar y operar el barco. La protección electrónica forma parte de esa evaluación porque una perturbación puede afectar funciones diferentes a las comprometidas por el impacto físico.

DDCE Marine: Prevención antes del impacto

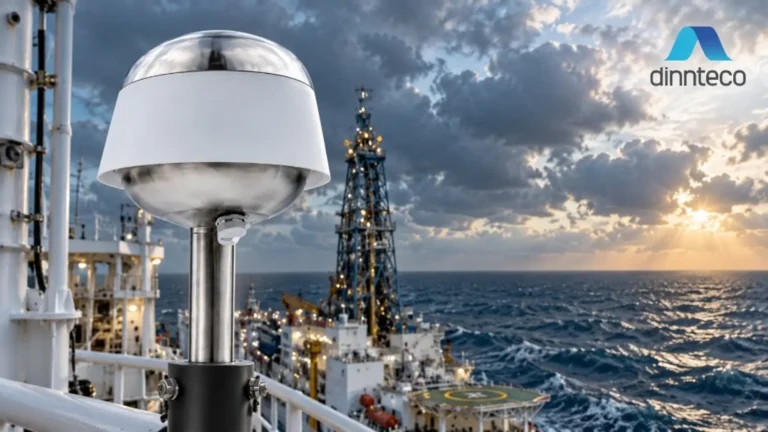

DDCE Marine fue desarrollado específicamente para aplicaciones marinas y mantiene el principio tecnológico de la familia DDCE, adaptado a la protección de embarcaciones.

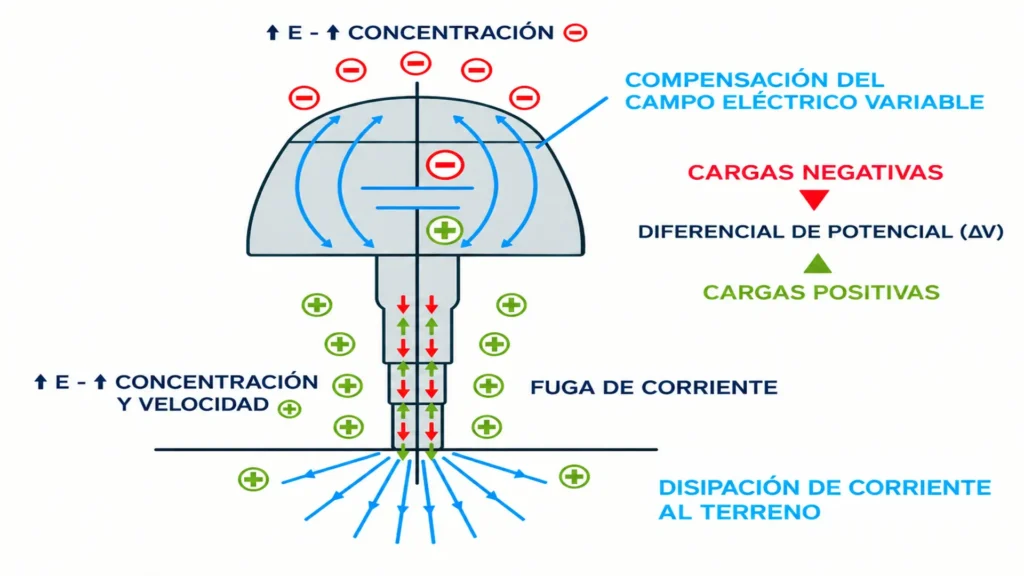

Dinnteco define DDCE Marine como un sistema captador pasivo de corrientes electrostáticas en el tiempo que las deriva hacia tierra. Su principio de funcionamiento se basa en la compensación constante del campo eléctrico variable existente entre la atmósfera y tierra, mediante la derivación controlada de las cargas eléctricas acumuladas en el entorno. Este proceso busca mantener el equilibrio eléctrico alrededor de la estructura protegida y evitar las condiciones que favorecen la formación del trazador ascendente.

La documentación técnica incluida en la homologación RINA relaciona este proceso con la prevención de la ionización del aire que da origen al trazador ascendente, es decir, al canal ionizado ascendente que puede desarrollarse desde la estructura durante el proceso de formación del canal del rayo.

La aplicación de este principio en el entorno marino puede observarse en el siguiente video, donde se presenta DDCE Marine instalado como parte del sistema de protección de una embarcación.

Protección electrónica frente a efectos indirectos

Prevenir el impacto directo resuelve una parte del riesgo. La protección electromagnética también debe considerar los efectos de descargas atmosféricas que ocurren fuera del área protegida, ya que pueden generar pulsos electromagnéticos y sobretensiones capaces de alcanzar la instalación eléctrica y los equipos electrónicos a bordo.

Los pulsos electromagnéticos asociados con una descarga próxima pueden acoplarse a elementos conductores y generar transitorios que alcancen cableados, sistemas de alimentación y equipos electrónicos. En una embarcación, estas rutas pueden involucrar partes conductoras del casco y conexiones asociadas con la instalación eléctrica y la puesta a tierra. Por ello, navegación, comunicaciones, instrumentación y control deben considerarse dentro del diseño de protección electrónica, incluso cuando el impacto directo ocurra fuera de la zona protegida.

La documentación marina de Dinnteco diferencia expresamente la protección frente a los efectos directos del rayo de la protección frente a sus efectos indirectos. Esa separación permite asignar una función específica a cada componente y evita interpretar la solución como si toda la protección dependiera de un único dispositivo.

Frente al posible impacto directo, el sistema se orienta a prevenir que la descarga se establezca sobre la embarcación protegida. Para los efectos indirectos generados por descargas externas, el diseño debe considerar las sobretensiones inducidas y las medidas necesarias para limitar su propagación hacia los sistemas eléctricos y electrónicos.

En seguridad marítima, esta diferenciación es relevante porque navegación, comunicaciones y control dependen de equipos que pueden ser sensibles a perturbaciones eléctricas aun cuando no hayan recibido un impacto físico.

dinfil y SPD frente a sobretensiones inducidas

Para la protección frente a perturbaciones externas, Dinnteco incorpora dinfil, un filtro de tierra de alta reactancia diseñado para la protección contra sobretensiones inducidas de alta frecuencia que pueden propagarse por tierra y estar asociadas con descargas atmosféricas, pulsos electromagnéticos y otros orígenes.

El funcionamiento de dinfil se basa en la alta reactancia de su devanado frente a componentes alternas de alta frecuencia. Cuando una corriente de alta frecuencia intenta atravesarlo, la autoinducción generada por el flujo magnético produce una fuerza contraelectromotriz que se opone al paso de esa componente. De esta forma, el filtro actúa sobre las perturbaciones de alta frecuencia asociadas con pulsos electromagnéticos y sobretensiones inducidas.

Dinnteco plantea esta función de manera coordinada con un dispositivo de protección contra sobretensiones (SPD, por sus siglas en inglés). Una vez tratadas las componentes de alta frecuencia mediante dinfil, el SPD complementa la protección limitando las sobretensiones transitorias restantes y derivando la corriente de impulso según la configuración de la instalación.

Por tanto, la solución no debe interpretarse como la instalación aislada de un único componente. Dentro de la arquitectura propuesta por Dinnteco, DDCE Marine se relaciona con la prevención del impacto directo sobre la embarcación protegida. El tratamiento de los efectos indirectos incorpora soluciones complementarias, entre ellas dinfil y los dispositivos de protección contra sobretensiones que correspondan a la instalación.

Esta división coincide con la homologación RINA, que identifica el sistema de protección contra rayos formado por DDCE Marine, dinfil filter y dinmar. La documentación de aprobación también diferencia la protección frente al rayo directo de la protección frente a sobretensiones externas inducidas.

En la protección contra rayos en embarcaciones, la utilidad de esta arquitectura está en relacionar cada mecanismo de daño con una respuesta técnica específica, en lugar de atribuir toda la función protectora a un solo elemento.

Cada embarcación requiere un diseño específico

Dos embarcaciones pueden operar bajo condiciones meteorológicas similares y, aun así, requerir configuraciones de protección diferentes. La geometría, altura, materiales constructivos, elementos metálicos, configuración eléctrica, sistema de puesta a tierra, distribución de equipos y nivel de protección requerido intervienen directamente en el diseño.

La integración del sistema también debe resolverse desde el punto de vista físico y eléctrico. La documentación marina de Dinnteco contempla la instalación del DDCE para la protección frente al impacto directo, el uso de dinfil frente a determinados efectos indirectos y la conexión del conjunto con las placas de puesta a tierra de la embarcación. Por ello, la ubicación de los componentes, las conexiones y la ruta hacia tierra forman parte del diseño y no deben definirse de manera aislada.

La documentación de Dinnteco contempla los niveles de protección I, II, III y IV, de acuerdo con los criterios aplicables al diseño. La selección final debe considerar las características particulares de la embarcación y las condiciones de instalación, por lo que una configuración utilizada en un barco no puede trasladarse automáticamente a otro sin una evaluación previa.

Los diseños de protección con DDCE deben ser realizados por instaladores y distribuidores oficiales de Dinnteco International. Este criterio busca asegurar que la solución se integre con la arquitectura real de la embarcación y que la protección contra rayos en embarcaciones considere tanto la exposición al impacto directo como las necesidades de protección electrónica frente a perturbaciones inducidas.

Ambiente marino: Corrosión, salinidad y vibración

La función eléctrica de un sistema marino es una parte de su funcionamiento. Los componentes también deben soportar las condiciones físicas del lugar donde permanecen instalados.

Salinidad, humedad, vibración y exposición ambiental forman parte de la vida operativa de una embarcación. Por ello, la evaluación de equipos destinados a este servicio debe considerar su comportamiento frente al ambiente marino y las solicitaciones mecánicas propias de la instalación.

Los modelos DDCE marine, dinmar y dinfil fueron evaluados por LABENCOR conforme a UNE EN ISO 9227 NSS:2023 en un ensayo de corrosión y salinidad. Dinnteco publica para esta evaluación el informe CNS2_2410013 y reporta un resultado satisfactorio, sin incidencias durante el ensayo.

La empresa también informa que seis equipos fueron sometidos por VIRLAB, laboratorio especializado en ensayos de vibración, a pruebas conforme a IEC 60068-2-6:2007, bajo el informe n.º 253753. Tras los ensayos, la inspección visual no detectó anomalías estructurales en los equipos evaluados.

Estos ensayos evalúan dos exigencias diferentes del servicio marino: la resistencia de los componentes frente a un ambiente salino y su comportamiento mecánico bajo vibración. Sus resultados deben interpretarse dentro de ese alcance específico y complementan, pero no sustituyen, las evaluaciones asociadas con la función eléctrica del sistema.

Aprobación de Tipo RINA para DDCE Marine, Dinfil y Dinmar

RINA, sociedad internacional de clasificación y certificación del sector marítimo y miembro fundador de IACS, emitió en octubre de 2025 el Type Approval Certificate ELE025924XG para DDCE Marine, dinfil filter y dinmar. La organización desarrolla servicios de clasificación, certificación estatutaria y homologación de equipos para la industria naval y offshore.

El certificado identifica el producto como Lightning Protection, a Dinnteco International S.L. como solicitante y a Dinnteco Factory Gasteiz S.L.U. como fabricante. La homologación fue emitida el 21 de octubre de 2025 y permanece vigente hasta el 20 de octubre de 2030.

El Certificado de Aprobación de Tipo ELE025924XG establece el cumplimiento de las normas IEC, EN, UNE-EN y BS-EN 62305, Partes 1, 2, 3 y 4, para DDCE Marine y dinmar, y de la IEC 62561, Parte 1, para el filtro dinfil. El mismo documento define dos segmentos principales del sistema: la protección contra impactos directos de rayos y la protección contra sobretensiones externas inducidas, siendo esta última de carácter opcional.

La homologación aporta una referencia específica para la aplicación marina y no se limita a un solo componente: incluye el sistema preventivo y los elementos complementarios dinfil y dinmar dentro del producto aprobado.

El Type Approval no sustituye el diseño de la instalación. La configuración final continúa dependiendo de las características de la embarcación, del sistema eléctrico, del nivel de protección requerido y de los requisitos técnicos aplicables al proyecto.

Para una solución de protección electrónica y atmosférica a bordo, esta distinción es relevante: disponer de equipos homologados aporta evidencia sobre el producto, mientras que el funcionamiento de la instalación depende también de una selección y una integración correctas.

De la protección a la continuidad de la embarcación

Los efectos de una descarga atmosférica pueden prolongarse mucho después de que haya finalizado la tormenta. Una falla en sistemas de navegación, comunicaciones, alimentación o control puede requerir diagnóstico, sustitución de componentes y pruebas antes de que la embarcación recupere plenamente su capacidad operativa.

En embarcaciones con elevada integración electrónica, la consecuencia tampoco debe evaluarse únicamente por el costo del equipo afectado. La indisponibilidad de determinados sistemas puede limitar la navegación o mantener el barco fuera de servicio mientras se realizan las reparaciones.

En una embarcación, los pulsos electromagnéticos pueden alcanzar circuitos, cableados y equipos sensibles aun cuando no exista un impacto directo sobre ellos. Por esta razón, la protección electrónica debe formar parte del diseño global de protección, especialmente cuando una falla puede comprometer funciones necesarias para mantener la embarcación operativa después de una tormenta.

Desde la perspectiva de la seguridad marítima, reducir la exposición de los sistemas eléctricos y electrónicos a los efectos de las descargas atmosféricas contribuye a una estrategia de protección más completa. La evaluación técnica debe considerar tanto el riesgo de impacto directo como las perturbaciones electromagnéticas y sobretensiones que puedan propagarse a través de la instalación eléctrica.

Proteger antes de reparar

Una embarcación concentra estructura, sistemas eléctricos, navegación, comunicaciones y electrónica dentro de un mismo entorno operativo. Durante una tormenta, estos elementos pueden quedar expuestos tanto al posible impacto directo como a perturbaciones electromagnéticas generadas por descargas próximas.

La solución marina de Dinnteco aborda ambos mecanismos mediante funciones diferenciadas. El sistema preventivo actúa frente al posible impacto sobre la embarcación protegida, mientras que las medidas complementarias permiten tratar sobretensiones que podrían alcanzar los sistemas eléctricos y electrónicos.

La homologación RINA aporta una referencia adicional para evaluar la aplicación marina de los equipos, pero la implementación debe partir de las características particulares del barco, su arquitectura eléctrica y el nivel de protección requerido.

Una estrategia correctamente diseñada busca reducir la exposición de la embarcación y de sus sistemas a los efectos de las tormentas eléctricas, disminuyendo la probabilidad de daños y de intervenciones no planificadas posteriores.

Referencias

1. Dinnteco International. DDCE Marine. Información de productos.
2. Dinnteco International. Marine: protección frente a efectos directos e indirectos del rayo.
3. Dinnteco International. Normativa y certificaciones.
4. Dinnteco International. Cobertura del DDCE.
5. RINA Services S.p.A. Type Approval Certificate ELE025924XG. 2025.
