Manejo de sólidos a granel: Fabricación de silos y hoppers a medida

El manejo de sólidos a granel representa uno de los desafíos más complejos dentro de numerosos procesos industriales porque estos materiales rara vez se comportan de manera uniforme. Un sólido puede fluir libremente bajo determinadas condiciones y, posteriormente, compactarse, segregarse, absorber humedad, generar polvo, adherirse a las superficies o bloquear una descarga. Por esta razón, un silo, bin, hopper o chute no debe entenderse únicamente como un recipiente o componente metálico. Es parte de un sistema cuya confiabilidad depende de la interacción entre el material, el proceso y las condiciones de operación.

Diseño a medida según las propiedades reales del producto

El desempeño de estos equipos está condicionado por variables como la densidad aparente, distribución granulométrica, humedad, cohesión, fricción interna, fricción contra las paredes, temperatura, abrasividad y tiempo de almacenamiento. Schulze (2021) señala que las propiedades de flujo de los sólidos a granel tienen una relación directa con el diseño de silos, tolvas, alimentadores y otros sistemas de almacenamiento y descarga. De forma complementaria, ASTM D6128-22 establece procedimientos para determinar propiedades como resistencia cohesiva, fricción interna, densidad aparente y fricción con las paredes, información que puede utilizarse para reducir problemas de formación de arcos y ratholing durante la descarga (ASTM International, 2022).

En consecuencia, el diseño y la fabricación a medida de los sistemas para almacenamiento y transferencia de sólidos a granel deben partir del comportamiento real del material y de los requerimientos operacionales del proceso, y no únicamente de la capacidad volumétrica o de geometrías estandarizadas. Cuando esta relación no se estudia adecuadamente, un equipo aparentemente sencillo puede convertirse en un punto recurrente de pérdida de producción, mantenimiento y riesgo operacional.

Manejo de sólidos a granel y requisitos del equipo de almacenamiento

Hay que resaltar que el diseño de un sistema de almacenamiento comienza antes de que el material ingrese al silo. La ingeniería debe comprender cómo el producto se recibe, transporta, almacena, descarga y dosifica, además de identificar las modificaciones que puede experimentar durante cada etapa.

Una arena seca de granulometría relativamente uniforme, por ejemplo, puede presentar un comportamiento significativamente diferente al de un polvo fino, cohesivo o higroscópico. Este último puede desarrollar resistencia suficiente para formar arcos estables sobre una salida o permanecer adherido a las paredes.

Aquí dos fenómenos merecen especial atención. El primero es el arching o formación de puentes, en el que el sólido desarrolla una estructura suficientemente estable para impedir el paso del material por la abertura de descarga. El segundo es el ratholing, caracterizado por la formación de un canal de flujo mientras una parte importante del inventario permanece inmóvil alrededor de este.

Estos problemas no dependen exclusivamente del tamaño del silo. ASTM International (2022) indica que el análisis de las propiedades de flujo puede utilizarse precisamente para determinar condiciones de diseño capaces de reducir interrupciones causadas por arching y ratholing. Por ello, seleccionar un equipo únicamente por volumen nominal o a partir de una geometría de catálogo puede resultar insuficiente para determinados materiales.

La capacidad de almacenamiento también debe analizarse desde una perspectiva operativa. No basta con responder cuántas toneladas caben dentro del recipiente. Es necesario determinar cuánto inventario útil requiere el proceso, con qué frecuencia se realiza el reabastecimiento, cuánto tiempo permanecerá almacenado el producto y qué consecuencias pueden producirse si aumenta su humedad, se compacta o se segrega. El objetivo consiste en lograr un equilibrio entre almacenamiento, continuidad operacional y confiabilidad.

Flujo másico y flujo en embudo

Uno de los conceptos fundamentales en el diseño de silos y hoppers es el patrón de descarga.

En un sistema de flujo másico (mass flow), prácticamente todo el material almacenado se encuentra en movimiento cuando se produce la descarga. Para lograrlo, la geometría, la inclinación de las paredes, la fricción entre el sólido y la superficie y la abertura de salida deben ser compatibles con las propiedades del producto.

En el flujo en embudo (funnel flow), en cambio, el sólido circula principalmente por un canal situado sobre la salida, mientras que pueden permanecer regiones estáticas junto a las paredes. Esto no significa que el flujo en embudo sea necesariamente incorrecto para todas las aplicaciones. Su conveniencia depende del material almacenado, la secuencia de descarga requerida, el tiempo de residencia, el riesgo de degradación y otros criterios operativos.

Jenike & Johanson (s. f.) explica que el flujo másico permite que el contenido se movilice durante la descarga y puede reducir problemas como zonas estancadas y ratholing. Schulze (2021), por su parte, destaca que la selección del patrón de flujo debe relacionarse con las propiedades medidas del sólido y no basarse únicamente en criterios geométricos.

Esta consideración modifica la lógica de diseño: la pregunta ya no es simplemente “¿qué hopper cabe en el espacio disponible?”, sino “¿qué configuración permite que este material se comporte de la forma que el proceso necesita?”.

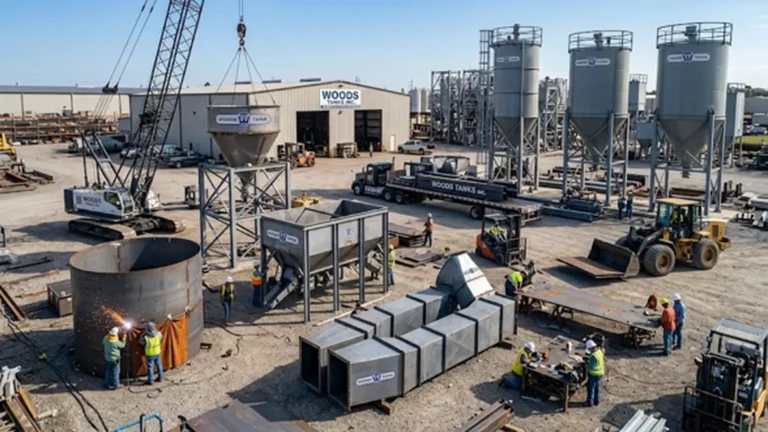

Fabricación de silos industriales según material y capacidad

Un silo industrial debe dimensionarse en función del producto almacenado y del servicio que deberá prestar. El volumen geométrico constituye solamente una parte del problema. La capacidad útil depende también de la densidad aparente, nivel máximo de llenado, espacios de seguridad, geometría de descarga, instrumentación, equipos internos y comportamiento del material durante el llenado y vaciado.

En productos finos, como ciertos cementos, cales, cenizas o harinas, pueden ser necesarias medidas destinadas a favorecer una descarga estable o disminuir la acumulación de material. Dependiendo del producto y del diseño, estas medidas pueden incluir sistemas de aireación, ayudas de flujo, instrumentación de nivel, dispositivos de extracción o alimentadores específicamente seleccionados.

En materiales abrasivos, como minerales, agregados o determinados pellets, el problema puede ser diferente. Las zonas de impacto y transferencia pueden experimentar erosión y desgaste acelerado, lo que obliga a considerar espesores, revestimientos reemplazables y geometrías destinadas a controlar la trayectoria del material.

El diseño estructural constituye otra dimensión esencial. Un silo puede estar sometido al peso propio de la estructura, las acciones generadas por el sólido almacenado, viento, sismo cuando sea aplicable, cargas sobre plataformas, escaleras y soportes, además de esfuerzos locales producidos por boquillas, alimentadores, filtros, vibradores o transportadores.

Por consiguiente, fabricar un silo no consiste únicamente en conformar y soldar placas de acero. El equipo debe transformar las necesidades del proceso en una configuración que pueda fabricarse, montarse, inspeccionarse, mantenerse y operarse con seguridad.

Capacidad útil y estrategia de producción

Un error frecuente consiste en asumir que una mayor capacidad siempre constituye una ventaja. Pero el sobredimensionamiento también puede generar consecuencias no deseadas.

Veamos: un silo excesivamente grande puede aumentar la inversión, prolongar el tiempo de residencia y favorecer fenómenos como compactación, segregación, degradación del producto o formación de zonas estancadas. Por el contrario, una capacidad insuficiente puede producir interrupciones del proceso, mayor dependencia de entregas de emergencia o limitaciones en la planificación logística.

Entonces, la capacidad debería determinarse a partir de variables como la tasa de consumo, frecuencia de suministro, autonomía requerida, variabilidad del proceso y margen de contingencia. Desde este punto de vista, el silo deja de ser simplemente una reserva física y pasa a funcionar como un elemento de regulación entre distintas etapas de la planta.

Bins y hoppers: Funciones diferentes, pero no absolutas

Los términos bin y hopper suelen utilizarse con significados diferentes según la industria, la región y la configuración del equipo. Por ello, no resulta técnicamente conveniente establecer una separación rígida según la cual todo bin posee base plana y todo hopper posee necesariamente una base cónica.

En términos funcionales, un bin suele asociarse con almacenamiento temporal o intermedio, mientras que un hopper suele relacionarse con una sección convergente destinada a favorecer o controlar la descarga hacia otro equipo. Sin embargo, una misma instalación puede integrar ambas funciones dentro de una única estructura.

Una comparación más precisa sería la siguiente:

Aspecto	Bin	Hopper
Función habitual	Almacenamiento o pulmón de proceso	Recepción, conducción o descarga
Geometría	Variable según aplicación	Frecuentemente posee una sección convergente
Permanencia del material	Puede ser intermedia o prolongada	Habitualmente menor, aunque depende del proceso
Descarga	Puede ser gravitacional o asistida	Puede ser gravitacional o trabajar con un alimentador
Integración	Puede formar parte de silos y sistemas de almacenamiento	Suele integrarse con feeders, transportadores o equipos de proceso
Criterio principal	Capacidad y comportamiento del sólido	Comportamiento del sólido y alimentación del proceso

La distinción, por tanto, debe utilizarse como una referencia funcional y no como una regla geométrica universal.

Incluso OSHA, en su documentación relacionada con polvo combustible, agrupa frecuentemente silos, bins y hoppers al analizar operaciones de almacenamiento, reconociendo que las configuraciones industriales pueden variar considerablemente (Occupational Safety and Health Administration [OSHA], 2009).

Chutes y transferencia de materiales

Los chutes constituyen otra parte crítica del sistema porque controlan la transición del sólido entre equipos. El material puede pasar desde una banda transportadora hacia otra, desde un elevador hacia un silo, desde un hopper hacia un feeder o desde un punto de descarga hacia una etapa posterior del proceso. Cuando una transferencia está mal diseñada, pueden aparecer derrames, emisiones de polvo, degradación del producto, desgaste acelerado y acumulaciones internas. También pueden aumentar las cargas de impacto sobre bandas, faldones, revestimientos y estructuras de soporte.

Un chute correctamente concebido debe tomar en cuenta la trayectoria del sólido, velocidad, ángulo de entrada, punto de impacto, tamaño de partículas, abrasividad y espacio disponible. La intención no debería ser simplemente proporcionar un conducto entre dos equipos, sino conseguir que el material cambie de dirección o elevación sin crear un nuevo problema operacional.

La fabricación a medida resulta particularmente útil en instalaciones existentes porque permite adaptar el componente a elevaciones, interferencias, estructuras y espacios de mantenimiento reales. También pueden incorporarse puertas de inspección, revestimientos reemplazables, deflectores, faldones, refuerzos y conexiones para sistemas de captación de polvo.

En materiales altamente abrasivos, por ejemplo, reducir el impacto directo sobre una superficie puede ser tan importante como seleccionar un revestimiento resistente al desgaste.

Materiales de fabricación y condiciones de servicio

La elección del material de construcción debe responder al mecanismo de deterioro esperado durante la operación. Abrasión, erosión, corrosión, impacto, fatiga, temperatura y ciclos térmicos pueden actuar individualmente o de forma combinada.

Por esta razón, aumentar indiscriminadamente el espesor no garantiza por sí solo una mayor confiabilidad. En numerosos servicios secos puede utilizarse acero al carbono, mientras que determinadas aplicaciones sanitarias, corrosivas o sensibles a contaminación pueden justificar el empleo de acero inoxidable u otros materiales y revestimientos. Las zonas sometidas a abrasión intensa, también pueden incorporar liners o componentes reemplazables.

La selección final debe derivarse de las características específicas del producto y del ambiente de operación.

Las dimensiones del equipo también influyen sobre fabricación, transporte y montaje. Un silo de gran altura puede proporcionar mucha capacidad dentro de una superficie reducida, pero puede incrementar la complejidad del izaje, transporte y construcción. Una geometría rectangular puede facilitar la integración con determinados edificios, aunque introduce consideraciones particulares sobre flujo y distribución de cargas.

De esta manera, la optimización no puede realizarse considerando una sola variable.

Fabricación a medida como integración entre proceso y estructura

La principal ventaja de la fabricación a medida no es que permita fabricar equipos de dimensiones inusuales, sino que facilita la integración entre necesidades de proceso, condiciones estructurales y restricciones físicas de la instalación. Bajo este contexto la empresa Woods Tank Inc ofrece sus servicios integrales de fabricación, construcción y reparación de tanques de almacenamiento, proporcionados por soldadores certificados que priorizan la seguridad y un excelente servicio al cliente.

Woods Tank Inc. constituye un ejemplo de fabricante que ofrece este tipo de capacidad. La empresa incluye dentro de sus servicios de fabricación especializada bins, hoppers, silos, chutes, ductwork, plataformas y otros elementos estructurales (Woods Tank Inc., s. f.).

Su relevancia para el manejo de sólidos reside en la posibilidad de abordar varios componentes relacionados dentro de un mismo alcance de fabricación. Un hopper, por ejemplo, puede requerir soportes, plataformas, accesos, chutes y conexiones con otros equipos.  Sin embargo, la calidad de una solución de este tipo no depende exclusivamente de la capacidad de fabricación del proveedor.

La especificación de ingeniería debe establecer claramente el material que se almacenará, propiedades de flujo disponibles, capacidad, condiciones de diseño, geometría, cargas, materiales de construcción, soldadura, tolerancias, inspección, revestimientos, instrumentación y requisitos de seguridad.

Es esa información la que transforma la fabricación personalizada en una solución de ingeniería y no simplemente en una pieza metálica especial.

Polvo combustible y NFPA 660

La seguridad adquiere una importancia adicional cuando el sólido manipulado puede generar polvo combustible.

Materiales orgánicos como harina, azúcar, almidón, madera y carbón, así como determinados metales y productos químicos, pueden presentar riesgos de incendio o deflagración cuando partículas suficientemente finas se dispersan en el aire bajo determinadas condiciones. OSHA advierte que incluso materiales que no arden fácilmente en grandes dimensiones pueden presentar comportamiento explosivo cuando se encuentran finamente divididos y suspendidos en concentraciones adecuadas (OSHA, 2009).

El riesgo no está limitado al interior de un silo. Los puntos de transferencia, elevadores, transportadores, filtros, colectores de polvo y superficies donde se producen acumulaciones también son punto de atención.

La magnitud histórica del problema demuestra su importancia. El U.S. Chemical Safety and Hazard Investigation Board (CSB, 2006) identificó 281 incidentes relacionados con polvo combustible ocurridos en Estados Unidos entre 1980 y 2005, con 119 fallecidos y 718 personas lesionadas.

La edición 2025 de NFPA 660, Standard for Combustible Dusts and Particulate Solids, constituye una referencia central para instalaciones que procesan o manipulan sólidos particulados combustibles. La norma consolida en un solo documento requerimientos que anteriormente se encontraban distribuidos entre diferentes estándares NFPA para polvo combustible (National Fire Protection Association [NFPA], 2025).

Uno de los conceptos fundamentales es la Dust Hazard Analysis (DHA) o análisis de peligros de polvo. Su finalidad es estudiar dónde puede generarse o acumularse polvo combustible, qué fuentes de ignición podrían estar presentes, cuáles escenarios pueden desarrollarse y qué medidas de prevención o protección resultan apropiadas.

Dependiendo del proceso y de los resultados de la evaluación, pueden considerarse medidas como captación de polvo, control de fuentes de ignición, limpieza, puesta a tierra y equipotencialización, aislamiento de explosiones, venteo, supresión u otras salvaguardas aplicables. Por ello, no sería correcto afirmar que todos los silos necesitan exactamente el mismo sistema de protección. Las características constructivas del equipo deben derivarse de las condiciones reales del servicio.

El valor de la fabricación a medida

El manejo de sólidos a granel demuestra que equipos aparentemente sencillos pueden involucrar problemas de ingeniería complejos. Un silo no es únicamente un volumen cerrado; un hopper no es simplemente un cono metálico; y un chute no debe concebirse solamente como una transición entre dos equipos.

Propiedades como cohesión, fricción, densidad aparente, humedad, granulometría y abrasividad condicionan la geometría necesaria, el patrón de flujo, las dimensiones de descarga, los materiales de construcción y los requerimientos de mantenimiento. Cuando estas variables se ignoran y la selección se basa solamente en capacidad o costo inicial, aumenta la posibilidad de obstrucciones, capacidad útil reducida, segregación, desgaste y paradas de proceso.

La fabricación a medida adquiere valor precisamente porque permite transformar la información de ingeniería en una configuración adaptada a una instalación específica. Empresas con capacidades para fabricar silos, bins, hoppers, chutes y estructuras relacionadas, como Woods Tank Inc., pueden participar en esa etapa constructiva; sin embargo, el éxito del equipo continúa dependiendo de que la ingeniería haya definido correctamente los requerimientos.

Referencias

1. ASTM International. (2022). ASTM D6128-22: Standard test method for shear testing of bulk solids using the Jenike shear tester. https://doi.org/10.1520/D6128-22
2. Jenike & Johanson. (s. f.). Mass flow or funnel flow—What do you have? Recuperado el 23 de septiembre de 2026, de https://jenike.com/mass-flow-funnel-flow/
3. National Fire Protection Association. (2025). NFPA 660: Standard for combustible dusts and particulate solids. https://www.nfpa.org/codes-and-standards/nfpa-660-standard-development/660
4. Occupational Safety and Health Administration. (2009). Hazard communication guidance for combustible dusts (OSHA 3371-08 2009). U.S. Department of Labor. https://www.osha.gov/publications/3371combustible-dust
5. Schulze, D. (2021). Powders and bulk solids: Behavior, characterization, storage and flow (2.ª ed.). Springer. https://doi.org/10.1007/978-3-030-76720-4
6. U.S. Chemical Safety and Hazard Investigation Board. (2006). Combustible dust hazard study (Report No. 2006-H-1). https://www.csb.gov/combustible-dust-hazard-investigation/
7. Woods Tank Inc. (s. f.). Specialty fabrication in Louisiana. Recuperado el 23 de septiembre de 2026, de https://woodstank.net/specialty-fabrication-in-louisiana/
