Las llaves hidráulicas de torque están ganando relevancia en operaciones donde el control del apriete puede influir directamente en la hermeticidad y confiabilidad de uniones bridadas. Chicago Pneumatic amplió su portafolio de controlled bolting con una nueva gama para trabajos de alto torque en refinerías, plantas petroquímicas e instalaciones upstream, con capacidad superior a 52.000 ft-lb y una precisión declarada dentro de ±3 %.
Más allá del lanzamiento, la tecnología pone bajo atención un aspecto crítico durante mantenimiento, shutdowns y turnarounds: aplicar una carga de apriete controlada y repetible en conexiones que posteriormente deberán mantener la contención de fluidos bajo condiciones de presión, temperatura y vibración.
Llaves hidráulicas de torque para trabajos críticos de mantenimiento
La nueva gama incluye equipos de accionamiento cuadrado para apriete y desmontaje de uniones de alta exigencia, junto con versiones de cassette de bajo perfil destinadas a espacios donde la geometría de tuberías o equipos limita el acceso.
La accesibilidad cobra especial importancia durante una parada de planta. Una sola intervención puede involucrar numerosas configuraciones de bridas, recipientes a presión e intercambiadores dentro de ventanas de mantenimiento limitadas. La fuente original destaca precisamente las restricciones de espacio, las condiciones ambientales y el estado de los elementos de fijación como factores capaces de dificultar estos trabajos.

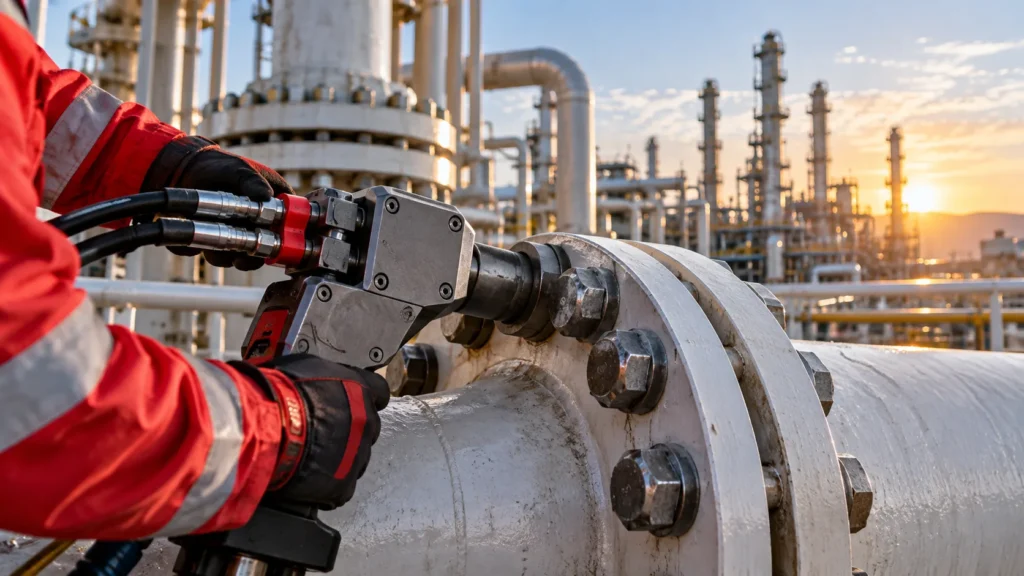

Chicago Pneumatic explica que una llave hidráulica convierte presión hidráulica en fuerza mecánica controlada, permitiendo aplicar valores de torque elevados de manera repetible. La compañía sitúa las aplicaciones de estas herramientas en bridas, manways, recipientes a presión, sistemas BOP e intercambiadores de calor, entre otros equipos industriales.
El torque es solo una parte de la integridad de una brida
Alcanzar un valor determinado de torque no garantiza por sí mismo una unión hermética. El objetivo mecánico es conseguir una carga apropiada en los pernos que permita comprimir la junta y mantener la conexión dentro de las condiciones establecidas para el servicio.
ASME aborda este problema desde la interacción entre pernos, juntas y bridas. Su formación técnica basada en ASME PCC-1 contempla factores como carga de pernos, esfuerzo de la junta, procedimientos de apriete, lubricación, precarga y mantenimiento de conexiones herméticas.
Esta relación también explica la importancia de la secuencia. Un apriete desigual puede alterar la compresión de la junta y la distribución de cargas. Los procedimientos para el ajuste de bridas según ASME PCC-1 contemplan precisamente la aplicación progresiva del torque y patrones de apriete destinados a conseguir una distribución más uniforme.
¿Por qué importa controlar la precarga de los pernos?
La precarga mantiene comprimidas las caras de una conexión para contribuir a conservar su integridad y capacidad de contención durante la operación. Sin embargo, existe una diferencia importante entre torque aplicado y tensión realmente obtenida en el perno.
Un informe de las National Academies sobre sistemas de empernado de alto desempeño para operaciones offshore advierte que la precarga mediante torque puede presentar variabilidad debido a los múltiples factores que intervienen en la conversión del torque aplicado en tensión del perno.
Por ello, selección de herramientas, condición de las roscas, lubricación, alineación, procedimiento y secuencia forman parte de un mismo problema de integridad. Las fallas en uniones bridadas de tuberías de proceso pueden relacionarse, entre otros factores, con apriete desigual, errores de montaje, corrosión, fatiga y deterioro de sus componentes.
Trazabilidad digital llega al apriete controlado
La evolución tampoco se limita a incrementar la capacidad de torque. Chicago Pneumatic dispone de CPLinQ para herramientas compatibles, una aplicación con conectividad Bluetooth que guía determinadas tareas de apriete y registra resultados.
La posibilidad de conservar registros introduce un componente adicional de trazabilidad durante intervenciones de mantenimiento. En lugar de depender exclusivamente de la ejecución física del apriete, los datos pueden formar parte de la documentación del trabajo realizado.
¿Las llaves hidráulicas de torque evitan las fugas en las bridas?
No por sí solas. Permiten aplicar torque de manera controlada y repetible, pero la confiabilidad de una unión depende también del procedimiento, precarga obtenida, secuencia de apriete, alineación, condición de las superficies, junta, lubricación y elementos de fijación.
La llegada de equipos capaces de superar los 52.000 ft-lb muestra así una evolución que va más allá de disponer de mayor potencia: el controlled bolting combina capacidad, precisión, accesibilidad y, progresivamente, trazabilidad para intervenir uniones críticas dentro de ventanas de mantenimiento cada vez más exigentes.
Fuentes: Pipeline & Gas Journal / National Academies — High Performance Bolting Technology for Offshore Oil and Natural Gas Operations
