El control de degradación permite gestionar los mecanismos de daño que afectan la condición de los activos industriales durante su vida en servicio. La corrosión, erosión, agrietamiento y otros procesos de deterioro pueden comprometer la integridad mecánica, la seguridad y la disponibilidad operacional cuando no son identificados y monitoreados adecuadamente. La integración de la Inspección Basada en Riesgo (RBI), las Ventanas Operativas de Integridad (IOW) y la gestión de CML/TML proporciona una metodología estructurada para evaluar riesgos, controlar variables de proceso y verificar la evolución real del daño en equipos y sistemas industriales.
Control de degradación en la integridad de activos
Las instalaciones industriales operan bajo condiciones que favorecen diversos mecanismos de daño. Temperaturas elevadas, presencia de contaminantes, variaciones de presión, fluidos corrosivos y fenómenos metalúrgicos pueden acelerar la degradación de los materiales.
Frente a esta situación, este control forma parte de los programas de Integridad de activos y Gestión de integridad de activos. Su propósito consiste en identificar los mecanismos de daño potenciales, monitorear su evolución y aplicar medidas para mantener el riesgo dentro de niveles aceptables.
Un programa efectivo debe responder preguntas como:
- ¿Qué mecanismos de daño pueden afectar el activo?
- ¿Dónde es más probable que ocurran?
- ¿Qué variables operacionales influyen en su desarrollo?
- ¿Cómo puede verificarse la velocidad de deterioro?
- ¿Qué nivel de riesgo representa cada mecanismo?
Las respuestas a estas interrogantes se obtienen mediante la integración de metodologías como RBI, IOW y la gestión de CML/TML.
¿Qué es el RBI?
La Inspección Basada en Riesgo (RBI) es una metodología utilizada para planificar inspecciones considerando el riesgo asociado a cada activo o circuito de proceso.
Su aplicación se encuentra ampliamente desarrollada en los documentos API RP 580 y API RP 581, los cuales establecen criterios para evaluar la probabilidad y la consecuencia de falla.
El objetivo de la Inspección Basada en Riesgo es asignar recursos de inspección de manera proporcional al riesgo existente, evitando enfoques basados únicamente en frecuencias fijas.
Componentes del análisis RBI
La evaluación contempla dos elementos principales:
1. Probabilidad de falla: Corresponde a la posibilidad de que ocurra una pérdida de contención debido a mecanismos de daño específicos, tales como:
- Corrosión interna.
- Corrosión externa.
- Corrosión bajo aislamiento.
- Erosión-corrosión.
- Fatiga mecánica.
- Agrietamiento inducido por hidrógeno.
- Sulfidación.
- Daño por alta temperatura.
2. Consecuencia de falla: Evalúa los efectos potenciales sobre:
- Seguridad del personal.
- Medio ambiente.
- Continuidad operacional.
- Producción.
- Costos de reparación.
- Imagen corporativa.
El resultado permite identificar equipos críticos, priorizar inspecciones y definir estrategias.
RBI como herramienta para gestionar mecanismos de daño
La Inspección Basada en Riesgo (RBI) permite identificar los mecanismos de daño que pueden afectar la integridad de un activo y evaluar el riesgo asociado a cada uno de ellos. Para ello, considera factores como materiales de construcción, condiciones operacionales, historial de inspección y procesos de degradación esperados.
Aunque el RBI no controla directamente la degradación, proporciona información sobre qué mecanismos de daño pueden ocurrir, dónde es más probable que se desarrollen y cuáles serían sus consecuencias.
Por ejemplo, un análisis RBI puede identificar riesgo de corrosión interna en una línea de acero al carbono que transporta fluidos con CO₂ y agua libre. A partir de esta información pueden establecerse Ventanas Operativas de Integridad (IOW) para controlar variables críticas del proceso y definirse CML/TML en las zonas con mayor probabilidad de deterioro.
En términos prácticos:
- RBI identifica el riesgo y los mecanismos de daño.
- IOW controlan las variables operacinales que influyen en su desarrollo.
- CML/TML verifican la evolución real del daño mediante inspección y monitoreo.
De esta manera, la Inspección Basada en Riesgo proporciona la información técnica utilizada para orientar las estrategias de inspección, monitoreo de corrosión y control dentro de los programas de Integridad de activos y Gestión de integridad de activos.
¿Qué son las Ventanas Operativas de Integridad (IOW)?
Son límites establecidos para variables de proceso cuya desviación puede favorecer el desarrollo o aceleración de mecanismos de daño. Su propósito consiste en mantener las condiciones de operación dentro de rangos compatibles con la integridad mecánica de los equipos. Las IOW permiten traducir los resultados de estudios RBI y análisis de corrosión en parámetros operacionales fácilmente gestionables por las áreas de operación y proceso.
Entre las variables comúnmente controladas mediante IOW se encuentran:
- Temperatura.
- Presión.
- Velocidad de flujo.
- pH.
- Concentración de cloruros.
- Contenido de agua.
- Concentración de azufre.
- Concentración de oxígeno.
- Composición química del fluido.
Cuando una variable supera una IOW, aumenta la probabilidad de que se active o acelere un mecanismo de daño previamente identificado.
¿Quién define las IOW?
La definición de las IOW requiere la participación coordinada de varias disciplinas técnicas.
Generalmente intervienen:
- Ingeniería de procesos: Analiza las variables operacionales que pueden afectar la integridad de los equipos.
- Especialistas en corrosión: Evalúan los mecanismos de daño asociados a las condiciones del proceso.
- Ingeniería de materiales: Determina las limitaciones metalúrgicas de los materiales de construcción.
- Integridad mecánica: Valida el impacto potencial sobre la condición de los activos.
- Operaciones: Aporta información relacionada con el comportamiento real de la unidad de proceso.
La información utilizada para establecer las IOW suele provenir de: Estudios RBI, evaluaciones de mecanismos de daño, historial de fallas, datos operacionales, programas de corrosion management, Recomendaciones API RP 584.
Diferencia entre límite operacional e IOW
Aunque ambos conceptos utilizan valores límite, sus objetivos son diferentes.
Límite operacional: Está asociado al desempeño del proceso y a los requerimientos de producción.
Por ejemplo:
- Presión de diseño operacional.
- Temperatura de reacción.
- Caudal de producción.
IOW: Asociada específicamente a la protección de la integridad mecánica
Por ejemplo:
- Temperatura máxima para evitar sulfidación acelerada.
- Concentración límite de cloruros para prevenir SCC.
- Velocidad mínima de flujo para evitar deposición de sólidos.
Un proceso puede mantenerse dentro de sus límites operacionales y, simultáneamente, estar operando fuera de una IOW. Por esta razón, las IOW constituyen una herramienta independiente orientada a la integridad de activos.
Relación entre IOW y mecanismos de daño
La relación entre IOW y mecanismos de daño surge directamente de los análisis realizados durante el RBI y las evaluaciones de corrosión. Cada IOW se establece para controlar una variable capaz de influir sobre un mecanismo específico. Entre ejemplos se incluyen:
| Mecanismo de daño | Variable controlada |
| Corrosión por CO₂ | Temperatura y contenido de agua |
| Corrosión por H₂S | Concentración de H₂S |
| SCC por cloruros | Concentración de cloruros |
| Sulfidación | Temperatura |
| Corrosión bajo depósitos | Velocidad de flujo |
| Corrosión nafténica | Temperatura de operación |
La desviación repetitiva de una IOW puede generar incrementos en las tasas de corrosión y modificar los niveles de riesgo establecidos inicialmente por la Inspección Basada en Riesgo.
¿Qué son los CML y TML?
Los CML (Condition Monitoring Locations) y los TML (Thickness Monitoring Locations) son ubicaciones seleccionadas para monitorear la condición de los activos y evaluar la evolución de los mecanismos de daño.
Estos puntos constituyen la principal fuente de información para verificar si las tasas de degradación estimadas durante los análisis RBI coinciden con el comportamiento real del equipo.
1. CML: Ubicación utilizada para monitorear una condición relacionada con la integridad.
Puede incluir:
- Mediciones de espesores.
- Temperaturas.
- Vibraciones.
- Agrietamientos.
- Parámetros de corrosión.
2. TML: Es un tipo específico de CML utilizado en el monitoreo de corrosión periódico de espesores.
Las mediciones obtenidas permiten calcular:
- Pérdida de espesor.
- Tasa de corrosión.
- Vida remanente.
- Fecha de próxima inspección.
¿Cómo se seleccionan los CML/TML?
La selección de CML/TML debe realizarse considerando los mecanismos de daño identificados durante el análisis RBI. La ubicación de estos puntos no debe responder únicamente a criterios de accesibilidad.
Identificación de mecanismos de daño
Cada mecanismo de daño genera patrones específicos de deterioro.
- La erosión-corrosión suele concentrarse en codos y cambios de dirección, la corrosión por flujo acelerado afecta zonas de alta turbulencia, la corrosión bajo aislamiento se desarrolla en áreas susceptibles a ingreso de humedad.
- Geometría del equipo: Codos, tees, boquillas, reductores, conexiones de inyección, soldaduras, puntos bajos de tuberías.
- Historial operacional: Las áreas donde previamente se han detectado pérdidas de espesor representan candidatos prioritarios.
- Resultados RBI: Los circuitos con mayor probabilidad de falla requieren una cobertura más robusta de monitoreo.
- Accesibilidad y repetibilidad: Las mediciones deben poder repetirse en la misma ubicación para garantizar tendencias confiables.

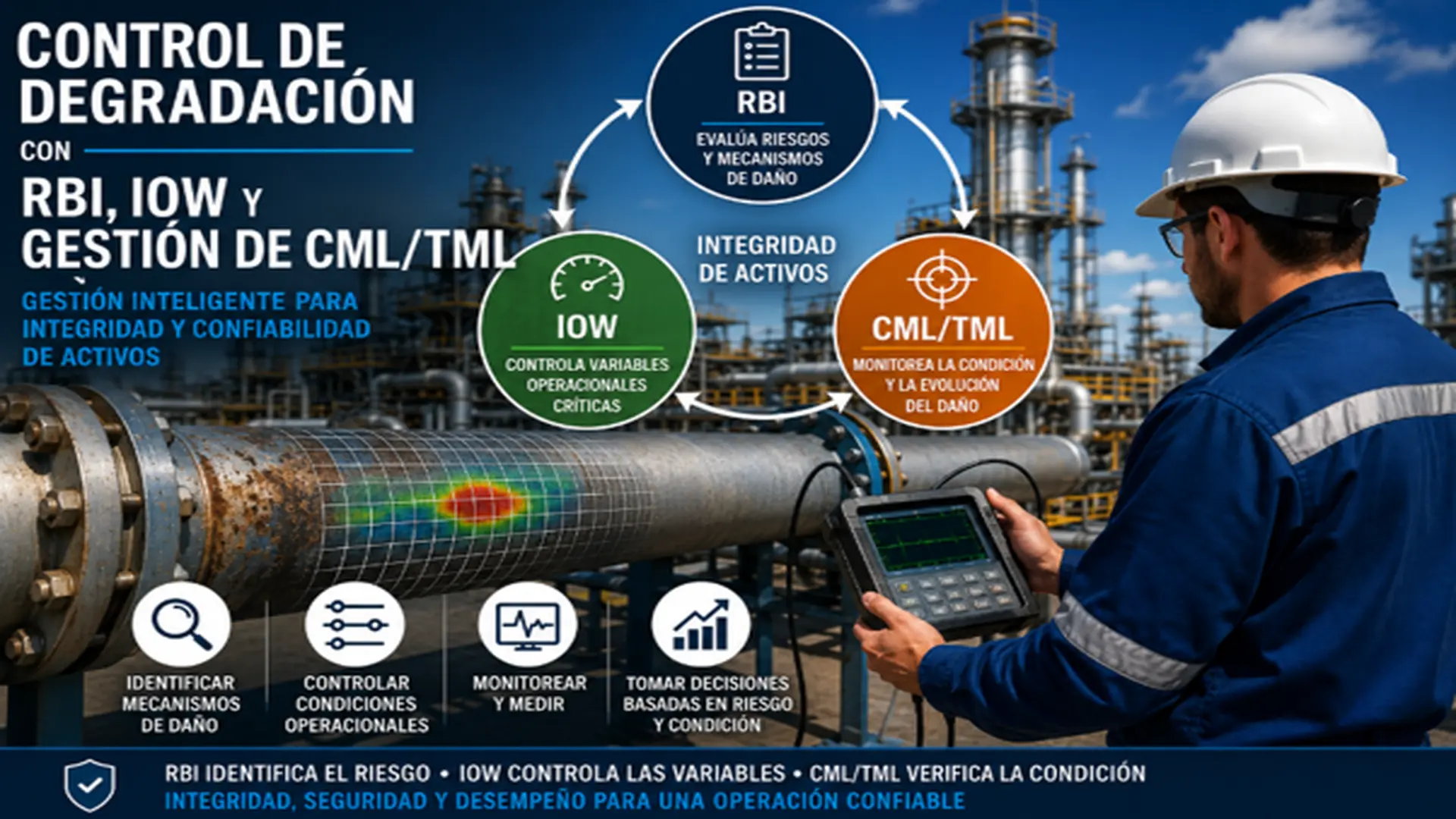

Cómo se relacionan RBI, IOW y CML/TML
La relación entre RBI, IOW y CML/TML permite establecer un sistema integrado para gestionar la degradación de los activos industriales.
Cada herramienta cumple una función específica dentro del proceso de gestión.
- RBI identifica y define el riesgo: Mecanismos de daño, probabilidad de falla, consecuencia de falla, equipos críticos.
- IOW controlan las variables del proceso: Permiten reducir la probabilidad de que los mecanismos de daño se desarrollen o aceleren.
- CML/TML verifican el comportamiento real: Proporcionan información de campo para validar tasas de corrosión, pérdida de espesor y evolución del daño.
Cuando estas tres herramientas operan de manera coordinada, la organización dispone de información suficiente para tomar decisiones basadas en condición y riesgo.
Integración con gestión de integridad de activos
Los programas modernos de gestión de integridad de activos integran información proveniente de operación, inspección, corrosión y gestión de riesgos. Dentro de este enfoque, RBI, IOW y CML/TML funcionan como elementos complementarios que permiten:
- Identificar amenazas de integridad.
- Controlar variables que influyen en el daño.
- Verificar la condición real de los activos.
- Actualizar modelos de riesgo.
- Optimizar frecuencias de inspección.
- Priorizar inversiones de mantenimiento.
La integración de estas herramientas mejora la calidad de la información utilizada para la toma de decisiones relacionadas con la Gestión de integridad de activos y el Corrosion Management.
Beneficios operacionales de la integración
Las organizaciones que integran RBI, IOW y gestión de CML/TML suelen obtener mejoras en diversos indicadores de desempeño.
Entre los beneficios más relevantes se encuentran:
- Reducción de fallas por degradación.
- Mejor control de las tasas de corrosión.
- Mayor disponibilidad operacional.
- Optimización de recursos de inspección.
- Extensión de la vida útil de los activos.
- Disminución de riesgos de seguridad.
- Mayor confiabilidad de los programas de Integridad de activos.
- Fortalecimiento de las estrategias de Monitoreo de corrosión industrial.
Conclusion
El Control de degradación requiere herramientas que permitan identificar mecanismos de daño, controlar las condiciones que favorecen su desarrollo y verificar su evolución mediante datos de inspección. La Inspección Basada en Riesgo (RBI), las Ventanas Operativas de Integridad (IOW) y la gestión de CML/TML cumplen funciones complementarias dentro de los programas de Integridad de activos. Su integración facilita decisiones basadas en riesgo y condición, optimiza la Gestión de integridad de activos y proporciona información confiable para preservar la seguridad, disponibilidad y vida útil de los activos industriales.
Referncias
- American Petroleum Institute. (2024). API Recommended Practice 580: Risk-Based Inspection (4th ed.). API Publishing Services.
- American Petroleum Institute. (2016). API Recommended Practice 581: Risk-Based Inspection Technology (3rd ed.). API Publishing Services.
- American Petroleum Institute. (2022). API Recommended Practice 584: Integrity Operating Windows (3rd ed.). API Publishing Services.
- American Petroleum Institute. (2020). API Recommended Practice 571: Damage Mechanisms Affecting Fixed Equipment in the Refining Industry (3rd ed.). API Publishing Services.
- American Petroleum Institute. (2021). API Recommended Practice 970: Corrosion Control Documents (1st ed.). API Publishing Services.
