API 586: END por mecanismo de daño en equipos fijos

La API 586 establece un enfoque sistemático para seleccionar los Ensayos No Destructivos (END) en función de los mecanismos de daño que afectan a los equipos fijos de proceso. A diferencia de las estrategias tradicionales basadas en inspecciones rutinarias, esta práctica recomendada relaciona directamente el tipo de degradación esperado con la técnica de inspección más adecuada, mejorando la detección temprana de defectos y fortaleciendo la integridad mecánica de recipientes a presión, tuberías, intercambiadores de calor y otros equipos estáticos.

La creciente complejidad de los procesos industriales exige programas de inspección basada en daño, donde la selección de END no dependa únicamente de la disponibilidad de una técnica, sino de su capacidad para identificar el mecanismo de deterioro predominante. En este contexto, esta norma proporciona criterios técnicos que complementan otras normas del American Petroleum Institute orientadas a la gestión de la integridad de activos.

Cómo API 586 vincula daño y técnica END

Uno de los principales aportes de API 586 es establecer una relación directa entre los mecanismos de degradación y las técnicas de inspección más eficaces para detectarlos. La norma API RP 586 ofrece orientación sobre el uso de técnicas de inspección optimizadas para el ataque por hidrógeno a alta temperatura (HTHA). La mayoría son métodos de ensayo ultrasónico (UT) volumétrico . Mediante estos nuevos métodos, las evaluaciones de aptitud para el servicio (FFS) pueden realizarse ahora con mayor fiabilidad.

Cada mecanismo de daño genera discontinuidades con características particulares. Mientras algunos producen pérdida uniforme de espesor, otros originan grietas superficiales, corrosión localizada, laminaciones, cavidades internas o defectos volumétricos. Por ello, ninguna técnica de END resulta adecuada para todos los escenarios.

La norma propone que el proceso de selección de END considere aspectos como:

• Tipo de mecanismo de daño esperado.
• Morfología y orientación del defecto.
• Material del equipo.
• Geometría y espesor del componente.
• Condiciones de operación.
• Accesibilidad para la inspección.
• Limitaciones y sensibilidad de cada método.

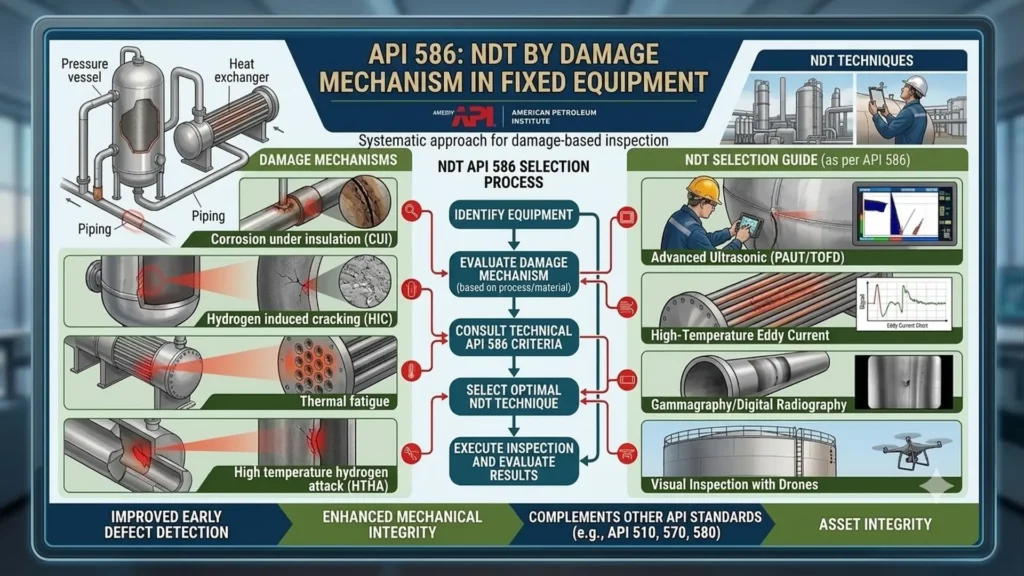

En la siguiente ilustración se puede apreciar una imagen representativa de los procedimientos a seguir en la inspección de equipos ios basados en API 586.

Este enfoque permite que las inspecciones se orienten hacia la detección efectiva del daño esperado, incrementando la confiabilidad de los resultados y optimizando los recursos de inspección.

API 586 aplicada a equipos fijos

Los equipos fijos empleados en refinerías, plantas petroquímicas, terminales de almacenamiento y otras instalaciones industriales están expuestos simultáneamente a diferentes mecanismos de degradación durante su vida útil.

Entre los más comunes se encuentran:

• Corrosión general.
• Corrosión localizada.
• Corrosión bajo aislamiento (CUI).
• Agrietamiento por corrosión bajo tensión (SCC).
• Fatiga mecánica.
• Erosión-corrosión.
• Daño por hidrógeno.
• Fluencia a alta temperatura.

Cada uno presenta una evolución distinta y requiere técnicas específicas para su identificación.

La API 586 facilita la selección del método de inspección más apropiado según la naturaleza del daño, permitiendo que los programas de mantenimiento se orienten hacia los mecanismos de mayor criticidad. Las inspecciones iniciales de los intercambiadores de calor son cada vez más habituales debido a los problemas detectados durante el proceso de fabricación. Muchas refinerías y plantas químicas han incorporado un programa de inspección basado en el riesgo (RBI) que se rige por la norma API RP 581, la cual establece las directrices que deben seguirse al realizar inspecciones en los tubos de los intercambiadores de calor.

Qué END usar según el daño en equipos fijos

Uno de los principios fundamentales de API 586 consiste en reconocer que la eficacia de una inspección depende de la correspondencia entre el mecanismo de daño y la técnica o tipo de Ensayo No Destructivo a utilizar.

Algunos ejemplos incluyen:

Mecanismo de daño	Técnica END habitualmente utilizada
Corrosión general	Ultrasonido convencional (UT)
Corrosión localizada	Perfilometría UT, radiografía digital
Corrosión bajo aislamiento	Ultrasonido guiado (GWUT), radiografía digital
Agrietamiento por SCC	PAUT, TOFD, corrientes inducidas
Fatiga	PAUT, partículas magnéticas, líquidos penetrantes
Daño por hidrógeno	Ultrasonido avanzado, PAUT

Inspección según el mecanismo de daño esperado

La inspección basada en daño constituye uno de los pilares de la gestión moderna de la integridad mecánica. A diferencia de los programas tradicionales, que aplican una misma metodología a todos los equipos, este enfoque identifica previamente los mecanismos de degradación con mayor probabilidad de ocurrencia y selecciona la técnica de ensayos no destructivos (END) con la sensibilidad adecuada para detectarlos.

Por lo cual; es necesario analizar variables como el material de construcción, las condiciones de presión y temperatura, el ambiente de operación, el historial de fallas, la antigüedad del equipo y la velocidad estimada de degradación. La evaluación conjunta de estos factores permite priorizar las zonas de mayor riesgo y aumentar significativamente la probabilidad de detectar defectos antes de que comprometan la seguridad operacional o la disponibilidad del activo.

Criterios para la selección de técnicas END

La correcta selección de END requiere comprender tanto las características del mecanismo de daño como las capacidades y limitaciones de cada técnica de inspección. API 586 recomienda evaluar aspectos como el tamaño mínimo del defecto que se desea detectar, la orientación y profundidad de las discontinuidades, la resolución del método, la accesibilidad al componente y las condiciones bajo las cuales se realizará la inspección.

También deben considerarse factores prácticos, como el tiempo requerido para la evaluación, la disponibilidad de los equipos y el costo de aplicación, buscando siempre un equilibrio entre confiabilidad técnica y eficiencia operativa. Este proceso permite diseñar programas de inspección técnicamente sustentados y alineados con los objetivos de integridad mecánica de la instalación.

Beneficios de API 586 para la gestión de activos

La aplicación de API 586 fortalece los programas de inspección al proporcionar una metodología estructurada para seleccionar las técnicas END según el mecanismo de daño esperado. Este enfoque mejora la confiabilidad de las evaluaciones, optimiza el uso de los recursos de mantenimiento y reduce la ejecución de inspecciones innecesarias.

Además, favorece la detección temprana de los procesos de degradación, incrementa la disponibilidad operacional de los equipos fijos y proporciona un soporte técnico sólido para los programas de inspección basada en riesgo (RBI). Su integración con documentos como API 571, API 580 y API 581 permite relacionar el conocimiento de los mecanismos de daño con la planificación de las inspecciones, contribuyendo a una gestión más eficiente y segura de la integridad de los activos industriales.

Integración de API 586 en los programas de integridad de activos

La aplicación de API 586 es más que una norma para la selección de una técnica de Ensayos No Destructivos (END); su principal objetivo es integrar la inspección dentro de una estrategia de gestión de integridad basada en el conocimiento de los mecanismos de daño. Este enfoque establece que las actividades de inspección se planifiquen considerando las condiciones de operación, los materiales de construcción, el historial de servicio y los procesos de degradación con mayor probabilidad de ocurrencia.

Al relacionar cada mecanismo de daño con el método de END más apropiado, contribuyendo a optimizar la planificación de inspecciones, reducir incertidumbres en la evaluación del estado de los equipos y mejorar la confiabilidad de los resultados. Asimismo, facilita la priorización de componentes críticos, evita la aplicación indiscriminada de técnicas de inspección y favorece una utilización más eficiente de los recursos destinados al mantenimiento.

La implementación de este estándar resulta fundamental cuando se integra con programas de inspección basada en riesgo (RBI) y con otras prácticas recomendadas del American Petroleum Institute, como API 571, que identifica los mecanismos de daño, y API 580 y API 581, que establecen los criterios para evaluar el riesgo y definir la frecuencia de las inspecciones. De esta manera, API 586 se convierte en un elemento clave para fortalecer la integridad mecánica de los equipos fijos, reducir la probabilidad de fallas inesperadas y respaldar una gestión más segura y eficiente durante todo el ciclo de vida de los activos.

API 586 y la corrosión en puntos de contacto

Es importante mencionar que la norma aborda la corrosión en puntos de contacto (Contact Point Corrosion, CPC), un mecanismo de daño que puede afectar la integridad de tuberías y equipos fijos cuando existen zonas de contacto entre materiales en presencia potencial de un electrolito. Este fenómeno requiere especial atención debido a las dificultades de acceso y a las limitaciones de las técnicas convencionales de inspección, por lo que resulta fundamental aplicar métodos de ensayos no destructivos (END) adecuados para su detección, evaluación y monitoreo.

Detección y control del daño localizado

Reconoce la corrosión en puntos de contacto como un mecanismo crítico de degradación en equipos fijos, especialmente en zonas donde tuberías y soportes permanecen en contacto bajo condiciones que favorecen la presencia de un electrolito. Este fenómeno puede provocar pérdida localizada de material externo y comprometer la contención primaria del sistema, debido a las dificultades de acceso y a las limitaciones de los métodos convencionales de inspección.

Para enfrentar este desafío, la API 586 establece la importancia de complementar la inspección visual con técnicas de ensayos no destructivos (END) capaces de detectar, dimensionar y monitorear la evolución del daño en zonas confinadas. La selección adecuada del método de inspección según el mecanismo de corrosión permite fortalecer los programas de integridad mecánica, optimizar las estrategias de mantenimiento y reducir el riesgo de fallas inesperadas en tuberías y equipos estáticos industriales.

Conclusiones

La API 586 representa una herramienta fundamental para vincular los mecanismos de daño con la selección de los END más apropiados en equipos fijos, permitiendo desarrollar programas de inspección basada en daño más eficientes y técnicamente sustentados. Su enfoque facilita la identificación temprana de discontinuidades asociadas a diferentes procesos de degradación, mejorando la confiabilidad de las evaluaciones de integridad y favoreciendo una toma de decisiones basada en el comportamiento real de los activos.

La aplicación de estos lineamientos, en conjunto con otras prácticas recomendadas del American Petroleum Institute, contribuye a reducir la probabilidad de fallas inesperadas, optimizar los recursos destinados al mantenimiento y extender la vida útil de los equipos industriales. Al seleccionar técnicas de Ensayos No Destructivos alineadas con el mecanismo de deterioro predominante, las organizaciones pueden fortalecer sus estrategias de gestión de integridad y mejorar la disponibilidad operativa de sus instalaciones.

La identificación precisa del mecanismo de daño constituye un factor determinante para garantizar la efectividad de cualquier programa de inspección. Una evaluación basada en la naturaleza del deterioro permite seleccionar métodos de examen con mayor capacidad de detección, evitando inspecciones innecesarias y concentrando los esfuerzos en las zonas con mayor probabilidad de degradación.

La incorporación de metodologías de inspección enfocadas en mecanismos específicos favorece una transición desde esquemas reactivos hacia estrategias predictivas de mantenimiento. Esto permite anticipar condiciones críticas, gestionar mejor los riesgos operacionales y asegurar que los equipos fijos mantengan condiciones confiables de servicio durante todo su ciclo de vida.

Referencias

1. American Petroleum Institute. (2021). API Recommended Practice 586: Nondestructive Examination Methods for Damage Mechanisms in Fixed Equipment. API Publishing Services.
2. American Petroleum Institute. (2020). API Recommended Practice 571: Damage Mechanisms Affecting Fixed Equipment in the Refining Industry (3rd ed.). API Publishing Services.
3. American Petroleum Institute. (2016). API Recommended Practice 580: Risk-Based Inspection. API Publishing Services.
4. American Petroleum Institute. (2016). API Recommended Practice 581: Risk-Based Inspection Methodology. API Publishing Services.
