Programas de inspección en marcha y circuitos de corrosión

Los programas de inspección en marcha son una estrategia fundamental para evaluar la integridad mecánica de tuberías y equipos mientras permanecen en servicio. Su aplicación permite detectar mecanismos de daño, controlar circuitos de corrosión y reducir el riesgo de fallas sin detener la operación.

En la industria del petróleo y gas, las paradas no programadas pueden afectar la seguridad, la producción y la rentabilidad. Por ello, inspeccionar los activos durante su funcionamiento se ha convertido en una práctica clave para mejorar la confiabilidad operacional y optimizar la gestión de la integridad.

La efectividad de estos programas depende de identificar correctamente los circuitos de corrosión, comprender los mecanismos de daño y monitorear las variables de proceso que aceleran la degradación de los materiales. Esta información permite establecer prioridades y definir estrategias de inspección más precisas.

Apoyados en normas como API 570, API RP 571 y los principios de la inspección basada en riesgo (RBI), los programas de inspección en marcha facilitan la toma de decisiones basada en datos técnicos, optimizan los recursos y contribuyen a extender la vida útil de los activos industriales.

En esta guía conocerás cómo estructurar un programa de inspección en marcha, desde la selección de circuitos y ventanas operacionales hasta la definición de puntos de monitoreo y responsabilidades técnicas para fortalecer la integridad mecánica de equipos y sistemas de tuberías.

Programas de inspección en marcha para equipos en servicio

Los programas de inspección en marcha permiten evaluar la condición de tuberías y equipos industriales mientras continúan operando. Su objetivo es detectar mecanismos de daño antes de que afecten la seguridad, la confiabilidad o la disponibilidad de los activos.

Este enfoque ayuda a planificar inspecciones según la criticidad de cada equipo, las condiciones de operación y los circuitos de corrosión. Así, es posible optimizar recursos y reducir la necesidad de paradas no programadas.

Además de identificar daños existentes, estos programas facilitan el monitoreo continuo de la degradación. La información obtenida permite definir reparaciones, ajustar frecuencias de inspección y mejorar la gestión de la integridad mecánica.

La API 570 es la principal referencia para la inspección de tuberías en servicio. Sus requisitos se complementan con otras normas API que cubren recipientes a presión, intercambiadores de calor y tanques de almacenamiento.

Activos cubiertos por las principales normas API

Activo	Norma	Alcance
Tuberías de proceso	API 570	Inspección, reparación y recalificación de sistemas de tuberías en servicio.
Recipientes a presión	API 510	Inspección, reparación y mantenimiento de recipientes sometidos a presión.
Intercambiadores de calor	API 572	Prácticas recomendadas para la inspección de recipientes y sus componentes.
Tanques de almacenamiento	API 653	Inspección, reparación, modificación y reconstrucción de tanques atmosféricos.

La aplicación conjunta de estas normas permite desarrollar programas de inspección más consistentes. También fortalece el cumplimiento normativo y mejora la confiabilidad operacional de las instalaciones.

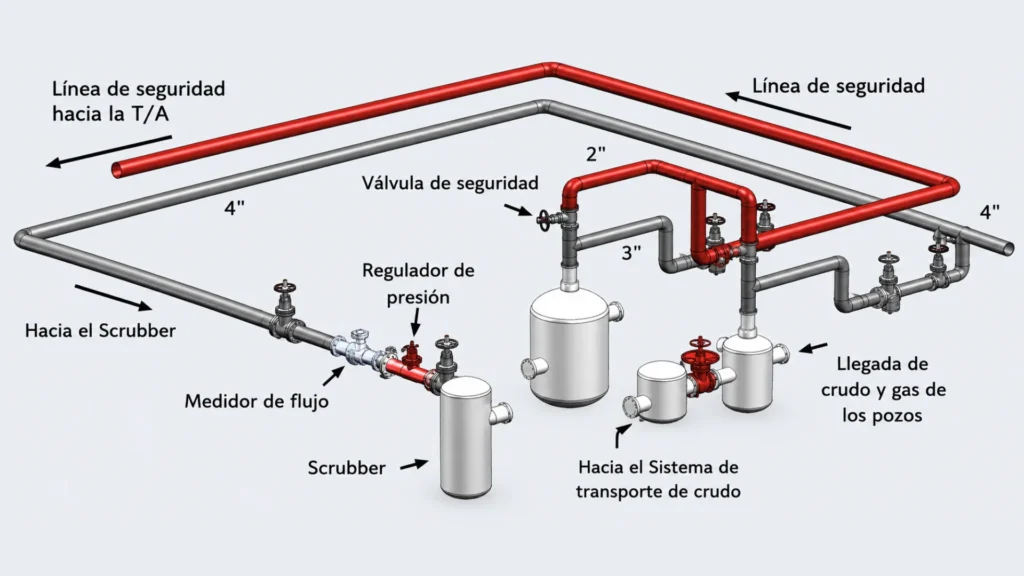

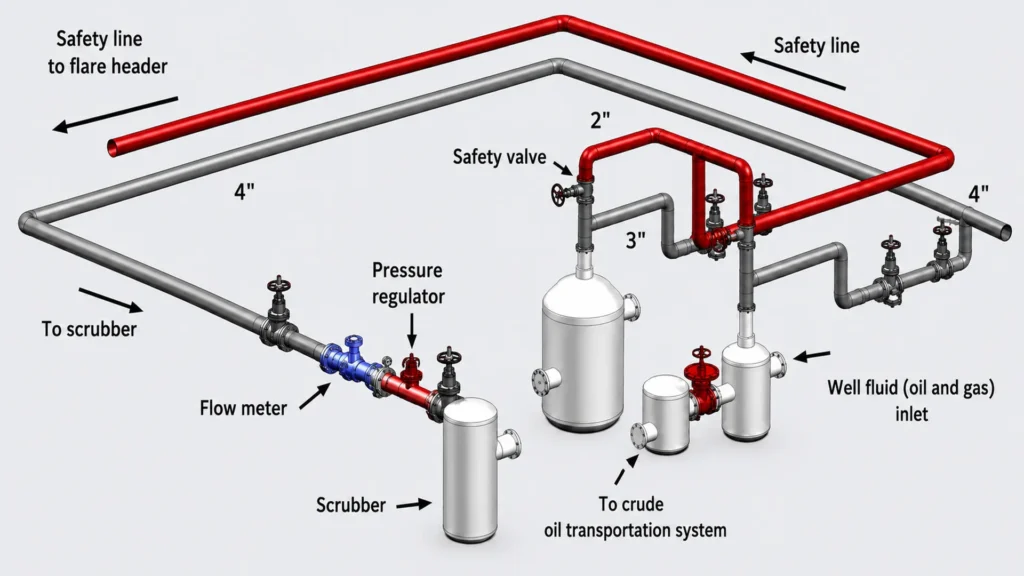

Circuitos de corrosión y mecanismos de daño

Los circuitos de corrosión son segmentos de tuberías o equipos que operan bajo condiciones similares de proceso, materiales de construcción y exposición a mecanismos de degradación. Su identificación permite agrupar activos con un comportamiento esperado de deterioro y establecer estrategias de inspección más eficientes.

Cada circuito comparte variables como temperatura, presión, composición del fluido, velocidad de flujo y dirección del proceso. Estas condiciones determinan los mecanismos de daño que pueden desarrollarse y ayudan a definir los puntos de inspección y monitoreo más representativos.

La correcta delimitación de los circuitos de corrosión facilita la aplicación de programas de inspección en marcha. También permite priorizar activos según su criticidad y optimizar la asignación de recursos para preservar la integridad mecánica.

Los mecanismos de daño (API 574) corresponden a los procesos físicos, químicos o metalúrgicos que provocan la degradación de los materiales durante la operación. Su identificación es esencial para seleccionar las técnicas de inspección, establecer frecuencias de monitoreo y prevenir fallas que puedan afectar la seguridad o la continuidad operativa.

Las variables de proceso deben mantenerse dentro de límites operacionales previamente definidos. Cuando estos parámetros se desvían de los valores establecidos, aumenta la probabilidad de que los mecanismos de daño aceleren la pérdida de espesor, la fisuración o el deterioro de los equipos.

Relación entre variables de proceso y mecanismos de daño

Variable de proceso	Mecanismo de daño asociado	Impacto potencial
Alta temperatura	Fluencia (Creep)	Deformación permanente y reducción de la resistencia mecánica.
Presencia de H₂S	Sulfidación	Pérdida acelerada de espesor en aceros al carbono y de baja aleación.
Agua libre	Corrosión interna	Ataque localizado o generalizado en tuberías y recipientes.
Cloruros	Corrosión bajo tensión (SCC)	Formación y propagación de grietas en materiales susceptibles.
Ácidos nafténicos	Corrosión nafténica (NAC)	Desgaste acelerado en unidades de refinación a alta temperatura.

La evaluación conjunta de los circuitos de corrosión, las variables de proceso y los mecanismos de daño permite establecer programas de inspección más precisos. Este enfoque facilita la detección temprana de la degradación y mejora la confiabilidad operacional de las instalaciones.

Ventanas operacionales para controlar la degradación

Las ventanas operacionales son los límites de proceso establecidos para mantener los equipos dentro de condiciones seguras de operación. Su control permite reducir la probabilidad de que los materiales desarrollen mecanismos de daño que comprometan la integridad mecánica de los activos.

Cada ventana operacional define rangos aceptables para variables críticas del proceso. Cuando alguno de estos parámetros supera los límites establecidos, aumenta el riesgo de corrosión, erosión, fisuración u otros mecanismos de degradación.

El monitoreo continuo de estas variables permite detectar desviaciones antes de que produzcan daños significativos. Esta información ayuda a ajustar la frecuencia de inspección y a priorizar los circuitos con mayor nivel de riesgo.

En muchos programas de inspección en marcha, las desviaciones generan alertas técnicas que activan inspecciones adicionales o incrementan el seguimiento del circuito afectado. Este enfoque permite actuar de forma preventiva y reducir la probabilidad de fallas inesperadas.

Entre las variables más utilizadas para controlar las ventanas operacionales se encuentran la temperatura, la presión, la velocidad del fluido, la humedad, el pH y la concentración de compuestos corrosivos presentes en el proceso.

Variables críticas en las ventanas operacionales

Variable	Riesgo asociado	Posible mecanismo de daño
Temperatura	Sobrecalentamiento del material	Fluencia, oxidación o corrosión acelerada
Velocidad del fluido	Incremento de la turbulencia	Erosión-corrosión
Humedad	Formación de electrolitos	Corrosión interna
pH	Medio corrosivo	Ataque ácido o alcalino
CO₂	Formación de ácido carbónico	Corrosión por CO₂
H₂S	Ambientes sulfurosos	Sulfidación y fisuración inducida
Presión	Esfuerzos elevados	Fatiga o pérdida de integridad estructural

El control de las ventanas operacionales complementa la inspección basada en riesgo y fortalece la toma de decisiones durante la operación. Su correcta gestión permite intervenir antes de que las condiciones del proceso aceleren la degradación de tuberías y equipos.

Inspección basada en riesgo sin detener la operación

La inspección basada en riesgo (RBI) permite priorizar los activos que requieren mayor atención según la probabilidad de falla y sus posibles consecuencias. Este enfoque optimiza los programas de inspección en marcha al concentrar los recursos donde el riesgo operacional es más elevado.

Las metodologías definidas en API 580 y API 581 proporcionan un marco para evaluar el riesgo de tuberías y equipos en servicio. Su aplicación facilita la planificación de inspecciones, reduce intervenciones innecesarias y mejora la confiabilidad de las instalaciones.

El monitoreo de condición (Condition Monitoring) complementa la RBI mediante el seguimiento continuo de variables de proceso y parámetros de integridad. La combinación de ambas estrategias permite detectar cambios en el comportamiento de los activos antes de que evolucionen hacia una falla.

Dentro de este proceso, los Condition Monitoring Locations (CML) y los Thickness Measurement Locations (TML) son puntos definidos para medir la degradación de los materiales. Su correcta selección facilita el seguimiento de la pérdida de espesor y la evolución de los mecanismos de daño.

Las tecnologías de Corrosion Monitoring también permiten controlar variables que influyen en la degradación, como la velocidad de corrosión, el contenido de agua, el pH o la presencia de compuestos corrosivos. Esta información fortalece la toma de decisiones durante la operación.

La evolución de la inspección en marcha (On-stream Inspection) está estrechamente relacionada con la digitalización de los programas de integridad mecánica. Hoy es posible integrar datos de inspección, monitoreo y operación en plataformas que centralizan la información y mejoran la trazabilidad de los activos.

Además, el uso de software especializado e inteligencia artificial (IA) facilita el análisis de grandes volúmenes de datos, la identificación de tendencias de degradación y la priorización de inspecciones. Estas herramientas apoyan la toma de decisiones técnicas, aunque la evaluación final continúa siendo responsabilidad del personal de inspección y de ingeniería.

Un ejemplo de esta evolución tecnológica es Inspect360, la línea de soluciones de TEAM Inc., que integra inspección avanzada, escaneo 3D, robótica, drones y plataformas digitales para apoyar la inspección de activos mientras permanecen en operación.

Estas capacidades forman parte de su división Mechanical & Onstream Services, orientada a fortalecer los programas de integridad mecánica y reducir el riesgo sin afectar la continuidad operacional.

👉 Conozca las soluciones de TEAM Inc. en Inspenet: https://inspenet.com/corporate/directorio-empresas/team-inc/

La integración de metodologías RBI, monitoreo de condición y herramientas digitales permite desarrollar programas de inspección más eficientes. Este enfoque mejora la disponibilidad de los activos, fortalece la gestión de la integridad mecánica y contribuye a una operación más segura y confiable.

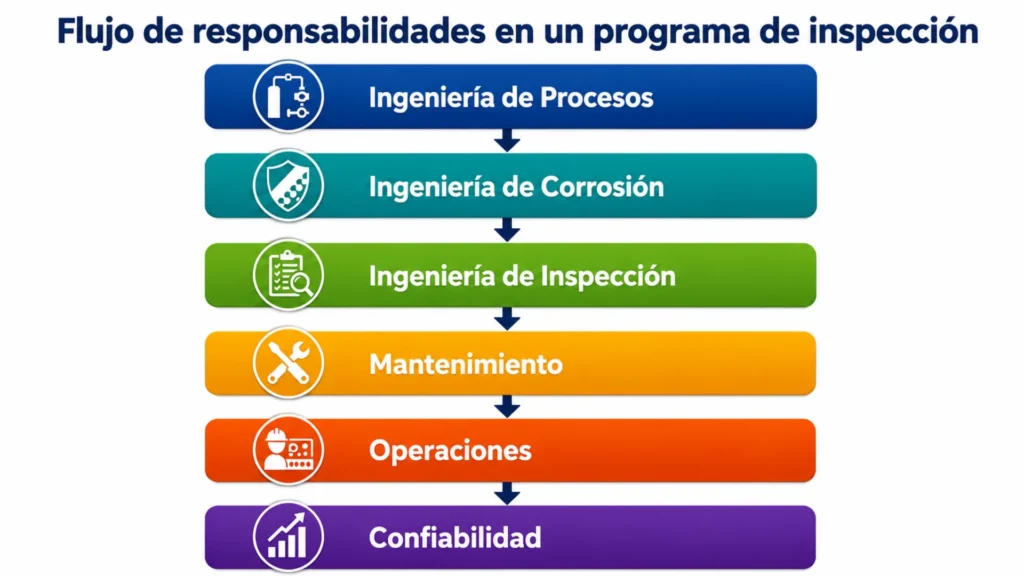

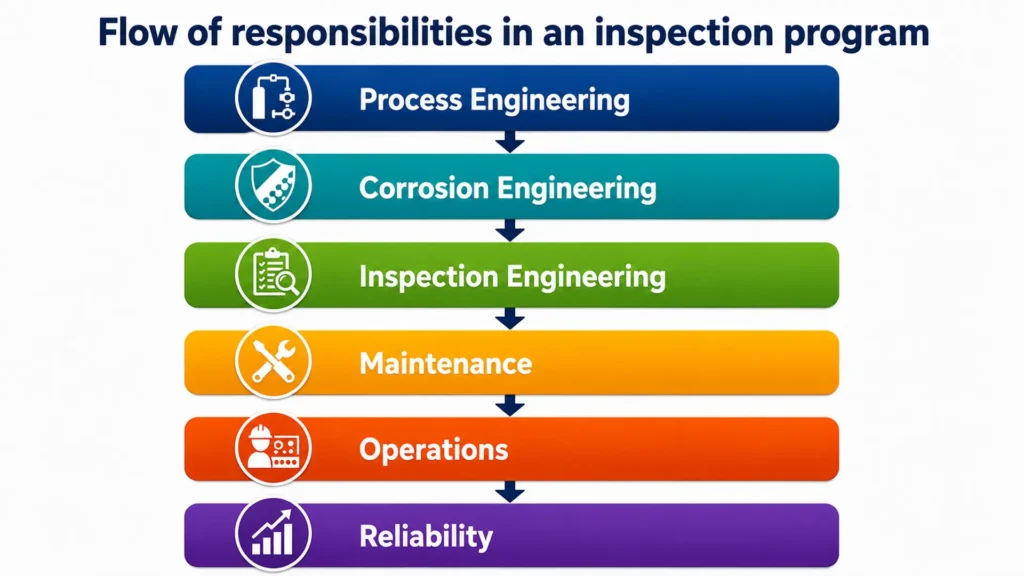

Roles del equipo en un programa de inspección

Los programas de inspección en marcha requieren la participación coordinada de varias disciplinas. La colaboración entre ingeniería, inspección, mantenimiento y operaciones permite identificar riesgos, priorizar activos y mantener la integridad mecánica durante toda la vida útil de la instalación.

El proceso comienza con Ingeniería de Procesos, que identifica los circuitos de corrosión y las variables operacionales que pueden acelerar la degradación de tuberías y equipos. Esta información constituye la base para el análisis técnico.

Posteriormente, el ingeniero de corrosión evalúa los mecanismos de daño asociados a cada circuito. También define los CML (Condition Monitoring Locations), TML (Thickness Measurement Locations) y las zonas de inspección necesarias para controlar la degradación.

Con esta información, el Ingeniero de Inspección, certificado conforme a las prácticas recomendadas por la ASNT, desarrolla y ejecuta el programa de inspección utilizando las técnicas de ensayos no destructivos más adecuadas para cada activo.

El área de Mantenimiento proporciona los recursos necesarios para realizar las inspecciones de forma segura. Esto incluye andamios, plataformas, grúas, retiro de aislamiento y demás facilidades requeridas para acceder a los equipos.

Finalmente, Operaciones y Confiabilidad analizan los resultados obtenidos para definir acciones preventivas, ajustar las condiciones del proceso y optimizar la estrategia de inspección. Este trabajo conjunto permite reducir riesgos y mejorar la disponibilidad de los activos. A continuación, la infografía del proceso:

Cada área aporta información esencial para la toma de decisiones. La integración de estos equipos fortalece los programas de inspección en marcha, mejora la confiabilidad operacional y facilita una gestión más eficiente de la integridad mecánica de los activos industriales.

Beneficios de un programa de inspección en marcha

Un programa de inspección en marcha permite evaluar la condición de los activos sin interrumpir la operación. Este enfoque mejora la disponibilidad de las instalaciones y facilita la detección temprana de mecanismos de daño.

Al conocer el estado real de tuberías y equipos, las organizaciones pueden priorizar intervenciones y evitar acciones innecesarias. Esto favorece una gestión más eficiente de los recursos de inspección y mantenimiento.

La información obtenida también permite ajustar frecuencias, redefinir puntos de monitoreo y anticipar reparaciones. De esta manera, se reduce la probabilidad de fallas inesperadas y se fortalece la integridad mecánica.

Impacto sobre la operación y los activos

Beneficio	Impacto
Mayor disponibilidad	Reduce paradas no programadas y mantiene la continuidad operativa.
Menor riesgo	Detecta mecanismos de daño antes de que evolucionen hacia una falla.
Mayor vida útil	Optimiza el desempeño y prolonga el servicio de los activos.
Menor costo	Reduce mantenimiento correctivo y gastos asociados a fallas inesperadas.
Mejor planificación	Facilita la programación de inspecciones, reparaciones y paradas.
Mayor confiabilidad	Mejora la toma de decisiones sobre tuberías y equipos en servicio.

Estos beneficios aumentan cuando el programa integra RBI, monitoreo de condición, ventanas operacionales y análisis de corrosión. La combinación de estas herramientas permite enfocar los recursos en los activos con mayor criticidad.

Además, una estrategia bien estructurada contribuye a proteger al personal, el ambiente y la producción. También mejora la trazabilidad de las decisiones relacionadas con la inspección, reparación y continuidad en servicio.

Conclusiones

La implementación de un programa de inspección en marcha permite pasar de un enfoque reactivo a una gestión preventiva de la integridad mecánica. En lugar de depender exclusivamente de las paradas programadas, las organizaciones pueden tomar decisiones basadas en el estado real de sus activos y en el comportamiento de los mecanismos de daño.

Este modelo resulta aplicable en refinerías, plantas petroquímicas, instalaciones de procesamiento de gas, terminales de almacenamiento, centrales de generación y cualquier industria que opere equipos a presión y sistemas de tuberías. Su adopción contribuye a mejorar la seguridad, optimizar los recursos de inspección y aumentar la confiabilidad operacional.

La integración de metodologías como la Inspección Basada en Riesgo (RBI), el monitoreo de condición, las ventanas operacionales y las herramientas digitales permite construir programas de inspección más eficientes y adaptados a las necesidades actuales de la industria. En un entorno donde la continuidad operativa y la gestión de riesgos son factores estratégicos, la inspección en marcha se consolida como una práctica esencial para preservar la disponibilidad y la vida útil de los activos.

Reerencias

1. American Petroleum Institute.  API Recommended Practice 571: Damage Mechanisms Affecting Fixed Equipment in the Refining Industry (3rd ed.).
2. American Petroleum Institute. (2024). API Standard 570: Piping Inspection Code: In-service Inspection, Rating, Repair, and Alteration of Piping Systems (5th ed.).
3. American Petroleum Institute. (2024). API Recommended Practice 574: Inspection Practices for Piping System Components (5th ed.).
4. American Petroleum Institute. (2023). API Recommended Practice 580: Elements of a Risk-Based Inspection Program (4th ed.).
5. American Petroleum Institute. (2025). API Recommended Practice 581: Risk-Based Inspection Methodology (4th ed.).
6. American Petroleum Institute. (s. f.). API Standards.
7. ASNT. (2024). ASNT Central Certification Program (ACCP) and NDT Personnel Certification.
8. TEAM, Inc. (s. f.). Inspect360®: Mechanical & Onstream Services.
9. TEAM, Inc. (s. f.). TEAM Inc. | Directorio Corporativo de Inspenet.
10. API RP 584 – Integrity Operating Windows (IOW)
11. API 510 – Pressure Vessel Inspection Code
12. Inspenet TV. (2025, 16 de abril). Tecnología, precisión y seguridad: así lidera TEAM la evolución de la inspección NDT [Video]. Inspenet.

Preguntas frecuentes sobre programas de inspección en marcha
