Los muelles portuarios e industriales están expuestos a condiciones especialmente agresivas: humedad constante, agua salobre o salina, y la unión de tuberías metálicas con estructuras de distinto potencial electroquímico. Cuando dos metales diferentes entran en contacto eléctrico dentro de un electrolito como el agua de mar, se genera un fenómeno conocido como corrosión galvánica, capaz de deteriorar bridas, pernos y tuberías en tiempos mucho más cortos de lo esperado. Comprender este mecanismo y aplicar soluciones de aislamiento eléctrico adecuadas es clave para proteger la integridad de las conexiones de muelle.

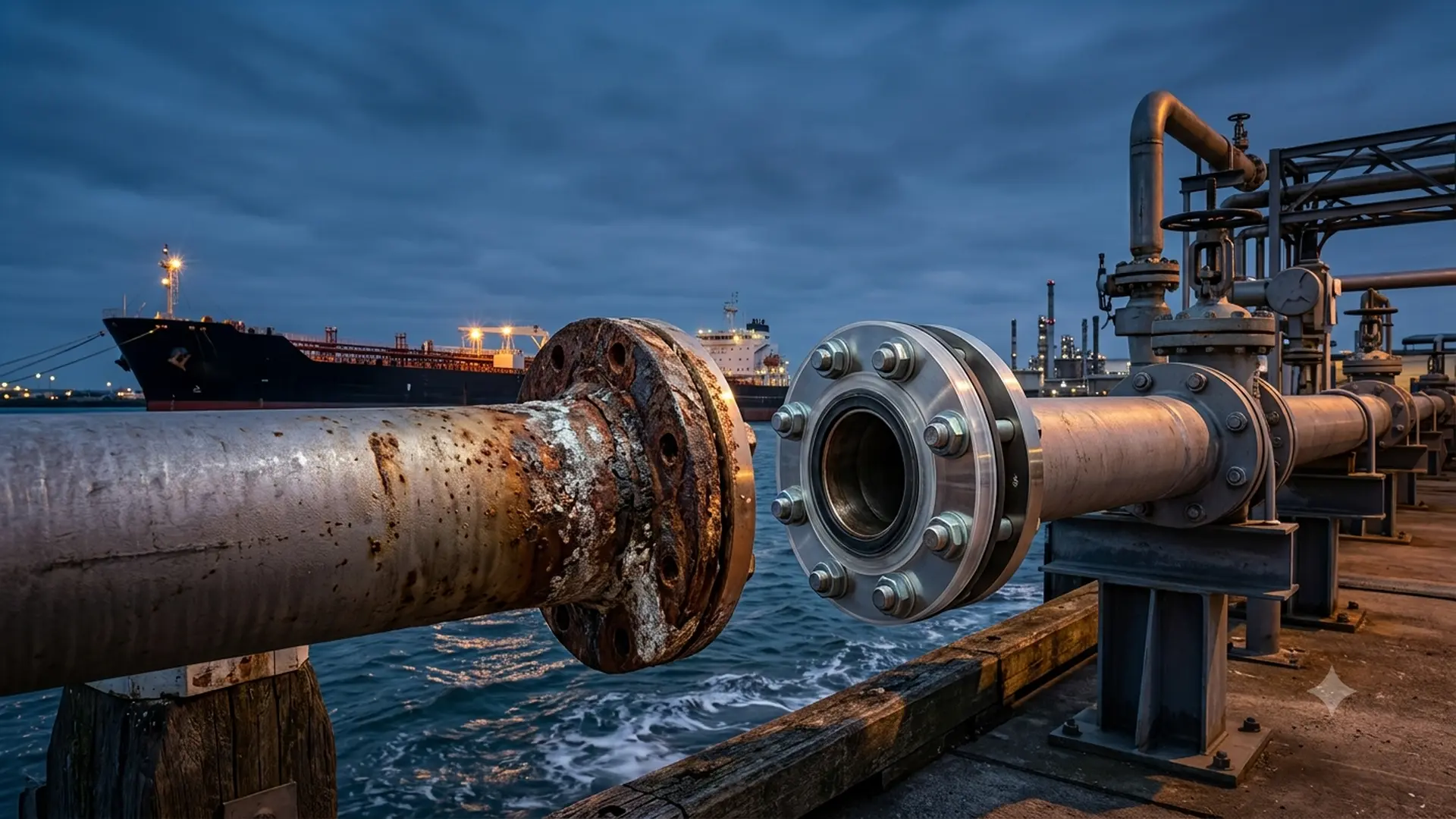

Corrosión galvánica en bridas de muelle
La corrosión galvánica representa uno de los mecanismos de deterioro más frecuentes en sistemas metálicos donde existe contacto eléctrico entre materiales diferentes expuestos a un electrolito. En instalaciones portuarias y terminales marítimos, las conexiones mediante bridas ubicadas en líneas de carga, descarga y transferencia de fluidos constituyen puntos críticos debido a la presencia permanente de agua de mar, humedad elevada y contaminantes que favorecen la formación de celdas electroquímicas.
Las bridas de muelle suelen integrar componentes fabricados con diferentes aleaciones metálicas, como acero al carbono, aceros inoxidables, aleaciones de cobre o materiales recubiertos, cuya combinación puede generar diferencias de potencial electroquímico. Cuando estos materiales están eléctricamente conectados y expuestos a un medio conductor, el metal menos noble actúa como ánodo y experimenta una pérdida acelerada de material.
Para controlar este fenómeno, una de las estrategias más utilizadas en ingeniería de integridad es la instalación de kits de aislamiento eléctrico para bridas, compuestos por juntas aislantes, mangas para pernos, arandelas dieléctricas y elementos complementarios diseñados para interrumpir el flujo de corriente galvánica entre componentes metálicos.
En este contexto, empresas especializadas como IOCS Italy / IOCS Srl, aliada Silver de Inspenet, ofrecen bridas y kits de aislamiento eléctrico orientados a controlar la corrosión galvánica en conexiones de muelle, productos especializados que responden directamente a esta problemática técnica.
En la siguiente entrevista exclusiva de Inspenet, Davide Contino, CEO de IOCS Srl, comparte la trayectoria de esta empresa italiana, que ha consolidado su liderazgo en el diseño y fabricación de válvulas y sistemas de carga y descarga para buques. Además, explica cómo la excelencia del Made in Italy impulsa su expansión hacia Latinoamérica y ofrece soluciones confiables para los sectores marítimo, portuario y energético.
Kits de aislamiento de bridas para mitigación
La forma más efectiva de romper el circuito eléctrico entre metales disímiles es instalar kits de aislamiento de bridas. Estos conjuntos incluyen juntas aislantes, manguitos y arandelas dieléctricas para los pernos, y arandelas de acero que distribuyen la carga mecánica sin permitir el paso de corriente. El objetivo es simple pero crítico: interrumpir la continuidad eléctrica entre dos secciones de tubería o entre una tubería y una estructura de muelle, evitando así que se establezca la celda galvánica.
Un kit de aislamiento de bridas bien diseñado debe considerar la presión de servicio, la temperatura, el tipo de fluido transportado y la resistencia dieléctrica requerida. La selección incorrecta de materiales o un montaje deficiente pueden anular por completo la protección, por lo que se recomienda trabajar con proveedores especializados que certifiquen sus productos bajo normas internacionales reconocidas.
Juntas aislantes y aislamiento eléctrico
Las juntas aislantes son el componente central de cualquier estrategia de aislamiento eléctrico en bridas. Se fabrican con materiales no conductores, como fenólicos reforzados, poliamida o compuestos elastoméricos con capas dieléctricas, capaces de soportar las condiciones de presión y temperatura del sistema sin perder sus propiedades aislantes con el tiempo.
Además de la junta en sí, el aislamiento eléctrico completo requiere:
- Manguitos aislantes en cada perno, para evitar contacto directo entre el vástago metálico y el orificio de la brida.
- Arandelas dieléctricas, que impiden el paso de corriente a través de la cabeza del perno o la tuerca.
- Arandelas de acero de respaldo, que distribuyen la carga mecánica y protegen el material aislante de daños por sobreapriete.
La correcta combinación de estos elementos garantiza que la unión mantenga su resistencia mecánica mientras elimina la trayectoria eléctrica que da origen a la corrosión galvánica. Es fundamental realizar pruebas de resistencia de aislamiento después del montaje, verificando que no existan puentes eléctricos accidentales por contacto con estructuras metálicas cercanas.
AMPP SP0286 y protección catódica
La implementación de sistemas de aislamiento eléctrico en bridas debe considerar criterios técnicos establecidos por normas internacionales. La práctica recomendada AMPP SP0286: Standard Practice for Electrical Isolation of Cathodically Protected Pipelines proporciona lineamientos para el diseño, instalación y mantenimiento de sistemas de aislamiento eléctrico asociados con protección catódica.
El aislamiento eléctrico es especialmente importante en sistemas protegidos catódicamente porque permite controlar la distribución de corriente aplicada. Una conexión eléctrica no deseada puede generar pérdidas de corriente, interferencias y reducción de la eficiencia del sistema de protección.
En instalaciones portuarias, los kits de aislamiento de bridas pueden complementar sistemas de protección catódica mediante:
- Separación de segmentos metálicos con diferentes requerimientos de protección.
- Control de corrientes parásitas.
- Reducción de corrosión acelerada en uniones metálicas.
- Mejora del desempeño del sistema de protección catódica.
Sin embargo, el aislamiento eléctrico no sustituye la protección catódica, sino que funciona como una medida complementaria dentro de una estrategia integral de control de corrosión; por lo cual, un proyecto de ingeniería en muelles debe integrar ambos enfoques: kits de aislamiento de bridas certificados bajo AMPP SP0286 y un sistema de protección catódica dimensionado correctamente para el área específica.
La combinación adecuada de aislamiento eléctrico, selección de materiales, recubrimientos anticorrosivos e inspecciones periódicas permite extender la vida útil de componentes críticos en ambientes marinos.
Aplicación en infraestructura marina y gestión de integridad
Los muelles industriales, terminales de exportación y sistemas de transferencia marítima requieren estrategias específicas debido a la exposición continua a condiciones ambientales severas.
Las conexiones bridadas ubicadas en brazos de carga, tuberías submarinas, líneas de transferencia y sistemas auxiliares deben evaluarse considerando:
- Compatibilidad electroquímica de materiales.
- Estado de recubrimientos.
- Presencia de humedad o contaminación salina.
- Historial de fallas por corrosión.
- Eficiencia del sistema de protección catódica.
Desde una perspectiva de gestión de integridad de activos, la prevención de corrosión galvánica mediante aislamiento eléctrico representa una acción preventiva con impacto directo en confiabilidad operacional y seguridad.
La incorporación de kits certificados y correctamente seleccionados reduce intervenciones correctivas, minimiza riesgos de fugas y contribuye al cumplimiento de estándares internacionales de mantenimiento e inspección.
Conclusiones
La corrosión galvánica en bridas de muelle constituye un mecanismo de degradación crítico debido a la combinación de materiales metálicos diferentes y ambientes marinos altamente conductivos. Su control requiere estrategias específicas que reduzcan la interacción electroquímica entre componentes.
Los kits de aislamiento eléctrico para bridas, compuestos por juntas aislantes, mangas dieléctricas y elementos complementarios, representan una solución efectiva para interrumpir circuitos galvánicos y mejorar la confiabilidad de conexiones industriales.
La aplicación de buenas prácticas como AMPP SP0286, junto con sistemas de protección catódica, inspección periódica y selección adecuada de materiales, permite desarrollar programas más eficientes de gestión de integridad.
Empresas especializadas como IOCS Italy / IOCS Srl, aliada Silver de Inspenet, contribuyen al sector industrial mediante el suministro de juntas, bridas y kits de aislamiento eléctrico destinados al control de este tipo de corrosión en aplicaciones críticas, incluyendo infraestructura portuaria y conexiones de muelle.
Referencias
- AMPP. (2022). AMPP SP0286: Standard Practice for Electrical Isolation of Cathodically Protected Pipelines. Association for Materials Protection and Performance.
- Baboian, R. (Ed.). (2005). Corrosion Engineer’s Reference Book (3rd ed.). NACE International.
- Jones, D. A. (1996). Principles and Prevention of Corrosion. Prentice Hall.
- Revie, R. W., & Uhlig, H. H. (2008). Corrosion and Corrosion Control: An Introduction to Corrosion Science and Engineering (4th ed.). John Wiley & Sons.
- Roberge, P. R. (2012). Handbook of Corrosion Engineering (2nd ed.). McGraw-Hill.
- IOCS Srl. (2026). Electrical insulation kits and flange isolation solutions for industrial applications. IOCS Italy.
