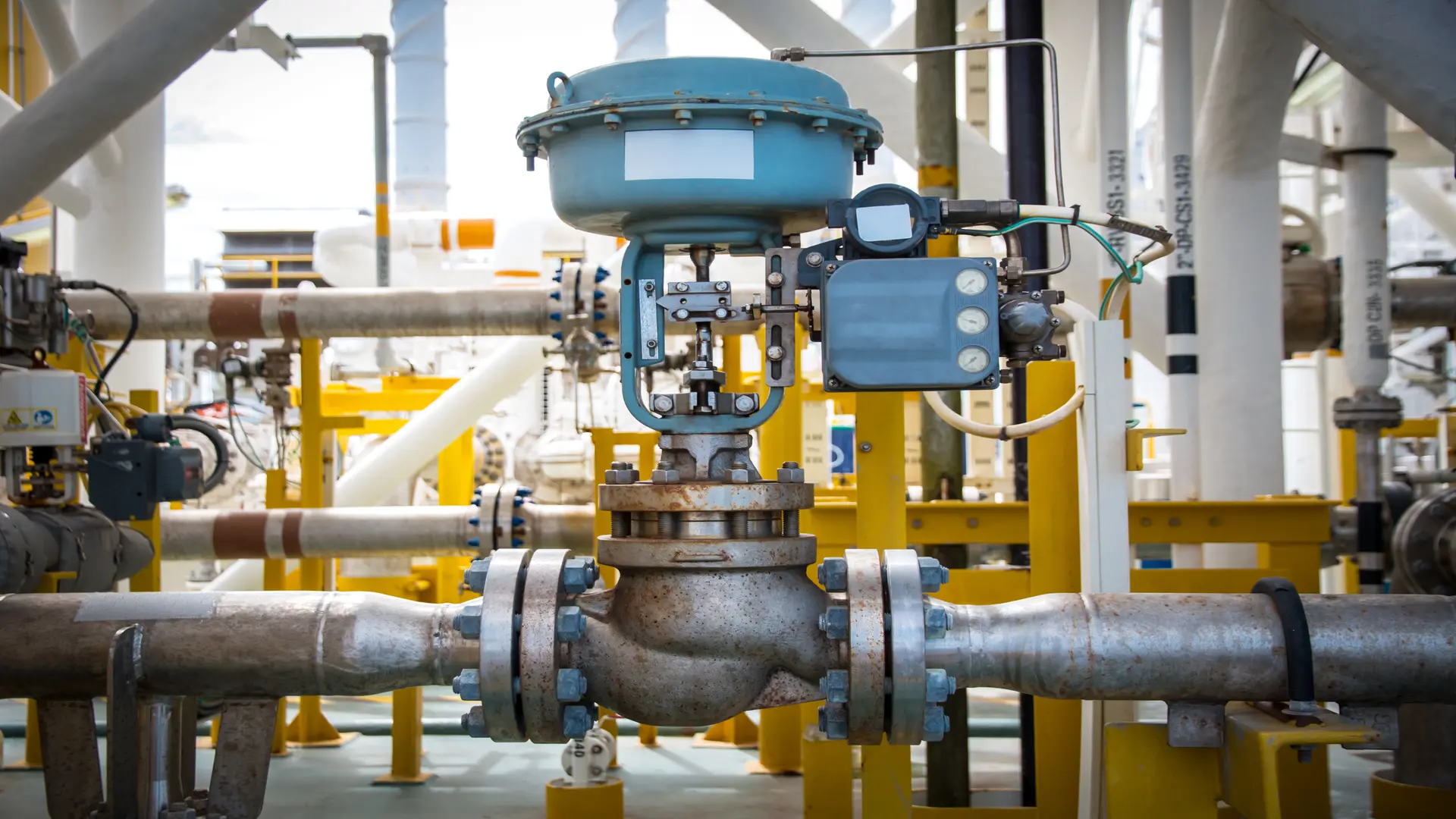

Válvulas de control de flujo ante riesgos de sobre presión

Una maniobra de segundos puede desatar una sobrepresión capaz de romper tuberías, mangueras o juntas. En los sistemas de transferencia de fluidos, seleccionar y operar correctamente las válvulas de control de flujo reduce transitorios, fugas y paradas. Este análisis explica cómo reconocer sobrepresiones, comparar tipos de válvulas industriales y combinar control, aislamiento y protección contra sobrepresión desde la ingeniería hasta el mantenimiento.

Riesgos de sobrepresión en transferencia de fluidos

La sobrepresión ocurre cuando se supera el límite de diseño de un componente. El análisis debe incluir presión estática, cabeza de cierre de la bomba, elevación, expansión térmica y transitorios. En sistemas de transferencia de fluidos, el elemento débil puede ser una manguera, junta, conexión rápida o tramo de menor clase.

Condiciones que elevan la presión

El cierre rápido transforma la energía cinética del líquido en una onda de presión. El golpe de ariete depende de velocidad, densidad, elasticidad y tiempo de maniobra. Las válvulas de control de flujo mal programadas pueden originarlo, al igual que cambios abruptos de bombas, el golpe de una check o el bloqueo de una línea.

El líquido bloqueado entre dos válvulas puede elevar su presión al calentarse, aun sin bombas operando. La protección contra sobrepresión debe considerar expansión térmica, incendio, gas atrapado, vaporización y conexiones incorrectas. API 521 orienta el análisis de alivio y despresurización en instalaciones petroleras, petroquímicas, de gas y GNL (API, 2020).

Diagnóstico de las condiciones antes de seleccionar

Primero se construye el perfil hidráulico entre fuente y receptor como caudales, presión, temperatura, propiedades, elevaciones, diámetros, pérdidas, curvas de bombas y posiciones de válvulas. El modelo debe representar fluidos bifásicos, viscosos, corrosivos o con sólidos y las válvulas de control de flujo se dimensionan con estos datos, no solo con el diámetro.

La matriz de escenarios registra causa, presión máxima, tiempo disponible, salvaguarda y consecuencia. El estudio transitorio estima la onda, evalúa tiempos de cierre y comprueba acumuladores o recirculación; así se define, dónde la protección contra sobrepresión necesita alivio y dónde conviene modificar la secuencia.

La presión admisible debe verificarse para cada componente y temperatura. ASME B16.34 cubre, entre otros aspectos, ratings presión-temperatura, materiales, ensayos y marcado de válvulas nuevas (ASME, 2025). Esta verificación evita instalar tipos de válvulas industriales con materiales compatibles, pero clase de presión, extremos o pruebas inadecuadas para el servicio.

Válvulas industriales para control de flujo

Controlar, aislar, impedir retorno y aliviar son funciones diferentes. Las válvulas de control de flujo modulan caudal o presión; las de aislamiento abren o cierran; las check impiden retorno; las de alivio descargan al alcanzar su ajuste. El diseño debe asignar cada función y evitar una única barrera en los sistemas de transferencia de fluidos.

Selección de válvulas según su función

La válvula globo estrangula ofrece un control predecible, aunque genera mayor pérdida. La mariposa es compacta para grandes diámetros; su desempeño depende del disco, asiento y apertura. Entre los tipos de válvulas industriales, ambas pueden modular si el fabricante valida cavitación, ruido, velocidad y torque.

La válvula de bola ofrece baja pérdida y cierre rápido para aislamiento. Estrangular con un diseño convencional puede erosionar asientos o concentrar velocidad. Las válvulas de control de flujo de bola segmentada o caracterizada son diferentes. La selección considera coeficiente de caudal, rango, curva inherente y autoridad.

La válvula de compuerta es utilizada  normalmente para apertura o cierre total; trabajar parcialmente abierta puede causar vibración y erosión, mientras que la a check tiene como función  analizar velocidad mínima, orientación, presión diferencial y dinámica del disco. Un cierre lento puede permitir retorno; uno brusco puede amplificar el transitorio. Comparar tipos de válvulas industriales implica estudiar el sistema, no elegir al azar o por  costos.

Dimensionamiento y control para evitar la inestabilidad

Para dimensionar válvulas de control de flujo se revisan caudal, presión aguas arriba y abajo, densidad, presión de vapor, temperatura y régimen. En líquidos debe comprobarse cavitación o flashing; en gases, flujo estrangulado, ruido y velocidad. El resultado define tamaño, trim, actuador y característica.

El tiempo de carrera también es una variable de seguridad. Cerrar con rapidez reduce el inventario liberado ante una fuga, pero puede aumentar el golpe de ariete. Cerrar lentamente disminuye el transitorio, aunque prolonga la transferencia durante una emergencia. En sistemas de transferencia de fluidos, el compromiso se resuelve con simulación, válvulas de dos velocidades, rampas de control o cierre escalonado, y luego se valida mediante pruebas funcionales.

Selección integrada con IOCS SrL

IOCS SrL suministra válvulas de bola, mariposa, check, compuerta y globo, además de filtros Y, spools, bridas, juntas, acoples y mangueras. Esta oferta facilita integrar distintos tipos de válvulas industriales en estaciones de carga.

La especificación debe considerar compatibilidad con el fluido, clase de presión, conexiones, torque, accionamiento, pruebas y repuestos. En sistemas de transferencia de fluidos, coordinar estos componentes reduce incompatibilidades durante el montaje o reemplazo.

IOCS también ofrece asistencia en instalación, comisionamiento, mantenimiento y paradas. Esta capacidad puede apoyar la integración de válvulas de control de flujo, aunque la ingeniería responsable debe aprobar el dimensionamiento y la protección contra sobrepresión.

Válvulas de cierre en carga y descarga

Una transferencia segura necesita aislamiento local, remoto y de emergencia coherente con el riesgo. Las válvulas manuales delimitan equipos para operación y mantenimiento; las motorizadas permiten secuencias; las válvulas de paro de emergencia (ESD, Emergency Shutdown) aíslan ante una condición peligrosa.

Secuencia operativa y cierre de emergencia

Antes de iniciar, se confirma alineación, capacidad disponible del receptor, apertura de venteos requeridos, estado de mangueras, comunicaciones y recorrido libre. La bomba debe arrancar con la ruta hidráulica prevista. En sistemas de transferencia de fluidos, abrir o cerrar fuera de secuencia puede bloquear líquido, hacer operar la bomba contra válvula cerrada o enviar producto hacia un tanque equivocado.

Durante la parada normal, se reduce primero el caudal con las válvulas de control de flujo o la velocidad de la bomba; después se detiene el equipo y finalmente se aísla según el procedimiento. La secuencia inversa puede producir golpe de ariete. Una alarma de alta presión debe dar tiempo para corregir, mientras un disparo de alta-alta presión ejecuta una acción independiente y comprobable.

En una emergencia, el objetivo combina limitar inventario liberado, impedir retorno y conservar presión dentro de diseño. La ubicación de la ESD, su tiempo de cierre y la lógica de paro de bombas deben analizarse juntos. Entre los tipos de válvulas industriales, una check no debe considerarse aislamiento positivo ni una válvula manual debe contarse como respuesta automática. Las pruebas deben medir tiempo real de carrera y presión transitoria.

Control no equivale a alivio

Una válvula reguladora cerrada no proporciona protección contra sobrepresión si la presión puede seguir aumentando por expansión térmica, incendio, fuga interna o una fuente de mayor presión. API 520 Part I aborda el dimensionamiento y selección de dispositivos de alivio en refinerías e instalaciones relacionadas. Para válvulas de seguridad, ISO 4126-1 permanece vigente tras su confirmación en 2025.

El dispositivo de alivio se dimensiona para el escenario gobernante y descarga hacia un destino seguro. Deben evaluarse contrapresión, pérdidas en entrada y salida, fase del fluido, capacidad certificada y acumulación permitida. En tanques atmosféricos o de baja presión, el venteo pertenece a otro marco técnico, como API 2000. Las válvulas de control de flujo son una capa preventiva; el alivio es una capa de mitigación independiente.

Para líneas con líquido bloqueado, una válvula de alivio térmico puede devolver el fluido a un recipiente compatible. En bombas de desplazamiento positivo suele requerirse una ruta de recirculación o alivio. La protección contra sobrepresión no debe descargar donde cree exposición, reacción, sobrellenado o contaminación. Cada retorno necesita verificar que el sistema receptor admite el caudal y la presión.

Verificación, mantenimiento e indicadores

El comisionamiento debe incluir flushing, limpieza de asientos, pruebas de presión y fugas, calibración, prueba de sentido de falla e interlocks. Para válvulas de control de flujo, se comprueban recorrido, señal, posición, tiempo de carrera y estabilidad en varios caudales. Para aislamiento se verifica estanqueidad requerida; para check, dinámica; y para alivio, ajuste, certificación y ruta de descarga.

El mantenimiento se prioriza según criticidad, fluido, ciclos, historial y consecuencias. Inspeccionar empaquetadura, emisiones fugitivas, corrosión, erosión, actuadores, aire de instrumentos y feedback permite detectar degradación antes de la demanda. Los sistemas de transferencia de fluidos pueden incorporar el monitoreo de variables como presión, comportamiento de la válvula, tiempos de actuación y resultados de pruebas parciales, como parte del seguimiento de su condición operativa, sin sustituir las pruebas completas establecidas en el programa de inspección y mantenimiento.

Conclusion

Reducir sobrepresiones exige tratar la transferencia como un sistema. Las válvulas de control de flujo previenen transitorios cuando están bien dimensionadas y secuenciadas; las de cierre aíslan; las check limitan retorno, y los dispositivos de alivio aportan protección contra sobrepresión independiente. IOCS SrL puede apoyar la integración de válvulas, conexiones y componentes documentados para estaciones de carga y descarga. Sin embargo, la selección final debe partir del análisis hidráulico, los escenarios de riesgo, las normas aplicables y pruebas que demuestren el desempeño real.

Referencias

1. American Petroleum Institute. (2014). API Standard 520, Part I: Sizing and selection (9.ª ed.).
2. American Petroleum Institute. (2020). API Standard 521: Pressure-relieving and depressurizing systems (7.ª ed.).
3. American Society of Mechanical Engineers. (2025). ASME B16.34: Valves—Flanged, threaded, and welding end.
4. International Organization for Standardization. (2013). ISO 4126-1: Safety devices for protection against excessive pressure—Part 1: Safety valves.
5. IOCS SrL. (s. f.). Products. https://iocs-srl.com/products/
