Soldadura por arco con núcleo fundente y uniones confiables

La Soldadura por arco con núcleo fundente es un proceso ampliamente utilizado en fabricación pesada, estructuras metálicas, tuberías, astilleros y componentes industriales donde la productividad debe ir acompañada de calidad. Su alta tasa de deposición permite avanzar con rapidez en uniones de espesores medios y altos, pero también exige control técnico para evitar discontinuidades internas.

En aplicaciones críticas, soldar más rápido no es suficiente si la unión no puede verificarse con precisión. Por eso, comprender el proceso FCAW, sus riesgos y los métodos de inspección avanzada es clave para lograr soldaduras productivas, confiables e inspeccionables para el sector industrial.

¿Qué es la soldadura por arco con núcleo fundente?

La soldadura por arco con núcleo fundente, conocida como FCAW, es un proceso de soldadura por arco que utiliza un electrodo tubular continuo. A diferencia del alambre sólido, este hilo contiene un fundente interno que cumple funciones metalúrgicas y operativas durante la formación del cordón.

Este proceso combina productividad, penetración y capacidad de aporte, por lo que se utiliza en fabricación pesada, estructuras metálicas, tuberías, astilleros y componentes industriales de espesores medios y altos.

Principio básico del proceso FCAW

Durante la soldadura, el arco eléctrico se establece entre el hilo tubular y el metal base. El calor generado funde ambos materiales y forma el baño de fusión, donde se produce la unión.

A medida que el electrodo avanza, el metal de aporte se deposita de forma continua. Esto permite trabajar con alta tasa de deposición y mantener buen rendimiento en uniones que requieren volumen de soldadura y continuidad operativa.

Rol del hilo tubular y el fundente

El fundente interno ayuda a estabilizar el arco, proteger el baño de soldadura y favorecer la formación de escoria sobre el cordón. Esta capa protege el metal mientras solidifica.

Sin embargo, la escoria debe retirarse correctamente entre pases. Si queda atrapada, puede generar inclusiones internas que comprometan la resistencia de la unión y aumenten el riesgo de rechazo durante la inspección.

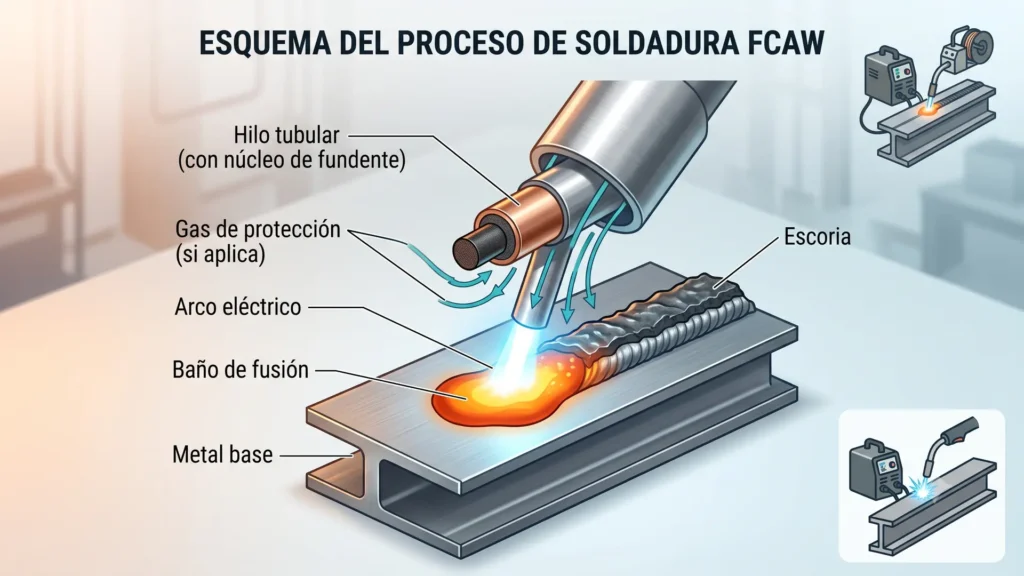

Cómo funciona el proceso FCAW

El proceso FCAW comienza cuando el hilo tubular se alimenta de forma continua a través de la pistola de soldadura. Al entrar en contacto con el metal base, se genera un arco eléctrico que produce el calor necesario para fundir tanto el electrodo como los bordes de la unión.

La unión se forma cuando el metal fundido del electrodo y el metal base se mezclan en el baño de fusión. Al solidificarse, este baño crea el cordón de soldadura, cuya calidad depende de la estabilidad del arco y del control operativo.

Formación del arco y baño de fusión

Durante la operación, el fundente interno participa en la protección del baño líquido y en la formación de escoria. Esta protección ayuda a reducir la contaminación atmosférica y favorece una solidificación más controlada.

En procesos con protección gaseosa, el gas externo complementa esa función. En procesos autoprotegidos, el fundente asume un papel más crítico, por lo que la técnica del operador adquiere mayor importancia.

Variables que afectan la calidad

La corriente, el voltaje, la velocidad de avance, el stick-out y el ángulo de la pistola de soldadura influyen en la penetración, el perfil del cordón y la posibilidad de discontinuidades internas.

Cuando estas variables se descontrolan, pueden aparecer falta de fusión, inclusiones de escoria, porosidad o defectos entre pases. Por eso, la productividad del proceso FCAW debe gestionarse junto con criterios claros de calidad, inspección y trazabilidad.

Tipos y ventajas de la soldadura con núcleo fundente

La soldadura por arco con núcleo fundente se aplica principalmente en dos variantes: FCAW autoprotegido y FCAW con protección gaseosa. La elección depende del entorno, espesor, productividad requerida, tipo de junta y nivel de control de calidad exigido.

FCAW autoprotegido en campo

El FCAW autoprotegido no requiere gas externo. El fundente interno genera la protección necesaria durante la soldadura, lo que facilita trabajos en campo, montajes, estructuras expuestas y reparaciones donde el viento o la movilidad dificultan el uso de cilindros.

FCAW con protección gaseosa

El FCAW con protección gaseosa utiliza gas externo para complementar la acción del fundente. Se emplea con frecuencia en talleres, líneas de fabricación, componentes de alto espesor y aplicaciones donde se requiere mayor estabilidad del arco.

Variante	Ventaja principal	Limitación	Aplicación típica
FCAW autoprotegido	Mayor portabilidad	Exige más control operativo	Campo, estructuras y reparaciones
FCAW con gas	Arco más estable	Depende del gas externo	Talleres y fabricación pesada

Ventajas frente a otros procesos

Frente a procesos manuales más lentos, FCAW permite depositar mayor volumen de metal en menos tiempo. Esa productividad aporta valor en estructuras, tanques, tuberías y astilleros, siempre que el control técnico evite retrabajos y rechazos.

Aplicaciones industriales

La soldadura FCAW aporta valor cuando se requiere unir componentes de espesores medios y altos con buena productividad. Por eso, se utiliza en sectores donde el tiempo de fabricación, la resistencia de la unión y la continuidad operativa son factores críticos.

• Construcción e infraestructura: Puentes, vigas para rascacielos y torres de alta tensión.
• Energía, petróleo y gas: Tanques de almacenamiento, recipientes a presión, torres de destilación y componentes para plantas hidroeléctricas o eólicas.
• Minería y maquinaria pesada: Chasis de camiones mineros, tolvas, excavadoras y molinos industriales.
• Sector naval: Cascos de barcos, plataformas offshore (marinas) y muelles.

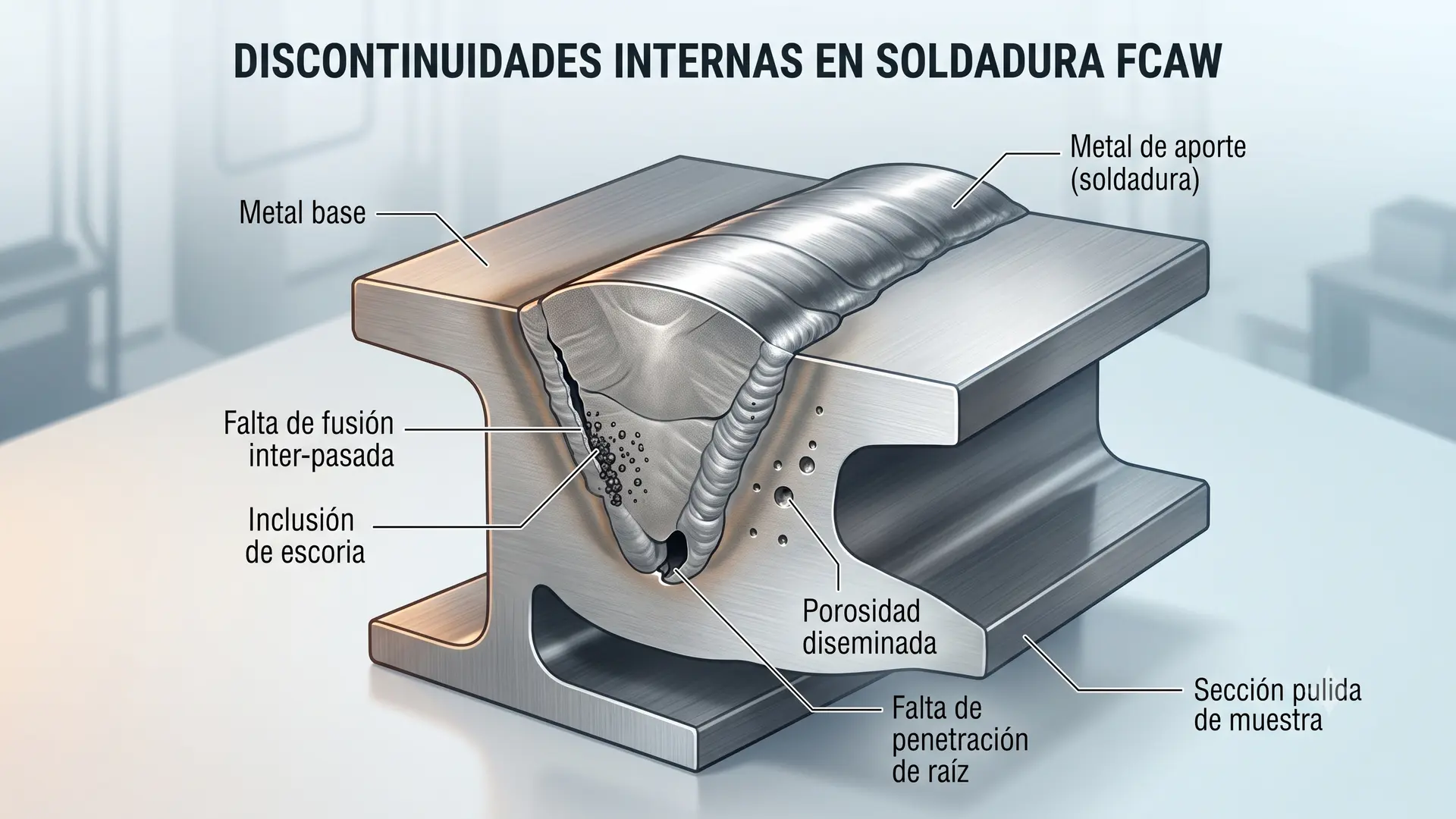

Discontinuidades que comprometen la calidad de la unión

La soldadura por arco con núcleo fundente ofrece alta productividad, pero puede generar discontinuidades si las variables del proceso, la limpieza entre pases o la técnica del operador no se controlan correctamente.

Una soldadura FCAW puede lucir aceptable en superficie y aun así contener indicaciones internas capaces de afectar la resistencia, la vida útil o la aceptación técnica del componente.

Discontinuidad		Cómo se produce	Cómo evitarla	Por qué importa
Falta de fusión	El metal de aporte no se une correctamente con el metal base o con pases anteriores por baja energía, ángulo incorrecto o velocidad excesiva.		Ajustar corriente, voltaje y velocidad de avance; controlar el ángulo de la pistola de soldadura y asegurar buena preparación de la junta.	Puede actuar como concentrador de esfuerzos en componentes sometidos a carga, presión o vibración.
Falta de penetración	La raíz de la junta no se fusiona completamente por parámetros insuficientes, mala apertura de raíz o técnica inadecuada.		Verificar diseño de junta, separación de raíz, energía de aporte y secuencia de pases según el procedimiento calificado.	Reduce la resistencia efectiva de la sección soldada y puede causar rechazo bajo criterios normativos.
Inclusiones de escoria	Restos del fundente quedan atrapados entre pases por limpieza deficiente, geometría compleja o mala manipulación del electrodo.		Limpiar mecánicamente cada pase, controlar la técnica de avance y evitar cordones que dificulten la remoción de escoria.	Generan discontinuidades internas que reducen la homogeneidad del cordón y pueden requerir reparación.
Porosidad	Se forman cavidades por humedad, contaminación, mala protección del baño, gas inadecuado o variaciones en la técnica.		Mantener consumibles secos, limpiar el metal base, controlar el gas de protección y evitar corrientes de aire en FCAW-G.	Puede comprometer la sanidad del cordón, especialmente cuando aparece agrupada o supera límites aceptables.
Defectos entre pases	El siguiente cordón encapsula escoria, irregularidades o falta de limpieza del pase anterior.		Inspeccionar visualmente cada pase, retirar escoria, corregir perfiles irregulares y seguir la secuencia aprobada.	Aumentan retrabajos, dificultan la inspección y afectan la trazabilidad de calidad.
Grietas	Aparecen por tensiones residuales, enfriamiento rápido, hidrógeno difusible, mala selección de consumible o falta de precalentamiento.		Aplicar precalentamiento cuando corresponda, controlar temperatura entre pases y usar consumibles adecuados al material base.	Son discontinuidades críticas porque pueden propagarse durante la operación y comprometer la integridad del activo.

En aplicaciones críticas, el problema no es solo que una discontinuidad exista. El verdadero riesgo es que no sea detectada, caracterizada y evaluada antes de que la unión entre en servicio.

¿Qué significa esto en la práctica?

En una planta, taller de fabricación o proyecto de montaje, una soldadura FCAW puede verse uniforme, limpia y correctamente perfilada en superficie. Sin embargo, eso no garantiza que internamente esté libre de falta de fusión, inclusiones de escoria, porosidad o defectos entre pases.

Riesgos para operación e integridad

Cuando una discontinuidad interna no se detecta a tiempo, el problema puede aparecer después como rechazo de inspección, reparación costosa, retraso de entrega o riesgo para la integridad del activo. En tuberías, tanques, estructuras o componentes sometidos a carga, presión o vibración, una indicación no evaluada puede convertirse en un punto vulnerable.

Por eso, la soldadura por arco con núcleo fundente no debe gestionarse solo desde la productividad. También requiere criterios de control, inspección y trazabilidad que permitan confirmar si la unión cumple con las exigencias del proyecto.

Cómo inspeccionar soldaduras FCAW críticas

Para planificar los Ensayos No Destructivos aplicados a inspección de una soldadura por arco con núcleo fundente, primero debes evaluar el contexto del proyecto: el tipo de junta, el espesor, qué tan crítico es el equipo y las normas aplicables.

Además, ten en cuenta que ningún método de inspección lo detecta todo. Por eso, la mejor práctica es combinar ensayos superficiales y volumétricos para no dejar ningún cabo suelto. Los tipos de ensayos no destructivos más comunes que aplican son:

Inspección visual y superficial

La inspección visual permite evaluar perfil del cordón, socavados, salpicaduras, grietas visibles, limpieza y acabado superficial. Puede complementarse con líquidos penetrantes o partículas magnéticas cuando se requiere detectar discontinuidades abiertas a la superficie.

Radiografía y ultrasonido

Para evaluar el interior de la unión se emplean métodos volumétricos como radiografía industrial, ultrasonido convencional, PAUT o TFM. La selección depende de la geometría, orientación esperada de la indicación, accesibilidad y requisitos de trazabilidad.

Resumen de los métodos de inspección más utilizados.

Método	Qué permite evaluar	Limitación principal
Visual	Perfil, acabado y defectos superficiales	No detecta discontinuidades internas
Líquidos penetrantes	Grietas abiertas a superficie	Solo aplica en discontinuidades abiertas
Partículas magnéticas	Defectos superficiales y subsuperficiales	Requiere material ferromagnético
Radiografía	Porosidad, inclusiones y volumetría	Menor eficacia ante indicaciones planares orientadas
Ultrasonido	Indicaciones internas	Depende de técnica, acceso y operador
PAUT / TFM	Caracterización avanzada y registro digital	Requiere procedimiento y personal calificado

Trazabilidad del reporte técnico

En aplicaciones críticas, inspeccionar no es solo detectar una indicación. También implica ubicarla, dimensionarla, documentarla y evaluarla frente a los criterios de aceptación definidos por el proyecto.

En el siguiente link te invito a descargar la lista técnica referente a la inspección de soldaduras FCAW críticas.

Normas y criterios de aceptación en FCAW

En soldaduras FCAW, una indicación detectada durante la inspección no siempre significa rechazo automático. Primero debe evaluarse según el código, norma o especificación aplicable al proyecto.

La diferencia entre indicación, discontinuidad y defecto es clave. Una indicación es una señal observada durante la inspección; una discontinuidad es una interrupción en la uniformidad del material, y un defecto es una discontinuidad que supera los límites permitidos.

ASME, AWS y API en soldadura

La normativa aplicable depende del activo, la industria y el servicio esperado. En estructuras metálicas suele emplearse AWS D1.1; en ductos, API 1104; y en inspección mediante ultrasonido, radiografía u otros métodos no destructivos, ASME Sección V puede utilizarse como referencia de examen.

Norma o código	Aplicación habitual	Aporte al control de calidad
AWS D1.1	Estructuras soldadas de acero	Define criterios para aceptación y reparación
API 1104	Soldaduras en ductos	Establece límites para indicaciones en tuberías
ASME Sección V	Ensayos no destructivos	Orienta métodos de examen e inspección
ASME IX	Calificación de procedimientos	Apoya la calificación de soldadores y WPS

¿Cuándo una indicación es defecto?

Una indicación se convierte en defecto cuando su tamaño, orientación, longitud, ubicación o acumulación supera los límites permitidos por el código aplicable. Por eso, la inspección debe entregar datos confiables, trazables y suficientemente claros para decidir si la soldadura se acepta, se repara o se rechaza.

PAUT y TFM para evaluar uniones de alta exigencia

En soldaduras FCAW críticas, detectar una indicación no siempre es suficiente. El inspector necesita conocer su ubicación, orientación, longitud, profundidad y relación con la geometría de la junta para evaluar si cumple los criterios del proyecto.

Detección de indicaciones internas

El Ultrasonido Phased Array, o PAUT para inspección de soldaduras con múltiples ángulos desde un mismo transductor. Esto mejora la cobertura del volumen inspeccionado y facilita la detección de indicaciones internas como falta de fusión, falta de penetración o discontinuidades entre pases.

Caracterización y dimensionamiento

El método TFM aporta una representación más detallada de la indicación, lo que ayuda a interpretar su forma, posición y posible criticidad. En uniones de alta exigencia, esta capacidad permite reducir incertidumbre durante la evaluación técnica.

Registro digital de la inspección

Además de detectar, PAUT y TFM permiten documentar la inspección con registros digitales. Esto mejora la trazabilidad, facilita auditorías y respalda decisiones de aceptación, reparación o rechazo.

Soluciones Sonatest para inspección de soldaduras FCAW

Cuando una soldadura FCAW forma parte de un activo crítico, la inspección debe aportar más que una señal. Debe ayudar a interpretar, dimensionar y documentar indicaciones con trazabilidad técnica.

En este contexto, Sonatest ofrece soluciones de inspección ultrasónica avanzadas para aplicaciones industriales en las que la confiabilidad de la unión soldada es determinante. Entre las que se pueden mencionar:

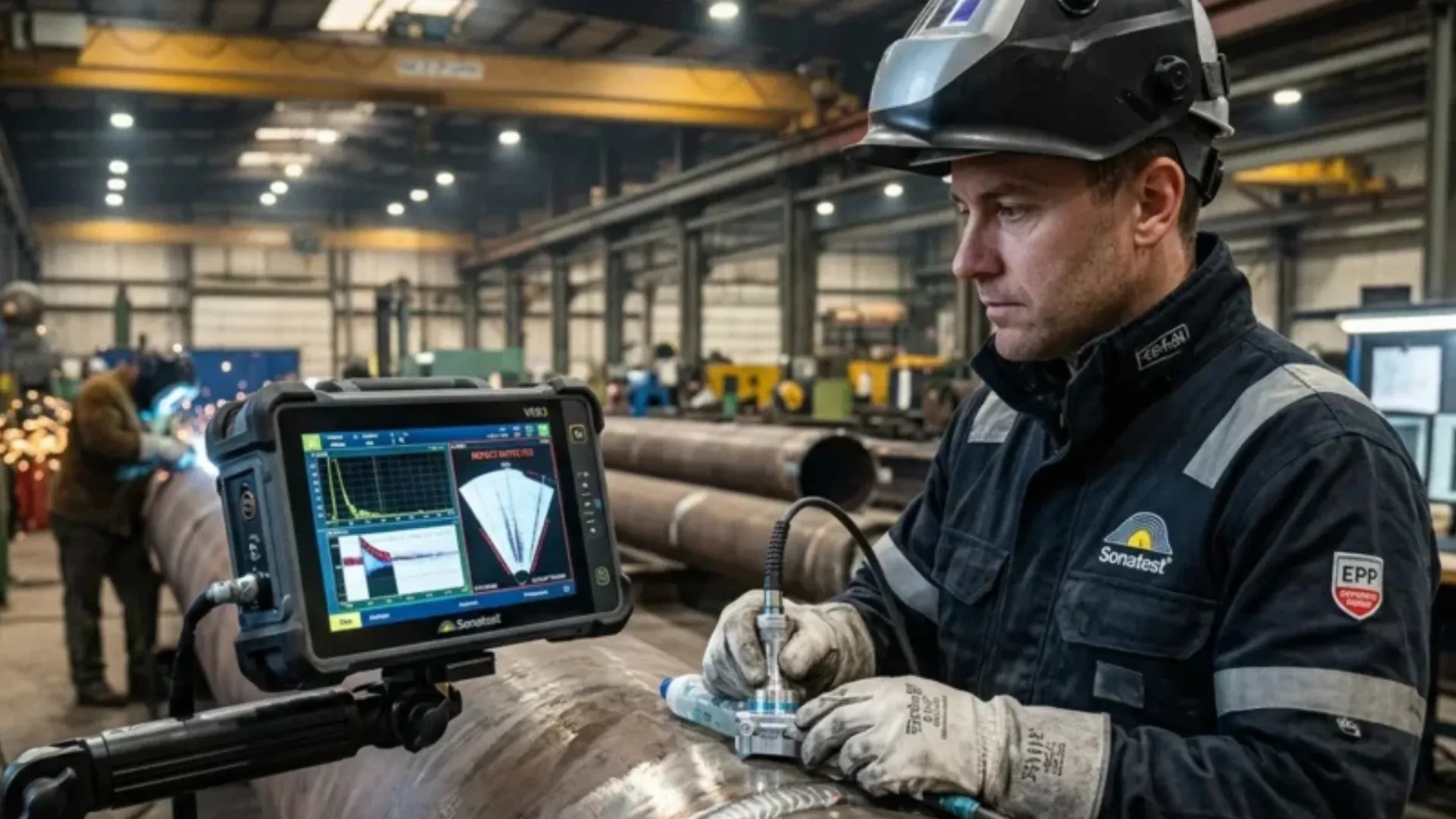

VEO3 para PAUT y TFM

El Sonatest VEO3 permite trabajar con tecnologías avanzadas como PAUT y TFM, útiles para evaluar soldaduras a tope, caracterizar discontinuidades internas y generar registros digitales de inspección. Este equipo ofrece una unidad PAUT robusta, portátil y fácil de usar, capaz de inspeccionar grandes longitudes de soldadura de forma rápida y eficiente.

Para responsables QA/QC, inspectores e ingenieros de integridad, estas capacidades ayudan a reducir incertidumbre al momento de aceptar, reparar o rechazar una unión soldada.

Wave para inspección ultrasónica

Wave está orientado a inspecciones ultrasónicas portátiles, con herramientas que apoyan la calibración, el análisis de señales y la interpretación de indicaciones en campo o taller.

Las soluciones de Sonatest están diseñadas para realizar inspecciones portátiles rápidas, eficientes y confiables. Constituyen la opción ideal para la inspección de soldaduras a tope conforme a las principales normativas internacionales y regionales.

Gracias a sus equipos de última generación y a su software líder para adquisición y análisis de datos, se permite obtener resultados de alta confiabilidad, reducir la incertidumbre en las evaluaciones, agilizar la configuración de las inspecciones y aumentar la velocidad de escaneo, optimizando la productividad en campo. En soldaduras FCAW, esto significa evaluar discontinuidades con mayor claridad, respaldar reportes técnicos y tomar decisiones con mejor fundamento.

Inspenet TV: Sonatest y tecnologías PAUT para END

Para complementar este enfoque, Inspenet TV entrevistó a Yannis Wallace, Area Sales Manager de Sonatest, durante ASNT 2024. En la conversación, se abordó cómo las tecnologías PAUT y soluciones como Veo3 y Prisma apoyan inspecciones más precisas en ensayos no destructivos.

La entrevista también destaca el avance de herramientas como TFM y TFMi, orientadas a mejorar la visualización de indicaciones internas y facilitar la interpretación técnica en aplicaciones industriales donde la confiabilidad de los resultados es decisiva.

¿Necesita mejorar la confiabilidad de sus inspecciones en soldaduras FCAW?

Las soluciones de ultrasonido avanzado de Sonatest ayudan a evaluar uniones críticas mediante tecnologías PAUT y TFM, con trazabilidad digital y soporte para decisiones de aceptación, reparación o rechazo.

Criterios para seleccionar tecnología de inspección

La selección de una tecnología de inspección no debe basarse solo en disponibilidad del equipo. Debe responder al tipo de soldadura, espesor, geometría de la junta, accesibilidad, código aplicable y criticidad del activo.

Espesor, geometría y código

En soldaduras FCAW de alto espesor, juntas complejas o componentes críticos, la técnica seleccionada debe ofrecer cobertura suficiente del volumen inspeccionado. También debe estar alineada con el procedimiento aprobado, la norma aplicable y los criterios de aceptación del proyecto.

Productividad y trazabilidad

Cuando se inspeccionan muchas uniones, la productividad también importa. Sin embargo, la velocidad de inspección debe ir acompañada de registros claros, datos verificables y reportes que permitan justificar decisiones de aceptación, reparación o rechazo.

Conclusión

La soldadura por arco con núcleo fundente aporta productividad, versatilidad y alto rendimiento en aplicaciones industriales exigentes. Sin embargo, su valor real depende del control del proceso, la prevención de discontinuidades y la verificación confiable de la unión. En proyectos donde la calidad soldada impacta la seguridad, la operación y la integridad del activo, combinar buenas prácticas de FCAW con inspección avanzada permite lograr uniones más productivas, confiables e inspeccionables.

Reerencias

1. American Petroleum Institute. (2021). API Standard 1104: Welding of pipelines and related facilities (22nd ed.). American Petroleum Institute.
2. American Society of Mechanical Engineers. (2025). BPVC Section V: Nondestructive examination. ASME.
3. American Society of Mechanical Engineers. (2025). BPVC Section IX: Welding, brazing, and fusing qualifications. ASME.
4. American Welding Society. (2025). AWS D1.1/D1.1M:2025: Structural welding code, Steel. American Welding Society.
5. International Organization for Standardization. (2018). ISO 17640:2018: Non-destructive testing of welds, Ultrasonic testing, Techniques, testing levels, and assessment. ISO.
6. Sonatest. (n.d.). Applications & solutions: Weld inspection. Sonatest.
7. Sonatest. (n.d.). PAUT butt weld inspection utilising the VEO3. Sonatest.
8. Sonatest. (n.d.). TFM and TFMi for butt weld inspection and defect characterisation. Sonatest.
9. Sonatest. (n.d.). Ultrasonic butt weld inspection with the Wave. Sonatest.
