La integración de Sensores UT permanente con Inspección basada en riesgo cambia la gestión del adelgazamiento: el espesor deja de ser una fotografía aislada y pasa a convertirse en una tendencia útil para decidir. El Monitoreo continuo de corrosión mejora la resolución temporal de la Medición de espesores, mientras el Ultrasonido industrial aporta trazabilidad técnica. El reto no es acumular datos, sino validarlos, relacionarlos con mecanismos de daño y convertirlos en un Plan de inspección que responda al riesgo real del activo.
Sensores UT permanentes para corrosión localizada
La inspección ultrasónica manual ofrece una lectura puntual. Los Sensores UT permanente permanecen instalados en una ubicación seleccionada y permiten obtener series temporales desde prácticamente el mismo punto físico. Esa repetibilidad reduce parte de la variabilidad asociada con reposicionamiento, acoplamiento y preparación superficial.
Para corrosión localizada, la ubicación del sensor es tan importante como su resolución. Un sistema puede medir con gran precisión una zona que no represente el mínimo espesor ni el mecanismo dominante. Por eso, la selección debe partir del historial de daño y de la ingeniería de corrosión.
Requisitos previos para la instalación:
- Inyecciones químicas, mezclas o cambios bruscos de composición.
- Puntos bajos, dead legs y zonas con acumulación de agua o sólidos.
- Codos, reducciones y sectores con erosión-corrosión potencial.
- Áreas donde inspecciones previas localizaron pérdida metálica acelerada.
- Circuitos donde una variación de proceso pueda modificar la tasa de daño.
El Monitoreo continuo de corrosión funciona mejor cuando responde a una hipótesis concreta como; qué mecanismo se espera, dónde debería manifestarse y qué decisión cambiaría si la tasa aumenta. Instalar sensores sin esa pregunta previa produce información, pero no necesariamente conocimiento accionable.
La Medición de espesores permanente tampoco debe interpretarse como sustituto universal de un mapeo. Una ubicación fija proporciona gran resolución temporal; un escaneo proporciona cobertura espacial. Ambas capacidades son complementarias y deberían combinarse dentro del Plan de inspección cuando exista riesgo de daño localizado.
Estrategia híbrida sólida:
- Usar técnicas de cobertura para localizar y dimensionar el daño.
- Instalar Sensores UT permanente en posiciones representativas o críticas.
- Comparar la tendencia con variables del proceso y mecanismos esperados.
- Ampliar la cobertura cuando la tendencia indique aceleración o comportamiento anómalo.
Monitoreo continuo de corrosión y calidad del dato
La cantidad de registros no define la calidad del programa. En Sensores UT permanente, una diferencia pequeña de espesor puede deberse a pérdida metálica real, pero también a temperatura, electrónica, acoplamiento, condición superficial o procesamiento de señal.
Por eso, el Monitoreo continuo de corrosión necesita reglas de validación antes de calcular tasas. La primera pregunta no debería ser ¿cuánto cambió el espesor?, sino ¿el cambio supera la incertidumbre del sistema y se mantiene en el tiempo?
Los controles mínimos deben cubrir:
- Calibración inicial y verificación periódica del canal de medición.
- Compensación por temperatura y conocimiento de su efecto sobre la velocidad acústica.
- Estabilidad del acoplamiento y de la fijación mecánica del transductor.
- Calidad de señal, relación señal-ruido y criterios para descartar valores atípicos.
- Trazabilidad de configuración, firmware, mantenimiento y cambios de instalación.
ISO 16809:2025 establece principios para la determinación ultrasónica de espesores mediante técnicas basadas en tiempo de vuelo. ASTM E797/E797M-21 constituye otra referencia útil para Medición de espesores por pulse-echo de contacto. Estas normas no convierten automáticamente un sistema permanente en un programa de integridad, pero ayudan a estructurar requisitos metrológicos y de ensayo.
El flujo recomendado es simple y disciplinado:
- Dato bruto: lectura generada por el sistema.
- Dato validado: lectura que supera controles de calidad.
- Tendencia: comportamiento confirmado durante una ventana temporal adecuada.
- Interpretación: relación con mecanismo, proceso y localización.
- Decisión: acción documentada dentro del Plan de inspección.
Supóngase un componente que pasa de 10,0 mm a 9,6 mm en dos años. Una Medición de espesores convencional permitiría calcular una tasa promedio de 0,20 mm/año. Esa cifra no revela si la pérdida fue uniforme o si ocurrió durante un evento operativo breve.
Con Monitoreo continuo de corrosión, la serie temporal puede mostrar cuándo comenzó la aceleración. Si coincide con un aumento de temperatura, cambio de caudal, presencia de agua o modificación química, el equipo de integridad obtiene una pista operacional que una evaluación periódica no habría mostrado.
Los Sensores UT permanente aportan así una resolución temporal valiosa, pero la pendiente matemática no debe aceptarse automáticamente como tasa de corrosión. Debe verificarse que el período analizado sea suficiente respecto de la precisión, repetibilidad y variabilidad del sistema.
Inspección basada en riesgo con datos UT continuos
La Inspección basada en riesgo prioriza recursos considerando probabilidad y consecuencia de falla. API RP 580 define elementos para establecer y mantener un programa RBI, mientras API RP 581 proporciona una metodología cuantitativa para evaluar riesgo y apoyar la planificación.
Los Sensores UT permanente pueden enriquecer ese proceso porque proporcionan evidencia más frecuente sobre un parámetro de deterioro.
El dato continuo debería entrar al RBI mediante una cadena de decisión:
- Validar la señal y confirmar que el cambio es real.
- Revisar si la ubicación representa el mecanismo de daño evaluado.
- Comparar la tendencia con datos históricos y condiciones de proceso.
- Determinar si cambia la probabilidad de falla o la confianza del análisis.
- Actualizar el Plan de inspección solo cuando la evidencia lo justifique.
El Monitoreo continuo de corrosión no elimina la necesidad de conocimiento del mecanismo. Una aceleración en un punto cercano a una inyección puede justificar inspección adicional en esa zona, pero no necesariamente permite extrapolar la nueva tasa a un circuito completo.
Un modelo de respuesta por niveles ayuda a evitar sobre-reacciones:
- Nivel 1 – Desviación: se detecta un cambio estadístico y se valida el sistema.
- Nivel 2 – Tendencia: la pérdida se confirma y se revisa el mecanismo.
- Nivel 3 – Impacto RBI: se determina si la nueva evidencia modifica riesgo, intervalo o técnica.
- Nivel 4 – Acción: se ejecuta inspección, mitigación, reparación o evaluación de ingeniería.
Este enfoque evita convertir cada oscilación de Ultrasonido industrial en una intervención. También evita el extremo opuesto: ignorar una tendencia relevante hasta la siguiente campaña calendario.
DNV-RP-G101 adopta igualmente un enfoque de Inspección basada en riesgo para equipos estáticos offshore y enfatiza el mantenimiento del programa durante la vida del activo. La idea es coherente con el uso de datos continuos: RBI debe actualizarse cuando aparece nueva información confiable, no permanecer congelado.
De la medición de espesores al plan de inspección
El retorno real aparece cuando la medición ultrasónica de espesor modifica una decisión. Para lograrlo, los datos deben conectarse con un procedimiento que defina responsables, umbrales, criterios de validación y acciones permitidas.
Un programa de inspección dinámico no significa cambiar fechas cada vez que llega una lectura. Significa contar con reglas para mantener, adelantar o ampliar actividades cuando el comportamiento del activo se aparta de las premisas utilizadas en la planificación.

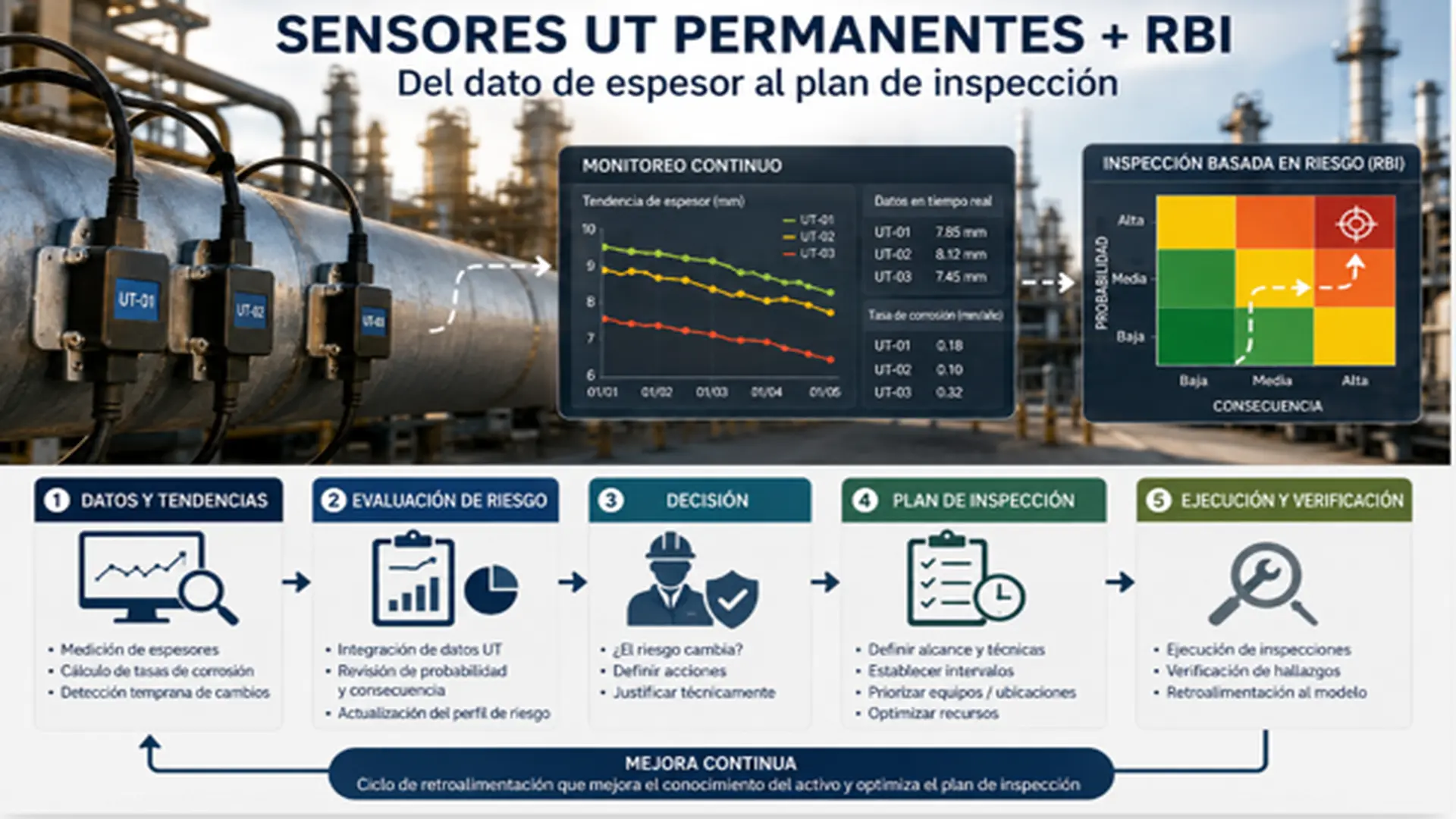

Secuencia práctica estructurada en cinco pasos:
- Validar la señal: revisar temperatura, calidad del eco, estabilidad y anomalías.
- Confirmar la tendencia: utilizar una ventana temporal coherente con la incertidumbre.
- Revisar el mecanismo: comprobar que el patrón concuerda con el daño esperado.
- Actualizar el riesgo: evaluar si la evidencia afecta la Inspección basada en riesgo.
- Definir la acción: especificar técnica, alcance, ubicación, fecha y objetivo.
Los Sensores UT permanente también permiten comprobar la respuesta a una medida de mitigación. Si se ajusta un inhibidor, una temperatura o una condición de operación, el seguimiento continuo de corrosión ayuda a observar si la tendencia posterior cambia de forma consistente.
Esto transforma el Ultrasonido industrial en una herramienta de retroalimentación operacional. La pregunta deja de ser únicamente cuánto espesor queda y pasa a incluir a qué velocidad cambia, bajo qué condiciones y con qué nivel de confianza.
El programa de inspección puede considerar:
- Ampliar la medición ultrasónica de espesor alrededor del punto instrumentado.
- Ejecutar mapeo UT, PAUT u otra técnica con mayor cobertura, según el mecanismo.
- Revisar variables de proceso y efectividad de mitigaciones.
- Recalcular vida remanente o solicitar una evaluación de aptitud para servicio cuando corresponda.
- Revisar la Inspección basada en riesgo y la prioridad del circuito.
Para instalaciones maduras, el mejor escenario es un circuito de aprendizaje: inspecciones de cobertura encuentran zonas críticas; los Sensores UT permanente siguen la evolución; el seguimiento continuo de corrosión identifica cambios; la metodología RBI determina relevancia; y el programa de inspección ajusta la respuesta.
Checklist práctico UT + RBI
Antes de integrar datos UT al proceso RBI, verificar:
Regla práctica: dato confiable → tendencia confirmada → riesgo actualizado → acción justificada.
Conclusiones
Los Sensores UT permanente permiten cerrar la brecha temporal entre campañas, pero su valor depende de ubicación, calidad y contexto. Integrados con seguimiento continuo de corrosión, medición ultrasónica de espesor confiable y Ultrasonido industrial, pueden aportar evidencia útil a la metodología RBI. La clave es establecer un flujo que valide la tendencia, confirme el mecanismo y determine su impacto antes de modificar el programa de inspección. El sensor genera lecturas; la ingeniería de integridad convierte esas lecturas en decisiones defendibles.
Referencias
- American Petroleum Institute. (2023). API Recommended Practice 580: Elements of a Risk-Based Inspection Program (4th ed.). American Petroleum Institute.
- American Petroleum Institute. (2025). API Recommended Practice 581: Risk-Based Inspection Methodology (4th ed.). American Petroleum Institute.
- ASTM International. (2021). ASTM E797/E797M-21: Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method. ASTM International.
- DNV. (2021). DNV-RP-G101: Risk based inspection of offshore topsides static mechanical equipment. DNV.
- International Organization for Standardization. (2025). ISO 16809:2025: Non-destructive testing – Ultrasonic thickness determination (3rd ed.). ISO.
FAQs sobre sensores UT permanentes y RBI
¿Los sensores UT reemplazan la inspección periódica?
No. Los sensores UT fijos aportan resolución temporal en posiciones específicas; las inspecciones de cobertura determinan extensión y distribución del daño. El programa de inspección debería combinar ambas capacidades según el mecanismo y el riesgo.
¿Qué aporta el monitoreo permanente a RBI?
El seguimiento continuo de corrosión puede detectar aceleraciones o estabilizaciones entre campañas. Cuando la tendencia es representativa y confiable, la metodología RBI puede utilizarla para revisar incertidumbre, prioridades e intervalos.
¿Qué variables pueden afectar las lecturas UT?
Temperatura, acoplamiento, condición superficial, velocidad acústica, configuración, electrónica y geometría pueden afectar la medición ultrasónica de espesor. Por eso, todo programa de UT industrial necesita controles de calidad antes de interpretar tendencias.
¿Una alarma de espesor obliga a adelantar una inspección?
No necesariamente. Los sensores UT fijos deben activar primero una validación. Después se revisan tendencia, mecanismo, representatividad y efecto sobre la metodología RBI antes de cambiar el programa de inspección.
¿Dónde conviene instalar sensores permanentes?
En ubicaciones vinculadas con mecanismos de daño relevantes, historial de pérdida metálica y condiciones variables. El seguimiento continuo de corrosión aporta más cuando puede reducir una incertidumbre concreta de integridad.
