Revamp de instalaciones petroleras: Ingeniería de detalle para aumentar capacidad

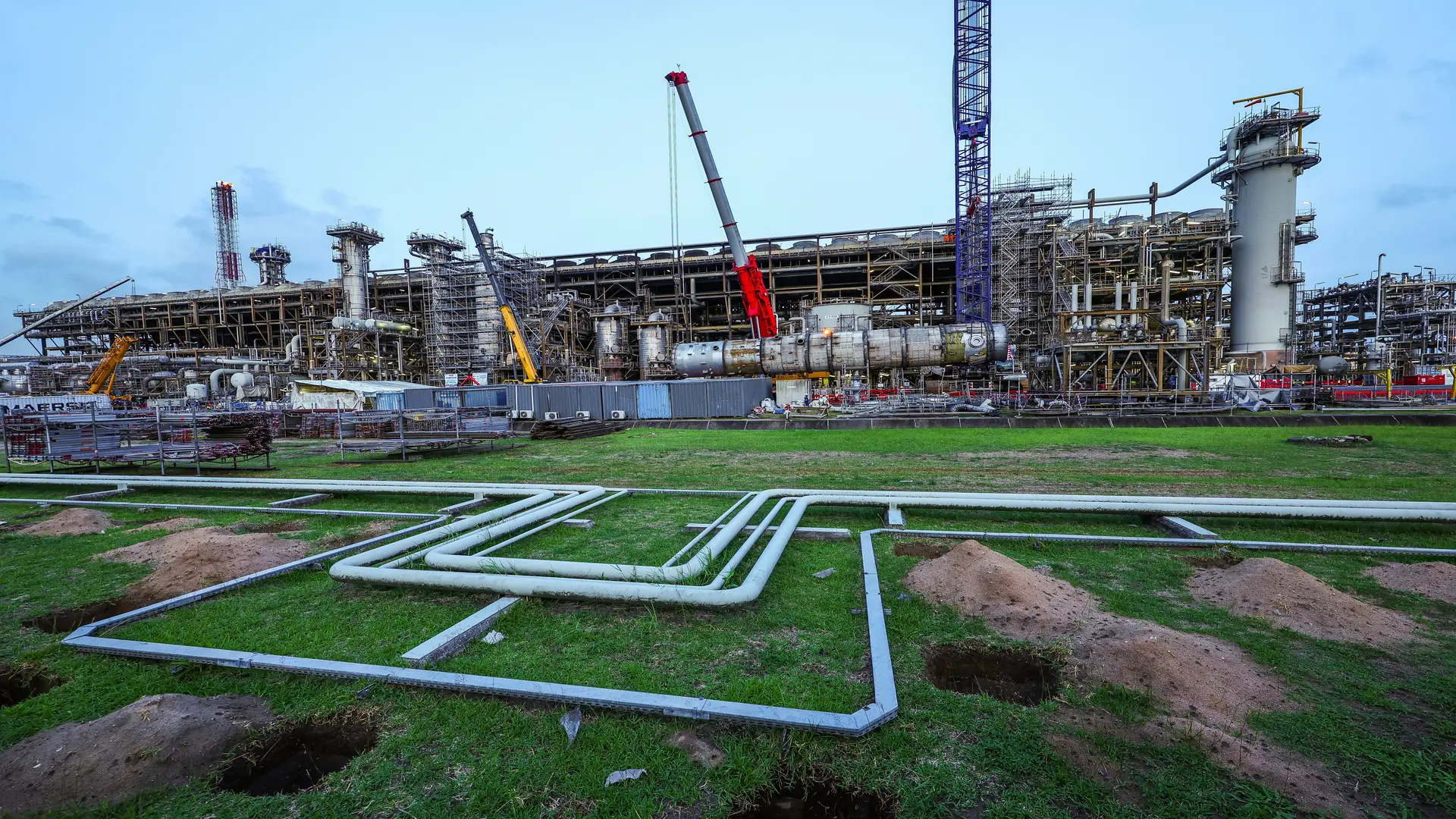

Una instalación petrolera puede disponer de reservas, mercado y equipos operativos, pero continuar produciendo por debajo de su potencial debido a restricciones acumuladas. Tuberías subdimensionadas, separadores saturados, sistemas de alivio limitados o instrumentos obsoletos pueden convertirse en cuellos de botella. Frente a este escenario, un revamp permite recuperar capacidad sin construir una planta completamente nueva. Su éxito depende de una ingeniería básica bien fundamentada y de un diseño de ingeniería de detalle capaz de transformar los objetivos productivos en modificaciones seguras, construibles y compatibles con la operación.

Revamp ante restricciones de capacidad

Qué debe resolver una intervención

Un revamp es una intervención planificada sobre una instalación en operación para modificar, reemplazar o incorporar equipos y sistemas. Su objetivo puede ser aumentar la producción, procesar una alimentación diferente, elevar la confiabilidad, reducir emisiones, mejorar la eficiencia energética o cumplir requisitos técnicos actualizados.

A diferencia de un proyecto greenfield, la modernización de plantas debe trabajar con restricciones reales: espacios congestionados, documentación incompleta, equipos envejecidos, ventanas de parada limitadas e interfaces entre tecnologías de distintas generaciones. Por ello, el proyecto no comienza dibujando nuevas líneas, sino comprobando cómo funciona actualmente la instalación.

El primer paso práctico consiste en establecer una línea base operativa. Deben revisarse los caudales, presiones, temperaturas, composiciones, consumos energéticos, frecuencia de fallas, historial de inspección y capacidad disponible de cada sistema. Esta evaluación permite distinguir entre la capacidad nominal indicada en los documentos originales y la capacidad que el activo puede sostener de manera segura.

Localización del cuello de botella

También es necesario localizar el cuello de botella dominante. Incrementar la capacidad de bombeo no elevará la producción si el separador aguas abajo ya opera cerca de su límite. De igual manera, ampliar una línea puede trasladar la restricción hacia una válvula de control, un intercambiador, un sistema de venteo o una unidad de tratamiento.

Los estudios de debottlenecking deben analizar la planta como un sistema interdependiente. Los balances de masa y energía, la simulación de procesos, las curvas hidráulicas y la verificación de escenarios operativos ayudan a establecer qué modificaciones producen un beneficio medible. Estos análisis forman parte de los servicios de ingeniería para petróleo y gas requeridos antes de autorizar inversiones.

Un objetivo productivo medible

Una definición útil del objetivo debe ser cuantificable; aumentar el procesamiento de 80.000 a 95.000 barriles diarios, reducir una caída de presión determinada o recuperar capacidad de compresión. El diseño de ingeniería de detalle será más sólido cuando producción, operaciones, mantenimiento, inspección y seguridad compartan estos criterios desde el inicio.

Ingeniería básica para definir alcance y opciones

Entregables para decidir la inversión

La ingeniería básica convierte una necesidad de negocio en una solución técnica definida. En esta fase se confirma la capacidad requerida, se comparan alternativas y se identifican los sistemas que deben modificarse. Su resultado debe permitir decidir si el revamp es técnica, económica y operativamente viable.

Entre sus entregables habituales se encuentran las bases de diseño, diagramas de flujo, balances de masa y energía, diagramas de tuberías e instrumentación preliminares, listas de equipos, hojas de datos, filosofías de control y estimaciones de costos. También debe establecerse la estrategia de ejecución y el nivel de intervención durante la parada.

Comparación de alternativas

La ingeniería básica debe comparar alternativas con criterios homogéneos. Para ampliar un sistema de bombeo, las opciones podrían incluir cambiar impulsores, instalar bombas en paralelo, sustituir equipos o reducir pérdidas de carga. Cada alternativa modifica el costo, el consumo energético, el plazo, la mantenibilidad y el riesgo de ejecución.

Un error frecuente es seleccionar la opción con menor inversión inicial sin considerar las interferencias, las horas de parada o la pérdida de producción. En la modernización de plantas, una alternativa aparentemente económica puede resultar más costosa si requiere demoliciones extensas o una parada mayor de la permitida.

La evaluación debe incorporar estudios HAZID o HAZOP, análisis de constructibilidad, revisión de mantenibilidad y una estimación del impacto productivo durante la ejecución. Cuando existan datos insuficientes, la ingeniería para instalaciones existentes debe incluir levantamientos de campo, escaneo láser, inspecciones y verificación de documentos conforme a obra.

Integración multidisciplinaria

Una organización multidisciplinaria puede participar mediante ingeniería conceptual, ingeniería básica, FEED, estimación de costos y planificación. El valor no reside únicamente en producir documentos, sino en integrar procesos, piping, equipos, civil, electricidad, instrumentación y seguridad antes de congelar el alcance.

Esta integración evita que el diseño de ingeniería de detalle comience con información contradictoria. Una buena práctica consiste en cerrar la fase con una lista de pendientes, criterios de aceptación, estimación de clase adecuada y matriz de interfaces. Así, los servicios de diseño de ingeniería parten de una solución aprobada y no de supuestos dispersos.

Diseño de ingeniería de detalle para el revamp

Del concepto a los paquetes de construcción

El diseño de ingeniería de detalle transforma la alternativa seleccionada en información apta para procura, fabricación, construcción, pruebas y puesta en marcha. En esta etapa se definen dimensiones, materiales, soportes, conexiones, rutas, especificaciones y secuencias de intervención.

Los entregables pueden incluir P&ID emitidos para construcción, planos de equipos y piping, isométricos, modelos tridimensionales, listas de líneas, especificaciones de materiales, cálculos hidráulicos, análisis de flexibilidad, planos civiles y diagramas eléctricos. También deben prepararse las requisiciones, cómputos de materiales y paquetes de construcción.

Tie-ins, levantamientos e interferencias

En un revamp, el diseño de ingeniería de detalle debe resolver cómo conectar lo nuevo con lo existente. Esto exige identificar tie-ins, aislamiento de sistemas, drenajes, venteos, servicios temporales y condiciones para pruebas. Cada punto de conexión debe tener coordenadas verificadas, diámetro, clase, material, orientación y ventana prevista de ejecución.

La calidad de los levantamientos es determinante. Los planos históricos pueden no reflejar modificaciones realizadas durante décadas de operación. La ingeniería para instalaciones existentes debe verificar en campo los elementos críticos y utilizar nubes de puntos cuando la congestión o la precisión requerida lo justifiquen.

El modelo 3D ayuda a detectar interferencias, pero no sustituye el criterio de constructibilidad. Los equipos de operación, mantenimiento y construcción deben revisar accesos, espacio para soldadura, retiro de válvulas, izaje de equipos y desmontaje futuro. Los servicios de diseño de ingeniería tienen que incorporar estas observaciones antes de emitir documentos finales.

Preparación de la parada de planta

Otro aspecto decisivo es la planificación de la parada. El diseño de ingeniería de detalle debe separar las actividades que pueden ejecutarse con la planta operativa de aquellas que requieren aislamiento, despresurización o paro total. Prefabricar spools, soportes y estructuras reduce el trabajo crítico durante la ventana de intervención.

La programación debe vincular entregables, procura y construcción. Un equipo de larga fabricación puede controlar la fecha de arranque, mientras que un tie-in mal definido puede extender la parada. Por eso, los servicios de ingeniería para petróleo y gas deben coordinar la secuencia técnica con el cronograma y la estimación de costos.

La capacidad multidisciplinaria resulta pertinente cuando el operador necesita mantener la trazabilidad entre la necesidad productiva, las decisiones de diseño y los paquetes de ejecución, sin fragmentar las interfaces entre especialidades.

Integración en instalaciones existentes

Verificación del activo receptor

La integración física comienza con información confiable. Antes de liberar la procura, la ingeniería para instalaciones existentes debe verificar dimensiones, materiales, elevaciones, capacidad estructural, disponibilidad eléctrica y señales en los sistemas de control. Una desviación pequeña puede inutilizar un spool prefabricado o impedir el montaje de un equipo.

También deben evaluarse las condiciones mecánicas del activo receptor. No es suficiente que una tubería tenga el diámetro correcto: debe conocerse su espesor remanente, mecanismo de daño, historial de reparaciones y aptitud para las nuevas condiciones. API 570 y API RP 574 aportan referencias para inspección, evaluación, reparación y alteración de sistemas de tuberías en servicio.

Nuevas condiciones y gestión del cambio

La modernización de plantas puede cambiar presiones, temperaturas, composiciones o ciclos operativos. Estos cambios deben compararse con las bases originales y con el estado actual de los equipos. Cuando las nuevas condiciones exceden los límites permitidos, será necesario sustituir componentes, reclasificar el sistema o realizar una evaluación de aptitud para el servicio.

Las modificaciones también deben someterse a gestión del cambio. La regulación de Process Safety Management de OSHA exige gestionar los cambios que afecten sustancias, tecnología, equipos, procedimientos o instalaciones cubiertas. El proceso debe documentar la base técnica, el impacto en seguridad, los cambios procedimentales y la autorización correspondiente.

Preparación para un arranque seguro

Antes del arranque se requiere una revisión de seguridad previa a la puesta en servicio. Debe comprobarse que la construcción corresponde al diseño, que los procedimientos están disponibles, que las recomendaciones de riesgos fueron atendidas y que el personal recibió capacitación. El diseño de ingeniería de detalle debe facilitar esta verificación mediante registros trazables.

Una estrategia robusta de ingeniería para instalaciones existentes incluye walkdowns multidisciplinarios, listas de verificación, control de redlines y actualización de documentos conforme a obra. Sin esta disciplina, la planta puede arrancar con información obsoleta, trasladando incertidumbre hacia operaciones, mantenimiento e inspección.

Normas aplicables al revamp

Un revamp puede intervenir activos gobernados por códigos diferentes. ASME B31.3 aplica al diseño, materiales, fabricación, examen y pruebas de tuberías de proceso; API 570 orienta la inspección, reparación y alteración del piping en servicio. Para recipientes se consideran ASME VIII y API 510, según se trate de partes nuevas o equipos existentes.

Los sistemas de alivio requieren API 520 y API 521; los tanques, API 650 y API 653; y equipos rotativos como bombas y compresores pueden remitir a API 610 y API 617. NFPA 70 o la normativa IEC aplicable cubre electricidad y áreas clasificadas, mientras IEC 61511 orienta el ciclo de vida de los sistemas instrumentados de seguridad.

El diseño de ingeniería de detalle debe establecer una matriz por disciplina, edición contractual y jurisdicción. La selección depende del activo, servicio y alcance del cambio; no todas las normas aplican a todos los proyectos. Los servicios de ingeniería para petróleo y gas deben coordinar sus interfaces y documentar los criterios empleados, especialmente en tie-ins y equipos existentes.

Flexibilidad, cargas y soportes

Cuando se conecta una línea nueva a otra existente, debe verificarse la clasificación de presión-temperatura de cada componente. ASME B31.3 también requiere considerar cargas sostenidas, expansión térmica, movimientos de soportes, vibración y desplazamientos impuestos por equipos.

El análisis de flexibilidad adquiere especial importancia porque las rutas disponibles suelen estar restringidas. Una línea que cumple por presión puede transmitir cargas inaceptables a una boquilla. Los servicios de diseño de ingeniería deben evaluar esfuerzos, desplazamientos, reacciones y ciclos térmicos, además de definir soportes adecuados.

Soldadura, examen y pruebas

Las soldaduras de campo, los empates y las pruebas deben planificarse desde la ingeniería. ASME B31.3, AWS, entre otras, establece requisitos para fabricación, examen y testing, pero el proyecto debe definir su aplicación concreta mediante especificaciones, clases de inspección, criterios de aceptación y paquetes de prueba.

Cuando una prueba hidrostática no sea viable por contaminación, peso o imposibilidad de aislar equipos, cualquier alternativa debe evaluarse conforme al código y a los requisitos del propietario. La ingeniería para instalaciones existentes debe documentar la justificación, los límites del sistema y las medidas de seguridad.

La revisión conjunta de las normas, requisitos regulatorios y estándares del operador permite cubrir tanto el nuevo diseño como la condición del sistema receptor. Esta visión evita tratar el tie-in como una conexión aislada y fortalece el control de integridad durante la modernización de plantas.

Tecnoconsult y la ingeniería para revamps petroleros

La ejecución de un revamp exige coordinar disciplinas que normalmente avanzan en paralelo y convergen en cada modificación de campo. En este contexto, Tecnoconsult aporta ingeniería conceptual, ingeniería básica y diseño de ingeniería de detalle, además de estimación de costos y planificación para instalaciones de petróleo, gas, refinación y petroquímica.

Su participación resulta técnicamente pertinente cuando el operador necesita convertir una restricción de capacidad en paquetes ejecutables sin perder el control de las interfaces. Los servicios de ingeniería para petróleo y gas pueden integrar procesos, piping, equipos, civil, electricidad e instrumentación, mientras verifican tie-ins, constructibilidad, secuencias de parada y condiciones del activo existente.

Para más información, te invito a ver la entrevista realizada por Inspenet al Ing. Pablo Videtta, Vicepresidente de Desarrollo de Negocios de Tecnoconsult , con más de 35 años en gestión, especialmente en dirección, alcance y control de proyectos. Destacando la importancia de la inteligencia artificial en los procesos de ingeniería y diseño, y la adaptación a estas nuevas tecnologías y el aprovechamiento de las ventajas competitivas que ofrecen.

Esta integración no sustituye las decisiones del propietario ni la validación en campo. Su utilidad consiste en mantener la trazabilidad desde la necesidad productiva hasta la procura, construcción y puesta en marcha, reduciendo inconsistencias entre documentos. Así, los servicios de diseño de ingeniería respaldan una modernización de plantas enfocada en aumentar la capacidad con seguridad, control de costos y menor exposición a retrabajos.

En resumen, TecnoConsult se posiciona como una empresa líder en consultoría y servicios de ingeniería, ofreciendo soluciones integrales y tecnológicas en diversos sectores industriales.

Conclusión

Un revamp aumenta la producción cuando elimina restricciones reales sin crear nuevos riesgos ni desplazar los cuellos de botella. La ingeniería básica define la alternativa y demuestra su viabilidad; el diseño de ingeniería de detalle la convierte en una solución construible, verificable y lista para arrancar. La revisión de campo, la planificación de tie-ins, la gestión del cambio y la aplicación de ASME B31.3 son esenciales en la ingeniería de instalaciones existentes. Con integración multidisciplinaria y decisiones basadas en datos, la inversión puede traducirse en capacidad sostenible, confiabilidad y mayor vida útil del activo.

Referencias

1. American Petroleum Institute. (2025). API strengthens piping inspection standards with new updates.
2. American Society of Mechanical Engineers. (2024). ASME B31.3-2024: Process piping.
3. American Society of Mechanical Engineers. (2025). BPVC Section VIII, Division 1: Rules for construction of pressure vessels.
4. International Electrotechnical Commission. (2016). IEC 61511-1: Functional safety—Safety instrumented systems for the process industry sector.
5. National Fire Protection Association. (s. f.). NFPA 70: National Electrical Code.
6. Occupational Safety and Health Administration. (s. f.). 29 CFR 1910.119: Process safety management of highly hazardous chemicals.
7. Tecnoconsult. (s. f.). Engineering services and EPCm projects.
