RBI digital: integrar API 510, 570 y 653 sin fricción

Cuando la inspección visual o la lectura de espesor no reflejan el riesgo actual, la información queda aislada y pierde valor para la toma de decisiones. El RBI digital convierte mediciones, hallazgos visuales, mecanismos de daño, historial e impacto operativo en una priorización técnica para activos críticos.

En instalaciones con recipientes a presión, sistemas de tuberías y tanques de almacenamiento, el deterioro no se limita al alcance de una sola norma, bajo este contexto las normas API 510, API 570 y API 653 se aplican a diferentes tipos de activos, mientras API 580 y API 581 establecen la lógica para desarrollar, implementar, mantener y cuantificar un programa RBI orientado a los equipos que representan mayor riesgo.

RBI digital: Del dato aislado al riesgo

El espesor medido en campo no tiene valor estratégico si permanece desconectado del mecanismo de daño, la tasa de corrosión, el espesor mínimo requerido y la consecuencia de falla. La utilidad técnica aparece cuando permite decidir si un activo debe inspeccionarse, repararse, mitigarse o mantenerse bajo seguimiento.

En una estrategia de inspección basada en riesgo, cada lectura debe alimentar una evaluación más amplia. El objetivo técnico es interpretar qué significa cada medición frente al servicio, historial de inspección, degradación esperada, efectividad de inspección e intervalos máximos permitidos por el código aplicable.

A través de la digitalización de la Inspección Basada en Riesgo (RBI) la información ya no estará recopilada en archivos separados. Una medición puede actualizar tendencias, modificar criticidad, respaldar recomendaciones y orientar recursos hacia activos de alto riesgo, evitando que la planificación dependa de rutinas con bajo impacto en la reducción del riesgo.

PoF, CoF y efectividad de inspección

API 581 aporta la metodología cuantitativa para calcular riesgo mediante la relación entre Probabilidad de Falla (PoF) y Consecuencia de Falla (CoF). En ese cálculo intervienen factores como frecuencia genérica de falla, factor de daño, factor de sistemas de gestión y efectividad de inspección, además de los mecanismos de daño activos, la condición del componente y la incertidumbre asociada a los datos de inspección.

API 580 estructura el programa RBI como práctica de gestión: define los elementos para desarrollar, implementar y mantener el análisis, incluyendo responsabilidades, calidad de datos, documentación, actualización, reevaluación y planificación de inspecciones. En conjunto, ambas prácticas permiten identificar impulsores de riesgo, priorizar equipos, establecer intervalos dentro de los límites aplicables y concentrar recursos en los activos que representan mayor riesgo.

En RBI, inspeccionar no reduce automáticamente el riesgo; reduce la incertidumbre sobre el estado real del daño y soporta decisiones sobre seguimiento, mitigación, reparación, reclasificación o ajuste del intervalo de inspección.

API 580 y 581 como base del RBI digital

API 510, API 570 y API 653 definen cómo inspeccionar, reparar, alterar y evaluar activos en servicio según su naturaleza: recipientes a presión, sistemas de tuberías y tanques de almacenamiento. API 510 cubre inspección en servicio, reparación, alteración y reclasificación de recipientes a presión y sus dispositivos de alivio; API 570 cubre inspección, clasificación, reparación y alteración de sistemas de tuberías en servicio; API 653 establece requisitos mínimos para mantener la integridad de tanques de almacenamiento después de entrar en servicio.

El RBI digital integra esos criterios con la lógica de API 580 y API 581 para que estos activos críticos se prioricen por riesgo, condición, degradación y consecuencia. A diferencia de las inspecciones rutinarias, el RBI concentra recursos en los equipos con mayor exposición, reduce intervenciones de bajo valor y fortalece decisiones de seguridad, continuidad y costos operativos.

Su valor está en conectar las principales familias de activos estáticos sin mezclar sus criterios normativos. Cada código conserva el alcance, y los límites de aplicación, las responsabilidades de inspección y las reglas de reparación o alteración, mientras la gestión del riesgo se vuelve común, comparable y trazable.

Calidad de datos y límites de decisión

Un análisis RBI no mejora por digitalizar datos incompletos. La calidad de datos define la confiabilidad del resultado: materiales, condiciones de diseño, presión, temperatura, flujo, historial de inspección, reparaciones, cambios de servicio y mecanismos de daño deben estar controlados.

Cuando la información es limitada, el análisis debe reconocer la incertidumbre y aplicar criterios conservadores antes de modificar intervalos, diferir recomendaciones o reducir cobertura de inspección. Un activo con datos incompletos puede requerir verificación en campo, inspección adicional o revisión del mecanismo de daño dominante.

Activos críticos en una arquitectura común

Un recipiente a presión puede recibir producto desde un circuito API 570 y descargar hacia un tanque API 653. La evaluación fragmentada impide ver cómo un mismo fluido, temperatura, contaminante o condición operativa afecta equipos sometidos a códigos distintos.

En recipientes a presión, API 510 exige controlar espesores, MAWP (Maximum Allowable Working Pressure), boquillas, reparaciones, alteraciones, cambios de servicio y dispositivos de alivio asociados. En tuberías, API 570 trabaja por circuitos, TML, dead legs, puntos de inyección, CUI y tramos susceptibles a deterioro.

En tanques de almacenamiento, API 653 obliga a mirar fondo, envolvente, techo, boquillas, soldaduras, asentamiento, recubrimientos y reparaciones previas. Cada activo requiere una estructura propia, aunque todos alimenten la misma lógica de priorización.

Lazos de corrosión y continuidad del proceso

Los mecanismos de daño no respetan límites administrativos. Corrosión por CO₂, sulfidación, erosión, ácido nafténico, CUI o HTHA pueden afectar equipos conectados, aunque pertenezcan a códigos distintos.

Los lazos de corrosión permiten entender la degradación como fenómeno de sistema. Una pérdida de espesor acelerada en una línea puede ser señal para revisar el recipiente aguas abajo, el intercambiador asociado o el tanque que recibe ese producto.

Esta visibilidad cruzada evita que la inspección de activos se reduzca a reportes aislados. La condición local adquiere valor cuando se interpreta dentro del circuito, el servicio y la consecuencia potencial de falla.

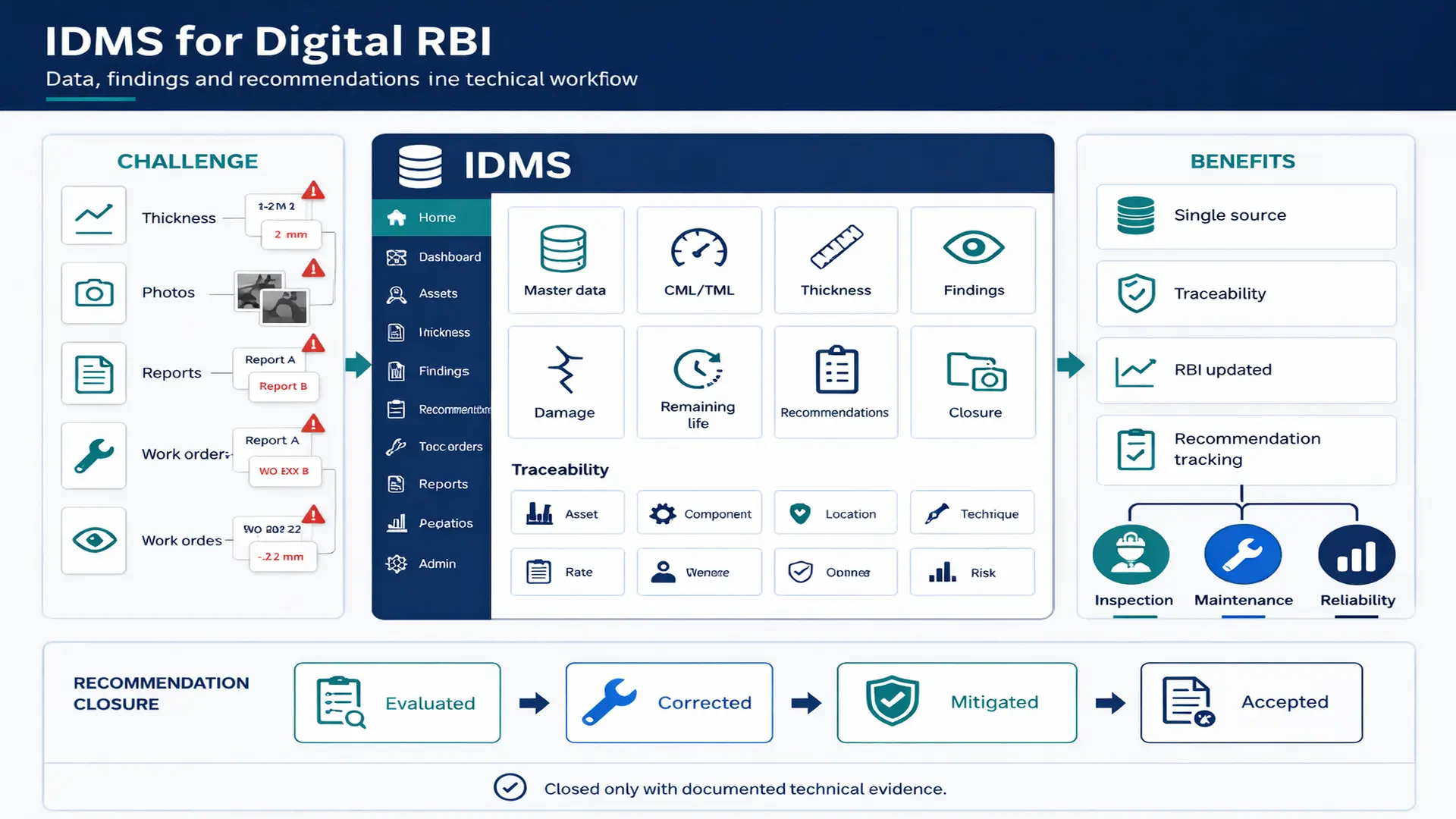

IDMS: datos, hallazgos y recomendaciones

El IDMS (Inspection Data Management System) es la capa operativa que transforma la inspección en información útil para el RBI digital. Su función es estructurar datos maestros, CML/TML, lecturas de espesor, hallazgos visuales, mecanismos de daño, vida remanente, recomendaciones y evidencias de cierre dentro de un mismo flujo técnico.

La dispersión de mediciones, fotografías, informes y órdenes de trabajo crea duplicidad, versiones contradictorias y pérdida de seguimiento. Un IDMS conserva trazabilidad desde el hallazgo hasta la acción correctiva, vinculando activo, componente, ubicación, técnica aplicada, fecha, responsable, criterio de aceptación y prioridad de riesgo.

Con esta estructura, inspección, mantenimiento y confiabilidad trabajan sobre una fuente común de datos, reduciendo duplicidad, mejorando el seguimiento de recomendaciones y fortaleciendo la actualización del plan RBI. Una recomendación queda cerrada cuando la condición detectada fue evaluada, corregida, mitigada o aceptada bajo criterio técnico documentado, con evidencia verificable y justificación del riesgo residual cuando exista diferimiento.

Intervalos máximos y priorización por riesgo

El RBI no autoriza a extender inspecciones sin control técnico. API 510, API 570 y API 653 establecen criterios, responsabilidades e intervalos máximos permitidos según el tipo de activo, su condición y el marco de inspección aplicable. Todo análisis RBI debe operar dentro de esa realidad normativa.

Su valor está en ajustar la planificación según riesgo. Los activos de alto riesgo requieren mayor atención, mejor cobertura de inspección y acciones de mitigación más oportunas. Los equipos con baja probabilidad y baja consecuencia pueden evaluarse con estrategias menos intrusivas, siempre dentro de los límites permitidos.

Esta priorización evita distribuir recursos de manera uniforme sobre equipos que no representan la misma exposición. La organización asigna presupuesto, personal, ventanas de parada y END hacia los activos donde la consecuencia de falla, la incertidumbre o el mecanismo de daño justifican mayor intervención.

La identificación proactiva de riesgos permite responder qué activo debe inspeccionarse primero, qué recomendación no admite diferimiento, qué circuito requiere mayor cobertura, qué tanque necesita inspección interna y qué reparación aporta mayor reducción del riesgo.

De inspección a AIM/APM: valor empresarial

El impulso hacia AIM/APM ocurre cuando el dato de inspección deja de ser un requisito documental y se convierte en información para el alto desempeño del activo. AIM organiza condición, barreras, vida remanente y cumplimiento; APM relaciona esa condición con disponibilidad, costos, confiabilidad y riesgo operativo.

El RBI digital conecta la disciplina técnica con decisiones de mantenimiento e inversión. Un equipo con alta consecuencia de falla se prioriza porque su condición puede comprometer producción, seguridad, ambiente o continuidad operacional.

La integración también mejora la planificación de paradas. Cuando los datos de API 510, API 570 y API 653 se administran en una misma arquitectura, la organización puede agrupar intervenciones, optimizar accesos, evitar duplicidades y reducir inspecciones intrusivas de bajo valor.

Soluciones como IntelliSuite dela empresa AsIntrepresentan una arquitectura diseñada para integrar RBI, IDMS, AIM/APM, datos maestros de activos y recomendaciones en un flujo común, reduciendo silos entre inspección, mantenimiento, confiabilidad y operaciones. Su valor técnico está en convertir datos dispersos en decisiones trazables para la gestión de activos críticos.

El video de Inspenet TV presenta a IntelliSuite como una plataforma para la gestión digital de inspecciones mecánicas, con trazabilidad desde la planificación hasta el registro de hallazgos.

Qué debe exigir una suite de integridad

La integridad debe respetar la estructura real de los activos. La interfaz importa menos que la calidad de la arquitectura técnica. Debe manejar jerarquías, componentes, circuitos, CML/TML, reportes, fotografías, tendencias, mecanismos de daño, recomendaciones y vínculos con mantenimiento, realizar cálculos consistentes. Para recipientes, debe conservar datos de diseño, materiales, presión, temperatura y MAWP. Para piping, debe gestionar circuitos, espesores mínimos, tasas de corrosión, vida remanente y condiciones de servicio.

Para tanques, debe reconocer fondo, envolvente, techo, boquillas, asentamiento y condiciones API 653. Una plataforma de integridad debe adaptarse a la lógica del activo, al código aplicable y al flujo de inspección, mantenimiento y confiabilidad.

La interoperabilidad es otro requisito. Un IDMS no debe convertirse en un sistema paralelo que compite con SAP, CMMS, EAM o plataformas de confiabilidad. Debe comunicarse con ellos para que las recomendaciones generen acciones, y las acciones actualicen el historial.

Movilidad y visualización técnica

La inspección ocurre en campo: áreas clasificadas, espacios confinados, zonas elevadas, líneas calientes, diques de tanques o unidades con conectividad limitada por lo cual, la movilidad es clave. Una plataforma robusta debe permitir captura de datos, fotografías, listas de verificación y lecturas NDT incluso sin conexión continua.

La visualización también aporta valor. Mapas de corrosión, isométricos, modelos 3D o gemelos digitales ayudan a entender la distribución del deterioro. Estas herramientas facilitan que inspección, ingeniería, mantenimiento y gerencia, se integren en la revisión de un activo, ubicación y prioridad de riesgo.

Conclusión

El RBI digital adquiere valor cuando convierte la condición real del activo en una base verificable para decidir intervalos, cobertura de inspección y acciones de mitigación. API 510, API 570 y API 653 conservan sus alcances sobre recipientes a presión, sistemas de tuberías y tanques de almacenamiento, mientras API 580 y API 581 aportan la lógica para ponderar riesgo, consecuencia, incertidumbre y efectividad de inspección.

La integración técnica de estos datos permite pasar de inspecciones aisladas a un control continuo de degradación. Cada espesor, hallazgo visual, mecanismo de daño y recomendación debe alimentar una decisión: mantener en servicio, aumentar cobertura, reparar, reclasificar, mitigar o aceptar riesgo residual documentado. Así, la gestión de integridad deja de depender de archivos dispersos y se convierte en una herramienta técnica para proteger disponibilidad, seguridad y continuidad operacional.

Referencia

1. American Petroleum Institute. (2016). API Recommended Practice 580: Risk-Based Inspection (3rd ed.). American Petroleum Institute.

2. American Petroleum Institute. (2016). API Recommended Practice 581: Risk-Based Inspection Technology (3rd ed.). American Petroleum Institute.

3. American Petroleum Institute. (2014). API Standard 510: Pressure Vessel Inspection Code: In-service Inspection, Rating, Repair, and Alteration (10th ed.). American Petroleum Institute.

4. American Petroleum Institute. (2016). API Standard 570: Piping Inspection Code: In-service Inspection, Rating, Repair, and Alteration of Piping Systems (4th ed.). American Petroleum Institute.
