Pérdida de contención: Sellado de fugas en línea a alta presión y temperatura

Cuando una línea presurizada comienza a fugar, el tiempo de respuesta importa, pero la velocidad por sí sola no resuelve el problema. Mantener la producción exige saber qué falló, qué capacidad mecánica conserva el componente y qué condiciones deberá soportar cualquier reparación instalada con el sistema activo.

El sellado de fugas en línea puede recuperar la contención sin retirar inmediatamente tuberías, válvulas o equipos de servicio. Su aplicación integra datos de campo, ingeniería, materiales, fabricación y ejecución. A alta presión y temperatura, una reparación mal seleccionada puede introducir cargas adicionales sobre una zona ya degradada.

Pérdida de contención: el problema antes de la reparación

Una fuga visible no explica por sí sola qué está ocurriendo. En una brida puede existir degradación de la junta o carga inadecuada de pernos; en tuberías, corrosión, erosión o pérdida localizada de espesor.

En válvulas, la fuga puede aparecer en el empaquetado, el bonete o conexiones sometidas a ciclos térmicos. La pérdida de contención puede ser la manifestación de un mecanismo de daño que debe identificarse antes de seleccionar la reparación.

La severidad tampoco depende únicamente del tamaño del escape. El fluido, la presión, la temperatura, la fase, la ubicación y la posibilidad de crecimiento del defecto modifican el riesgo.

Antes de pensar en un clamp, conviene determinar por dónde escapa el fluido, qué originó la condición y qué capacidad conserva el material. Recuperar estanqueidad controla la liberación; preservar la integridad mecánica exige comprobar cómo responderá el componente después de instalar la solución.

Reparación de fugas de alta presión: Qué debe conocerse

Antes de intervenir, ingeniería necesita conocer cuánto margen conserva el componente y qué condiciones deberá soportar en servicio. Una lectura de presión o una medición puntual de espesor no bastan.

Operaciones y procesos aportan las condiciones actuales y sus posibles variaciones. Inspección precisa la extensión y naturaleza del daño, mientras ingeniería evalúa si la zona puede recibir la reparación y qué cargas asumirá la solución instalada.

Evaluación	Información que debe conocerse	Decisión que soporta
Condición de proceso	Presión, temperatura, caudal, fase y transitorios	Define el rango operacional de la reparación
Integridad remanente	Material, espesor, extensión y ubicación del daño	Determina la capacidad disponible del componente
Mecanismo de daño	Corrosión, erosión, fatiga, vibración o pérdida de pared	Establece si el deterioro puede continuar
Fuga y fluido contenido	Ubicación, composición, fase y peligrosidad	Condiciona materiales, sellantes y controles de seguridad
Geometría e instalación	Configuración, cargas, accesos e interferencias	Define si se requiere una solución estándar o diseñada
Límites y aceptación	Límites operacionales, pruebas, seguimiento y retiro	Define aceptación, permanencia o sustitución

Con estos datos, ya no se trata de seleccionar un clamp del tamaño adecuado. Ingeniería puede determinar si la condición admite una reparación on-stream, requiere restricciones operacionales o exige una solución diseñada específicamente.

Sellado de fugas en línea: Presión, temperatura y geometría

Trabajar con una línea activa en condiciones severas exige más que seleccionar una abrazadera compatible con el diámetro. Presión, temperatura, fluido, tolerancias y geometría condicionan los materiales, el método de instalación y la capacidad que deberá conservar la reparación.

TEAM Inc. documenta experiencia desde vacío hasta 11.300 psi (780 bar) y desde -196 °C hasta 1.000 °C, además de servicios con fluidos desde inertes hasta altamente peligrosos. Estos rangos muestran amplitud de experiencia, aunque la viabilidad de cada intervención depende de la condición del componente, el mecanismo de daño y las variables operacionales.

Para configuraciones conocidas pueden utilizarse flange clamps o piping enclosures previamente desarrollados. En geometrías complejas, espacios restringidos o condiciones térmicas y mecánicas particulares, la solución puede requerir ingeniería específica, mecanizado CNC de 3 y 5 ejes y fabricación calificada.

Así, el sellado de fugas en línea depende de cómo se integran diseño, fabricación e instalación para responder a las condiciones reales de campo.

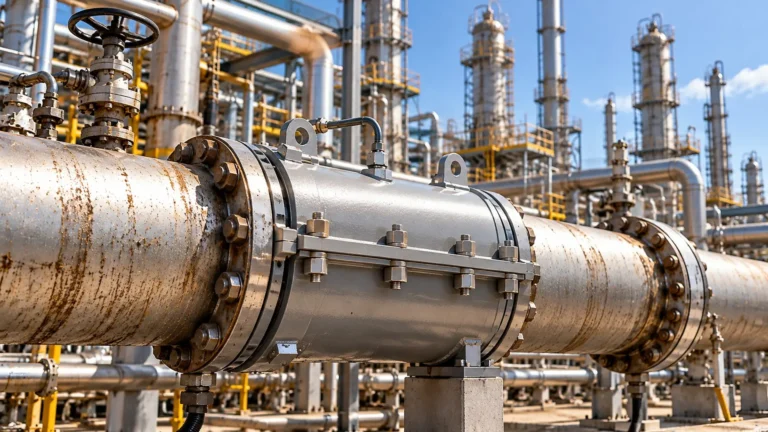

Reparación de fugas on-stream: Clamps y enclosures

La geometría y el camino real de escape determinan buena parte de la solución. Un clamp sobre tubería recta, un enclosure alrededor de una brida o una intervención sobre una válvula reciben cargas distintas y presentan dificultades de montaje propias.

También influyen condiciones que un dibujo puede no mostrar: aislamiento, acceso limitado, estructuras cercanas, movimiento de la línea, temperatura superficial y dirección de la fuga. En una reparación de fugas en operación, el diseño debe poder instalarse sin comprometer la pared existente ni aumentar la exposición del personal.

Cuando se utiliza inyección de sellante, deben controlarse el compuesto, su compatibilidad, la presión de inyección y la secuencia de trabajo. Otros casos pueden requerir una camisa, un enclosure especial u otra solución mecánica diseñada para la condición encontrada.

ASME PCC-2 y sellado de fugas industriales

Cuando una reparación debe ejecutarse sobre equipos o tuberías en servicio, el criterio técnico necesita apoyarse en prácticas reconocidas de diseño, materiales, fabricación, examen y prueba. ASME PCC-2 proporciona métodos para reparar componentes después de que la necesidad de intervención ha sido establecida mediante una inspección y evaluación apropiadas del defecto.

Dentro del sellado de fugas industriales, esta referencia ayuda a definir cómo diseñar, fabricar, examinar y probar una reparación, así como su carácter temporal o permanente según las circunstancias.

La documentación de TEAM Inc. indica que miembros de su personal participan en artículos de reparación mecánica de ASME PCC-2. También señala que los equipos a presión que fabrica se diseñan y manufacturan conforme a ASME Section VIII, Division 1, con análisis por elementos finitos bajo criterios de Division 2 cuando corresponde.

Esta participación coincide con dos de sus valores declarados, Safety First/Quality Always e Innovation: reconocer cuándo una intervención puede ejecutarse dentro de límites aceptables y desarrollar una alternativa específica cuando las condiciones dejan fuera una solución convencional.

Reparación de fugas en tuberías industriales sin parada

Evitar una parada inmediata puede proteger producción y dar tiempo para preparar una intervención definitiva, pero esa ventaja depende de operar dentro de límites definidos.

En una reparación de fugas en tuberías sin parada, deben establecerse las variables de seguimiento y su frecuencia. Nuevas fugas, condición de pernos, desplazamientos, temperatura, vibración y evolución del mecanismo de daño pueden formar parte del control.

Si la solución es temporal, también debe existir una condición de salida: próxima parada, fecha límite, cambio de servicio o criterio de reevaluación o retiro.

Cálculos, materiales, dimensiones, procedimiento, registros de instalación y criterios de aceptación permiten comprobar después por qué se aceptó la reparación y bajo qué condiciones continúa siendo válida.

Cuando la geometría exige una solución a medida

Un antecedente técnico documentado por TEAM Inc. en Cook Inlet, Alaska muestra qué ocurre cuando la configuración de campo deja fuera una reparación convencional. En un riser de 10 pulgadas que transportaba gas natural desde una plataforma, el daño se encontraba aproximadamente a 120 pies bajo la superficie. La estructura y la presencia de gussets impedían instalar un enclosure convencional.

La solución requirió una camisa de inserción con juntas capaces de activarse de forma remota. Antes de llevarla a campo, se fabricaron un dispositivo de medición y un mock-up para validar la instalación y entrenar a los buzos bajo condiciones equivalentes a visibilidad cero.

Durante las pruebas se identificó un riesgo de atrapamiento de las manos, por lo que el procedimiento fue modificado mediante rieles guía. El conjunto se probó a 1,5 veces la presión máxima de operación y permaneció presurizado durante la noche sin fugas. El sistema se despachó dos días antes de lo previsto y, según la documentación del proyecto, evitó una pérdida significativa de producción.

El valor del caso está en la metodología: medir la condición real, diseñar para la geometría encontrada, validar la instalación y modificar el procedimiento cuando una prueba revela un riesgo. Esa secuencia muestra el nivel de ingeniería que puede requerirse cuando presión, acceso y configuración impiden utilizar soluciones estándar.

De reparar una fuga a gestionar su causa

Una intervención on-stream aporta más valor cuando lo aprendido vuelve al programa de integridad. El mecanismo identificado, la condición encontrada y el comportamiento posterior pueden orientar nuevas inspecciones y ayudar a preparar la intervención definitiva.

En refinerías y plantas petroquímicas, conectar inspección, detección y reparación evita tratar cada fuga como un evento aislado. Los datos obtenidos ayudan a decidir qué componentes revisar, qué condición monitorear y qué trabajo programar durante la siguiente ventana de mantenimiento.

Conclusiones

Cuando una fuga aparece en un sistema crítico, controlar la pérdida de producto es prioritario para reducir riesgos operacionales y ambientales. La decisión no termina allí: también debe conocerse qué condición conserva el componente y bajo qué límites puede continuar operando después de la intervención.

El sellado de fugas en línea puede restablecer la contención y sostener la continuidad operacional cuando la reparación ha sido evaluada, diseñada y ejecutada para las condiciones reales del activo. Su valor está en crear una ventana operativa controlada para la siguiente decisión de integridad, manteniendo trazabilidad suficiente para conocer qué se instaló, por qué se aceptó y cuándo debe reevaluarse.

¿Su instalación enfrenta una fuga en una tubería, válvula, brida o equipo presurizado que no puede retirarse inmediatamente de servicio? Conecte con TEAM Inc., que dispone de soluciones de reparación on-stream, desde clamps y enclosures para geometrías conocidas hasta reparaciones diseñadas y fabricadas para condiciones particulares.

Referencias

1. American Society of Mechanical Engineers. ASME PCC-2, Repair of Pressure Equipment and Piping, 2022.
2. TEAM Inc. On-Line Leak Sealing and Mechanical Repair: Keeping Critical Pressurized Equipment On-Line.
3. TEAM Inc. TEAM Designs Customized Expert Solution for Unocal’s Sub-Sea Platform Repairs.
4. TEAM Inc. Refining, Petrochemical and Chemical360: Inspection, Detection and Repair Services.
