Tubería con bajo espesor es una de las condiciones que más preocupa a los responsables de integridad mecánica y confiabilidad. La pérdida de pared por corrosión, erosión o desgaste puede comprometer la seguridad y la continuidad operacional.
Sin embargo, una reducción del espesor no significa que la tubería deba reemplazarse de inmediato. Una evaluación técnica permite determinar si existen alternativas de reparación seguras y viables.
La selección de la solución dependerá del mecanismo de daño, las condiciones de operación, la vida remanente del activo y los criterios establecidos por las normas aplicables. Un diagnóstico adecuado evita intervenciones innecesarias y optimiza los recursos de mantenimiento.
En este artículo conocerá las principales causas de la pérdida de espesor, los métodos para evaluar una tubería en servicio y las alternativas de reparación de tuberías reconocidas por ASME PCC-2, incluyendo el uso de una envolvente mecánica cuando su aplicación resulta técnicamente adecuada.
Pérdida de espesor en tuberías: causas y riesgos
La pérdida de espesor en tuberías es uno de los mecanismos de deterioro que más afecta la integridad mecánica de los sistemas de conducción. Su aparición reduce progresivamente la capacidad resistente del material y puede comprometer la operación cuando el daño no se identifica y controla a tiempo.
Este fenómeno no responde a una única causa. Las condiciones del proceso, el ambiente de servicio, los materiales de construcción y las variables operacionales influyen directamente en la velocidad con que disminuye el espesor de la pared metálica.
Principales mecanismos que reducen el espesor
La corrosión interna continúa siendo la causa más frecuente de pérdida de pared en tuberías de proceso. Se produce por la acción de agua, CO₂, H₂S, oxígeno y otros compuestos corrosivos presentes en el fluido. A este mecanismo se suman la erosión, provocada por partículas o fluidos a alta velocidad, y la corrosión bajo aislamiento (CUI), que deteriora la superficie externa y suele pasar desapercibida hasta alcanzar niveles críticos.
Otros mecanismos importantes incluyen la corrosión influenciada microbiológicamente (MIC), capaz de generar picaduras profundas, y la corrosión acelerada por flujo (FAC), frecuente en sistemas de agua y vapor. También debe considerarse el daño mecánico, originado por impactos, vibraciones o esfuerzos no previstos, que puede reducir la capacidad estructural de la tubería aun cuando la corrosión no sea el mecanismo predominante.
Principales mecanismos asociados a la pérdida de espesor
| Mecanismo | Riesgo asociado |
|---|---|
| Corrosión interna | Adelgazamiento uniforme de la pared |
| Corrosión bajo aislamiento (CUI) | Ataque localizado |
| Corrosión influenciada microbiológicamente (MIC) | Picaduras profundas |
| Corrosión acelerada por flujo (FAC) | Pérdida acelerada del espesor |
| Erosión | Reducción progresiva del material |
| Daño mecánico | Fisuras y deformaciones |
Riesgos de operar una tubería con bajo espesor
La disminución del espesor afecta la capacidad de la tubería para soportar las condiciones de diseño. Si el deterioro continúa avanzando, aumenta el riesgo de fugas, pérdida de contención y fallas estructurales.
Las consecuencias pueden traducirse en incidentes de seguridad, afectaciones ambientales, interrupciones de la producción y mayores costos de mantenimiento. Por ello, identificar el mecanismo que origina el daño resulta tan importante como conocer el espesor remanente del componente.

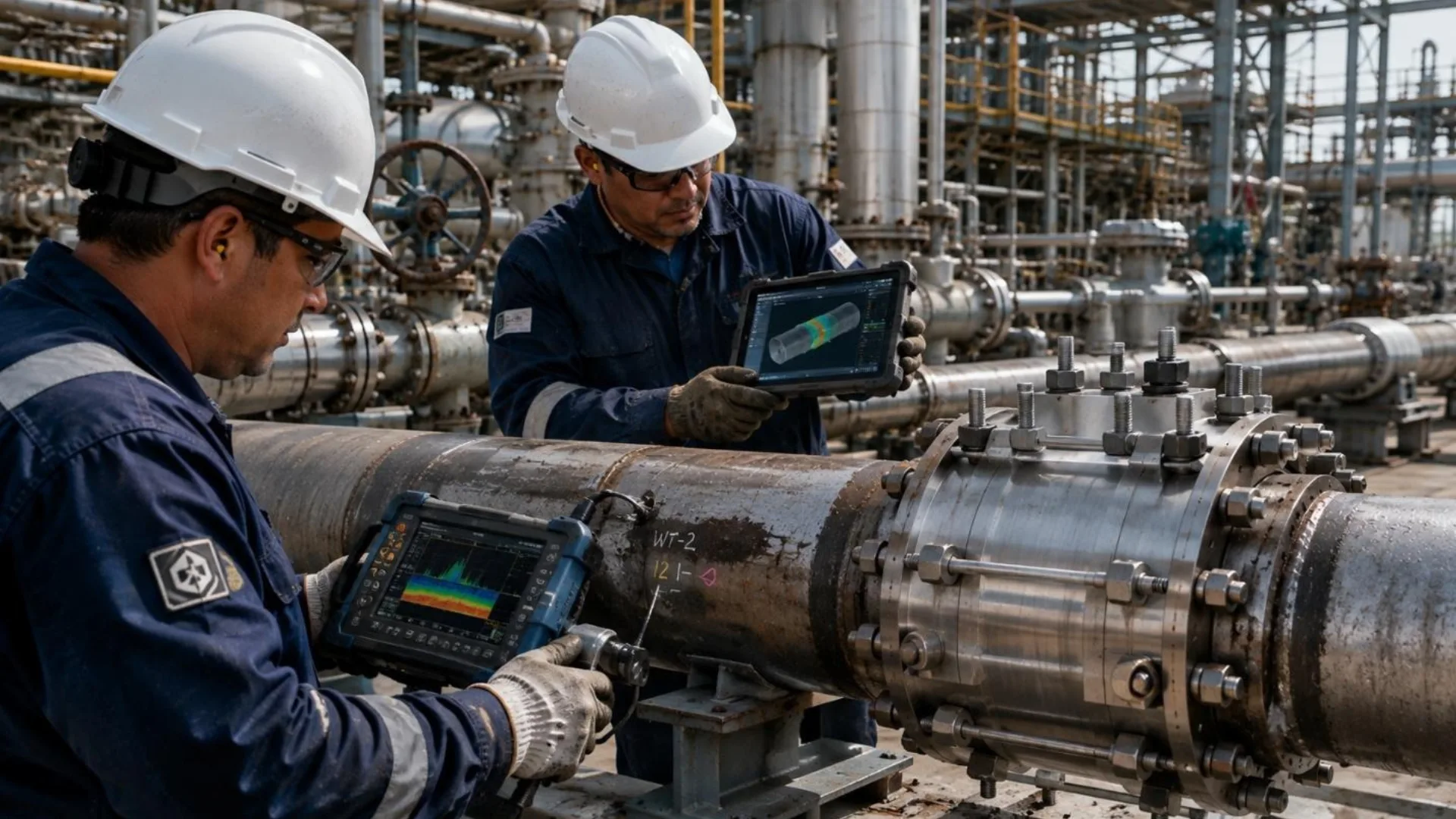

Cómo evaluar una tubería con bajo espesor
La presencia de una tubería con bajo espesor no implica, por sí sola, que el componente deba retirarse de servicio. Antes de tomar cualquier decisión, es necesario determinar la magnitud del daño, identificar el mecanismo que lo produjo y establecer si la tubería conserva la capacidad para operar de forma segura.
La evaluación comienza con una inspección de equipos, mediante una inspección visual (VT) orientada y un analisis del historial del circuito, para identificar indicios de corrosión, deformaciones, fugas, daños mecánicos o deterioro del recubrimiento.
Esta inspección inicial permite definir las áreas que requieren una evaluación más detallada mediante ensayos no destructivos. Un inspector certificado según la ASNT SNT-TC-1A debe respaldar esta gestion de inspeccion.
La medición ultrasónica de espesores (UT) continúa siendo la técnica más utilizada para cuantificar la pérdida de pared. Cuando es necesario caracterizar discontinuidades internas o evaluar soldaduras críticas, pueden emplearse tecnologías avanzadas como Phased Array Ultrasonic Testing (PAUT) o radiografía industrial (RT), según las condiciones de acceso y el tipo de daño esperado.
Los resultados de la inspección deben compararse con los espesores mínimos establecidos en el diseño y con los criterios definidos por API 570 para sistemas de tuberías en servicio.
En casos donde la pérdida de espesor compromete la capacidad resistente del componente, una evaluación de Fitness for Service (FFS) conforme a API 579 permite determinar si el activo puede continuar operando, requiere monitoreo adicional o debe ser reparado o reemplazado.
Técnicas utilizadas para evaluar una tubería con bajo espesor
| Técnica | Aplicación |
|---|---|
| VT | Identificación de daños superficiales |
| UT | Medición de espesores |
| PAUT | Evaluación de defectos internos |
| RT | Inspección de soldaduras |
| FFS (API 579) | Evaluación de la vida remanente y aptitud para el servicio |
Alternativas de mantenimiento en tuberías con bajo espesor
Una vez evaluada la condición del activo, el siguiente paso consiste en definir la estrategia de mantenimiento más conveniente. La decisión debe sustentarse en criterios técnicos y no únicamente en el espesor remanente de la tubería.
El mecanismo de daño, la velocidad de degradación, las condiciones de operación y la criticidad del sistema son factores que influyen directamente en la selección de la alternativa más adecuada.
- Cuando la pérdida de espesor es incipiente y no afecta la integridad del sistema, un programa de monitoreo periódico puede ser suficiente. Esta estrategia permite controlar la evolución del deterioro y programar futuras intervenciones con base en información confiable.
- Si el daño se encuentra localizado, existen diferentes métodos de reparación de tuberías en servicio que permiten recuperar la capacidad del componente sin interrumpir la producción. Estas soluciones ayudan a reducir tiempos de parada y optimizar los costos de mantenimiento.
Entre las opciones disponibles se encuentran las reparaciones compuestas, las envolventes mecánicas, las abrazaderas de reparación y las camisas soldadas. Cada una responde a condiciones específicas de operación y posee ventajas y limitaciones que deben evaluarse antes de su aplicación.
- Cuando la pérdida de pared supera los límites aceptables o compromete la seguridad del sistema, el reemplazo del tramo afectado continúa siendo la alternativa más confiable. Aunque implica mayores costos y una intervención más extensa, restablece completamente la capacidad estructural del activo.
Alternativas para intervenir una tubería con bajo espesor
| Solución | Aplicación principal |
|---|---|
| Monitoreo | Corrosión inicial |
| Reparación compuesta | Corrosión localizada |
| Envolvente mecánica | Pérdida moderada de espesor |
| Abrazadera de reparación | Fugas localizadas |
| Camisa soldada | Refuerzo estructural |
| Reemplazo | Daño severo o pérdida crítica |
Entre las diferentes soluciones disponibles, la envolvente mecánica destaca por permitir reparaciones en servicio cuando las condiciones de ingeniería respaldan su aplicación.

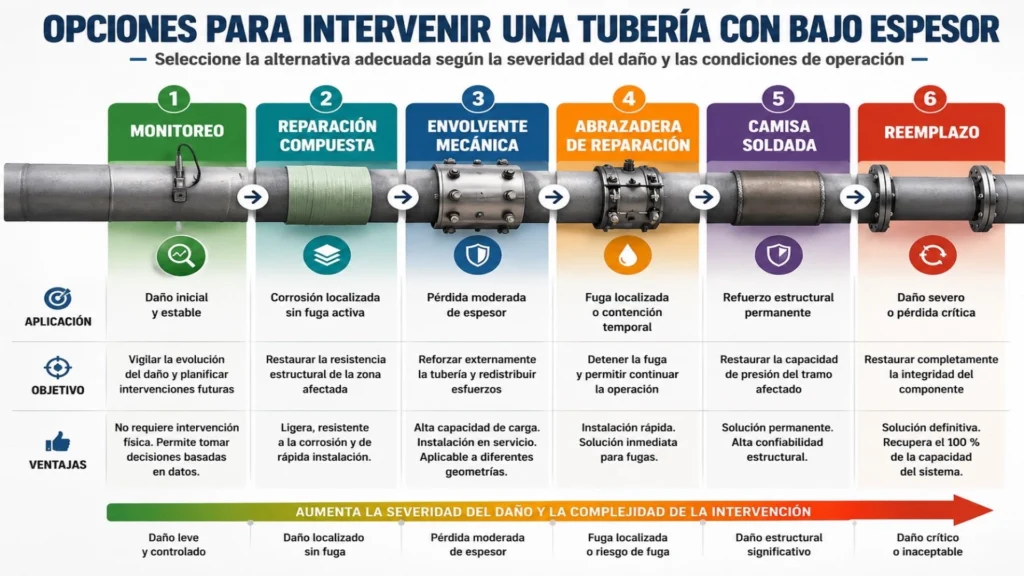

La siguiente infografía de la figura 1, resume las principales alternativas de mantenimiento para una tubería con bajo espesor. Su propósito es facilitar la comparación entre cada método según la severidad del daño y su aplicación más frecuente en la industria.
Consideraciones para seleccionar la mejor alternativa
No existe una solución única para todas las situaciones. La alternativa seleccionada debe responder al mecanismo de daño, las condiciones de servicio y los objetivos de integridad definidos por el operador.
Una decisión técnicamente fundamentada permite mantener la seguridad, prolongar la vida útil del activo y asegurar la continuidad operacional con el menor riesgo posible.

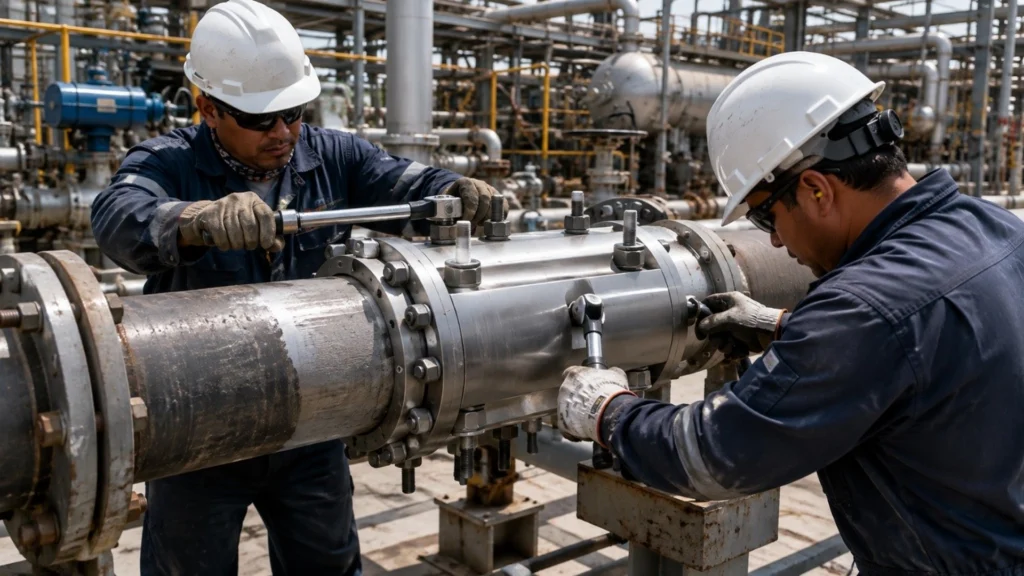

Envolvente mecánica para reparación de tuberías en servicio
Una envolvente mecánica es una solución de rreparación de tuberías diseñada para reforzar la tubería que presenta pérdida de espesor. Su objetivo es recuperar la capacidad estructural del componente sin reemplazar inmediatamente el tramo afectado.
Su aplicación debe estar respaldada por una evaluación de ingeniería. Antes de instalarla, es indispensable conocer el mecanismo de daño, el espesor remanente y las condiciones reales de operación.
El diseño de la envolvente considera variables como el diámetro de la tubería, la presión de servicio, la temperatura, los esfuerzos mecánicos y las características del material. Estos parámetros permiten seleccionar una solución compatible con la condición del activo.
Cuando se instala correctamente, la envolvente redistribuye los esfuerzos sobre la zona deteriorada. De esta forma reduce la concentración de cargas y contribuye a mantener la integridad del sistema mientras se programa una reparación definitiva, cuando esta sea necesaria.
Ventajas de una envolvente mecánica
Una de sus principales ventajas de una envolvente mecanica es que permite ejecutar reparaciones en servicio. Esto reduce las paradas no programadas y ayuda a mantener la continuidad operacional de la instalación.
También disminuye los tiempos de intervención. En muchos casos evita desmontajes extensos y reduce el impacto sobre la producción.
Otra ventaja es su capacidad de adaptación. Existen envolventes diseñadas para reparaciones de tuberías rectas, codos, tees y otras geometrías complejas presentes en instalaciones industriales.
Los materiales utilizados deben ser compatibles con el fluido, la temperatura y el ambiente de operación. Una selección adecuada favorece el desempeño de la reparación y prolonga la vida útil del activo.
Materiales utilizados en una envolvente mecánica
La selección de los materiales es un aspecto determinante para el desempeño de una envolvente mecánica. Cada reparación debe diseñarse considerando las condiciones de operación, el fluido de proceso, la temperatura de servicio y el mecanismo de daño identificado durante la evaluación de integridad.
El cuerpo de la envolvente suele fabricarse con acero al carbono o acero inoxidable, dependiendo de la compatibilidad con el material de la tubería y del ambiente al que estará expuesta la reparación. En aplicaciones con elevada corrosividad también pueden emplearse aleaciones especiales o materiales resistentes al ataque químico.
Los elementos de fijación, como espárragos y tuercas, deben poseer una resistencia mecánica adecuada para soportar los esfuerzos transmitidos durante la operación. Su selección debe garantizar un apriete uniforme y mantener la estabilidad del sistema durante toda la vida útil prevista para la reparación.
Cuando la envolvente mecanica incorpora materiales de sellado, estos deben ser compatibles con el fluido de proceso y conservar sus propiedades frente a la presión y la temperatura de operación. Una selección inadecuada puede afectar la hermeticidad del conjunto y reducir la confiabilidad de la intervención.
La compatibilidad entre todos los materiales que integran la reparación es tan importante como el diseño estructural de la envolvente. Considerar fenómenos como la corrosión galvánica, la expansión térmica y el comportamiento mecánico de los materiales contribuye a garantizar un desempeño seguro y prolongar la vida útil del sistema reparado.
Limitaciones de una envolvente mecánica
Las envolventes mecánicas no sustituyen un análisis de ingeniería ni corrigen el mecanismo que originó la pérdida de espesor. Su desempeño depende de un diagnóstico preciso y de una correcta instalación.
Antes de seleccionar este tipo de reparación deben evaluarse la extensión del daño, el estado del material base y las condiciones de carga del sistema. Una aplicación inadecuada puede reducir la confiabilidad de la intervención.
También es indispensable verificar la compatibilidad entre los materiales de la envolvente y la tubería. Diferencias en comportamiento mecánico o resistencia a la corrosión pueden afectar el desempeño durante el servicio.
¿Cuándo no debe utilizarse?
Una envolvente mecánica no debe instalarse cuando la tubería presenta deformaciones severas, grietas activas, pérdida excesiva de material o daños que exceden los límites establecidos por la evaluación de ingeniería.
Tampoco constituye una solución adecuada cuando el mecanismo de deterioro continúa avanzando sin control. En estos casos es necesario eliminar primero la causa del daño antes de definir cualquier estrategia de reparación.
La decisión final debe sustentarse en una evaluación de integridad que considere las condiciones de operación, la criticidad del activo y los requisitos de las normas aplicables.
Soluciones disponibles para reparaciones en servicio
La selección de una envolvente mecánica debe basarse en una evaluación de ingeniería que considere el mecanismo de daño, la pérdida de espesor, las condiciones de operación y los criterios establecidos en ASME PCC-2.
Actualmente, empresas especializadas como TEAM Inc. desarrollan soluciones para la reparación de tuberías en servicio mediante envolventes mecánicas, abrazaderas de reparación, camisas soldadas y sistemas diseñados para geometrías y servicios complejos.
Estas tecnologías permiten restaurar la integridad de los activos y mantener la continuidad operacional cuando las condiciones de ingeniería permiten una reparación en servicio.
Conozca las soluciones de TEAM Inc. para reparación e integridad de activos.
Voces de la Industria
Antes de seleccionar una estrategia de reparación, es indispensable conocer la condición real del activo. La inspección avanzada proporciona la información necesaria para definir si una tubería puede continuar en servicio o requiere una intervención inmediata.
En esta entrevista, especialistas de TEAM Inc. explican cómo las tecnologías avanzadas de inspección contribuyen a evaluar la integridad de tuberías y equipos antes de definir la solución de reparación más adecuada.
ASME PCC-2 para la reparación de tuberías
La norma ASME PCC-2 proporciona criterios de ingeniería para la reparación de equipos y tuberías a presión. Su propósito es orientar la selección y aplicación de métodos de reparación que permitan restablecer la integridad del activo sin comprometer la seguridad.
Más que indicar un único procedimiento, la norma reúne diferentes tecnologías de reparación y establece los requisitos que deben evaluarse antes de su implementación. Entre ellos se incluyen las condiciones de operación, el mecanismo de daño, los materiales involucrados y la capacidad estructural requerida.
ASME PCC-2 reconoce distintas alternativas para intervenir tuberías con pérdida de espesor. La selección del método dependerá de la naturaleza del daño y de los objetivos de la reparación, ya sea controlar una fuga, reforzar estructuralmente el componente o extender su vida útil mientras se programa una intervención definitiva.
Aplicar estas metodologías bajo criterios de ingeniería contribuye a mejorar la confiabilidad de los activos, reducir riesgos operacionales y asegurar que la reparación sea compatible con las condiciones reales de servicio.
Métodos de reparación reconocidos por ASME PCC-2
| Método | Uso principal |
|---|---|
| Envolvente mecánica | Refuerzo externo |
| Abrazadera de reparación | Contención de fugas |
| Camisa soldada | Refuerzo permanente |
| Reparación compuesta (Composite Repair) | Restauración estructural |
Factores para seleccionar una reparación en servicio
No todas las tuberías con pérdida de espesor requieren la misma solución. La selección de una reparación debe basarse en una evaluación técnica que considere el comportamiento del activo durante toda su vida en servicio.
Entre los factores más importantes se encuentran la presión y la temperatura de operación, ya que determinan las cargas que deberá soportar la reparación. También deben evaluarse las características del fluido, especialmente cuando presenta componentes corrosivos o condiciones severas de proceso.
La vida remanente estimada del activo, la geometría del tramo afectado y la criticidad del sistema influyen directamente en la decisión. Del mismo modo, es indispensable confirmar si el mecanismo de corrosión activa ha sido controlado antes de implementar cualquier reparación.
Una decisión respaldada por información de inspección, análisis de ingeniería y criterios normativos permite seleccionar la alternativa más segura, confiable y rentable para mantener la integridad de la tubería.
Beneficios de reparar una tubería sin detener la operación
Las reparaciones en servicio permiten mantener la operación mientras se restaura la integridad del activo. Cuando la evaluación de ingeniería confirma su viabilidad, esta estrategia reduce el impacto de las paradas sobre la producción.
Además de preservar la continuidad operacional, estas intervenciones optimizan el uso de los recursos de mantenimiento. También ofrecen mayor flexibilidad para programar reparaciones definitivas durante paradas planificadas.
Su aplicación debe estar respaldada por información de inspección, análisis de integridad y criterios técnicos. Una reparación correctamente diseñada contribuye a extender la vida útil del sistema sin comprometer la seguridad.
Beneficios de una reparación en servicio
| Beneficio | Impacto |
|---|---|
| Disponibilidad | Reduce paradas no programadas |
| Seguridad | Disminuye el riesgo de fugas |
| Vida útil | Conserva la integridad de los activos |
| Costos | Reduce inversiones y mantenimiento correctivo |
| Producción | Mantiene la continuidad operacional |
Conclusiones
Las operadoras buscan hoy soluciones que permitan mantener la producción sin reducir los estándares de seguridad e integridad mecánica. Por ello, una reparación en servicio de Tubería con bajo espesor representa una alternativa técnica cuando está respaldada por inspección, ingeniería y criterios normativos.
La decisión de reparación de tuberías o reemplazar no depende únicamente del espesor remanente. También requiere comprender el mecanismo de daño, evaluar la condición del activo y seleccionar la solución más adecuada para cada escenario.
Aplicar este enfoque permite optimizar costos, aumentar la disponibilidad de las instalaciones y fortalecer la confiabilidad operacional. En un entorno donde la continuidad del proceso es un factor estratégico, las reparaciones en servicio continúan consolidándose como una herramienta clave para la gestión moderna de activos.
Preguntas frecuentes (FAQs)
¿Qué significa una tubería con bajo espesor?
Significa que la pared de la tubería ha perdido material debido a mecanismos como corrosión, erosión o desgaste. Esta condición debe evaluarse para determinar si el activo puede continuar operando de forma segura.
¿Cuándo reemplazar una tubería con bajo espesor?
Cuando la pérdida de espesor supera los límites aceptables, compromete la integridad estructural o no existe una alternativa de reparación técnicamente viable según la evaluación de ingeniería.
¿Qué es una envolvente mecánica?
Es un sistema de reparación que refuerza externamente una tubería con pérdida de espesor. Su diseño permite recuperar la capacidad estructural del componente sin reemplazar inmediatamente el tramo afectado.
¿Cuál es la diferencia entre abrazadera y camisa soldada?
Una abrazadera se utiliza principalmente para controlar fugas o reforzar zonas localizadas mediante un sistema mecánico. La camisa soldada proporciona un refuerzo permanente mediante soldadura y requiere verificar la aptitud del componente para este tipo de intervención.
¿Qué establece ASME PCC-2?
ASME PCC-2 reúne criterios de ingeniería para seleccionar, diseñar y aplicar diferentes métodos de reparación en equipos y tuberías a presión, incluyendo envolventes mecánicas, abrazaderas, camisas soldadas y reparaciones compuestas.
Referencias
- American Petroleum Institute. API 570: Piping Inspection Code: In-service Inspection, Rating, Repair, and Alteration of Piping Systems (5th ed.).
- American Petroleum Institute. API Recommended Practice 571: Damage Mechanisms Affecting Fixed Equipment in the Refining Industry (3rd ed.).
- American Petroleum Institute. API Recommended Practice 574: Inspection Practices for Piping System Components (5th ed.).
- American Petroleum Institute. API Recommended Practice 579-1/ASME FFS-1: Fitness-For-Service (3rd ed.).
- American Petroleum Institute. API Recommended Practice 580: Risk-Based Inspection (3rd ed.).
- American Petroleum Institute. API Recommended Practice 581: Risk-Based Inspection Technology (3rd ed.).
- American Society of Mechanical Engineers. (2022). ASME PCC-2: Repair of Pressure Equipment and Piping.
- American Society of Mechanical Engineers. ASME B31.3: Process Piping.
- American Society for Nondestructive Testing. ASNT SNT-TC-1A: Personnel Qualification and Certification in Nondestructive Testing.
