Materiales compuestos para reparación e inspección de activos industriales

La gestión de la integridad de activos exige soluciones capaces de restaurar la capacidad estructural de equipos afectados por corrosión, erosión o daños mecánicos sin recurrir siempre a reemplazos costosos. En este contexto, los materiales compuestos para reparación industrial se han convertido en una tecnología ampliamente utilizada en sectores como petróleo y gas, petroquímica, generación de energía y minería. Su éxito depende no solo del diseño e instalación, sino también de una adecuada evaluación, control de calidad e inspección durante todo el ciclo de vida de la reparación.

¿Qué son los materiales compuestos?

Los materiales compuestos son materiales de ingeniería formados por dos o más componentes diferentes que, al combinarse, generan propiedades superiores a las obtenidas individualmente. Todo sistema compuesto está integrado por una matriz (responsable de transferir cargas y proteger el refuerzo) y un refuerzo (encargado de proporcionar resistencia mecánica y rigidez).

Mientras que la matriz puede ser polimérica, metálica o cerámica, el refuerzo suele estar constituido por fibras, partículas o laminados. En la actualidad, estos sistemas se emplean estratégicamente para restaurar activos degradados, prolongar la vida útil de equipos y reducir los costos asociados a reemplazos y paradas de planta. En la siguiente imagen se muestra la estructura polimérica.

Tipos de materiales compuestos

Los materiales compuestos se clasifican técnicamente bajo dos criterios fundamentales:

1. Según la matriz

• GFRP (Glass Fiber Reinforced Polymer): Polímero reforzado con fibra de vidrio. Son los más utilizados en la reparación industrial debido a su excelente resistencia química, facilidad de aplicación y bajo costo.
• CFRP (Carbon Fiber Reinforced Polymer): Polímero reforzado con fibra de carbono. Ofrecen una alta resistencia mecánica y una óptima relación resistencia-peso, siendo la opción predilecta en reparaciones estructurales críticas.
• MMC (Metal Matrix Composite): Compuesto de matriz metálica reforzada con partículas o fibras. Se utilizan para mejorar la resistencia al desgaste, la rigidez y el comportamiento a altas temperaturas.
• CMC (Ceramic Matrix Composite): Compuesto de matriz cerámica. Están diseñados específicamente para ambientes de alta temperatura y condiciones severas de operación.

Nota: Aunque los GFRP y CFRP son los materiales predominantes en los sistemas de reparación compuesta utilizados en tuberías y equipos industriales, los MMC y CMC encuentran aplicaciones especializadas donde existen condiciones extremas de temperatura o desgaste mecánico.

2. Según el refuerzo

• Reforzados con fibras: Constituyen el estándar en los sistemas de reparación compuesta mediante el uso de fibras de vidrio, carbono, aramida o basalto.
• Reforzados con partículas: Se emplean cuando se requiere aumentar la dureza, la resistencia al desgaste o la estabilidad térmica.
• Reforzados con hojuelas: Diseñados para mejorar la resistencia química y reducir drásticamente la permeabilidad del material.
• Compuestos híbridos: Combinan diferentes tipos de fibras para optimizar simultáneamente la resistencia, la tenacidad y el costo del sistema.

Diferencia entre materiales compuestos y revestidos

Aunque ambos enfoques combinan materiales distintos, sus funciones ingenieriles son completamente diferentes:

• Un material compuesto está diseñado para que la matriz y el refuerzo trabajen conjuntamente como un sistema estructural integrado. Por ejemplo, una reparación mediante fibra de carbono y resina epóxica.
• Un material revestido (cladding) incorpora una capa superficial cuya función exclusiva es proteger al material base contra la corrosión o el ataque químico, sin aportar resistencia del tipo estructural. Por ejemplo, una placa de acero inoxidable soldada sobre acero al carbono.

Aplicaciones en activos industriales

La industria del petróleo y gas representa uno de los mayores campos de utilización de las reparaciones compuestas (conocidas internacionalmente como composite repair). Se aplican con éxito en gasoductos, oleoductos, tuberías de proceso, recipientes a presión, tanques de almacenamiento, sistemas offshore y líneas de agua de producción.

Esta tecnología permite corregir de forma segura defectos derivados de la corrosión (general o localizada), erosión, daños mecánicos, defectos de fabricación y pérdida de espesor. Su aplicación industrial está estrictamente respaldada por metodologías reconocidas en normas internacionales como ASME PCC-2 e ISO 24817.

Evaluación previa y diseño de la reparación

Antes de ejecutar cualquier intervención, es indispensable realizar una evaluación técnica y dimensional del activo. Esta etapa preliminar debe caracterizar con precisión el mecanismo de degradación, su extensión, la velocidad de deterioro y el riesgo asociado. Asimismo, se deben relevar las condiciones operativas críticas como la presión, temperatura, ciclos de carga y compatibilidad química.

A partir de estos datos se genera la ingeniería de diseño, la cual determina factores cruciales para el éxito del proyecto: la geometría del defecto, la presión de diseño, las propiedades mecánicas del compuesto, la orientación de las fibras, la cantidad de capas requeridas y la vida útil esperada.

¿Cómo reparar con material compuesto?

El procedimiento general en campo se ejecuta a través de los siguientes pasos consecutivos:

1. Preparación de superficie: El sustrato se limpia mediante granallado abrasivo, lijado mecánico o limpieza química para dejarlo libre de contaminantes, corrosión y humedad.
2. Aplicación de resina: Se extiende la matriz polimérica siguiendo estrictamente las proporciones y tiempos indicados por el fabricante.
3. Instalación del refuerzo: Se colocan las fibras textiles respetando rigurosamente la orientación y el número de capas especificados en la ingeniería de diseño.
4. Curado: Período controlado en el que el sistema polimeriza y desarrolla sus propiedades mecánicas y estructurales finales.
5. Verificación final: Inspección de control de calidad previa a la restitución operativa del activo.

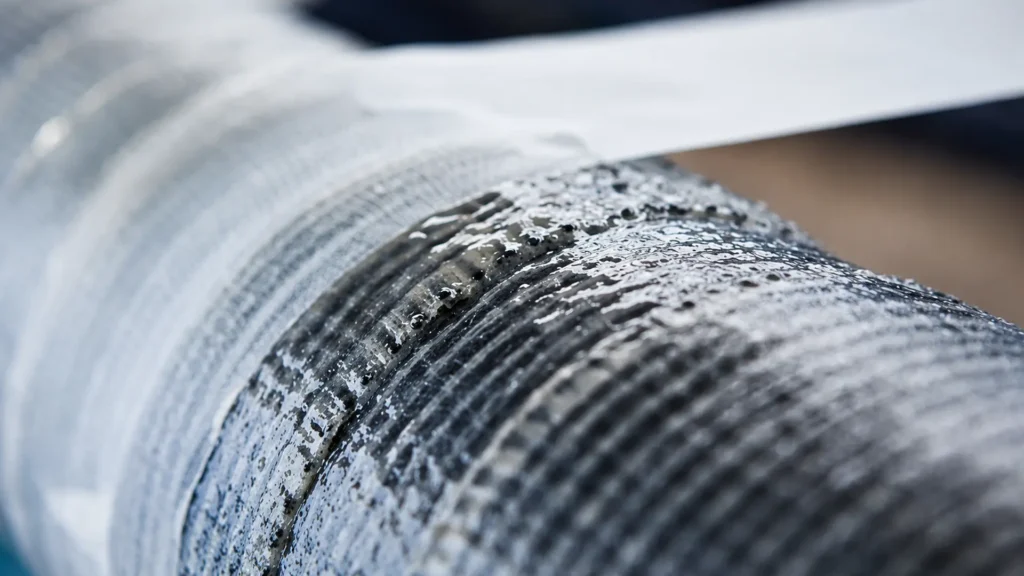

En la siguiente imagen se puede apreciar la reparación de una tubería con materiales compuestos.

Control de calidad e inspección de sistemas nuevos

La confiabilidad de los materiales compuestos depende directamente de la calidad de su instalación. Durante la aplicación, es obligatorio monitorear las condiciones ambientales (temperatura y humedad para un curado óptimo), la preparación de superficie (perfil de anclaje y ausencia de contaminantes), la mezcla de la resina (para minimizar la presencia de vacíos) y el espesor final del laminado de acuerdo al diseño.

Inspección de aceptación

Una vez concluida la instalación, se ejecutan tres niveles de verificación:

• Inspección visual: Dirigida a identificar anomalías como arrugas, inclusiones, fisuras superficiales, delaminaciones o defectos de impregnación.
• Verificación dimensional: Control estricto de la longitud, ancho y espesor final del parche o envoltura.
• Pruebas de adherencia: Ensayos específicos para evaluar la calidad de la unión entre el compuesto y el material base metálico.

¿Cómo se inspeccionan las reparaciones en servicio?

La inspección periódica de las reparaciones compuestas es obligatoria para garantizar que el sistema mantenga su capacidad estructural y aptitud para el servicio. Esta evaluación combina los siguientes métodos:

• Inspección visual: Permite detectar de forma preliminar grietas, delaminaciones superficiales, desprendimientos, daños por impacto o deterioro ambiental.
• Medición dimensional: Verifica que la reparación conserve su estabilidad geométrica y los espesores originales de diseño.
• Ensayos No Destructivos (END):
  • Ultrasonido: Ideal para mapear discontinuidades internas, vacíos y falta de adherencia.
  • Termografía infrarroja: Detecta anomalías térmicas vinculadas a despegues o zonas con fallas de adhesión oculta.
  • Shearography: Técnica óptica avanzada con luz láser que inspecciona grandes superficies con alta sensibilidad, detectando microgrietas y daños internos por impacto.

Monitoreo estructural e integridad en servicio

En activos de alta criticidad sometidos a presiones extremas, vibraciones o ciclos térmicos severos, se recomienda implementar programas de monitoreo estructural (structural health monitoring). El monitoreo estructural continuo añade una capa de seguridad proactiva, permitiendo evaluar el desempeño real del compuesto a lo largo del tiempo, reduciendo los riesgos operacionales y validando la extensión de la vida útil de las tuberías y equipos de forma remota y predictiva.

Riesgos y limitaciones de la tecnología

A pesar de sus notables beneficios, el uso de materiales compuestos implica ciertos riesgos operativos si no se controlan adecuadamente: una preparación superficial deficiente compromete la adherencia; un curado inadecuado merma las propiedades mecánicas; y un diseño incorrecto o una inspección insuficiente pueden ocultar la evolución de fallas subsuperficiales.

Asimismo, la tecnología presenta limitaciones intrínsecas: restricciones ante temperaturas sumamente elevadas, alta sensibilidad a las condiciones de instalación en campo, absoluta dependencia de procedimientos sumamente controlados y la necesidad mandatoria de contar con personal técnico calificado tanto para la aplicación como para las inspecciones periódicas. Por ello, cada activo debe ser rigurosamente evaluado mediante ingeniería antes de optar por esta solución.

Conclusión

Los materiales compuestos para reparación industrial representan una alternativa madura y eficaz para restaurar activos afectados por corrosión, erosión y daños mecánicos. Su éxito técnico y comercial no es fortuito: depende de una cadena rigurosa que integra la evaluación precisa del daño, el diseño de ingeniería, el control de calidad en la instalación y programas formales de inspección y monitoreo en servicio. Cuando se aplican correctamente, estas tecnologías contribuyen significativamente a la confiabilidad operativa, la reducción de costos y la preservación de la integridad mecánica de la infraestructura industrial crítica.
