Defectos finos en soldaduras: Radiografía computarizada con HD-CR 35 NDT

Las uniones soldadas sometidas a condiciones extremas como presión, temperatura, corrosión y fatiga, están en las profundas perforaciones de alta mar y en las kilométricas redes de ductos. Por esa razón, estas uniones representan tanto el nodo vital de las megaestructuras como, a su vez el punto de mayor vulnerabilidad. Si hay alguna falla es imperceptible en una soldadura, ella puede generar paradas no programadas, pérdidas financieras millonarias, desastres ecológicos o, en el peor de los casos, pérdidas de vidas humanas. Y es por ello que las Pruebas No Destructivas (NDT) y la inspección de soldaduras cada día tienden a convertirse en una disciplina estratégica de primer orden.

Si revisamos los antecedentes históricos, el ensayo radiográfico convencional basado en películas de haluro de plata ha sido el estándar para la radiografía industrial. Sin embargo, en pleno siglo XXI, las exigencias operativas de la industria energética demandan inmediatez, es decir, una velocidad de los resultados, así como la precisión del ensayo y la responsabilidad ambiental que la tecnología analógica ya no puede ofrecer de manera eficiente.

Por otra parte, la transición hacia la radiografía digital NDT y la radiografía computarizada (CR), están transformando los parámetros del aseguramiento de la integridad. Al combinar la flexibilidad operativa de las placas de imagen reutilizables con la potencia del procesamiento digital, la radiografía computarizada permite mejorar la adquisición, procesamiento y gestión de las imágenes radiográficas. Hoy día, la adopción de sistemas de alta resolución, como el escáner HD-CR 35 NDT de la firma aliada DÜRR NDT, está facilitando la detección de defectos finos en soldaduras, asegurando el cumplimiento de los estándares internacionales y consolidando la seguridad estructural en el sector energético.

Defectos finos en soldaduras y exigencias de resolución radiográfica

Comprender la magnitud del reto técnico, es necesario adentrarse en la microestructura de una soldadura. Durante el proceso de fusión y solidificación pueden originarse discontinuidades físicas. Si bien algunos defectos como la porosidad generalizada o las inclusiones grandes de escoria son sencillos de identificar, existen otros denominados defectos finos. Entre estos destacan las microfisuras (longitudinales o transversales), las grietas de solidificación, la falta de fusión lateral o pase de raíz, y las penetraciones incompletas muy estrechas. Son discontinuidades finas e intrínsecas que actúan como severos concentradores de tensiones mecánicas.

Al actuar en regímenes de alta presión cíclica y vibración, comunes en el transporte de hidrocarburos, estas microfisuras pueden propagarse de forma subcrítica hasta provocar una fractura súbita y catastrófica de la tubería o recipiente bajo presión (ISO, 2013).

La detección de estos defectos finos impone una exigencia mayor sobre la resolución de los sistemas de inspección. En la inspección radiográfica de soldaduras, la capacidad para discernir detalles minúsculos está ligada a la resolución espacial básica del sistema, conocida técnicamente como SR_b. En la vanguardia de la inspección industrial, DÜRR NDT ofrece soluciones integrales de digitalización para la industria de los ensayos no destructivos (END): sistemas de radiografía digital en red combinados con software innovador, diseñados para responder a los estándares más exigentes del sector.

Tradicionalmente, la película radiográfica ofrecía una excelente resolución debido al tamaño microscópico de sus granos de plata. No obstante, los primeros sistemas de radiografía computarizada sufrían de una limitación física: el tamaño de los píxeles de digitalización y la dispersión de la luz del láser dentro de la placa de imagen limitaban la nitidez. Esto impedía que la tecnología digital fuera plenamente aceptada en aplicaciones críticas de la industria de petróleo y gas, donde las normas exigen la visualización de alambres microscópicos de indicadores de calidad de imagen (IQI) para validar la sensibilidad del ensayo radiográfico.

Entonces, para que la radiografía computarizada sustituyera a la película en inspecciones críticas, era imperativo alcanzar una resolución espacial básica que permitiera identificar discontinuidades del orden de pocas decenas de micrómetros, garantizando que ningún defecto crítico pasara desapercibido.

Radiografía computarizada para inspección de soldaduras

Definitivamente la radiografía computarizada (CR) representa un salto cualitativo respecto a la radiografía convencional, marcando una nueva era en la inspección de soldaduras. En términos operativos, la principal diferencia radica en el receptor de imagen. En lugar de utilizar una película radiográfica de un solo uso, la radiografía computarizada emplea placas de almacenamiento de fósforo fotoestimulable (IP) (DÜRR NDT, 2024). Esto se puede apreciar en las distintas conferencias y eventos donde la innovación y técnicas avanzadas de los ensayos no destructivos se muestran en la sala de exhibición.

Las placas son flexibles, se colocan en chasis similares a los analógicos y capturan la radiación ionizante (rayos X o gamma) de la misma manera que la película, almacenando la energía en un estado metaestable dentro de la red del fósforo. Posteriormente, la placa expuesta se introduce en un escáner donde un haz de láser de alta precisión estimula la liberación de la energía almacenada en forma de luz visible, un fenómeno denominado luminiscencia fotoestimulada (PSL). Esta luz es captada por un tubo fotomultiplicador o sensor digital de alta sensibilidad, convirtiéndose en una señal eléctrica que genera en un monitor, una imagen digital de alto rango dinámico.

Las ventajas operativas de este ensayo radiográfico moderno son enormes. Primero, la eliminación de los procesos químicos de revelado representa un beneficio ambiental y financiero. Ya no se requiere la adquisición, almacenamiento y desecho de reactivos químicos altamente contaminantes como el revelador y el fijador, cumpliendo así con las políticas de sostenibilidad de las corporaciones energéticas. Segundo, el tiempo de ciclo de la inspección se reduce de manera drástica. Mientras que el revelado convencional requiere entre 15 y 20 minutos, el escaneo digital se realiza en segundos, permitiendo una toma de decisiones casi en tiempo real en obra.

Las placas de fósforo son reutilizables, pudiendo exponerse miles de veces, lo que reduce sustancialmente el costo operativo por junta inspeccionada. Y finalmente, la capacidad de archivar digitalmente las imágenes facilita el uso de software para el ajuste de contraste, magnificación y medición automática de defectos, permitiendo auditorías de forma remota y agilizando la gestión de integridad mecánica.

HD-CR 35 NDT y tecnología TreFoc de alta resolución

Los ensayos no destructivos son un complemento de ese avance en la inspección y en la integridad de activos a través de ellos. Sin embargo, a la vanguardia de esta transformación se sitúa el escáner HD-CR 35 NDT, que ha sido desarrollado por la firma alemana DÜRR NDT. Este es un dispositivo que ha sido diseñado específicamente para superar las limitaciones históricas de la radiografía digital NDT en las aplicaciones industriales más exigentes.

El HD-CR 35 NDT destaca por alcanzar una resolución espacial básica SR_b certificada de 30 micrómetros (µm), una especificación técnica que marca la diferencia al inspeccionar componentes con tolerancias de fallo extremadamente críticas. Con la resolución de 30 µm se permite capturar detalles graduales, posibilitando la visualización inequívoca de microgrietas e imperfecciones que otros escáneres estándar del mercado omitirían por completo.

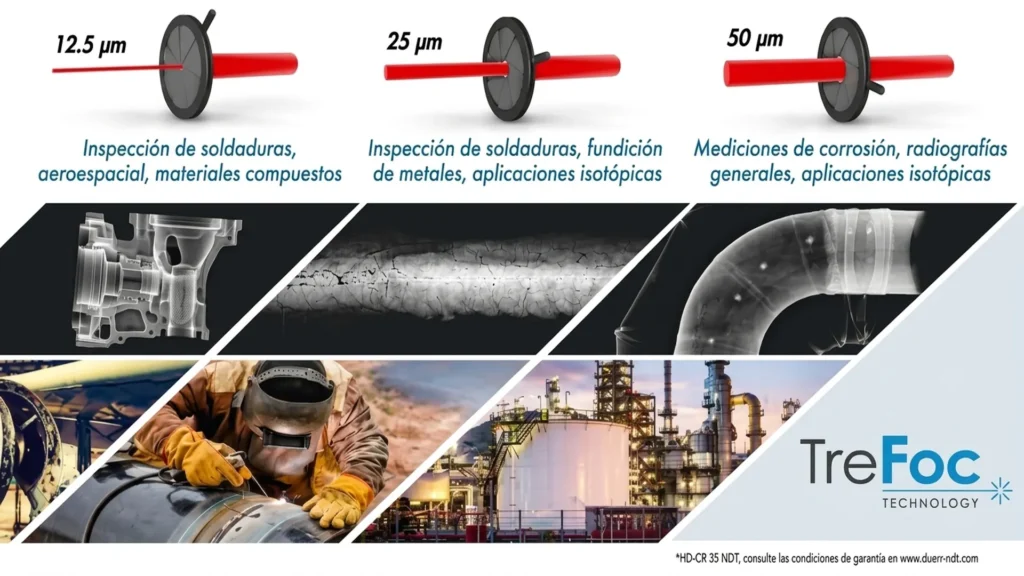

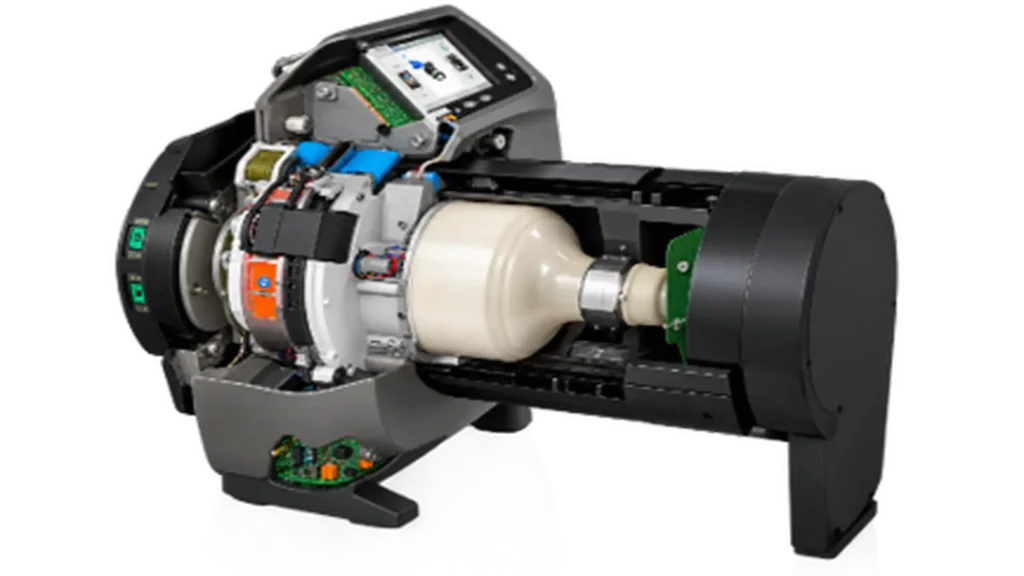

El núcleo tecnológico que hace posible este rendimiento excepcional es la tecnología TreFoc, patentada por DÜRR NDT (DÜRR NDT, 2024). TreFoc, o tecnología de Triple Enfoque, es un sistema óptico inteligente que ajusta de forma automatizada el diámetro del haz de láser dentro del escáner. Esto proporciona tres configuraciones de enfoque distintas según la aplicación y el tipo de placa de imagen utilizada.

Para la inspección de soldaduras críticas y la detección de defectos finos, el sistema selecciona el enfoque más estrecho (haz de láser de 12.5 µm), optimizando la nitidez y maximizando la resolución de la imagen. Si el ensayo requiere inspeccionar fundiciones de gran espesor o componentes de menor exigencia donde se prioriza la rapidez de escaneo y una alta relación señal-ruido (SNR), el sistema ajusta el haz de láser a un diámetro de 25 µm o 50 µm, adaptando la potencia del láser para obtener la mejor calidad en el menor tiempo.

Esta versatilidad convierte al HD-CR 35 NDT en una herramienta de enorme valor para la inspección radiográfica de soldaduras, para garantizar la forja piezas de fundición complejas y para el aseguramiento de componentes de alta exigencia del sector aeroespacial.

ASTM E2445/E2445M e ISO 17636-2 en sistemas CR

La validez de cualquier ensayo no destructivo en el sector depende estrictamente de su alineación con la normativa internacional vigente. Por ejemplo, en la inspección radiográfica de soldaduras mediante tecnologías digitales, las normas de referencia global son la ISO 17636-2 y la ASTM E2445/E2445M.

La norma ISO 17636-2 establece los requisitos para el ensayo radiográfico de uniones soldadas por fusión utilizando detectores digitales, clasificando las técnicas de inspección en dos clases de calidad: la Clase A (técnicas básicas) y la Clase B (técnicas mejoradas de alta sensibilidad) (ISO, 2013). La Clase B es de carácter obligatorio para la mayoría de las uniones soldadas críticas en el sector energético, ya que exige niveles elevados de resolución y bajo ruido para garantizar que no queden discontinuidades peligrosas sin detectar.

Gracias a su resolución espacial básica de 30 µm y a la tecnología TreFoc, el sistema HD-CR 35 NDT cumple con holgura los rigurosos parámetros exigidos para la Clase B, superando las expectativas tradicionales de la radiografía industrial digital.

Por otro lado, la norma ASTM E2445/E2445M regula la calificación inicial y el control de estabilidad a largo plazo de los sistemas de radiografía computarizada (ASTM, 2020). Este estándar prescribe pruebas periódicas de rendimiento utilizando bloques de prueba para evaluar parámetros críticos del escáner, tales como la modulación de contraste, el jitter del láser o distorsión del barrido, el tamaño del píxel, la linealidad geométrica y la presencia de artefactos en las placas de imagen.

El HD-CR 35 NDT, en combinación con el software especializado de DÜRR NDT, integra herramientas automatizadas de control de calidad que guían al operador en el cumplimiento de la norma ASTM E2445, generando reportes de conformidad de manera sencilla y transparente. Esta estandarización asegura que el equipamiento funcione siempre en sus niveles óptimos de rendimiento y proporciona la trazabilidad técnica e histórica necesaria ante auditorías de seguridad nacionales e internacionales.

El futuro de la integridad mecánica digital y sostenible

La inspección radiográfica de soldaduras ya no es una actividad reactiva porque ahora se convirtió en una estrategia proactiva de gestión de activos y prevención de riesgos operacionales. La transición de la película convencional a la radiografía computarizada de alta resolución, sin duda, representa uno de los avances más significativos en la historia de las pruebas no destructivas.

En otras palabras, para el sector energético el futuro de la integridad mecánica industrial es innegablemente digital, y herramientas de alta gama como el HD-CR 35 NDT marcan el camino hacia un sector energético más confiable, sostenible y eficiente en el escenario global contemporáneo.

Garantiza la integridad de tus soldaduras, optimizando la detección de defectos finos con la máxima resolución espacial SR_b y digitalizar tus inspecciones de END con tecnología de vanguardia, contáctanos a: https://www.duerr-ndt.com/contact.html.

Conclusiones

La identificación oportuna de defectos finos en soldaduras, como microfisuras y falta de fusión, es vital para la integridad estructural en activos expuestos a alta presión y vibración, dado que actúan como concentradores de tensión capaces de inducir fallas catastróficas.

La detección confiable de imperfecciones microscópicas impone la necesidad de operar con una alta resolución espacial básica SR_b, parámetro fundamental en la radiografía digital para discernir detalles que los métodos convencionales no logran evidenciar.

La transición hacia sistemas radiográficos digitales en red, impulsados por software especializado de procesamiento de imágenes, optimiza la precisión diagnóstica, asegura el cumplimiento de estándares normativos (como ISO) y acelera la toma de decisiones en el control de calidad.

Referencias

1. American Society for Testing and Materials [ASTM]. (2020). Standard Practice for Qualification and Long-Term Stability of Computed Radiography Systems (ASTM E2445/E2445M-20). ASTM International. https://doi.org/10.1520/E2445_E2445M-20
2. DÜRR NDT GmbH & Co. KG. (2024). HD-CR 35 NDT: Escáner de Radiografía Computarizada de Alta Resolución con Tecnología TreFoc. DÜRR NDT. https://www.duerr-ndt.com/es/productos/hd-cr-35-ndt.html
3. International Organization for Standardization [ISO]. (2013). Non-destructive testing of welds , Radiographic testing, Part 2: X- and gamma-ray techniques with digital detectors (ISO 17636-2:2013). ISO. https://www.iso.org/standard/57218.html
