Los Caissons offshore son componentes importantes en plataformas marinas, pero también figuran entre los activos más expuestos a deterioro silencioso. La combinación de ambiente salino, zonas sumergidas y acceso complejo favorece la de difícil detección , en la mayoría de los casos no es detectada a tiempo. Frente a este desafío, el monitoreo permanente con ondas guiadas y sistemas como gPIMS cambia la forma de gestionar riesgo. Diversos casos de campo han confirmado su utilidad en estructuras reales. Este artículo explica cómo evaluar estos activos y cuándo migrar del screening puntual a monitoreo continuo.

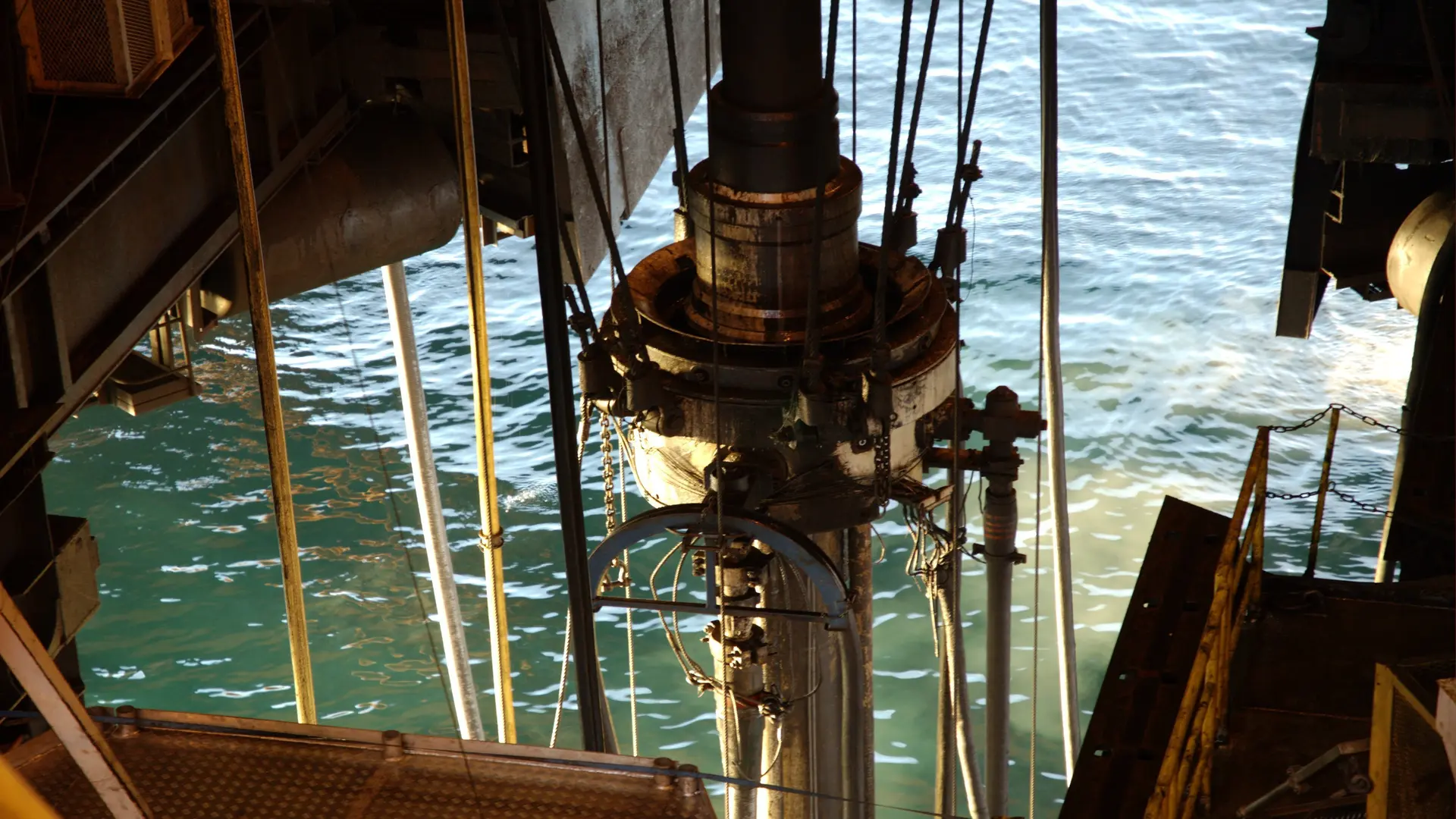

¿Qué son los Caissons offshore?
Los Caissons offshore son tuberías verticales o inclinadas instaladas en estructuras costa afuera.
Suelen utilizarse para:
- Captación de agua de mar.
- Sistemas contra incendio.
- Descarga de fluidos.
- Ventilación y drenaje.
- Servicios auxiliares de plataforma.
En la mayoría de los casos funcionan como tuberías ascendentes o líneas conectadas a sistemas esenciales. Debido a su ubicación, los Caissons offshore operan bajo condiciones agresivas que aceleran el deterioro externo e interno.
¿Por qué los caissons offshore son difíciles de vigilar?
Inspeccionar Caissons offshore no es sencillo. Gran parte de su longitud se encuentra:
- Sobre el mar y bajo salpicadura constante.
- Parcialmente sumergida.
- Cercana a zonas estructurales congestionadas.
- En áreas con acceso restringido.
- Expuesta a operación continua.
Estas condiciones convierten a los Caissons offshore en activos de difícil acceso, donde una inspección convencional puede requerir andamios, rope access, embarcaciones, ROV o ventanas operativas específicas. Además, muchos daños ocurren detrás de abrazaderas, soportes, recubrimientos envejecidos o zonas no visibles, favoreciendo la corrosión.
¿Qué riesgo de corrosión tienen los caissons?
El principal riesgo en Caissons offshore es que la pérdida de espesor avance sin señales externas claras. La corrosión puede desarrollarse por:
- Agua marina atrapada.
- Fallas del recubrimiento.
- Aireación diferencial.
- Corrosión bajo depósitos.
- Zonas húmedas intermitentes.
- Microbiología asociada al agua de mar.
Cuando no existe monitoreo permanente, el daño puede detectarse solo cuando ya existe fuga, perforación o debilitamiento severo.
Caso real de referencia en offshore
Un caso de estudio divulgado por la empresa especialistas en inspección avanzada Guided Ultrasonics Ltd mostró la aplicación de ondas guiadas con sensores permanentes en Caissons offshore de una instalación marina envejecida. El objetivo era controlar zonas de riesgo donde la inspección tradicional resultaba costosa y limitada por acceso.
El programa permitió:
- Establecer una línea base inicial.
- Repetir lecturas periódicas.
- Comparar señales históricas.
- Identificar cambios compatibles con pérdida de sección.
- Priorizar inspecciones confirmatorias.
Lo relevante del caso no fue la marca utilizada, sino demostrar que el monitoreo permanente puede transformar activos difíciles de inspeccionar en sistemas técnicamente controlables.
Ondas guiadas para detectar corrosión oculta
Las ondas guiadas representan una de las tecnologías más efectivas para evaluar largos tramos de tubería desde un punto accesible. En Caissons offshore, esta técnica transmite energía ultrasónica por la pared metálica y analiza los ecos reflejados por cambios geométricos o pérdida de sección.
Beneficios principales
- Evaluación de varios metros desde una sola ubicación.
- Menor necesidad de retirar aislamiento o recubrimiento.
- Detección temprana de corrosión no visible.
- Reducción de campañas invasivas.
- Mejor enfoque de inspecciones confirmatorias.
Por ello, las ondas guiadas son especialmente útiles en Caissons offshore y tuberías ascendentes donde el acceso total es costoso o riesgoso.
Gran cobertura desde un solo punto
Una ventaja clave del uso de ondas guiadas en Caissons offshore es la gran cobertura desde un solo punto. A diferencia del ultrasonido convencional, que mide espesores localizados, esta tecnología puede revisar secciones extensas con un collar sensor instalado en una posición accesible.
Esto permite:
- Inspección rápida de zonas superiores e inferiores.
- Evaluación repetible.
- Priorización de áreas sospechosas.
- Menor exposición del personal.
En activos donde cada hora offshore se traduce en costo, la gran cobertura desde un solo punto mejora la eficiencia técnica y económica.
¿Qué cambia con sensores instalados permanentemente?
El verdadero salto ocurre cuando se implementan sensores instalados de forma permanente. En lugar de movilizar equipos cada cierto tiempo, los Caissons offshore quedan preparados para mediciones periódicas con alta repetibilidad.
- Se reduce el error por cambio de posición.
- Se mantiene una línea base histórica.
- Se comparan tendencias reales de deterioro.
- Se detectan variaciones tempranas.
- Se disminuyen costos de campañas repetitivas.
Para Caissons offshore, este enfoque fortalece el monitoreo permanente y la toma de decisiones basada en condición.

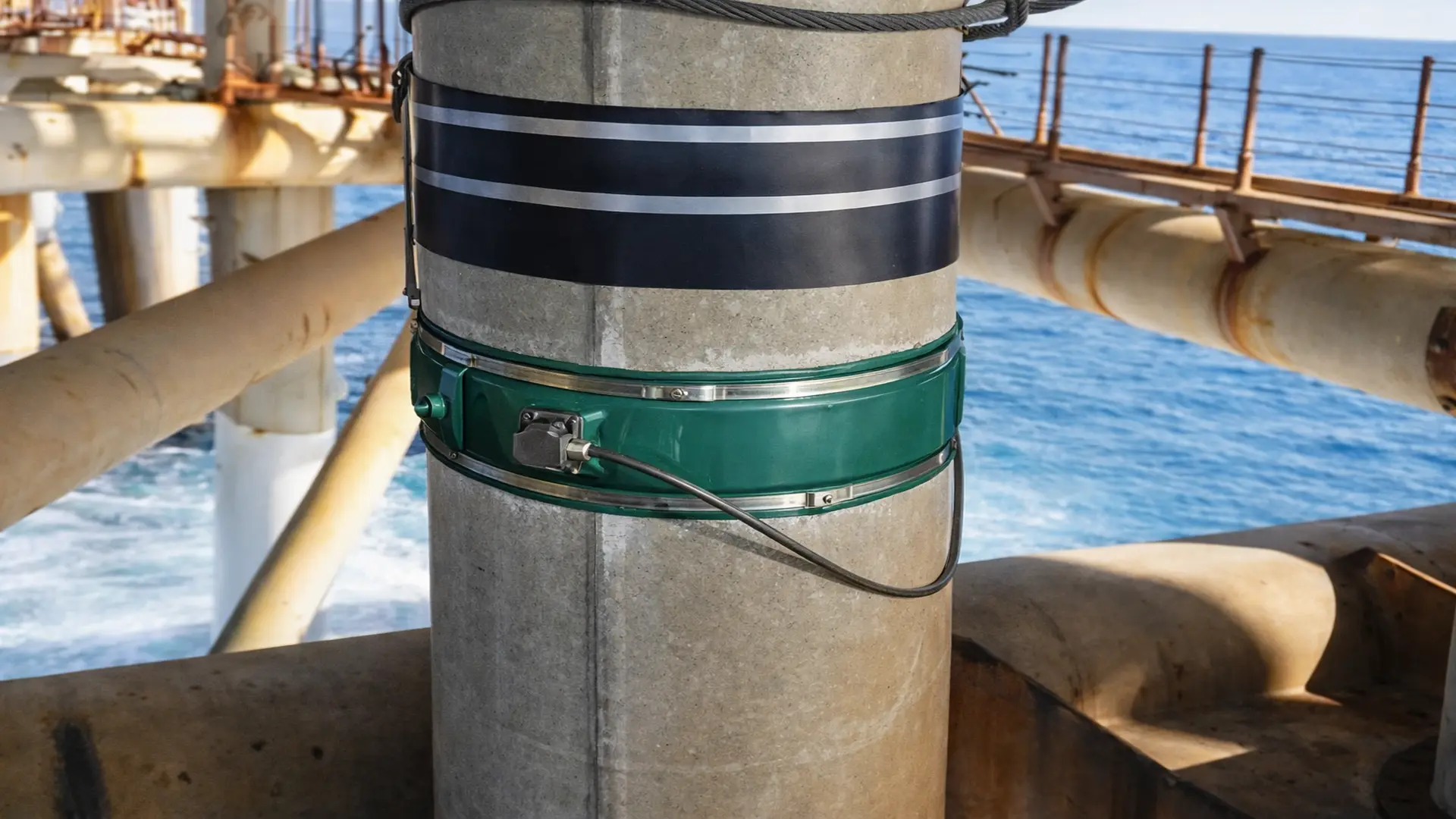

¿Cómo mejora gPIMS el monitoreo permanente?
El sistema gPIMS integra ondas guiadas con sensores fijos y seguimiento periódico. En Caissons offshore, gPIMS aporta una metodología robusta para vigilar deterioro en el tiempo.
Ventajas de gPIMS
- Lecturas repetibles desde el mismo punto.
- Tendencias comparables entre campañas.
- Alarmas por cambios relevantes.
- Menor dependencia de ventanas operativas largas.
- Mayor visibilidad de la corrosión no visible .
Con gPIMS, el monitoreo permanente se convierte en un programa real de gestión de integridad offshore.
Comparación de datos a lo largo del tiempo
Uno de los mayores valores de gPIMS en Caissons offshore es la comparación de datos a lo largo del tiempo. Las decisiones fallan cuando solo se observa una medición aislada. La tendencia permite establecer:
- Si la pérdida de espesor avanza.
- Si el recubrimiento dejó de proteger.
- Si una zona pasó de estable a crítica.
- Si conviene reparar, monitorear o reemplazar.
La comparación de datos a lo largo del tiempo convierte información técnica en estrategia de mantenimiento.
¿Cuándo gPIMS supera al screening puntual?
El screening puntual sigue siendo útil como primera aproximación. Sin embargo, existen escenarios donde gPIMS supera claramente esa práctica en Caissons offshore.
Cuándo conviene migrar
- Historial de corrosión recurrente.
- Alta criticidad del sistema.
- Acceso complejo o costoso.
- Necesidad de extender la vida útil.
- Dudas sobre velocidad de deterioro.
- Repetidas campañas sin tendencia clara.
En estos casos, pasar de screening a monitoreo permanente permite administrar mejor recursos y riesgo.
¿Qué decisiones mejora el monitoreo continuo?
El monitoreo permanente en Caissons offshore mejora decisiones técnicas y financieras.
Decisiones operativas
- Continuar el servicio con control.
- Programar reparación en parada planificada.
- Reforzar recubrimientos.
- Instalar protección adicional.
- Ajustar frecuencias de inspección.
Decisiones estratégicas
- Priorizar CAPEX.
- Extender la vida útil segura.
- Reducir riesgo de falla inesperada.
- Justificar reemplazos.
Conclusión
Los Caissons offshore presentan alto riesgo de corrosión no visible por su ambiente severo y acceso complejo. La experiencia de campo confirma que el monitoreo permanente con ondas guiadas y soluciones como gPIMS permite detectar cambios tempranos, comparar tendencias y tomar mejores decisiones. Cuando la criticidad es alta o el acceso limita inspecciones tradicionales, migrar de screening puntual a monitoreo continuo fortalece la integridad offshore, reduce incertidumbre y protege la continuidad operativa.
Referencias
- American Petroleum Institute. (2016). API Recommended Practice 2SIM: Structural integrity management of fixed offshore structures. API Publishing Services.
- BSI. (2020). BS EN ISO 16828: Non-destructive testing — Ultrasonic testing — Time-of-flight diffraction technique as a method for detection and sizing of discontinuities. British Standards Institution.
- Guided Ultrasonics Ltd. (2019). Caisson monitoring: Case study. Guided Ultrasonics. https://www.guided-ultrasonics.com/wp-content/uploads/2023/02/2019CaseStudy20_rev0.pdf
- International Organization for Standardization. (2017). ISO 17359: Condition monitoring and diagnostics of machines — General guidelines. ISO.
- Abuassal, A., Kang, L., Martinho, L., Kubrusly, A., Dixon, S., Smart, E., Ma, H., & Sanders, D. (2025). A review of recent advances in unidirectional ultrasonic guided wave techniques for nondestructive testing and evaluation. Sensors, 25(4), 1050. https://www.mdpi.com/1424-8220/
