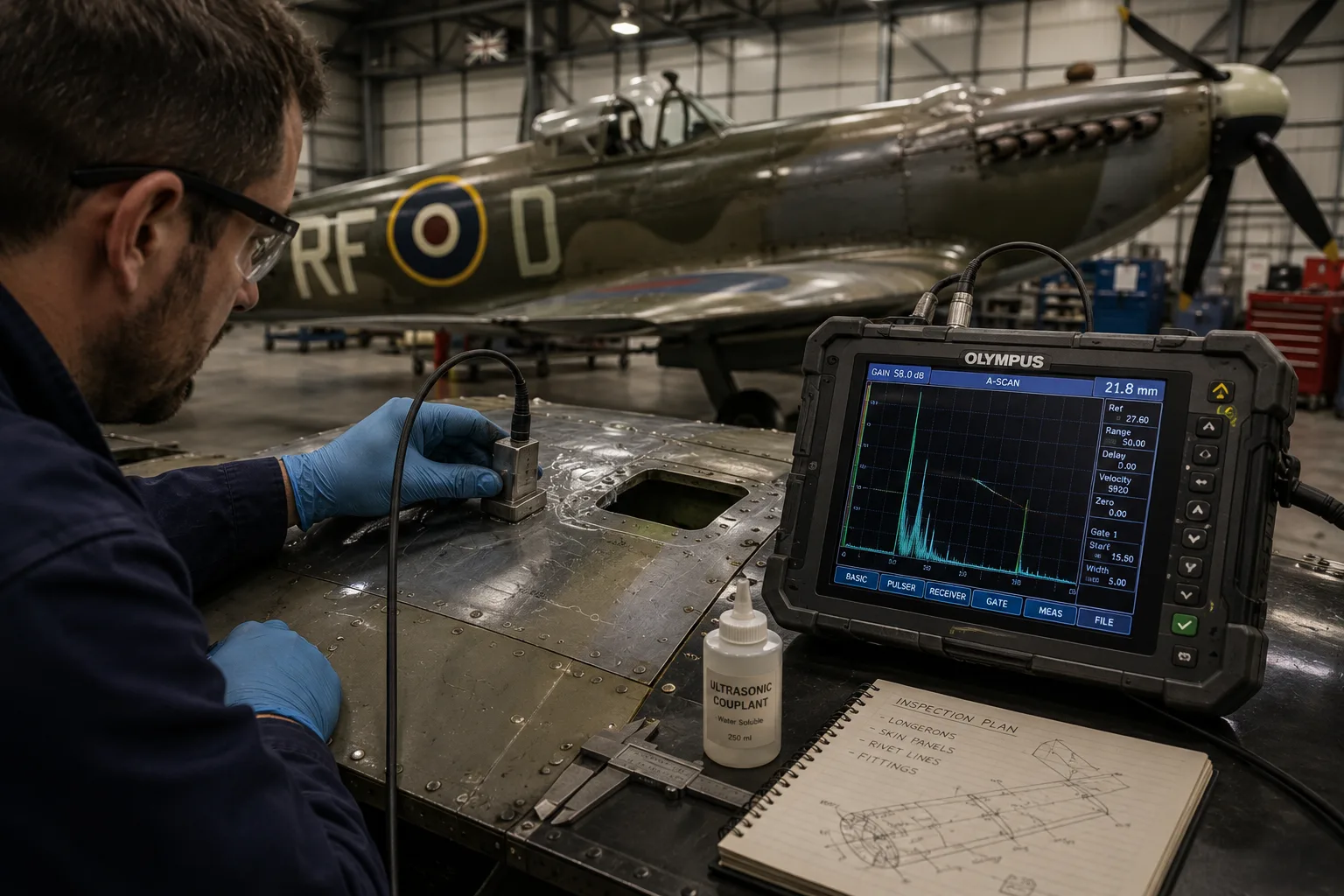

El NDT moderno está permitiendo evaluar y mantener componentes estructurales concebidos hace más de ocho décadas mediante técnicas de inspección que ni siquiera existían cuando fueron fabricados. Los históricos Spitfire constituyen un caso excepcional de extensión de vida: estructuras originales, piezas restauradas y componentes de nueva fabricación deben convivir bajo criterios actuales de fatiga, corrosión, materiales e integridad estructural para que estas aeronaves puedan continuar operando de forma segura.
NDT moderno lleva la inspección más allá del diseño original
El Supermarine Spitfire realizó su primer vuelo en 1936, en una época en la que el conocimiento sobre fatiga estructural estaba muy lejos de los criterios utilizados actualmente por la ingeniería.
De hecho, estas aeronaves no fueron concebidas con una vida de fatiga documentada comparable con la que actualmente forma parte del diseño y certificación de estructuras aeronáuticas. La comprensión del fenómeno evolucionaría significativamente años después, impulsada en parte por las investigaciones realizadas tras los accidentes del de Havilland Comet.
Esta diferencia tecnológica convierte a los Spitfire que continúan volando en un caso especialmente interesante para la ingeniería de integridad.
El objetivo ya no consiste simplemente en restaurar una aeronave histórica hasta recuperar su apariencia original. Es necesario determinar si sus componentes conservan condiciones adecuadas para continuar operando y cómo interactúan las piezas originales con materiales y componentes fabricados décadas después. Ahí es donde los Ensayos No Destructivos adquieren un papel fundamental.
Penetrantes, partículas magnéticas y rayos X detectan discontinuidades
La inspección de componentes utiliza diferentes técnicas NDT dependiendo del material, geometría y mecanismo de daño que se busca identificar.
Entre los métodos empleados aparecen la inspección por líquidos penetrantes fluorescentes, partículas magnéticas (MPI) y radiografía industrial mediante rayos X.
Los penetrantes permiten revelar discontinuidades abiertas a la superficie en materiales no porosos. Las partículas magnéticas, por su parte, resultan particularmente útiles para detectar discontinuidades superficiales y cercanas a la superficie en materiales ferromagnéticos.
La radiografía aporta otra capacidad: examinar internamente determinados componentes sin necesidad de destruirlos para conocer su condición.
El NDT moderno combina diferentes técnicas bajo un principio esencial de la integridad: ningún método de inspección es universal. La selección debe responder al material, geometría, accesibilidad, tipo de discontinuidad esperada y criticidad del componente..
En una estructura histórica, este criterio adquiere todavía mayor importancia porque reemplazar una pieza puede no ser tan sencillo como solicitar un componente nuevo al fabricante original.
La fatiga obliga a inspeccionar componentes críticos
Uno de los ejemplos más interesantes aparece en el tren de aterrizaje.
Determinados pernos críticos son sometidos a inspecciones NDT cada 200 aterrizajes debido a antecedentes asociados con fatiga. El mantenimiento de los componentes puede controlarse mediante ciclos, horas de operación o períodos calendario dependiendo de su función y criticidad. El NDT moderno permite identificar indicaciones asociadas con discontinuidades antes de que determinados mecanismos de daño comprometan la integridad del componente. Por ello, los resultados de inspección deben analizarse junto con los ciclos operacionales y el historial de mantenimiento.
El enfoque demuestra por qué la edad cronológica de un activo, por sí sola, no determina necesariamente su condición.
Una evaluación de integridad necesita considerar cargas acumuladas, ciclos operacionales, mecanismos de degradación, material, historial de mantenimiento y resultados de inspecciones anteriores.
Ese principio trasciende ampliamente la aviación.
Tuberías, recipientes a presión, tanques de almacenamiento, estructuras offshore y otros activos industriales envejecidos enfrentan un desafío similar: establecer su condición real para determinar si pueden continuar operando de manera segura.
Materiales antiguos y modernos deben trabajar juntos
Mantener operativa una estructura diseñada hace décadas introduce además un desafío metalúrgico.
Una restauración puede combinar material original, repuestos históricos reacondicionados y componentes fabricados actualmente.
La compatibilidad entre esos elementos debe evaluarse cuidadosamente.
El uso de materiales modernos no garantiza automáticamente un mejor resultado. Diferencias en composición, propiedades mecánicas, tratamientos superficiales o comportamiento electroquímico pueden generar problemas cuando una pieza nueva interactúa con una estructura antigua.
Uno de los mecanismos que requiere atención es la corrosión galvánica, que puede aparecer cuando metales diferentes permanecen en contacto eléctrico en presencia de un electrolito.
El NDT moderno adquiere especial valor en programas de extensión de vida, porque aporta información sobre la condición de componentes que no pueden evaluarse únicamente por su antigüedad o apariencia externa.
Ingeniería inversa permite recuperar componentes
La disponibilidad de repuestos representa otro desafío considerable.
Muchos componentes originales dejaron de fabricarse hace décadas. Cuando una pieza necesita reemplazo, puede ser necesario reconstruir información dimensional y de materiales antes de producir un nuevo componente.
Las tecnologías actuales de escaneo 3D, medición digital, CAD y manufactura de precisión facilitan este proceso.
La ingeniería inversa permite reproducir geometrías complejas con niveles de precisión muy superiores a los disponibles cuando fueron construidas muchas de estas aeronaves.
Sin embargo, fabricar una pieza con las dimensiones correctas constituye solamente una parte del proceso. Después deben verificarse materiales, tolerancias, desempeño y condición antes de incorporarla nuevamente al activo.
En ese punto, el NDT vuelve a convertirse en una herramienta de aseguramiento de integridad.
El análisis de aceite también funciona como indicador de condición
La evaluación no termina en la estructura.
El monitoreo del aceite permite buscar partículas metálicas que puedan indicar desgaste interno en componentes mecánicos. La fuente describe el análisis del lubricante como parte de las herramientas utilizadas para identificar señales asociadas con deterioro.
Este principio es ampliamente utilizado en mantenimiento basado en condición.
La presencia, cantidad, tamaño y composición de partículas puede proporcionar información sobre procesos de desgaste que todavía no son evidentes mediante una inspección externa.
La combinación de NDT, monitoreo de condición e historial operacional permite construir una imagen mucho más completa del estado del activo que una inspección aislada.
Extender la vida no significa mantener todo lo original
El caso de los Spitfire también permite desmontar una interpretación frecuente sobre extensión de vida.
Mantener un activo histórico operativo no significa conservar indefinidamente cada uno de sus componentes originales.
La estrategia consiste en inspeccionar, evaluar, reparar o sustituir según condición y criticidad, manteniendo la integridad global del sistema.
Algunas piezas pueden continuar prestando servicio después de demostrar una condición satisfactoria. Otras deben repararse o reemplazarse cuando los mecanismos de degradación, historial de cargas o resultados de inspección indiquen que continuar utilizándolas representa un riesgo inaceptable.
Esta filosofía tiene un paralelismo directo con la gestión de activos industriales envejecidos.
La pregunta correcta no es únicamente “¿qué edad tiene?”, sino “¿cuál es su condición actual y qué evidencia técnica demuestra que puede seguir operando?”.
El NDT moderno convierte la edad en una variable gestionable
Que estructuras concebidas en la década de 1930 puedan continuar operando en 2026 demuestra hasta dónde han avanzado la inspección, los materiales y la ingeniería de mantenimiento.
No significa que la edad haya dejado de importar. Por el contrario, cuanto mayor es el tiempo acumulado de operación, más importante resulta comprender los mecanismos de degradación y establecer programas de inspección adecuados.
El valor del NDT moderno reside precisamente en proporcionar evidencia sobre la condición sin comprometer la funcionalidad del componente durante la evaluación.
Los Spitfire ofrecen así algo más que una historia de preservación aeronáutica. Constituyen un caso práctico de gestión de integridad y extensión de vida, donde inspección, fatiga, corrosión, materiales, ingeniería inversa y monitoreo de condición convergen para responder una pregunta compartida por múltiples industrias: hasta cuándo puede continuar operando de forma segura una estructura envejecida.
Fuente: Aerospace Testing International
