Tuberías enterradas: Cómo validar la dosificación de inhibidores

Las tuberías enterradas representan uno de los activos más sensibles en petróleo, gas, agua e industria química. Su condición no siempre es visible, por lo que validar la eficacia de los Inhibidores de corrosión exige más que aplicar productos químicos. Se requiere medición, tendencias y tecnologías no intrusivas. Este artículo explica cómo confirmar la dosificación de inhibidores, detectar corrosión localizada y fortalecer la integridad de ductos enterrados mediante inspección moderna, analítica operativa y monitoreo de corrosión continuo.

Por qué las tuberías enterradas exigen otro control

Las tuberías enterradas operan en contacto con un entorno cambiante: humedad del suelo, sales disueltas, bacterias, corrientes parásitas, variaciones térmicas y daño mecánico del recubrimiento. A diferencia de una línea aérea, no es sencillo inspeccionar visualmente ni intervenir sin excavación.

Por lo cual, la estrategia de protección debe integrar barreras múltiples:

• Recubrimientos externos.
• Protección catódica cuando aplica.
• Inhibidores de corrosión internos.
• Inspección basada en riesgo.
• Monitoreo de corrosión permanente.
• Ensayos no destructivos avanzados.

En este contexto, validar la dosificación de inhibidores no significa confirmar solo consumo químico, sino demostrar reducción real de velocidad corrosiva, picaduras y estabilidad operativa de las tuberías enterradas.

Qué son los inhibidores de corrosión

Son compuestos químicos que agregados en pequeñas composiciones  controlan las reacciones electroquímicas entre la superficie metálica y el medio agresivo, disminuyendo la velocidad de corrosión del metal. Dependiendo del sistema, pueden formar películas protectoras, modificar el pH, secuestrar oxígeno o interferir con especies corrosivas como CO₂, H₂S o cloruros.

En tuberías enterradas que transportan fluidos corrosivos, estos productos se inyectan de forma continua o intermitente según:

• Composición del fluido.
• Presencia de agua libre.
• Velocidad de flujo.
• Temperatura.
• Historial de fallas.
• Geometría de la línea.

Sin embargo, una mala selección o una dosificación no adecuada puede generar zonas desprotegidas y acelerar la corrosión localizada.

Dosificación de inhibidores: Aplicar no es validar

Muchas organizaciones miden éxito solo por litros inyectados por día. Ese enfoque es incompleto. La dosificación de inhibidores debe comprobar tres variables críticas:

1. Entrega real al punto de riesgo: No siempre el químico llega a todos los tramos de las tuberías enterradas, especialmente en líneas con baja velocidad o acumulación de agua.
2. Concentración efectiva: Puede existir subdosificación por bombas descalibradas, cambios de caudal o consumo químico inesperado.
3. Respuesta metalúrgica: El criterio definitivo es si la corrosión disminuyó.

Aplicar producto sin validar desempeño puede ocultar pérdida de espesor activa en las tuberías enterradas.

Cómo validar si el inhibidor realmente está funcionando

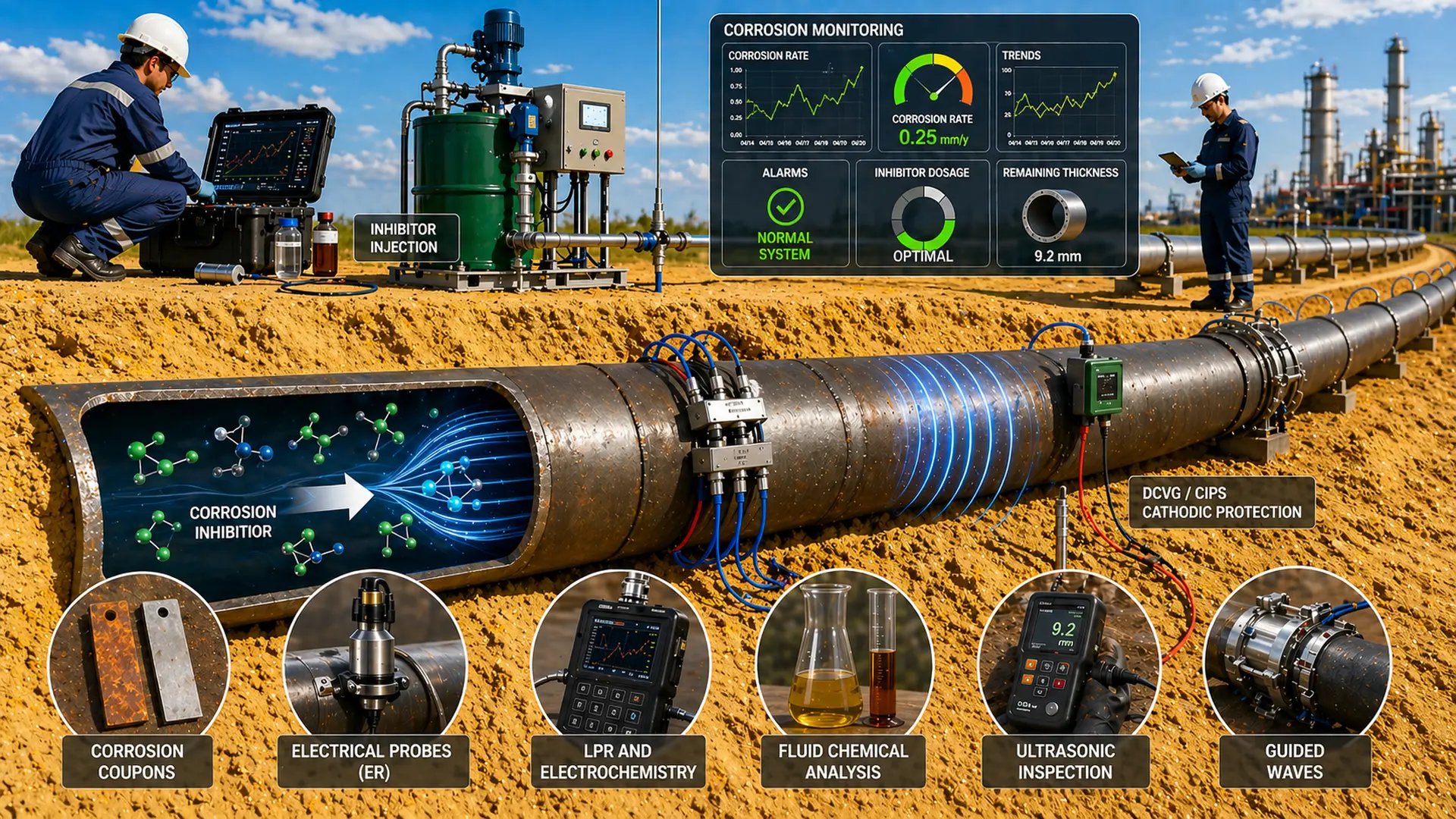

La validación eficiente combina indicadores directos e indirectos. Las mejores prácticas incluyen:

• Cupones de corrosión: Permiten medir pérdida metálica promedio en un periodo determinado. Son útiles para tendencia, aunque no siempre capturan corrosión localizada severa.
• Probetas eléctricas o ER: Las sondas de resistencia eléctrica entregan datos continuos de desgaste metálico y apoyan el monitoreo de corrosión en tiempo real.
• LPR y electroquímica: En medios conductivos, técnicas de polarización lineal permiten estimar velocidad corrosiva rápidamente.
• Análisis químico del fluido: Se revisa hierro total, hierro disuelto, agua producida, sólidos y compatibilidad del inhibidor.
• Inspección ultrasónica: Mediciones de espesor por UT convencional o mapeo ayudan a confirmar condición interna.
• Tendencias operativas: Cambios en caudal, temperatura o arrastre de agua pueden exigir nueva dosificación de inhibidores.

La conclusión técnica surge al correlacionar todos los datos, no de un solo parámetro.

Monitoreo de corrosión en líneas enterradas

El monitoreo de corrosión en tuberías enterradas debe ser continuo y orientado al riesgo. Un programa eficaz incluye:

• Segmentación por criticidad.
• Identificación de zonas de agua retenida.
• Puntos de inyección y verificación.
• Inspección periódica de espesores.
• Seguimiento de eventos operacionales.
• Alarmas por desviación de dosificación.

En activos extensos, esta estrategia permite priorizar excavaciones y reducir costos de intervención.

Ondas guiadas para monitoreo en líneas enterradas

Las ondas guiadas representan una solución avanzada para inspeccionar tramos de difícil acceso. Mediante transductores instalados alrededor de la tubería, la señal ultrasónica se propaga largas distancias y detecta cambios de sección asociados a pérdida metálica o discontinuidades.

En tuberías enterradas, esta tecnología ofrece ventajas relevantes:

• Inspección desde un punto accesible.
• Cobertura de decenas de metros por ubicación.
• Menor necesidad de excavación.
• Detección temprana de anomalías.
• Priorización de verificaciones locales.

La tecnología desarrollada por Guided Ultrasonics Ltd ha sido ampliamente aplicada en gestión de activos lineales, permitiendo evaluar sectores enterrados donde el acceso directo es limitado. Su uso complementa el monitoreo de corrosión para verificar si la dosificación de inhibidores está reduciendo mecanismos activos en zonas críticas.

Cómo detectar corrosión localizada sin excavar la línea

La corrosión localizada es uno de los mayores riesgos en tuberías enterradas, ya que pequeñas picaduras pueden perforar la pared antes de evidenciar pérdida general significativa.

Para detectarla sin excavación masiva se recomienda:

• Ondas guiadas para screening inicial.
• DCVG / CIPS para revisar recubrimiento y protección catódica.
• Smart pigging cuando la línea es piggable.
• Modelos predictivos con datos históricos.
• Sensores remotos y analítica digital.

Después del screening, solo se excavan zonas con alta probabilidad de daño, optimizando recursos.

Cómo confirmar si la corrosión fue detenida

Confirmar control real requiere comparar datos antes y después del ajuste químico. Los principales criterios son:

• Reducción sostenida de tasa corrosiva: Si cupones o sondas muestran descenso estable, la dosificación de inhibidores está siendo efectiva.
• Menor generación de hierro: Disminución de hierro en fluidos suele indicar menor ataque interno.
• Estabilidad de espesores: Inspecciones repetidas deben mostrar ausencia de crecimiento acelerado de defectos.
• Menos indicaciones en zonas críticas: Campañas con ondas guiadas pueden evidenciar estabilidad geométrica en tramos monitoreados.
• Mejor desempeño operacional: Menos fugas, menos sólidos y menos intervenciones correctivas.

Cuando estos indicadores convergen, existe evidencia técnica sólida de desempeño en tuberías enterradas.

Cuándo conviene ajustar la dosificación de inhibidores

La dosificación de inhibidores no debe permanecer fija indefinidamente. Debe revisarse cuando ocurra alguna de estas condiciones:

• Cambio de producción o caudal.
• Mayor corte de agua.
• Incremento de CO₂ o H₂S.
• Variación térmica importante.
• Nuevas tasas de corrosión.
• Eventos de parada y arranque.
• Aparición de corrosión localizada.
• Nuevos hallazgos en ondas guiadas.

Un ajuste oportuno evita sobreconsumo químico y reduce riesgo de falla en tuberías enterradas.

Qué decisiones mejora este monitoreo

Un sistema sólido de monitoreo de corrosión mejora decisiones clave:

• Optimización química: Permite dosificar según condición real y no por supuestos.
• Priorización de excavaciones: Las tuberías enterradas con mayor riesgo reciben atención primero.
• Extensión de vida útil: Al controlar pérdida metálica se prolonga la operación segura.
• Planeación CAPEX y OPEX: Se justifican reemplazos, rehabilitaciones o cambios tecnológicos con datos.

Gestión de integridad: Se fortalece la Integridad de ductos enterrados con evidencia trazable.

Programas avanzados de optimización

Modelos especializados como Buried Pipe Monitoring – Optimization of inhibitor dosing program in buried pipelines integran datos químicos, inspección, respuesta metalúrgica y comportamiento hidráulico para determinar la dosis óptima en tuberías enterradas.

Este enfoque técnico permite:

• Ajustar consumo químico real.
• Detectar segmentos subprotegidos.
• Verificar efectividad por zonas.
• Reducir incertidumbre operativa.
• Mejorar confiabilidad del sistema.

Cuando se combina con ondas guiadas, el operador obtiene visión más completa del desempeño de los Inhibidores de corrosión en campo.

Errores frecuentes en tuberías enterradas

Los fallos más comunes al gestionar tuberías enterradas son:

• Asumir que inyectar químico basta.
• No calibrar bombas dosificadoras.
• Ignorar agua acumulada.
• No correlacionar datos operativos.
• Inspeccionar solo después de fallas.
• Subestimar corrosión localizada.
• No usar tecnologías como ondas guiadas.

Corregir estos errores mejora sustancialmente la integridad de ductos enterrados.

Buenas prácticas recomendadas

1. Establecer línea base de corrosión.
2. Definir KPIs químicos y metalúrgicos.
3. Implementar monitoreo de corrosión continuo.
4. Usar ondas guiadas en segmentos críticos.
5. Revisar trimestralmente la dosificación de inhibidores.
6. Integrar ingeniería, operaciones e inspección.
7. Mantener trazabilidad histórica de las tuberías enterradas.

Conclusión

La protección efectiva de tuberías enterradas no depende solo de inyectar químicos. Validar la dosificación de inhibidores exige evidencia de menor corrosión, estabilidad de espesores y control de zonas críticas. El uso combinado de monitoreo de corrosión, analítica operativa y evaluaciones no destructivas como ondas guiadas, permite detectar problemas sin excavaciones extensas y fortalecer la Integridad de ductos enterrados. Medir desempeño real es la diferencia entre gastar en inhibidor y proteger verdaderamente el activo.

Referencias

1. American Petroleum Institute. (2016). API RP 571: Damage mechanisms affecting fixed equipment in the refining industry (2nd ed.). API Publishing Services.
2. Guided Ultrasonics Ltd. (2024). Long range guided wave testing for pipeline inspection. https://www.guided-ultrasonics.com
3. NACE International. (2013). SP0169-2013: Control of external corrosion on underground or submerged metallic piping systems. NACE International.
4. Revie, R. W., & Uhlig, H. H. (2011). Uhlig’s corrosion handbook (3rd ed.). Wiley.
