Cómo inspeccionar tambores de coque y gestionar su integridad

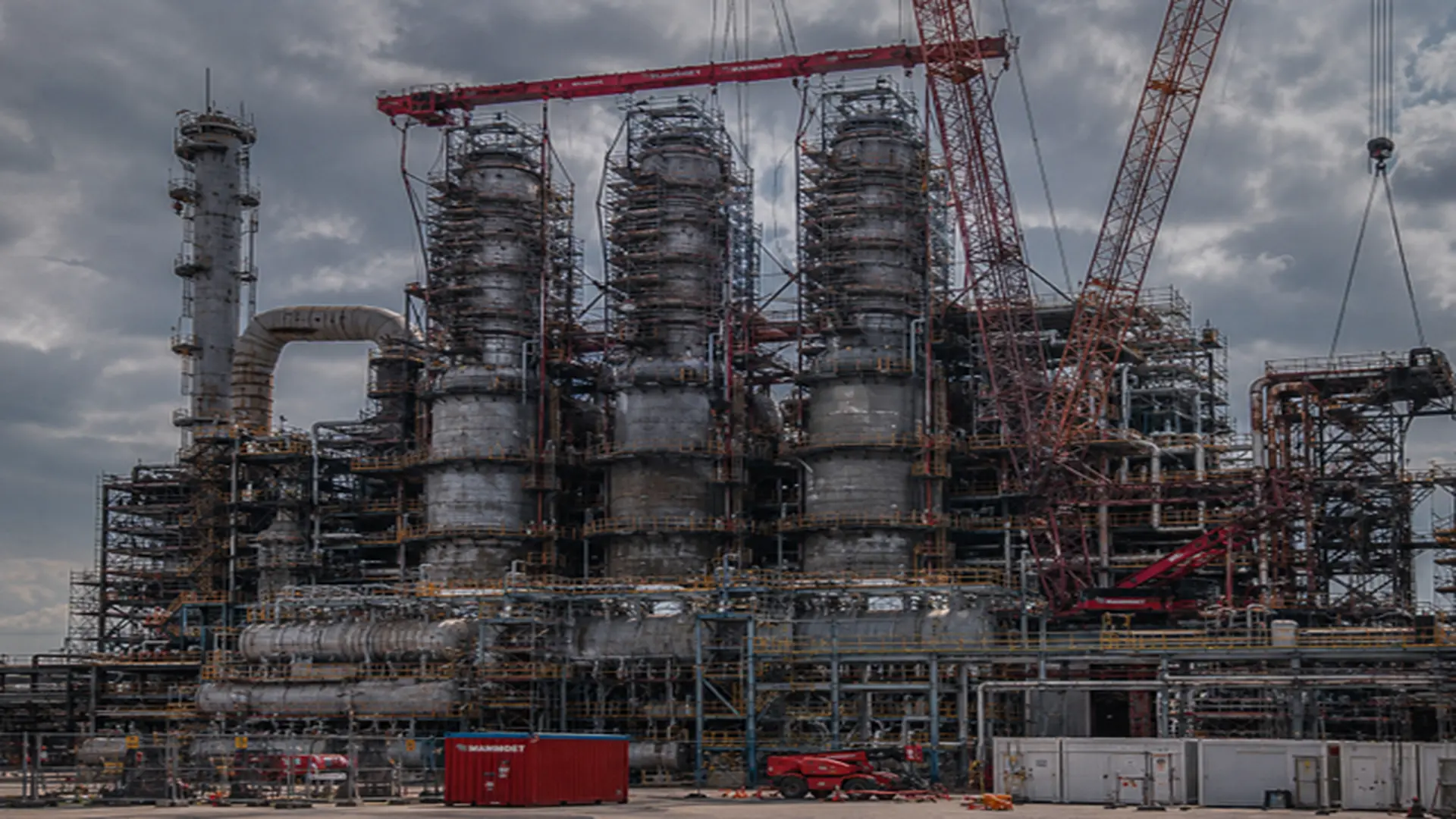

Los tambores de coque (Coke Drums) representan uno de los activos de mayor criticidad dentro de las refinerías que operan unidades de coquización retardada (Delayed Coking Units – DCU). Su operación continua bajo condiciones extremas de temperatura y presión, combinada con ciclos térmicos repetitivos, los convierte en equipos con alta susceptibilidad al daño progresivo por fatiga termomecánica. Una falla no detectada en estos equipos puede traducirse en paradas no programadas, riesgos de seguridad y pérdidas operacionales significativas para la refinería.

Esta guía de inspección de tambores de coque tiene como objetivo proporcionar a inspectores de campo e ingenieros de integridad un marco técnico estructurado para entender, evaluar y gestionar la condición de estos equipos a lo largo de su vida útil.

¿Qué son los tambores de coque y por qué son críticos?

Un tambor de coque es un recipiente a presión de gran envergadura, fabricado en acero de baja aleación —típicamente Cr-Mo (1.25Cr-0.5Mo o 2.25Cr-1Mo), cuya función principal es recibir y alojar los residuos pesados de vacío (Vacuum Residue, VR) provenientes del fondo de la torre de vacío durante el proceso de coquización retardada.

Estos equipos se caracterizan por sus dimensiones considerables: diámetros que van de 6 a 9 metros (20 a 30 pies) y alturas que oscilan entre 24 y 30 metros (80 a 100 pies). Están diseñados para operar típicamente a presiones de 2 a 4 bar manométricos y temperaturas de proceso que superan los 480 °C en la entrada de carga.

La norma de referencia más específica para la gestión técnica de estos equipos es la API 934-C (Materials and Fabrication of 1¼Cr-½Mo Steel Heavy Wall Pressure Vessels), complementada por la API 579-1/ASME FFS-1 para evaluaciones de aptitud para el servicio (Fitness for Service – FFS).

¿Cómo operan los coke drums en una unidad de coquización?

La unidad de coquización retardada opera con un mínimo de dos tambores en paralelo. Mientras uno se encuentra en fase de llenado activo, el otro está en proceso de enfriamiento, corte hidráulico del coque y preparación para el siguiente ciclo. Este esquema cíclico, denominado ciclo de coquización, tiene una duración total de entre 16 y 24 horas dependiendo del diseño de la unidad y la alimentación procesada.

Fases del Ciclo Operacional

• Precalentamiento: Vapor a alta temperatura es introducido para acondicionar las paredes del tambor antes de recibir la carga de residuos.
• Llenado (On-Stream): La carga de residuos de vacío ingresa a temperaturas superiores a 480 °C. Durante este proceso de coquización retardada, el coque de petróleo se va depositando progresivamente en el interior del tambor durante 8 a 12 horas, formando el residuo carbonoso sólido característico de estas unidades de refinación.
• Enfriamiento con vapor (Steam Strip): Vapor es inyectado para purgar los hidrocarburos residuales antes del enfriamiento con agua.
• Enfriamiento con agua (Water Quench): Agua fría es inyectada para reducir la temperatura del coque y las paredes del tambor a aproximadamente 90 °C en un período de 4 a 6 horas.
• Descoquización: Se utiliza un cortador hidráulico de alta presión para desalojar el coque solidificado del interior del tambor.

Este ciclo se repite de forma continua durante toda la vida operacional del activo, acumulando miles de ciclos a lo largo de 20 a 30 años de operación.

Daños más críticos en tambores de coque

Los mecanismos de daño en los tambores de coque son consecuencia directa de la operación bajo ciclos térmicos severos y de la exposición a ambientes corrosivos. Comprender estos mecanismos es el punto de partida fundamental para cualquier programa de inspección efectivo.

En la práctica, muchas de las primeras señales de daño en tambores de coque no se identifican inicialmente mediante medición, sino por cambios sutiles en el comportamiento del equipo, que pueden percibirse visualmente en campo y luego requieren validación mediante técnicas de inspección.

Fatiga termomecánica en tambores de coque

Es el mecanismo de daño dominante y la causa principal de deterioro en estos activos. Los cambios cíclicos de temperatura generan expansiones y contracciones diferenciales que inducen esfuerzos de fatiga acumulativos en el material base, las soldaduras y la zona afectada por el calor (Heat Affected Zone – HAZ). A nivel macroscópico, este mecanismo se manifiesta como deformación plástica permanente (bulging) y fisuración.

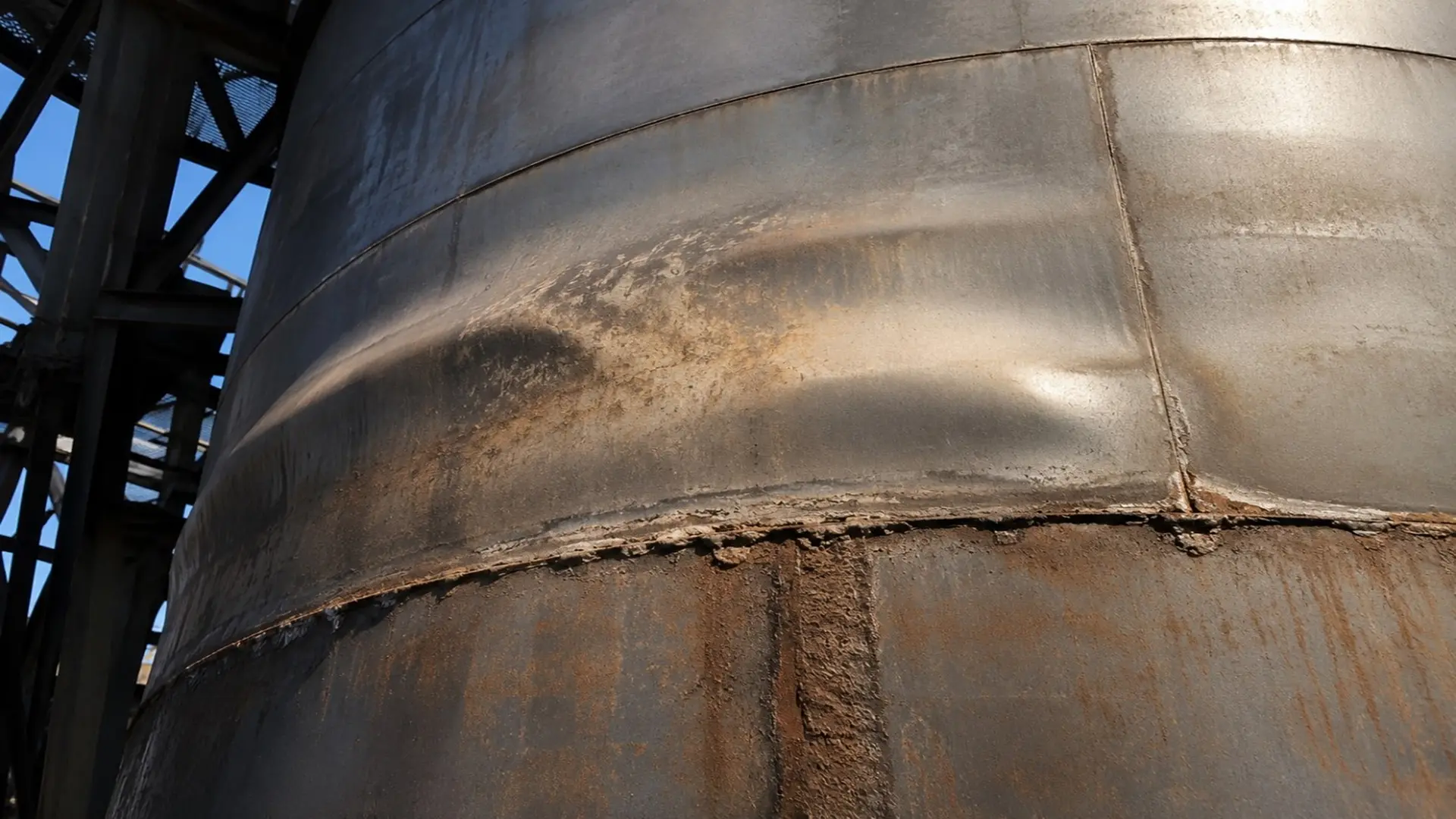

Bulging: deformación progresiva del tambor

El bulging consiste en la deformación permanente hacia el exterior de la pared del tambor, producida por el flujo plástico del material bajo los esfuerzos cíclicos de temperatura. Se presenta con mayor frecuencia en las zonas de la virola del cuerpo cilíndrico, especialmente en los cursos superiores donde las temperaturas y gradientes térmicos son más elevados. El monitoreo del bulging mediante escaneado láser 3D periódico permite correlacionar la progresión de la deformación con el número de ciclos acumulados.

Fisuración en soldaduras y HAZ

Las soldaduras circunferenciales y longitudinales, así como las uniones entre el cuerpo cilíndrico y los cierres (cabezales), son zonas de alta concentración de esfuerzos. La fisuración en la HAZ es particularmente crítica en aceros Cr-Mo envejecidos donde puede presentarse fragilización por templado (temper embrittlement). Las grietas pueden propagarse de forma subsuperficial o de cara completa (through-wall), representando un riesgo potencial de falla catastrófica. En campo, la mayor dificultad no suele ser detectar una grieta, sino interpretar si su tasa de crecimiento representa un riesgo inmediato para la operación.

Fisuración en la Falda (Skirt Cracking)

La unión entre el tambor y su falda de soporte es una zona de discontinuidad geométrica y alta concentración de esfuerzos térmicos. Las grietas en esta región pueden iniciar en la soldadura de unión o en la zona adyacente del cuerpo cilíndrico, y su progresión puede comprometer la estabilidad estructural del equipo.

Corrosión y erosión en zonas internas críticas

El adelgazamiento por corrosión (general o localizada) puede presentarse en zonas específicas expuestas a condensados ácidos durante la fase de enfriamiento. La erosión por el flujo de sólidos de coque también puede contribuir a la reducción de espesores en zonas internas, especialmente alrededor de boquillas y conexiones.

Daño por Hidrógeno a Alta Temperatura (HTHA)

El daño por hidrógeno a alta temperatura (HTHA) es un mecanismo de deterioro interno asociado a la difusión de hidrógeno en el material bajo condiciones elevadas de temperatura y presión. En estos escenarios, el hidrógeno reacciona con el carbono del acero, provocando descarburización, formación de cavidades internas y microfisuración progresiva que no siempre presenta indicaciones superficiales visibles.

Este mecanismo es particularmente crítico porque puede desarrollarse de forma silenciosa durante largos periodos, reduciendo gradualmente la resistencia mecánica del material hasta alcanzar condiciones de falla. Su evaluación se basa en las curvas de Nelson de API RP 941, las cuales establecen límites operativos en función del material, la temperatura y la presión parcial de hidrógeno.

Desde el punto de vista de integridad, el HTHA requiere un enfoque de inspección basado en técnicas volumétricas avanzadas y una adecuada correlación con las condiciones reales de operación, ya que su detección temprana en campo representa un desafío significativo.

¿Qué debe detectar un programa de inspección efectivo?

Un programa de inspección efectivo para tambores de coque debe cumplir los siguientes objetivos estratégicos:

• Detección temprana de daños: Identificar fisuras, deformaciones y pérdidas de espesor antes de que alcancen niveles críticos que comprometan la integridad del equipo.
• Evaluación de la vida remanente: Estimar el número de ciclos adicionales que el tambor puede operar de forma segura, a fin de sustentar decisiones de continuación de operación, reparación o reemplazo.
• Soporte a evaluaciones FFS: Proveer datos cuantitativos sobre el tamaño y la profundidad de las discontinuidades para su evaluación según los criterios de la API 579.
• Optimización de intervalos de inspección: Establecer frecuencias de inspección basadas en el riesgo (Risk-Based Inspection – RBI) conforme a la API 580/581.
• Cumplimiento normativo: Garantizar la conformidad con los requerimientos de los organismos reguladores y las normas aplicables.

Métodos de Inspección

La selección de los métodos de END (Ensayos No Destructivos) debe responder a los mecanismos de daño esperados, las zonas críticas del activo y las condiciones de acceso disponibles. En programas avanzados de integridad, la evaluación y reparación de tambores de coque requiere integrar múltiples tecnologías de inspección para correlacionar deformación, fisuración y degradación estructural bajo condiciones reales de operación. A continuación, se describen las técnicas más relevantes para la inspección de tambores de coque.

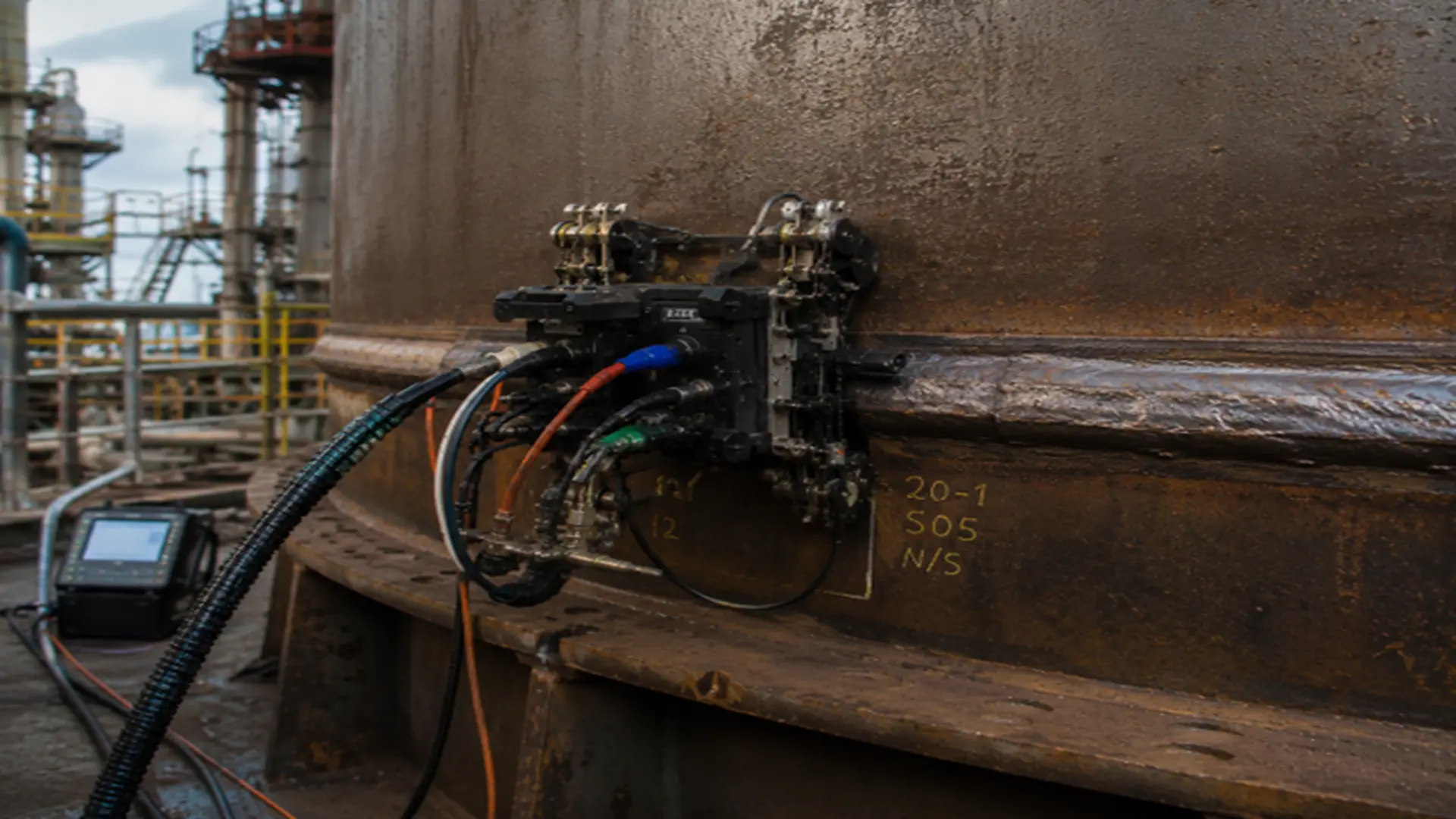

Ultrasonido Automatizado (AUT – Automated Ultrasonic Testing)

El AUT es la técnica principal para la inspección interna de tambores de coque. Se realiza durante la parada de planta mediante el uso de escáneres robotizados que recorren sistemáticamente las soldaduras circunferenciales, longitudinales y la falda de soporte.

• Permite la detección y dimensionamiento de fisuras superficiales y subsuperficiales en soldaduras y HAZ.
• Genera registros digitales completos que pueden ser comparados entre inspecciones para evaluar la progresión del daño.
• La técnica TOFD (Time of Flight Diffraction) ofrece alta sensibilidad para la detección de fisuras independientemente de su orientación.

Ultrasonido Phased Array (PAUT)

El PAUT complementa o reemplaza al UT convencional para la inspección de soldaduras complejas. Permite la generación de haces ultrasónicos múltiples desde un único transductor mediante control electrónico, ofreciendo mayor cobertura, velocidad de inspección y capacidad de generación de imágenes sectoriales (S-scan) de alta resolución para el dimensionamiento preciso de discontinuidades.

Medición de Espesores por Ultrasonido (UT Mapping)

El mapeo de espesores en el cuerpo cilíndrico y zonas de boquillas permite detectar pérdidas localizadas por corrosión o erosión. En la práctica, se combina con el escaneo 3D para correlacionar la distribución de espesores con las zonas de mayor deformación (bulging).

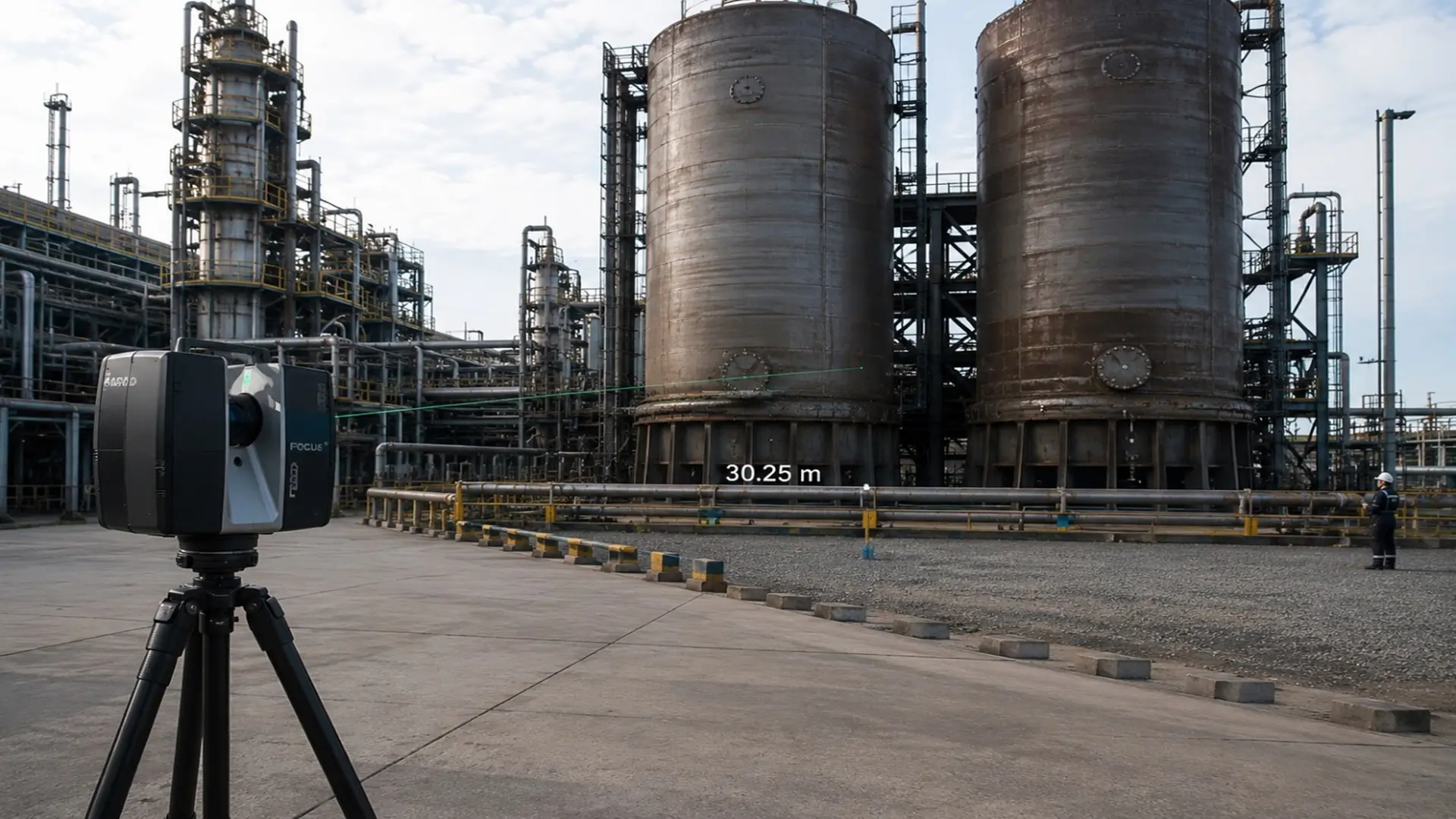

Escaneo Láser 3D (3D Laser Scanning)

El escaneo láser 3D es esencial para la cuantificación del bulging. Mediante la comparación entre escaneos sucesivos, es posible determinar la tasa de progresión de la deformación plástica y correlacionarla con los ciclos operacionales acumulados. En programas especializados de inspección de tambores de coque, la inspección de perfiles láser, como los enfoques avanzados de evaluación dimensional implementados por organizaciones como CIA Inspection, puede contribuir a la identificación de distorsiones geométricas y tendencias de bulging antes de que estas condiciones evolucionen hacia escenarios de mayor riesgo estructural. Esta herramienta proporciona la base cuantitativa para las evaluaciones Fitness-For-Service bajo las evaluaciones de Nivel 3 de la API 579.

Partículas Magnéticas (MT) y Líquidos Penetrantes (PT)

Estas técnicas superficiales son ampliamente utilizadas para la inspección de soldaduras accesibles, unión de la falda, boquillas y zonas reparadas. El MT es preferible para aceros ferromagnéticos como los Cr-Mo, mientras que el PT es de utilidad en zonas donde el campo magnético no puede ser aplicado de manera efectiva.

Termografía Infrarroja

La termografía infrarroja desde el exterior del tambor, durante la operación, permite identificar zonas de gradientes térmicos anómalos que pueden estar asociadas a variaciones locales de espesor, deposición irregular de coque o daño del revestimiento refractario interno (en tambores con revestimiento). Es una herramienta de screening rápido y no requiere la detención del equipo.

Emisión Acústica (AE – Acoustic Emission)

La emisión acústica ha sido utilizada en algunos programas de monitoreo operacional de tambores de coque como técnica complementaria para identificar actividad asociada a propagación de discontinuidades bajo condiciones de servicio.

A través de sensores instalados en la superficie exterior del tambor, es posible detectar eventos acústicos generados por liberación de energía en zonas sometidas a esfuerzos cíclicos. Sin embargo, debido a la alta complejidad operacional de estos equipos —caracterizada por severos transitorios térmicos, vibraciones, turbulencia y elevados niveles de ruido estructural— la interpretación confiable de las señales acústicas puede representar un desafío significativo.

Adicionalmente, esta técnica no permite por sí sola dimensionar discontinuidades ni caracterizar completamente la severidad del daño detectado, por lo que sus resultados deben correlacionarse con técnicas convencionales de inspección volumétrica como AUT o PAUT, así como con el historial operacional y de daño del equipo.

En la práctica, y de acuerdo con distintos criterios técnicos compartidos por especialistas en inspección e integridad mecánica durante los últimos años, la emisión acústica suele considerarse principalmente como una herramienta complementaria de monitoreo entre paradas programadas, más que como un método principal para la evaluación de integridad en tambores de coque críticos. Desde mi experiencia y considerando las complejas condiciones operacionales presentes en estos equipos, personalmente ubicaría la emisión acústica entre las últimas opciones a considerar, priorizando técnicas volumétricas convencionales como AUT o PAUT para validar la condición real del activo.

Zonas críticas de inspección

La experiencia operacional y los estudios de daño reportados en la industria indican que las siguientes zonas deben recibir atención prioritaria en cualquier programa de inspección:

• Soldaduras circunferenciales de los cursos superiores del cuerpo cilíndrico (alta exposición térmica).
• Unión soldada entre el cuerpo cilíndrico y la falda de soporte (skirt-to-shell junction).
• Cabezales superior e inferior y sus soldaduras de unión con el cuerpo.
• Boquillas de entrada de carga, salida de vapor, entrada de agua de enfriamiento y sus soldaduras de inserción.
• Zonas reparadas con parches soldados o recargues de soldadura (weld overlays) de inspecciones previas.

Cada cuánto se inspecciona un tambor de coque

La frecuencia de inspección debe ser determinada mediante un análisis basado en riesgo (RBI) conforme a la metodología API 580/581, considerando variables como el número de ciclos acumulados, el historial de daños previos, la tasa de progresión del bulging, la temperatura de operación y el grado de avance de la microestructura del material.

Como referencia general de la industria, se recomienda una inspección interna completa con AUT cada parada de planta (turnaround), típicamente cada 3 a 5 años, con monitoreo continuo mediante emisión acústica durante los ciclos operacionales. El escaneo láser 3D debe realizarse como mínimo en cada parada mayor para evaluar la progresión del bulging. Sin embargo, en muchas refinerías, la frecuencia real de inspección termina ajustándose más por la percepción del riesgo operativo que por los intervalos teóricos definidos en los programas RBI.

Los resultados acumulados de cada inspección deben ser integrados en una base de datos de integridad que permita el análisis de tendencias y la modelación de la vida remanente del activo.

Cómo decidir si un coke drum puede seguir operando

Cuando durante la inspección se detectan discontinuidades (fisuras, indicaciones volumétricas, deformaciones) que superan los criterios de aceptación del código de construcción original (ASME VIII), se debe proceder con una evaluación de aptitud para el servicio (FFS) bajo API 579-1/ASME FFS-1. Esta evaluación puede realizarse en tres niveles de análisis progresivo:

• Nivel 1: Evaluación conservadora basada en tablas y fórmulas simplificadas. Adecuado como primer screening.
• Nivel 2: Análisis con mayor detalle mediante procedimientos semiconservadores. Requiere datos de inspección más precisos.
• Nivel 3: Análisis avanzado mediante elementos finitos (FEA), mecánica de fractura o modelos de fatiga. Aplicable a discontinuidades complejas o equipos con historial significativo de daño.

En escenarios reales de operación, la decisión de continuar o detener un tambor de coque rara vez depende de un único hallazgo, sino de la correlación entre daño acumulado, velocidad de degradación y criticidad operacional del activo.

Los resultados de la evaluación FFS determinarán si el equipo puede continuar en operación sin intervención, requiere reparación antes de reiniciar, o debe ser puesto fuera de servicio.

Riesgos críticos durante la inspección de un tambor de coque

La inspección interna de tambores de coque requiere el cumplimiento estricto de procedimientos de trabajo seguro, dado que se trata de espacios confinados que han contenido hidrocarburos y coque a alta temperatura. Entre las consideraciones más relevantes se incluyen:

• Emisión de permisos de trabajo en espacio confinado (Confined Space Entry) con procedimientos de ventilación, monitoreo de atmósfera y sistema de rescate.
• Verificación de temperatura superficial interior previa a la entrada (máximo permitido según normativa aplicable, típicamente < 49 °C).
• Uso de equipo de protección personal adecuado: respirador con suministro de aire, ropa resistente al calor y casco.
• Cumplimiento de los procedimientos LOTO (Lockout/Tagout) para el aislamiento de energías peligrosas antes de cualquier actividad de inspección interna.

Conclusiones

Los tambores de coque son activos críticos cuya gestión de integridad requiere un enfoque técnico estructurado, multidisciplinario y basado en la comprensión profunda de sus mecanismos de daño. La combinación de técnicas de inspección avanzadas —AUT, PAUT, TOFD, escaneo láser 3D y emisión acústica— junto con evaluaciones cuantitativas de aptitud para el servicio y programas RBI, permite a las organizaciones de inspección e integridad tomar decisiones informadas sobre la condición y la vida remanente de estos equipos.

La implementación de esta guía práctica, apoyada en los estándares API 934-C y API 579, proporciona a inspectores e ingenieros de integridad las bases para desarrollar programas de inspección efectivos, seguros y alineados con las mejores prácticas de la industria de refinación.

Referencias

1. API Standard 934-C: Materials and Fabrication of 1¼Cr-½Mo Steel Heavy Wall Pressure Vessels. American Petroleum Institute.
2. API 579-1/ASME FFS-1: Fitness-For-Service. American Petroleum Institute / American Society of Mechanical Engineers.
3. API RP 580: Risk-Based Inspection. American Petroleum Institute.
4. API RP 581: Risk-Based Inspection Methodology. American Petroleum Institute.
5. ASME Boiler and Pressure Vessel Code, Section VIII, Division 1 and 2.
6. Inspenet Knowledge Base: Integridad Mecánica en Activos de Proceso. www.inspenet.com
