Los satélites no inspeccionan directamente la tubería enterrada; observan el derecho de vía y los cambios del entorno que pueden comprometerla.
Un ducto puede concluir una inspección sin anomalías aparentes y, pocas horas después, quedar expuesto a una excavación no autorizada, una crecida erosiva o una ladera que acelera su desplazamiento. La vulnerabilidad surge de la brecha entre recorridos periódicos, especialmente en corredores extensos, remotos o con acceso restringido.
La pregunta central es: ¿qué no detecta la inspección terrestre? Puede no registrar amenazas que aparecen entre recorridos, actividades ocultas por la vegetación, movimientos lentos del terreno ni alteraciones ubicadas fuera del campo visual del inspector. El monitoreo satelital de ductos complementa esa cobertura mediante observaciones repetitivas, comparables y georreferenciadas, siempre que el operador pueda convertir la anomalía detectada en una verificación de campo y una decisión de integridad.

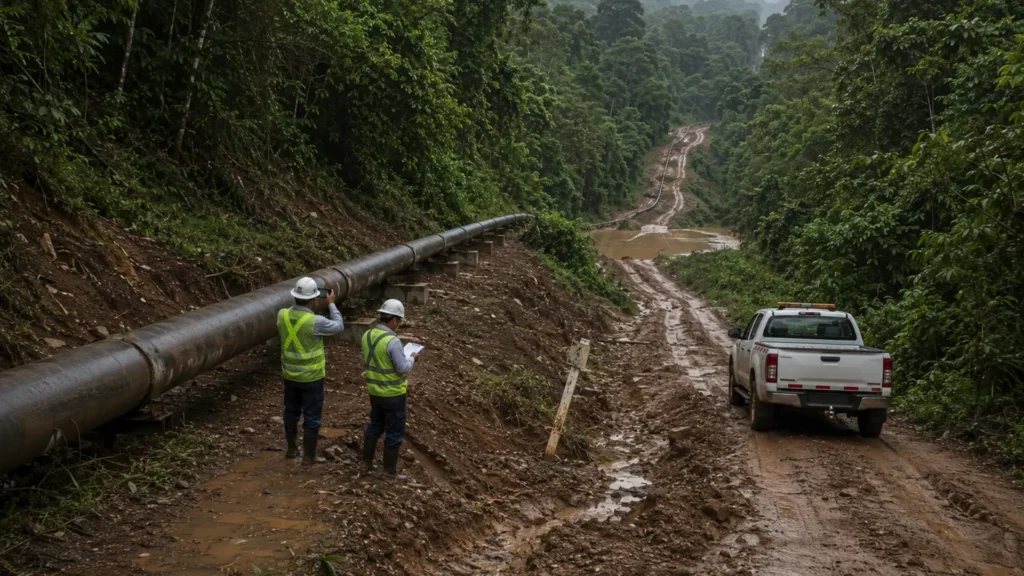

Limitaciones de la inspección terrestre del derecho de vía
Inspección terrestre de ductos: visión parcial
La inspección terrestre de ductos continúa siendo indispensable para identificar tubería expuesta, marcadores dañados, erosión localizada, maquinaria pesada, ocupaciones irregulares y cambios en cruces de agua. También permite verificar permisos, evaluar condiciones visibles y observar detalles que una imagen remota no siempre puede resolver.
La restricción aparece cuando el derecho de vía atraviesa bosques, áreas inundables, laderas o propiedades con acceso controlado. El inspector registra la porción visible durante una ventana temporal determinada; la vegetación, el relieve, la iluminación y las condiciones meteorológicas pueden reducir la cobertura efectiva.
En términos operativos, la inspección terrestre puede no detectar cambios ocurridos entre recorridos, actividades ocultas por la vegetación, movimientos lentos del terreno ni alteraciones situadas fuera del campo visual del inspector. También ofrece capacidad limitada para comparar objetivamente la evolución de una anomalía a través del tiempo.
En Estados Unidos, 49 CFR 192.705 exige programas de patrullaje para observar indicios de fugas, actividades de construcción, movimiento del terreno y otros factores que puedan afectar los gasoductos de transmisión.
Para ductos de líquidos peligrosos y dióxido de carbono, 49 CFR 195.412 establece inspecciones de las condiciones superficiales del derecho de vía con una frecuencia máxima de tres semanas y, como mínimo, 26 veces por año. Estas disposiciones fijan intervalos regulatorios, pero no generan observación continua.
La comparación histórica también puede perder precisión. Fotografías tomadas desde ángulos diferentes, descripciones incompletas o coordenadas imprecisas dificultan determinar si una anomalía aumentó, se desplazó o permaneció estable.
Ductos industriales bajo amenazas cambiantes
El derecho de vía constituye una interfaz dinámica entre geología, clima, actividad humana y operación. La observación visual reconoce manifestaciones superficiales, aunque no cuantifica por sí misma la velocidad de una ladera, la extensión de una subsidencia o su evolución entre inspecciones.
Un desplazamiento pequeño no representa automáticamente una condición de falla. Su aceleración, dirección y extensión determinan el potencial de inducir flexión, ovalización o cargas axiales, considerando las propiedades del suelo, la profundidad de enterramiento y la interacción suelo-tubería.
El accidente de Satartia, Mississippi, evidencia la severidad de estas amenazas. El 22 de febrero de 2020, una tubería de dióxido de carbono se rompió después de que lluvias intensas provocaran un deslizamiento que impuso una deformación axial excesiva sobre una soldadura circunferencial. El evento obligó a evacuar aproximadamente a 200 residentes y 45 personas fueron trasladadas al hospital.
PHMSA también señaló como probable incumplimiento la falta de inspecciones rutinarias adecuadas del derecho de vía. Según la agencia, una vigilancia más consistente habría permitido al operador comprender mejor las condiciones ambientales que podían comprometer la seguridad de la tubería.
El caso no demuestra que una imagen satelital habría evitado la ruptura. Confirma que el operador necesita combinar inspecciones del derecho de vía, registros de precipitaciones, análisis geotécnicos y observaciones repetitivas del terreno para reconocer tendencias antes de que el movimiento imponga una demanda mecánica inaceptable.

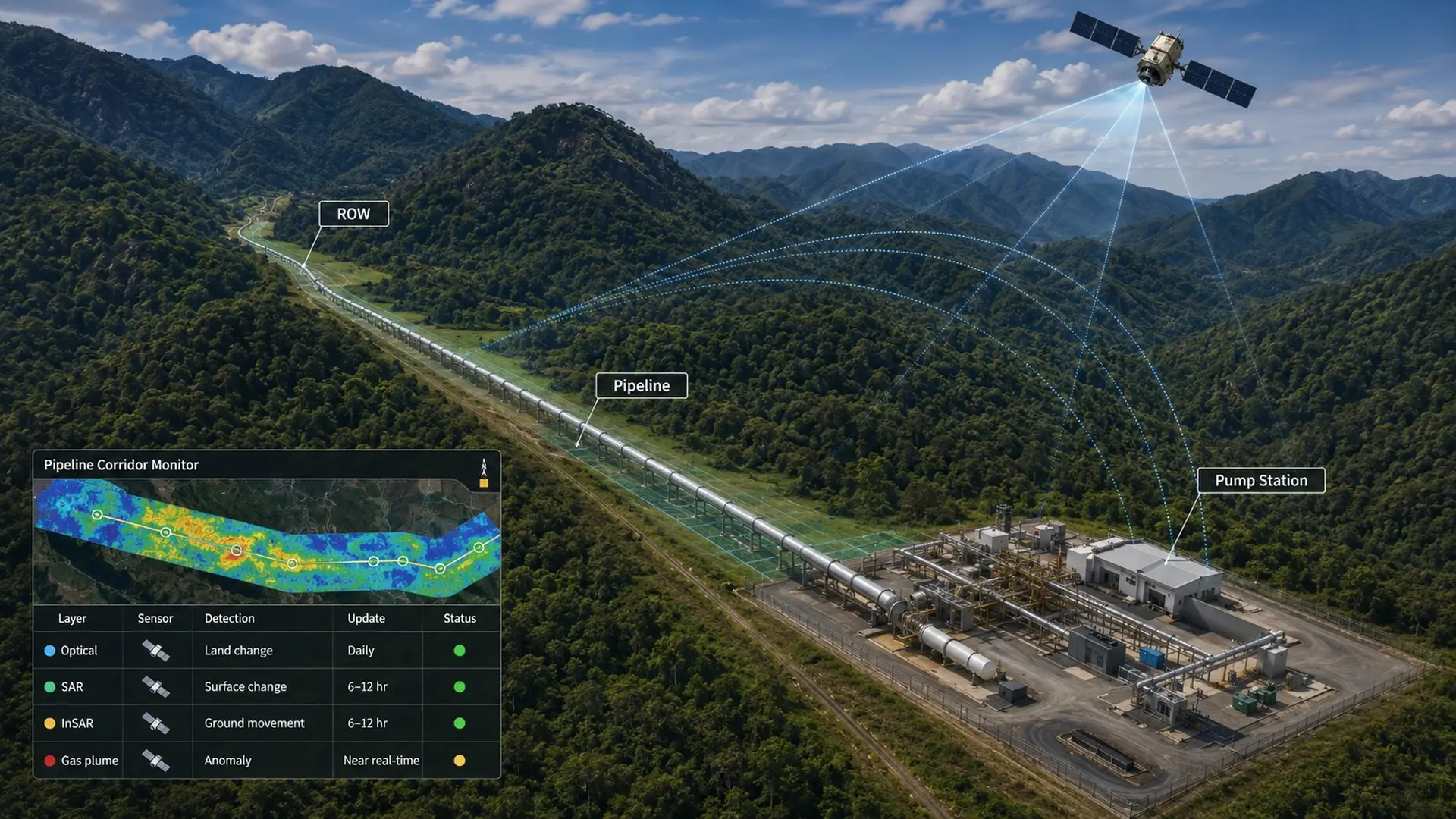

Qué detecta el monitoreo satelital en ductos
Principalmente, cambios en el entorno superficial del activo: excavaciones, nuevos caminos, construcciones, invasiones del derecho de vía, alteraciones de vegetación, inundaciones, erosión y remoción de suelo.
Las imágenes satelitales para ductos también permiten comparar diferentes fechas para identificar subsidencia, deslizamientos y modificaciones históricas del corredor. Algunos sensores especializados pueden reconocer grandes plumas de gas o indicios superficiales de derrames, aunque no detectan de forma confiable todas las fugas pequeñas.
El monitoreo remoto, por tanto, no determina directamente el espesor, la corrosión, las grietas o la deformación de la pared de una tubería enterrada. Su función es reconocer cambios externos que pueden originar o incrementar una amenaza para la integridad.
Imágenes satelitales para ductos: óptica y radar
Las imágenes ópticas multiespectrales pueden revelar construcciones, apertura de caminos, zanjas, remoción de suelo, pérdida de vegetación, inundaciones, erosión y cambios de uso del terreno. También permiten identificar modificaciones en cruces de ríos, expansión urbana y ocupaciones que elevan la exposición a daños por terceros.
La misión Sentinel-2 dispone de 13 bandas espectrales, resolución espacial de hasta 10 metros y una revisita nominal de cinco días. Estas capacidades permiten observar cambios regionales, pero pueden resultar insuficientes para confirmar una zanja estrecha o maquinaria pequeña situada cerca del eje del ducto.
En esos casos se requieren imágenes comerciales de mayor resolución, sistemas aéreos no tripulados o inspección terrestre. La frecuencia orbital tampoco garantiza que la información sea utilizable: nubes, sombras, humo y condiciones de iluminación pueden invalidar una adquisición óptica.
El radar de apertura sintética (SAR) adquiere información durante el día o la noche y puede observar la superficie a través de nubes. Su señal permite reconocer variaciones asociadas con inundación, humedad, rugosidad o remoción de suelo.
Sin embargo, el laboreo agrícola, las lluvias recientes y el tránsito autorizado también modifican la retrodispersión del radar. La interpretación debe considerar el tipo de superficie, las actividades permitidas, los registros meteorológicos y el contexto operacional para evitar falsos positivos.
Monitoreo del derecho de vía con InSAR
La interferometría de radar de apertura sintética (InSAR) compara adquisiciones realizadas sobre una misma zona para estimar desplazamientos del terreno en la línea de visión del satélite. En corredores de ductos permite delimitar subsidencia, deslizamientos lentos e inestabilidad de taludes.
Las series temporales permiten diferenciar un terreno estable, un desplazamiento sostenido y una aceleración progresiva. Bajo condiciones favorables, InSAR posee sensibilidad para reconocer movimientos pequeños en áreas extensas; esa capacidad no equivale a una medición directa de la deformación mecánica de la tubería.
La respuesta del activo depende de la profundidad de enterramiento, la geometría tridimensional del movimiento, las propiedades del suelo, el diámetro, el espesor, el grado del material y la condición de las soldaduras.
La vegetación densa, los cambios rápidos de la superficie y una geometría orbital desfavorable pueden reducir la coherencia interferométrica. Por ello, una anomalía debe verificarse mediante inspección de campo, levantamientos con sistemas globales de navegación por satélite (GNSS), inclinómetros, estudios geotécnicos y modelos de interacción suelo-tubería.
Algunos sensores atmosféricos también pueden identificar plumas importantes de metano u otros gases, mientras que ciertos productos ópticos o espectrales pueden mostrar alteraciones superficiales compatibles con derrames. La capacidad depende del caudal, el viento, la nubosidad, la reflectancia, la resolución y la frecuencia de revisita. La ausencia de una señal satelital no permite descartar una fuga.
| Tecnología | Cambios observables | Ventaja | Limitación |
| Óptica | Construcciones, caminos, vegetación y erosión | Comparación visual e histórica | Nubes, sombras, humo y oscuridad |
| SAR | Inundación, humedad, rugosidad y remoción de suelo | Opera de día, de noche y con nubosidad | Requiere controlar falsos positivos |
| InSAR | Subsidencia, deslizamientos y desplazamiento del terreno | Analiza tendencias y aceleración | Depende de coherencia y geometría |
| Sensores atmosféricos | Plumas de gas o firmas de derrames mayores | Cobertura de áreas remotas | Sensibilidad limitada para emisiones pequeñas |
Integración de alertas satelitales e inspección terrestre
La tecnología genera valor cuando reduce el intervalo entre la aparición de un cambio, su análisis y la respuesta. Un mapa con numerosos polígonos carece de utilidad operativa si las alertas no tienen prioridad, responsable, plazo de verificación y criterio de cierre.
La arquitectura más efectiva integra constelaciones satelitales, sensores terrestres y registros operacionales. El operador debe medir por separado el tiempo de revisita, la disponibilidad de una adquisición utilizable, el procesamiento analítico y la movilización de personal.
Una plataforma puede observar un corredor con alta frecuencia y entregar la alerta demasiado tarde para controlar una excavación activa. El desempeño real no depende únicamente de cuántas imágenes se capturan, sino de cuánto tarda la organización en convertirlas en acciones.
De la imagen a una alerta accionable
El flujo comienza con una línea base geoespacial que incluya el eje del ducto, el ancho del derecho de vía, cruces, válvulas, pendientes, terrenos inestables y antecedentes de daños por terceros. También deben incorporarse las zonas de alta consecuencia (HCA), porque la consecuencia potencial modifica la prioridad de una misma anomalía.
El operador selecciona el sensor según la amenaza:
- Imágenes ópticas para construcciones, caminos, excavaciones y alteraciones superficiales.
- SAR para inundaciones, humedad y cambios de rugosidad.
- InSAR para desplazamientos y tendencias de deformación del terreno.
- Sensores atmosféricos para emisiones dentro de sus umbrales de detección.
La distancia calculada entre una anomalía y el eje pierde valor cuando la cartografía o la georreferenciación presentan incertidumbre. El análisis debe combinar el error posicional de la tubería, la exactitud geométrica del producto y el tamaño mínimo detectable.
Las alertas se clasifican según su nivel de confianza, proximidad al eje, velocidad de cambio y consecuencia potencial. Deben contrastarse con permisos de trabajo, avisos One Call/811, información meteorológica, variables del sistema de control y adquisición de datos (SCADA), sistemas de detección de fugas, inspección en línea, protección catódica e historial del segmento.
Estas fuentes son complementarias y no proceden necesariamente de una misma plataforma. Las variables operacionales pueden estar disponibles en SCADA, mientras que los resultados de inspección en línea, la protección catódica, los permisos y los avisos de excavación pertenecen a sistemas especializados.
De la anomalía a la decisión de integridad
Si una comparación óptica detecta un camino abierto sobre el derecho de vía sin trabajo autorizado, el operador debe verificar la actividad, localizar la tubería y determinar si ocurrió excavación, carga superficial excesiva o contacto mecánico. La imagen identifica el cambio, pero no confirma por sí misma la existencia de daño.
Si InSAR registra la aceleración de una ladera después de lluvias intensas y el segmento coincide con una HCA, la alerta debe integrarse con inspección geotécnica, mediciones GNSS, inclinómetros y modelos de interacción suelo-tubería.
Según los resultados, las medidas pueden incluir aumentar la frecuencia de observación, instalar instrumentación, mejorar drenajes, controlar la erosión, estabilizar el talud, evaluar esfuerzos, reducir temporalmente la presión o reubicar el segmento.
Cualquier excavación sobre una tubería sometida a movimiento del terreno requiere planificación geotécnica y mecánica específica. La retirada del confinamiento del suelo puede modificar las cargas actuantes y no debe ejecutarse como una intervención rutinaria.
El satélite prioriza el sitio y la ingeniería determina la acción. La inspección terrestre confirma las inferencias del sensor y retroalimenta el sistema analítico. Cada alerta validada o descartada permite ajustar umbrales, reducir falsos positivos e identificar condiciones que el algoritmo todavía no reconoce.
Monitoreo geoespacial y cumplimiento regulatorio
Regulación de la PHMSA
La regulación estadounidense avanza hacia un enfoque tecnológicamente neutral. En 2025, PHMSA publicó una regla final directa orientada a reconocer tecnologías remotas para el patrullaje del derecho de vía, pero posteriormente retiró la medida después de recibir comentarios adversos.
El 24 de abril de 2026, PHMSA publicó una nueva propuesta de regla sobre tecnologías de detección remota. El documento aclara que los operadores pueden emplear sistemas aéreos no tripulados, satélites y otras tecnologías para cumplir los requisitos de patrullaje de gasoductos, ductos de líquidos peligrosos y tuberías de dióxido de carbono. A julio de 2026, continúa clasificado como propuesta y no como regla final.
La propuesta amplía las alternativas para el monitoreo del derecho de vía, pero no convierte cualquier imagen en evidencia suficiente. El operador debe seleccionar un método adecuado para las amenazas previsibles, utilizar información reciente, analizarla oportunamente y documentar sus limitaciones.
Un producto cuya resolución no permita reconocer la condición buscada podría resultar inadecuado para demostrar el desempeño del programa. La responsabilidad de justificar el método, establecer criterios de respuesta y conservar la evidencia permanece en el operador.
Evidencia auditable y desempeño
Un programa defendible debe conservar la fecha de adquisición, el sensor, la resolución, la cobertura efectiva, las condiciones que degradaron la imagen, la versión del algoritmo, los umbrales aplicados, el responsable del análisis, las alertas generadas, la verificación de campo y el cierre.
Los indicadores más útiles incluyen:
- Porcentaje del corredor con cobertura válida.
- Tiempo desde la adquisición hasta el análisis.
- Tiempo desde la alerta hasta la verificación.
- Porcentaje de alertas confirmadas.
- Segmentos sin datos utilizables.
- Anomalías recurrentes.
- Eventos detectados por otros medios que el sistema omitió.
El programa puede integrarse con API RP 1160, orientada a la gestión de integridad de ductos de líquidos peligrosos, y API RP 1173, aplicable a sistemas de gestión de seguridad de ductos.
Para amenazas geotécnicas e hidrotécnicas también resultan pertinentes API RP 1187, sobre peligros por deslizamientos, y API RP 1133, relacionada con inundaciones, erosión y cruces de agua. Estas prácticas aportan marcos de gestión; su obligatoriedad depende de la regulación, el contrato o la política del operador que las incorpore.
Conclusiones
El monitoreo satelital de ductos aporta información para ampliar la cobertura del derecho de vía, comparar condiciones a través del tiempo y priorizar amenazas sobre ductos industriales ubicados en corredores extensos o remotos.
La respuesta a ¿qué no detecta la inspección terrestre? Comprende las actividades que ocurren entre recorridos, los movimientos graduales que requieren series temporales, las alteraciones ocultas por la vegetación y los cambios situados fuera de la cobertura efectiva del inspector.
La estrategia más sólida emplea satélites para detectar y priorizar, inspección terrestre para confirmar y análisis de integridad para decidir. El monitoreo satelital no reemplaza al inspector, al especialista geotécnico, al controlador ni a las herramientas de evaluación interna; fortalece su capacidad para intervenir con información más amplia y oportuna.
El avance técnico consiste en reducir el tiempo entre la aparición de una amenaza y una respuesta documentada. Cuando la detección, la validación y el cierre se integran con los sistemas de gestión, la vigilancia evoluciona hacia inteligencia operacional para proteger la continuidad del ducto, las comunidades y el ambiente.
Reerencias
- American Petroleum Institute. (2019). Managing system integrity for hazardous liquid pipelines (API Recommended Practice 1160, 3rd ed.). API Publishing Services.
- American Society of Mechanical Engineers. (2022). Managing system integrity of gas pipelines (ASME B31.8S-2022). ASME.
- Pipeline and Hazardous Materials Safety Administration. (2023). Transportation of natural and other gas by pipeline: Minimum federal safety standards (Title 49, Code of Federal Regulations, Part 192). U.S. Government Publishing Office.
- Wasowski, J., & Bovenga, F. (2014). Investigating landslides and unstable slopes with satellite multi temporal interferometry: Current issues and future perspectives. Engineering Geology, 174, 103–138. https://doi.org/10.1016/j.enggeo.2014.03.003
