Limpieza química de equipos de proceso y tuberías: Métodos y control de corrosión

En la industria de procesos continuos, incluyendo refinerías de petróleo, plantas petroquímicas y plantas químicas básicas, la acumulación ininterrumpida de depósitos e incrustaciones sobre las superficies metálicas representa uno de los desafíos más críticos para la integridad mecánica y la eficiencia operativa. El ensuciamiento incrementa la caída de presión en tuberías, genera barreras térmicas que reducen la transferencia de calor y promueve fenómenos severos de corrosión bajo depósito.

A diferencia de los métodos mecánicos convencionales, la limpieza química permite tratar geometrías complejas, haces de tubos internos y trazados de tubería in-situ sin necesidad de un costoso desmantelamiento estructural. A continuación, se presenta un análisis técnico detallado fundamentado en las causas de ensuciamiento por sector, los métodos de aplicación, el protocolo metalúrgico esencial de tres etapas, las pruebas analíticas en tiempo real y los protocolos de seguridad industrial requeridos para garantizar una operación exitosa.

Fundamentos operativos y estrategias de limpieza

¿Cuándo realizar la limpieza del equipo de proceso y tuberías?

El ensuciamiento ocurre de manera inevitable durante las operaciones normales y, en ocasiones, de forma previa durante la fase de construcción e instalación. Las razones fundamentales para ejecutar la limpieza química se dividen en dos categorías operativas:

• Limpieza Pre-operacional: Remueve la cascarilla de laminación (mill scale), óxidos superficiales, restos de soldadura, aceites de fabricación y residuos sueltos que entraron al sistema durante la construcción o pruebas hidrostáticas. Su omisión puede causar la obstrucción de tuberías de pequeño calibre en sistemas hidráulicos o de lubricación, taponamiento de filtros, daño en mecanismos rotativos e iniciar corrosión galvánica localizada.
• Limpieza Operacional / Periódica: Restablece la capacidad de flujo y la eficiencia en la transferencia de calor. Asimismo, permite desactivar superficies metálicas catalíticas no deseadas, remover finos de catalizador y crecimientos biológicos, neutralizar químicos peligrosos previo a la entrada de personal en paradas de planta, absorber vapores tóxicos y eliminar depósitos inflamables o pirofóricos antes de la inspección o aplicación de recubrimientos protectores.

Métodos de limpieza química

La selección del método químico depende de la geometría del equipo, el volumen del lazo, la naturaleza física de la suciedad y la accesibilidad. Los métodos más utilizados en la industria incluyen:

1. Circulación (Circulation): Bombeo continuo de la solución química a velocidades controladas para asegurar turbulencia y renovación constante del reactivo en la interfase. Aplicable a intercambiadores de calor, líneas de proceso y sistemas de tuberías.
2. Llenado y remojo (Filling and Soaking): Inundación completa del equipo y mantenimiento en reposo durante un tiempo determinado para permitir la disolución o ablandamiento de los depósitos. Utilizado en recipientes a presión, torres y conductos.
3. Formación de espuma (Foaming): Generación de espuma química mediante surfactantes, lo que reduce drásticamente el volumen de líquido requerido y el peso estructural ejercido sobre el equipo. Ideal para grandes recipientes y torres de proceso.
4. Fase vapor (Vapor Phase Cleaning): Inyección de reactivos volátiles o solventes dentro de una corriente de vapor portador que condensa sobre las paredes frías del equipo. Aplicado en recipientes de gran tamaño y tuberías aéreas.
5. Inmersión en tanque (Tank Immersion): Sumergimiento de componentes extraídos (como haces de tubos desmontados) en piletas con soluciones químicas agitadas o calentadas.
6. Otros métodos específicos: Cascading (aplicación por gravedad sobre platos internos), Chemical Slugging (inyectando tapones químicos intercalados) y Solvent Brushing o flujo químico a alta velocidad.

Frecuencia operativa y criticidad por tipo de equipo

Ciertas categorías de equipos se ensucian con mayor rapidez o son más sensibles a la pérdida de eficiencia. En orden decreciente de frecuencia de limpieza industrial se encuentran:

1. Intercambiadores de calor de tubo y carcasa: Encabezan la lista debido a que cualquier pérdida en el coeficiente global de transferencia de calor se refleja de inmediato en el balance térmico y en un aumento en el consumo de combustible de hornos.
2. Tubos de calentadores a fuego directo (hornos): La formación de incrustaciones o coquización genera «puntos calientes» (hot spots) que elevan la temperatura de la pared del tubo, aumentando el riesgo de falla por deformación o creep.
3. Tuberías y conductos de proceso: El ensuciamiento incrementa la rugosidad y reduce el área transversal, aumentando la caída de presión y los costos de bombeo o compresión.
4. Maquinaria rotativa: La acumulación de depósitos en rotores o álabes produce desbalance dinámico, vibraciones excesivas y daños catastróficos en cojinetes.
5. Recipientes y tanques de almacenamiento: Se limpian principalmente durante paradas programadas de mantenimiento o cuando la acumulación de lodos en el fondo promueve corrosión bajo depósito.

Causas de ensuciamiento por sector industrial

El ensuciamiento es cualquier material insoluble que contamina o se deposita en las superficies de proceso. Sus consecuencias incluyen la restricción del flujo, el aumento de la caída de presión, la creación de barreras térmicas y la aceleración de mecanismos de corrosión bajo depósito y erosión-corrosión.

Plantas químicas básicas

En el procesamiento químico, la suciedad está caracterizada por:

• Incrustaciones inorgánicas: Precipitación de sales insolubles de calcio y magnesio (carbonatos, fosfatos, silicatos, fluoruros) por cambios de solubilidad, temperatura o pH en evaporadores y cristalizadores.
• Sedimentos y limo: Partículas finamente divididas que forman depósitos sueltos.
• Productos de cristalización: Acumulación progresiva de sales solubles depositadas en líneas y tanques de almacenamiento.
• Productos de corrosión: Óxidos, hidróxidos, sulfatos y fluoruros de hierro o cobre desprendidos de los equipos.
• Adherencias viscosas: Residuos de productos de alta viscosidad como polímeros líquidos, resinas, pinturas o jarabes.

Refinerías de petróleo

La suciedad en refinación es compleja debido a las altas temperaturas y la presencia de azufre, cloro y nitrógeno orgánico en el crudo:

• Productos de corrosión: Dominados por el sulfuro de hierro (FeS), originado por la corrosión por azufre a alta temperatura o corrosión por H₂S en húmedo.
• Coque y materia de carbono: Degradación térmica severa de hidrocarburos pesados en tubos de hornos, líneas de transferencia y rehervidores.
• Polímeros orgánicos y gomas: Condensación de compuestos insaturados (olefinas/diolefinas) en trenes de precalentamiento.
• Sales inorgánicas depositadas: cloruro de amonio (NH₄Cl) y bisulfuro de amonio (NH₄HS) en las zonas frías de cabezas de fraccionadoras y reactores de hidrotratamiento.

Plantas petroquímicas

• Polímeros de reacción y degradación: Formación de gomas («coque blando») o reticulaciones orgánicas pesadas en torres de destilación extractiva, compresores de gas de pirólisis y reactores de etileno, estireno o butadieno.
• Depósitos catalíticos: Lodos y precipitados ácidos derivados de restos de catalizadores organometálicos o halógenos de Lewis (como AlCl₃ o BF₃).

Etapas y protocolo técnico de limpieza química

Métodos de inyección química

La inyección de soluciones limpiadoras debe realizarse a través de puntos de conexión auxiliares instalados en los límites de la unidad. Se emplean patines (skids) de bombeo químico provistos de tanques de mezcla, colectores de retorno y sistemas de inyección en línea para mantener velocidades de circulación turbulentas que favorezcan tanto la acción química como el arrastre mecánico.

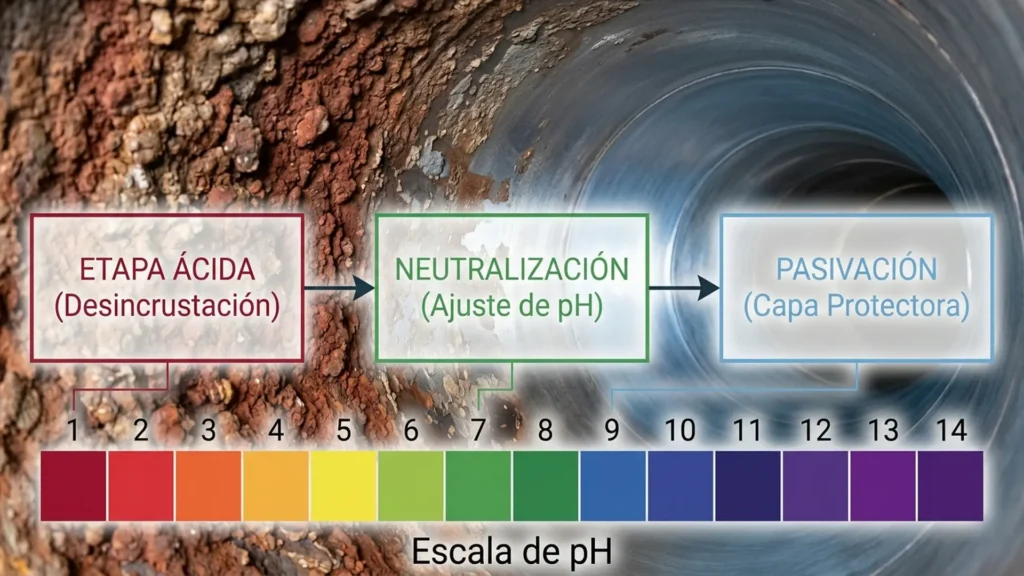

Etapas del proceso de limpieza química

Para ejecutar una limpieza química segura sin comprometer la integridad estructural del activo, la intervención debe estructurarse estrictamente en tres etapas consecutivas: Etapa Ácida (Desincrustación/Decapado), Etapa de Neutralización y Etapa de Pasivación.

1. Etapa Ácida (Desincrustación y Decapado)

• Objetivo: Solubilizar las incrustaciones inorgánicas (carbonatos, óxidos de hierro) y remover depósitos adheridos.
• Aceros al carbono: Se utiliza con frecuencia ácido clorhídrico (HCl) al 5%–10% en masa, siempre combinado con un inhibidor de corrosión orgánico específico y a temperaturas controladas (normalmente < 60°C) para evitar la degradación del inhibidor. También se emplean mezclas de ácido cítrico o ácido cítrico amoniado.
• Aceros inoxidables y aleaciones base níquel/cobre: Queda estrictamente prohibido el uso de ácido clorhídrico (HCl). Los iones cloruro (Cl) causan picaduras severas (pitting) y desencadenan el agrietamiento por corrosión bajo tensión por cloruros (ESCC / SCC). En su lugar, se utilizan ácidos orgánicos como el ácido cítrico, ácido fórmico, ácido sulfámico, ácido fosfórico o quelantes como EDTA (ácido etilendiaminotetraacético) ajustados a pH levemente ácido.

2. Etapa de neutralización

• Objetivo: Eliminar cualquier remanente ácido atrapado en hendiduras, microporos o puntos muertos del equipo y elevar el pH de la superficie metálica.
• Mecanismo: Tras drenar la solución ácida y realizar un enjuague de desplazamiento con agua de calidad controlada, se circula una solución alcalina (típicamente del 1% al 2%) de carbonato de sodio (Na₂CO₃), fosfato trisódico (Na₃PO₄) o amoníaco (NH₃). La solución neutralizante eleva el pH de la superficie a valores entre 8.5 y 10.0, deteniendo de inmediato el ataque ácido y previniendo el fenómeno de «flash rusting» (oxidación instantánea al contacto con el aire).

3. Etapa de pasivación

• Objetivo: Inducir la formación de una película pasiva, continua y densa en la superficie metálica limpia, de modo que el equipo quede protegido contra la corrosión atmosférica o la recontaminación inmediata al ponerlo en servicio.
• Mecanismo en aceros al carbono: Se induce la formación de una capa estabilizada a temperaturas en el rango de 600 °C a 80 °C.
• Mecanismo en aceros inoxidables: Se favorece la reconstitución de la capa pasiva natural rica en Óxido de cromo (Cr₂O₃) mediante soluciones diluidas de ácido nítrico o citratos con control estricto de potencial redox.

Pruebas analíticas durante las operaciones de limpieza

El control analítico en laboratorio de campo durante el procedimiento determina la efectividad de la limpieza y evita el sobre-ataque del metal base:

• Concentración del agente limpiador (Ácido/Alcalino): Medición periódica (cada 15-30 min) mediante titulación volumétrica. La estabilización en el consumo de reactivo indica que la disolución de la suciedad ha concluido.
• Concentración de hierro disuelto (Fe²⁺ / Fe³⁺) y cobre: Su cuantificación permite graficar la tasa de disolución del depósito. Cuando el nivel de hierro en solución alcanza una meseta (plateau), la limpieza química ha alcanzado su punto final. Un incremento posterior desacostumbrado indicaría ataque indeseado al metal base.
• Monitoreo de pH y temperatura: Control en tiempo real para mantener la actividad cinética del químico y proteger la integridad del inhibidor de corrosión.
• Pruebas de corrosión o milésimas de pulgada por día.

Seguridad industrial y control de riesgos

El manejo de reactivos químicos a escala industrial y la descomposición de depósitos entrañan riesgos severos para el personal y las instalaciones:

• Generación de gases (CO₂): Es obligatorio instalar sistemas de neutralización de gases (scrubbing) alcalinos y mantener el circuito cerrado.
• Control de depósitos de sulfuro de hierro pirofórico (FeS): En refinerías, el FeS acumulado puede reaccionar de manera altamente exotérmica al entrar en contacto con el oxígeno atmosférico durante el drenaje, provocando incendios espontáneos. Se debe aplicar una etapa previa de inactivación con agentes oxidantes o surfactantes específicos para convertir el sulfuro pirofórico en sales solubles y seguras.
• Incompatibilidad química: Deben prevenirse mezclas accidentales de ácidos fuertes con soluciones oxidantes imprevistas o agentes clordadores que liberen gas cloro o causen reacciones exotérmicas violentas.
• Equipo de protección personal (EPP): Uso de trajes herméticos de protección química, protección facial completa, respiradores con cartuchos para vapores ácidos y la presencia inmediata de duchas y lavaojos de emergencia.

Importancia de la limpieza química en el control de la corrosión

La limpieza química constituye una etapa importante en los programas de control de la corrosión de equipos de proceso y sistemas de tuberías. A lo largo de la operación, las superficies internas pueden acumular depósitos de óxidos, productos de corrosión, incrustaciones minerales, residuos de hidrocarburos y otros contaminantes que modifican las condiciones de operación y favorecen la aparición de mecanismos de deterioro.

La presencia de estos depósitos puede generar celdas de corrosión localizada, limitar la transferencia de calor, obstruir líneas y alterar las condiciones fisicoquímicas en contacto con el metal. En determinados sistemas, además, los depósitos pueden retener humedad, especies agresivas o microorganismos, incrementando el riesgo de corrosión bajo depósitos y corrosión microbiológicamente influenciada (MIC).

Por esta razón, la limpieza química no debe considerarse únicamente una actividad destinada a recuperar la eficiencia operacional. Cuando se diseña y ejecuta correctamente, permite eliminar agentes que contribuyen al deterioro de los materiales y preparar las superficies para posteriores estrategias de protección, como la aplicación de inhibidores, recubrimientos o tratamientos de pasivación.

Sin embargo, el propio proceso de limpieza puede generar riesgos de corrosión si no se controlan adecuadamente variables como la concentración del agente químico, temperatura, tiempo de contacto, velocidad de circulación y compatibilidad entre el producto de limpieza y los materiales del equipo. Una formulación excesivamente agresiva o un tiempo de exposición prolongado puede provocar pérdida de espesor, ataque localizado o deterioro de componentes metálicos.

La selección del método de limpieza debe considerar el material, la naturaleza y espesor de los depósitos, el mecanismo de corrosión presente y las condiciones de operación. Asimismo, cuando corresponda, deben incorporarse inhibidores de corrosión compatibles con el sistema de limpieza y establecerse controles que permitan verificar que el tratamiento remueva los contaminantes sin afectar la integridad del sustrato metálico.

Desde la perspectiva de la integridad de activos, la limpieza química debe integrarse dentro de una estrategia más amplia de prevención, monitoreo y control de la corrosión. Su efectividad no depende únicamente de eliminar los depósitos, sino de conseguir una superficie limpia sin introducir un nuevo mecanismo de deterioro.

Conclusiones

La limpieza química de equipos de proceso y tuberías es una disciplina de la ingeniería de mantenimiento indispensable para preservar la eficiencia energética, la capacidad operativa y la integridad mecánica en plantas industriales. Un procedimiento exitoso no se limita a la inyección de una solución ácida; exige un diagnóstico riguroso de la naturaleza química del depósito, la correcta selección del reactivo químico respetando la metalurgia del sistema y el cumplimiento estricto del protocolo de tres etapas: ácida, neutralización y pasivación.

Asimismo, la implementación de pruebas analíticas cuantitativas en tiempo real y la gestión proactiva de riesgos como la presencia de gases tóxicos (H₂S) o depósitos pirofóricos (FeS) aseguran una parada de planta eficiente, segura y rentable.

Una limpieza química correctamente diseñada puede contribuir a prolongar la vida útil de equipos y tuberías, mantener su desempeño operacional y reducir la probabilidad de fallas asociadas con mecanismos de corrosión.

Referencias

1. Documento Principal: Limpieza de Equipos de Proceso y Tuberías. Manual Técnico sobre Métodos Mecánicos, Químicos y Diagnóstico de Ensuciamiento.
2. AMPP / NACE SP0193: Application of Chemical Cleaning to Industrial Process Equipment.
3. ASTM Committee G01: Standard Practice for Preparing, Cleaning, and Evaluating Corrosion Test Specimens (ASTM G1).
4. API Recommended Practice 652 / 653: Tank Inspection, Repair, Alteration, and Reconstruction / Linings for Aboveground Petroleum Storage Tanks.
