La confiabilidad de los intercambiadores de calor depende en gran medida de la integridad de sus tubos. Un pequeño defecto interno puede evolucionar rápidamente hasta producir fugas, contaminación cruzada de fluidos y pérdidas significativas de eficiencia térmica. Frente a esta situación, aplicar técnicas modernas de inspección de intercambiadores y las estrategias de prevención permiten detectar daños tempranos, reducir riesgos operacionales y extender la vida útil de equipos sometidos a condiciones exigentes de presión, temperatura y corrosión.
¿Por qué fallan los tubos?

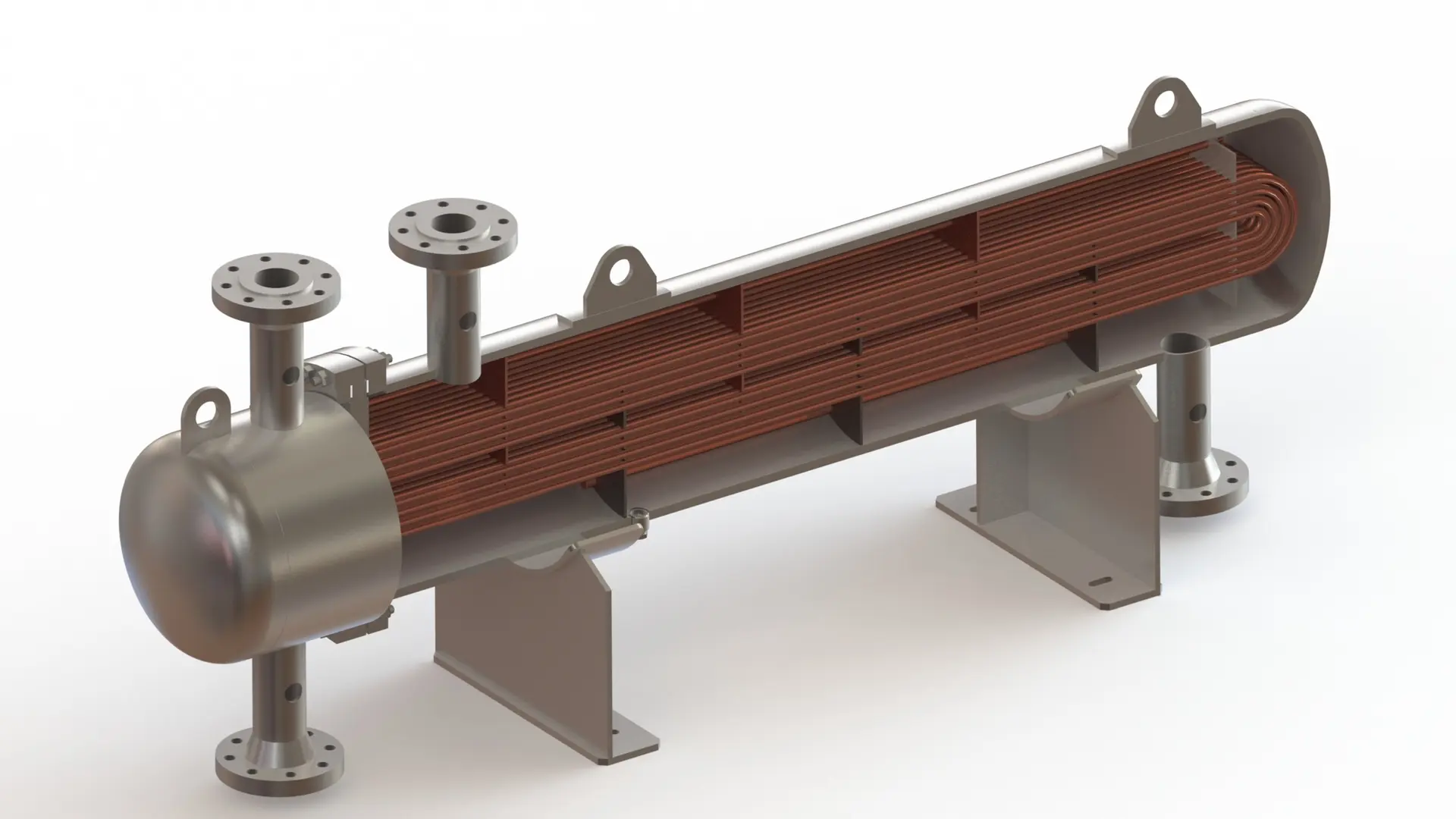

Los tubos de intercambiadores de calor operan bajo condiciones severas de presión, temperatura, vibración y exposición química. En un Intercambiador de calor de carcasa y tubos, el deterioro suele originarse por la combinación de varios mecanismos de daño que pueden actuar simultáneamente.
Las fallas rara vez ocurren de forma repentina. Generalmente comienzan con procesos de corrosión localizada, erosión acelerada, incrustaciones o fatiga térmica que avanzan progresivamente hasta producir las fallas.
Entre las causas más frecuentes destacan:
- Corrosión interna por fluidos agresivos.
- Corrosión bajo depósitos.
- Ataque microbiológico.
- Erosión-corrosión en zonas de alta velocidad y turbulencia.
- Fatiga térmica por ciclos operacionales.
- Vibraciones inducidas por flujo.
- Ensuciamiento severo.
- Deficiencias metalúrgicas.
- Operación fuera del diseño.
En muchos casos, las fallas aparecen primero en el haz de tubos debido a que concentra los mayores gradientes térmicos y esfuerzos mecánicos.
Causas comunes de falla en tubos de intercambiadores
Corrosión por picaduras
La corrosión localizada es uno de los mecanismos de daño más críticos en los intercambiadores de calor. Las picaduras generan perforaciones diminutas que evolucionan rápidamente hasta producir fugas.
Este daño puede presentarse en distintos materiales metálicos expuestos a humedad, contaminantes, sales, oxígeno disuelto o fluidos corrosivos. El problema radica en que la pérdida de espesor puede ser mínima en apariencia, mientras la profundidad de la picadura compromete totalmente la integridad del tubo.
Las fugas en intercambiadores generadas por picaduras suelen aparecer sin deformaciones visibles externas, dificultando su detección temprana mediante inspección visual convencional.
Erosión-corrosión
La combinación entre velocidad elevada del fluido, turbulencia y partículas sólidas suspendidas puede remover progresivamente la película protectora del metal. Este fenómeno afecta principalmente entradas de tubos, cambios de dirección y zonas cercanas a placas tubulares.
Fatiga térmica
Los arranques y paradas frecuentes generan expansión y contracción repetitiva en los tubos. Cuando los gradientes térmicos son elevados, aparecen microfisuras que evolucionan con el tiempo.
La fatiga térmica es común en plantas químicas, unidades de craqueo y procesos sujetos a variaciones operacionales severas.
Vibración inducida por flujo
La vibración excesiva es una de las principales causas de falla en haces de tubos. Cuando la velocidad del fluido supera ciertos límites, los tubos comienzan a oscilar hasta generar desgaste por roce o fractura por fatiga mecánica.
Este daño suele concentrarse en puntos de soporte, deflectores o zonas de turbulencia elevada.
Ensuciamiento
Las incrustaciones internas reducen la transferencia de calor y generan sobrecalentamiento localizado. Además, favorecen la corrosión bajo depósitos y aumentan las pérdidas de carga del sistema.
La acumulación de sales, lodos, coque o productos biológicos puede deteriorar progresivamente el rendimiento térmico y acelerar la degradación metalúrgica.
¿Qué daños afectan más a los tubos?
Las fallas más críticas en los tubos de intercambiadores de calor son aquellas que evolucionan internamente sin evidencia superficial evidente.
Entre los daños más severos destacan:
| Mecanismo de daño | Consecuencia principal |
| Picaduras | Fugas repentinas |
| Corrosión general | Pérdida de espesor |
| Erosión | Desgaste acelerado |
| Fatiga térmica | Grietas longitudinales |
| Vibración | Fracturas mecánicas |
| Corrosión bajo depósitos | Ataque localizado |
| Ataque microbiológico | Perforaciones |
Las fugas en intercambiadores representan uno de los riesgos más costosos debido a contaminación cruzada de fluidos, pérdida de eficiencia energética y posibles incidentes operacionales.
Técnicas de inspección no destructiva para intercambiadores
La Inspección de intercambiadores es fundamental para detectar daños antes de que evolucionen a fallas mayores.
Actualmente, las técnicas avanzadas de END permiten evaluar gran cantidad de tubos de intercambiadores de calor en tiempos relativamente cortos, reduciendo significativamente el riesgo operativo.
Corrientes de Foucault (ECT)
La inspección por corrientes inducidas es una de las técnicas más utilizadas en materiales no ferromagnéticos.
El método permite detectar:
- Picaduras internas y externas.
- Pérdida de espesor.
- Grietas.
- Desgaste en soportes.
- Ataques localizados.
Una de sus mayores ventajas es la velocidad de inspección y la alta sensibilidad para detectar defectos incipientes.
Empresas especializadas en END avanzados han logrado optimizar la evaluación de haz de tubos mediante sistemas automatizados ECT capaces de identificar picaduras microscópicas en intercambiadores críticos con alta confiabilidad.
Sistema de Inspección Rotatoria Interna (IRIS)
La técnica IRIS utiliza ultrasonido rotativo interno para medir espesores con alta precisión.
Es especialmente útil para:
- Cuantificar pérdida de espesor.
- Validar indicaciones detectadas por ECT.
- Generar mapas de corrosión internos.
- Evaluar corrosión generalizada.
El método ofrece gran exactitud dimensional y resulta altamente efectivo en programas de integridad mecánica.
Pruebas de Campo Remoto Campo (RFT)
La técnica Remote Field Testing se aplica principalmente en tubos ferromagnéticos.
Su capacidad para detectar defectos internos y externos simultáneamente la convierte en una alternativa muy efectiva en equipos fabricados con acero al carbono.

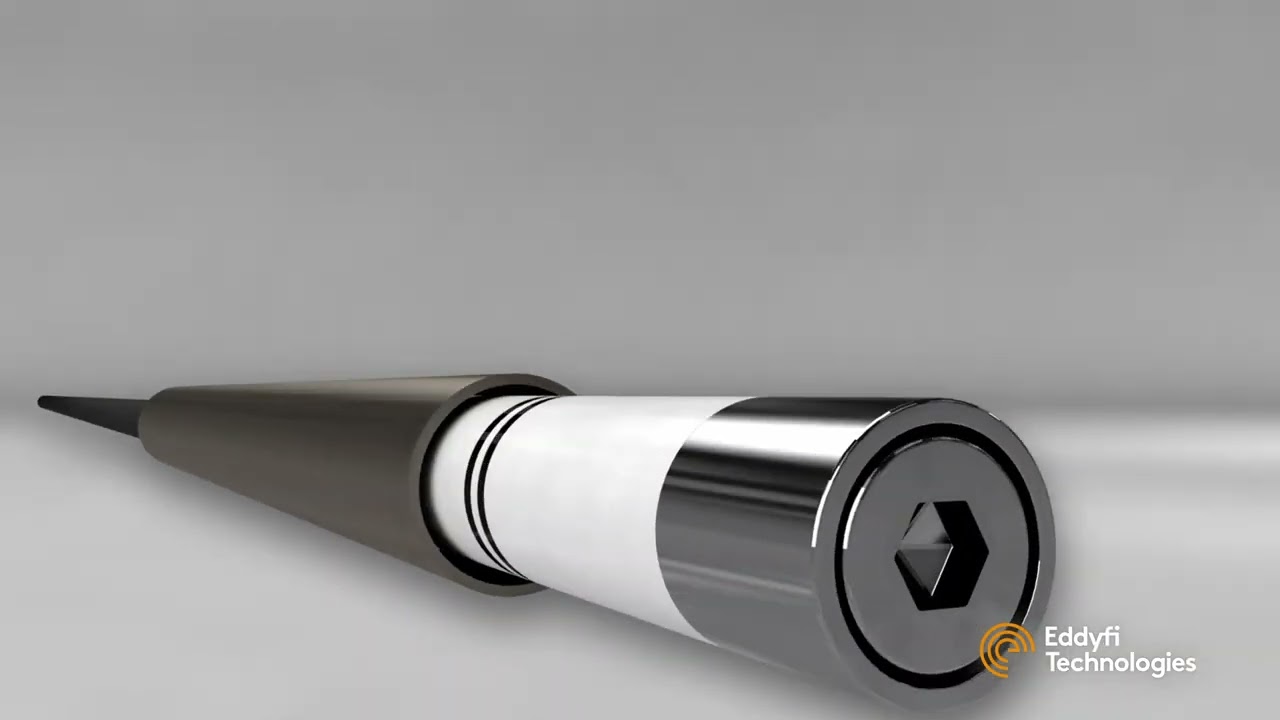

La evolución de tecnologías desarrolladas por empresas como Eddyfi Technologies ha permitido optimizar la evaluación de integridad en intercambiadores críticos mediante técnicas ECT, IRIS y RFT de alta sensibilidad.”
Inspección visual remota
El uso de boroscopios industriales permite evaluar zonas inaccesibles del interior del equipo.
Esta inspección ayuda a identificar:
- Incrustaciones.
- Deformaciones.
- Corrosión severa.
- Obstrucciones.
- Daños mecánicos.
Ultrasonido convencional
El ultrasonido continúa siendo ampliamente utilizado para evaluar placas tubulares, carcasa y componentes estructurales asociados a los intercambiadores de calor.
¿Qué inspecciones ayudan a evitar fallas?
La mejor estrategia no consiste únicamente en inspeccionar cuando aparece una fuga, sino en desarrollar programas predictivos basados en criticidad.
Las inspecciones más efectivas incluyen:
- Monitoreo periódico de espesores.
- Inspección END programada en tubos críticos.
- Control de vibraciones.
- Análisis de depósitos e incrustaciones.
- Monitoreo químico del fluido.
- Evaluación de corrosión bajo aislamiento.
- Revisión de parámetros operacionales.
La frecuencia debe definirse según:
- Tipo de fluido.
- Material de los tubos.
- Historial de daños.
- Condiciones operacionales.
- Consecuencia de falla.
Los programas RBI permiten priorizar los equipos con mayor riesgo y optimizar recursos de mantenimiento.
Prevención de la corrosión y el ensuciamiento
La prevención sigue siendo la herramienta más rentable para reducir fallas en Intercambiadores de calor.
Entre las principales acciones preventivas destacan:
Control químico del fluido
Mantener parámetros adecuados de pH, oxígeno disuelto y concentración de sales ayuda a reducir mecanismos corrosivos.
En sistemas de agua de enfriamiento, el tratamiento químico adecuado puede disminuir considerablemente la formación de depósitos y corrosión localizada.
Selección correcta de materiales
La selección metalúrgica debe considerar:
- Temperatura.
- Velocidad del fluido.
- Contenido de cloruros.
- Presión.
- Compatibilidad química.
Limpieza periódica
La eliminación de incrustaciones evita pérdidas de eficiencia y reduce el riesgo de corrosión bajo depósitos.
Los métodos más utilizados incluyen:
- Limpieza química.
- Hidrojetting.
- Cepillado mecánico.
- Sistemas automatizados de limpieza en línea.
Control de velocidades
Reducir turbulencias excesivas minimiza el riesgo de erosión-corrosión y vibraciones inducidas por flujo.
Monitoreo térmico
La desviación en temperaturas de operación puede indicar:
- Ensuciamiento interno.
- Obstrucciones.
- Pérdida de transferencia térmica.
- Fugas internas.
Estrategias para extender la vida útil del equipo estático
La integridad de los intercambiadores de calor depende de estrategias integradas de mantenimiento predictivo y confiabilidad operacional.
Las organizaciones con mejores indicadores de disponibilidad suelen implementar programas enfocados en:
- Inspección basada en riesgo.
- Monitoreo en línea.
- Control de corrosión.
- Gestión de integridad mecánica.
- Evaluación de desempeño térmico.
- Análisis de causa raíz.
- Digitalización de datos históricos.
La combinación entre END avanzados y análisis predictivo permite anticipar fallas antes de que afecten la producción.
Optimización del rendimiento térmico en procesos químicos
La eficiencia térmica influye directamente en costos energéticos y estabilidad operacional.
Cuando un Intercambiador de calor de carcasa y tubos presenta incrustaciones o deterioro interno, el consumo energético aumenta considerablemente.
La optimización del rendimiento térmico requiere:
- Limpieza eficiente del haz tubular.
- Control de incrustaciones.
- Balance térmico periódico.
- Monitoreo de caída de presión.
- Verificación de caudales.
- Control de temperatura.
- Sustitución o taponamiento oportuno de tubos dañados.
Estrategias efectivas para prevenir fallas térmicas
Las fallas térmicas pueden reducirse significativamente mediante buenas prácticas operacionales y de mantenimiento.
Las estrategias más efectivas incluyen:
Evitar choques térmicos
Los cambios bruscos de temperatura generan esfuerzos elevados en los tubos y placas tubulares.
Los arranques controlados ayudan a minimizar la fatiga térmica.
Mantener distribución uniforme del flujo
La mala distribución favorece zonas calientes, vibración y erosión localizada.
Supervisar temperaturas críticas
El monitoreo continuo permite detectar desviaciones asociadas a obstrucciones o deterioro interno.
Verificar soportes y deflectores
Los soportes dañados incrementan vibraciones y desgaste mecánico del haz de tubos.
Conclusion
Los intercambiadores de calor continúan siendo equipos esenciales en procesos industriales críticos, pero sus tubos están expuestos a múltiples mecanismos de daño que pueden evolucionar silenciosamente hasta producir fugas severas. La combinación entre inspección de intercambiadores avanzada, control operacional y estrategias preventivas permite reducir fallas, optimizar el rendimiento térmico y extender la vida útil del equipo. Tecnologías como ECT, IRIS y RFT han transformado la capacidad de detectar daños tempranos, mejorando significativamente la confiabilidad y disponibilidad de los sistemas térmicos industriales.
Referencias
- American Petroleum Institute. (2016). API Standard 660: Shell-and-tube heat exchangers (10th ed.). API Publishing Services.
- American Society for Testing and Materials (ASTM International). (2021). ASTM E426-16(2021): Standard practice for electromagnetic (eddy current) examination of seamless and welded tubular products, titanium, austenitic stainless steel and similar alloys.
- Tubular Exchanger Manufacturers Association. (2019). TEMA standards: Standards of the Tubular Exchanger Manufacturers Association (10th ed.). TEMA Inc.
- American Society of Mechanical Engineers. (2023). ASME Boiler and Pressure Vessel Code, Section V: Nondestructive Examination. ASME International.
- American Petroleum Institute. (2021). API Recommended Practice 571: Damage mechanisms affecting fixed equipment in the refining industry. API Publishing Services.
- Eddyfi Technologies. (2023). Advanced electromagnetic inspection solutions for heat exchanger tubing and critical assets. Eddyfi Technologies.
