La inspección por inmersión se ha convertido en una solución clave para fortalecer el aseguramiento de calidad y la integridad mecánica en procesos críticos de manufactura. En sectores como la metalurgia, Oil & Gas y manufactura pesada, las discontinuidades internas en materias primas críticas como barras y billet pueden evolucionar hacia fallas operacionales y problemas de confiabilidad.
Ante mayores exigencias de repetibilidad, trazabilidad y consistencia, la inspección ultrasónica por inmersión ofrece una transmisión ultrasónica más estable y mayor sensibilidad de inspección. Además, su compatibilidad con escaneo automatizado fortalece las prácticas de aseguramiento y control de calidad metalúrgico en entornos industriales de alto riesgo.
Riesgos ocultos en materiales críticosm
En entornos industriales críticos, la confiabilidad de un componente depende con frecuencia de discontinuidades que no pueden detectarse visualmente durante la fabricación. Pequeños defectos generados durante el proceso metalúrgico pueden permanecer ocultos hasta que el material es sometido a presión, vibración, cargas cíclicas o condiciones corrosivas en servicio.
En sectores como Oil & Gas y manufactura pesada, estos riesgos ocultos afectan directamente la seguridad operacional, la confiabilidad y el desempeño a largo plazo de los activos industriales.
Cómo un defecto interno puede llegar a operación
Defectos como inclusiones, porosidad, laminaciones, grietas internas y otras discontinuidades metalúrgicas pueden permanecer sin detectarse dentro de componentes metálicos críticos, forjados, sistemas de piping, recipientes a presión, válvulas y componentes subsea cuando la calidad de inspección es insuficiente.
Bajo condiciones operacionales exigentes, estas discontinuidades pueden propagarse y comprometer el desempeño de equipos críticos.
Impacto en integridad y confiabilidad
Los defectos no detectados pueden afectar la integridad mecánica, incrementar el riesgo operacional y generar paradas no programadas o fallas prematuras. En muchas operaciones industriales, el rechazo de materiales, los retrasos de producción y los costos indirectos de reparación están asociados con una repetibilidad y trazabilidad insuficientes durante la inspección.
Bajo este escenario, la inspección por inmersión y las prácticas confiables de control de calidad metalúrgico son cada vez más importantes para reducir incertidumbre en entornos de manufactura crítica.
Por qué la calidad metalúrgica importa
La confiabilidad de los activos industriales críticos depende en gran medida de la consistencia metalúrgica de las materias primas a lo largo del proceso metalúrgico y las etapas de manufactura.
En sectores como Oil & Gas, generación de energía e industria pesada, incluso pequeñas discontinuidades internas en materias primas críticas pueden comprometer el desempeño, la seguridad y la confiabilidad operativa.
Por esta razón, las prácticas avanzadas de confiabilidad de inspección y trazabilidad se han convertido en elementos esenciales dentro de la cadena de suministro industrial.
El rol de barras y billets en manufactura crítica
Las barras y billets son ampliamente utilizados como materiales base para fabricar válvulas, componentes sometidos a presión, sistemas de piping, forjados y piezas estructurales expuestas a condiciones operacionales exigentes.
Su integridad metalúrgica influye directamente en el desempeño mecánico del componente final, especialmente en aplicaciones sometidas a presión, cargas cíclicas o ambientes corrosivos.
Estas materias primas críticas representan la base metalúrgica de numerosos componentes utilizados en activos industriales de alto riesgo.
Calidad metalúrgica y trazabilidad
Los programas modernos de QA/QC dependen cada vez más de la trazabilidad de materiales, registros de manufactura, heat numbers y dossiers de calidad para validar cumplimiento y reducir incertidumbre operacional.
En este contexto, las tecnologías avanzadas de inspección ultrasónica por inmersión ayudan a mejorar la consistencia de inspección y permiten una validación más confiable de materiales críticos antes de entrar en servicio.
Limitaciones del UT convencional
En el contexto de los ensayos no destructivos, la inspección ultrasónica permite evaluar discontinuidades internas sin afectar la integridad del componente. A medida que los entornos de manufactura exigen mayor consistencia de inspección y eficiencia productiva, los métodos convencionales de ultrasonido pueden presentar significativas limitaciones operacionales.
Los procesos de inspección manual suelen depender en gran medida de la técnica del operador, la estabilidad del acoplamiento y las condiciones del entorno, lo que genera una variabilidad que afecta la repetibilidad y la confiabilidad general del control y aseguramiento de calidad (QA/QC) en aplicaciones críticas.”
Variabilidad del acoplamiento manual
Las inspecciones UT convencionales dependen frecuentemente de acoplantes manuales y contacto directo del transductor, haciendo que la calidad de la señal sea sensible a la presión aplicada, las condiciones superficiales, la geometría y la consistencia de transmisión.
Estas variaciones pueden generar respuestas ultrasónicas inconsistentes y reducir la repetibilidad de inspección, especialmente al evaluar geometrías complejas o grandes volúmenes de materiales metálicos semiacabados.
En entornos de manufactura crítica, una repetibilidad limitada puede afectar la detección de discontinuidades y aumentar la incertidumbre durante procesos industriales de QA/QC.
Restricciones para automatización industrial
Los métodos UT tradicionales también pueden presentar limitaciones en entornos de manufactura de alto throughput donde la inspección automatizada y la integración inline son cada vez más necesarias.
La velocidad de inspección, la consistencia de escaneo y la compatibilidad robótica pueden verse afectadas cuando existen posicionamientos manuales y condiciones variables de acoplamiento.
A medida que la industria avanza hacia QA/QC digital y smart manufacturing, estas limitaciones dificultan alcanzar un desempeño de inspección estable y una automatización escalable.
Tabla 1. UT convencional Vs inspección por inmersión
| Característica | UT convencional | Inspección por inmersión |
| Acoplamiento | Manual y variable | Acoplamiento estable mediante agua |
| Repetibilidad | Dependiente del operador | Alta repetibilidad |
| Automatización | Limitada | Compatible con escaneo automatizado |
| Sensibilidad | Variable | Más consistente |
| Integración inline | Compleja | Más eficiente |

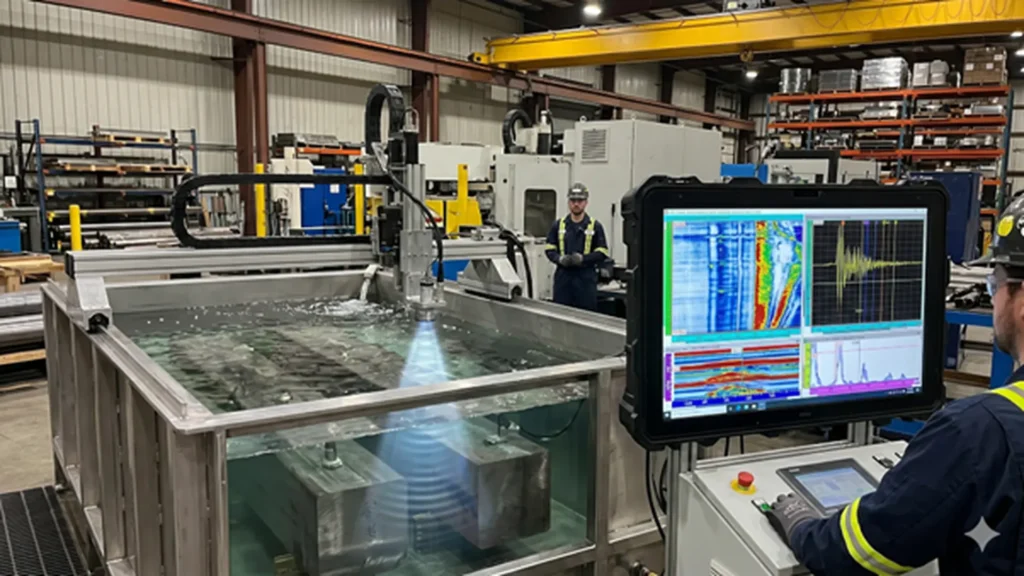

¿Cómo funciona la inspección por inmersión?
A diferencia de los métodos convencionales de ultrasonido que dependen del contacto directo del transductor, la inspección por inmersión utiliza agua como medio controlado de transmisión entre el transductor y el componente inspeccionado.
Este enfoque mejora la estabilidad de transmisión, la consistencia de inspección y la repetibilidad del escaneo, especialmente al evaluar geometrías complejas o grandes volúmenes de materiales críticos en entornos de manufactura automatizada.
Acoplamiento y transmisión estable
En la inspección ultrasónica por inmersión, el transductor y el componente inspeccionado permanecen separados por una columna de agua que actúa como un medio acústico estable.
Este método de acoplamiento por inmersión minimiza la variabilidad de señal causada por presiones inconsistentes o condiciones superficiales variables, permitiendo una transmisión ultrasónica más confiable durante todo el proceso de inspección.
Las condiciones de transmisión estable son particularmente importantes al inspeccionar barras y billets, forjados y componentes sometidos a presión, donde la repetibilidad de inspección afecta directamente la confiabilidad en la detección de discontinuidades.
Al reducir inconsistencias durante la inspección, los sistemas por inmersión ayudan a mejorar la sensibilidad y mantener una cobertura más uniforme sobre el material evaluado.

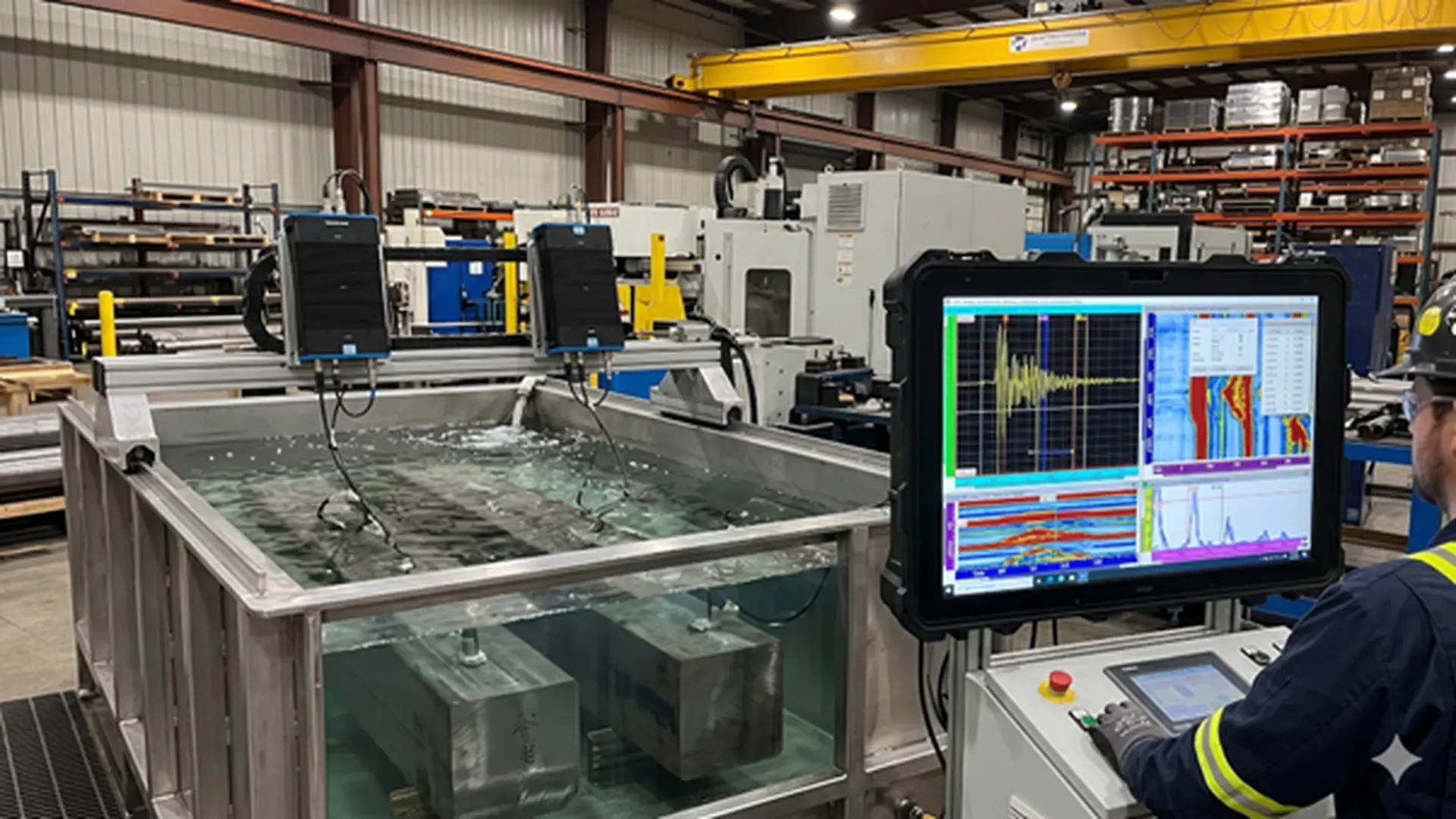

Escaneo automatizado y alta precisión
Los sistemas modernos de inspección por inmersión también están diseñados para soportar escaneo automatizado y tecnologías ultrasónicas avanzadas como ultrasonido phased array (PAUT), FMC (Full Matrix Capture) y TFM (Total Focusing Method).
Estas capacidades mejoran la calidad de imagen, incrementan la precisión de inspección y permiten una evaluación más consistente de discontinuidades internas.
El escaneo automatizado por inmersión proporciona cobertura uniforme y alta repetibilidad durante la inspección, siendo especialmente útil en entornos de manufactura de alto throughput y procesos digitales de QA/QC.
Combinado con sistemas de adquisición de datos de alta velocidad, este enfoque permite flujos de inspección más eficientes y una mejor integración con automatización industrial y estrategias de smart manufacturing.
El siguiente video de TPAC muestra cómo los sistemas automatizados de inspección ultrasónica por inmersión permiten mejorar la sensibilidad, la repetibilidad y la adquisición de datos en aplicaciones metalúrgicas e industriales críticas.
Sensibilidad y automatización en inspección
A medida que la manufactura industrial avanza hacia mayores niveles de confiabilidad y procesos digitales de QA/QC, la sensibilidad de inspección y la automatización se han convertido en factores esenciales para detectar discontinuidades internas con mayor consistencia.
Los sistemas modernos de inspección por inmersión están diseñados no solo para mejorar el desempeño ultrasónico, sino también para soportar entornos de manufactura de alto throughput donde la repetibilidad, la trazabilidad y la velocidad de inspección impactan directamente la eficiencia operacional.
Detección de discontinuidades internas
Una de las principales ventajas de la inspección por inmersión automatizada es su capacidad para mejorar la sensibilidad y la repetibilidad durante la evaluación de materiales críticos.
Utilizando reflectores de referencia como Flat Bottom Holes (FBH), los sistemas por inmersión pueden evaluar el desempeño de detección bajo condiciones controladas y estables de inspección.
Este enfoque permite una detección más confiable de discontinuidades y ayuda a reducir la variabilidad de señal durante la inspección de componentes metálicos críticos, forjados y componentes sometidos a presión.
Adquisición de datos de alta velocidad
Las plataformas modernas de inspección automatizada incorporan cada vez más tecnologías de adquisición de alta velocidad para mejorar la eficiencia de escaneo y la consistencia de inspección.
Soluciones como el Explorer Max de TPAC combinan escaneo automatizado por inmersión con adquisición de datos de alta velocidad, permitiendo inspecciones más rápidas, repetibles y consistentes en aplicaciones metalúrgicas críticas.
Este tipo de integración favorece inspecciones más rápidas, mejor repetibilidad y una evaluación más eficiente de componentes críticos dentro de entornos de manufactura automatizada.
Integración con manufactura avanzada
La inspección por inmersión automatizada también forma parte de las estrategias de Industry 4.0 y smart manufacturing. Su compatibilidad con sistemas inline, robótica y flujos digitales de QA/QC permite mejorar la consistencia de inspección mientras impulsa una automatización industrial más escalable y procesos productivos más eficientes.
Tabla 2. Capacidades de la inspección por inmersión
| Función | Beneficio industrial |
| Acoplamiento estable | Mayor repetibilidad |
| Escaneo automatizado | Mayor productividad |
| Alta sensibilidad | Mejor detección interna |
| Throughput 10G | Adquisición más rápida |
| Integración robótica | Compatibilidad con manufactura avanzada |
Normativas y trazabilidad en QA/QC
A medida que los sectores industriales demandan mayor confiabilidad de inspección y trazabilidad de materiales, el cumplimiento de normativas reconocidas de ultrasonido se ha convertido en un elemento esencial para los programas de QA/QC y los procesos de manufactura crítica.
En industrias como Oil & Gas, la metalurgia y manufactura pesada, los procedimientos de inspección deben demostrar repetibilidad, sensibilidad y consistencia documentada para garantizar operaciones seguras y cumplimiento regulatorio.
El cumplimiento de códigos y estándares es clave para respaldar procedimientos, criterios de aceptación y trazabilidad documental.
Normativas aplicables a inspección ultrasónica
Diversas normativas internacionales establecen requisitos técnicos para la inspección ultrasónica y la evaluación de materiales en entornos industriales. ASTM E127 es utilizada comúnmente para bloques de referencia Flat Bottom Hole (FBH) y verificación de sensibilidad, mientras ASTM A388 define prácticas de inspección ultrasónica para forjados de acero.
Por su parte, ASME Section V establece requisitos para procedimientos industriales de ensayos no destructivos, e ISO 16810 define principios generales para aplicaciones de ultrasonido.
Para los sistemas automatizados de inspección por inmersión, estas normas son especialmente relevantes porque las condiciones estables de inspección y el escaneo controlado mejoran la repetibilidad y favorecen una detección más consistente de discontinuidades.
QA/QC y validación de materiales críticos
Los programas modernos de QA/QC dependen cada vez más de procesos de inspección documentados para validar materias primas críticas antes de entrar en servicio. Aseguramiento y control de calidad en compras (QA/QC) y preparación para auditorías requieren registros confiables y documentación trazable de manufactura.
En este contexto, las tecnologías avanzadas de inspección ultrasónica por inmersión permiten una evaluación más consistente de materias primas críticas, forjados y componentes sometidos a presión, mejorando la repetibilidad de inspección y reduciendo variabilidad.
Esto contribuye a fortalecer los dossiers de calidad, aumentar la confianza en proveedores y mejorar la validación de materiales utilizados en aplicaciones industriales de alto riesgo.
La selección de la técnica END depende del material, el tipo de discontinuidad, la geometría y los requisitos de aceptación
Tabla 3. Normativas de inspección ultrasónica industrial
| Norma | Aplicación | Relación con inspección por inmersión |
| ASTM E127 | Bloques de referencia FBH | Verificación de sensibilidad |
| ASTM A388 | Forjados de acero | Detección de discontinuidades internas |
| ASME Section V | END industrial | Procedimientos QA/QC |
| ISO 16810 | Principios UT | Requisitos de inspección |
Beneficios operacionales y económicos
Más allá del desempeño de inspección, las tecnologías modernas de inspección por inmersión pueden aportar ventajas operacionales y económicas medibles en entornos industriales de manufactura.
Al mejorar la consistencia de inspección, la repetibilidad y la automatización, los fabricantes pueden reducir incertidumbre durante procesos de QA/QC mientras fortalecen la confiabilidad en etapas críticas de producción.
Beneficios operacionales
Una de las principales ventajas operacionales de la inspección ultrasónica por inmersión es la reducción de variabilidad durante la evaluación de materiales críticos. Las condiciones estables de inspección y el escaneo automatizado ayudan a minimizar rechazos, reducir retrabajos y mejorar la repetibilidad en inspecciones de alto volumen sobre materiales críticos, forjados y componentes sometidos a presión.
Los flujos automatizados de inspección también contribuyen a una mayor productividad al permitir velocidades de escaneo más rápidas y coberturas de inspección más uniformes. En industrias donde la continuidad operativa y el aseguramiento de calidad son críticos, una mayor consistencia de inspección fortalece la confiabilidad de los procesos productivos.
Beneficios económicos y reducción de riesgo
Procesos de inspección más confiables también permiten reducir riesgo operacional y mejorar la eficiencia de costos a largo plazo. La detección temprana de discontinuidades internas ayuda a prevenir paradas no programadas, fallas prematuras y costosos rechazos de materiales durante etapas de manufactura o comisionamiento.
Además, una mejor trazabilidad y repetibilidad de inspección fortalecen las pruebas de aceptación y los procesos de validación de proveedores. Al reducir incertidumbre durante actividades de QA/QC y procura, las tecnologías avanzadas de inspección por inmersión contribuyen a disminuir costos relacionados con calidad y aumentar la confianza en materiales críticos utilizados en aplicaciones industriales exigentes.
Tabla 4. Impacto operacional de la inspección por inmersión
| Área | Impacto esperado |
| QA/QC | Mayor repetibilidad |
| Producción | Menor tasa de rechazo |
| Integridad mecánica | Menor incertidumbre operacional |
| Procura | Validación más confiable |
| Manufactura | Mejor eficiencia de automatización |
Aplicaciones en energía e industria pesada
La creciente demanda de materiales confiables y procesos de manufactura trazables ha expandido el uso de la inspección por inmersión en múltiples sectores industriales.
Las industrias que operan bajo altas presiones, cargas cíclicas y estrictos requisitos de QA/QC dependen cada vez más de tecnologías automatizadas de inspección ultrasónica para mejorar la detección de discontinuidades, la repetibilidad y la validación de materiales durante etapas críticas de manufactura.
La validación de materias primas críticas antes de fabricación ayuda a reducir riesgo operacional y fortalecer la confiabilidad de activos industriales.
Aplicaciones en Oil & Gas
En el sector Oil & Gas, la inspección ultrasónica por inmersión es aplicada comúnmente en la evaluación de materiales OCTG, sistemas de piping, válvulas, equipos subsea y componentes sometidos a presión. Estos activos operan bajo condiciones ambientales y mecánicas exigentes donde las discontinuidades internas pueden comprometer la confiabilidad a largo plazo y la seguridad operacional.
Al mejorar la sensibilidad y la repetibilidad de inspección, los sistemas por inmersión fortalecen los procesos de QA/QC y permiten una evaluación más confiable de materiales antes de su instalación o entrada en servicio.
Aplicaciones en metalurgia y manufactura pesada
En la metalurgia y manufactura pesada, la inspección por inmersión es ampliamente utilizada para evaluar forjados, barras y billets, materiales estructurales y aleaciones críticas para aplicaciones aeroespaciales.
Acerías, plantas de fabricación pesada y entornos avanzados de manufactura integran cada vez más sistemas automatizados de inspección para mejorar la consistencia de producción y fortalecer procesos de control de calidad metalúrgico.
Tabla 5. Aplicaciones industriales de la inspección por inmersión
| Industria | Componentes típicos |
| Oil & Gas | OCTG, válvulas, piping |
| Petroquímica | Sistemas sometidos a presión |
| Metalurgia | Billets y barras |
| Aeroespacial | Aleaciones críticas |
| Energía | Componentes estructurales |
¿Qué significa esto en la práctica?
Para operadores industriales y fabricantes, la calidad de la materia prima o productos a suministrar a sus clientes influye directamente en la integridad mecánica de activos industriales sometidos a presión, corrosión o cargas cíclicas y el valor de la inspección por inmersión va mucho más allá del desempeño ultrasónico. Su impacto real se refleja en una mayor confiabilidad de QA/QC, mejor trazabilidad y mayor confianza en la validación de materiales críticos antes de entrar en servicio.
En sectores donde la continuidad operacional y el cumplimiento normativo son esenciales, la consistencia de inspección se relaciona directamente con la reducción de riesgo y la confiabilidad de los activos industriales.
Cambios para QA/QC y procura
Para los equipos de QA/QC y procura, la inspección ultrasónica por inmersión mejora la repetibilidad y fortalece los procesos de aceptación de materiales.
Las condiciones estables de inspección y el escaneo automatizado contribuyen a generar dossiers de calidad más sólidos, mejorar la validación de proveedores y fortalecer los registros de trazabilidad durante actividades de manufactura y procura relacionadas con barras y billets y otros componentes críticos.
Cambios para integridad operacional
Desde una perspectiva operacional, una mayor consistencia de inspección ayuda a reducir incertidumbre relacionada con discontinuidades internas en materiales. Esto fortalece la integridad mecánica, reduce el riesgo de fallas prematuras y aumenta la confiabilidad en componentes que operan bajo condiciones industriales exigentes, como sistemas sometidos a presión, aplicaciones subsea y equipos críticos de proceso.
Futuro de la inspección metalúrgica automatizada
A medida que la manufactura industrial evoluciona hacia digitalización y entornos inteligentes de producción, las tecnologías automatizadas de inspección se vuelven cada vez más importantes para mejorar confiabilidad, trazabilidad y aseguramiento de calidad.
En este contexto, la inspección por inmersión ya no es vista únicamente como un método END especializado, sino como parte de una estrategia industrial orientada a eficiencia operacional y procesos QA/QC basados en datos.
Digitalización e inspección inteligente
Los sistemas modernos de inspección integran cada vez más adquisición digital, análisis automatizado y tecnologías avanzadas de imagen ultrasónica para mejorar la toma de decisiones y la consistencia de inspección.
Combinadas con escaneo automatizado y condiciones estables de transmisión ultrasónica, estas capacidades favorecen procesos más eficientes de control de calidad metalúrgico y fortalecen la trazabilidad en etapas críticas de producción.
Automatización y confiabilidad industrial
La integración de robótica, sistemas inline y tecnologías de smart manufacturing también está transformando la forma en que la industria aborda el aseguramiento de calidad.
Los sistemas automatizados de inspección por inmersión permiten mejorar la repetibilidad, reducir incertidumbre operacional y fortalecer la evaluación de materiales críticos utilizados en aplicaciones industriales de alto desempeño.
Conclusiones
Las operaciones industriales modernas requieren tecnologías de inspección capaces de mejorar la repetibilidad, la trazabilidad y la confiabilidad en procesos críticos de manufactura.
En este contexto, la inspección por inmersión ha evolucionado más allá de un método convencional de ensayos no destructivos y hoy es considerada una herramienta estratégica para fortalecer programas de QA/QC, respaldar la integridad mecánica y reducir incertidumbre operacional en entornos industriales de alto riesgo.
Al combinar transmisión ultrasónica estable, escaneo automatizado y tecnologías ultrasónicas avanzadas, los sistemas por inmersión ayudan a mejorar la evaluación de materias primas críticas como barras, billets, forjados y componentes sometidos a presión utilizados en Oil & Gas, metalurgia e industria pesada.
Estas capacidades contribuyen a procesos más confiables de control de calidad metalúrgico, mejores prácticas documentales y validación más robusta de materiales antes de entrar en servicio.
A medida que la industria continúa avanzando hacia QA/QC digital y smart manufacturing, compañías como TPAC impulsan el desarrollo de soluciones automatizadas de inspección ultrasónica por inmersión para aplicaciones industriales críticas.
¿Busca mejorar la trazabilidad y confiabilidad de sus materiales críticos? Explore cómo las soluciones automatizadas de inspección por inmersión de TPAC fortalecen el QA/QC, en manufactura crítica.
Referencias
- ASTM International. ASTM E127-20: Standard practice for fabrication and control of flat-bottomed hole ultrasonic standard reference blocks. ASTM International.
- ASTM International. ASTM A388/A388M-23: Standard practice for ultrasonic examination of steel forgings. ASTM International.
- International Organization for Standardization. ISO 16810:2024: Non-destructive testing — Ultrasonic testing — General principles. ISO.
- The Welding Institute. (n.d.). What is ultrasonic immersion testing? TWI Global.
- The Phased Array Company. (n.d.). Non destructive testing in metallurgy. TPAC. https://thephasedarraycompany.com/industries/metallurgy/
- The Phased Array Company. (n.d.). Ultrasonic testing equipment: TPAC NDT products. https://thephasedarraycompany.com/products/
- Inspenet. (2025, October 8). Explorer de TPAC: ultrasonido compacto para inspección NDT. https://inspenet.com/inspenet-tv/explorer-inspeccion-ultrasonica-compacta
Preguntas frecuentes
¿Qué es la inspección ultrasónica por inmersión?
La inspección ultrasónica por inmersión es un método END que utiliza agua como medio estable de transmisión entre el transductor y el componente inspeccionado para mejorar la consistencia y sensibilidad de inspección.
¿Por qué se inspeccionan los billets con UT?
Las barras y billets se inspeccionan para detectar discontinuidades internas como inclusiones, porosidad, laminaciones y grietas antes de utilizar el material en componentes industriales críticos.
¿Cómo mejora el acoplamiento por inmersión la calidad?
El acoplamiento por inmersión proporciona una transmisión ultrasónica más estable, reduciendo variabilidad de señal y mejorando la repetibilidad durante inspecciones automatizadas.
¿Qué industrias utilizan inspección por inmersión?
Industrias como Oil & Gas, metalurgia, petroquímica, aeroespacial, energía y manufactura pesada utilizan inspección por inmersión para evaluación de materiales críticos y procesos QA/QC.
¿Qué diferencia hay con el UT convencional?
El UT convencional utiliza contacto directo y acoplamiento manual, mientras la inspección ultrasónica por inmersión emplea agua para lograr inspecciones más estables, automatizadas y repetibles.
¿Por qué la repetibilidad es clave en QA/QC?
Una alta repetibilidad mejora la consistencia de inspección, reduce incertidumbre y fortalece procesos de control de calidad metalúrgico y validación de materiales.
