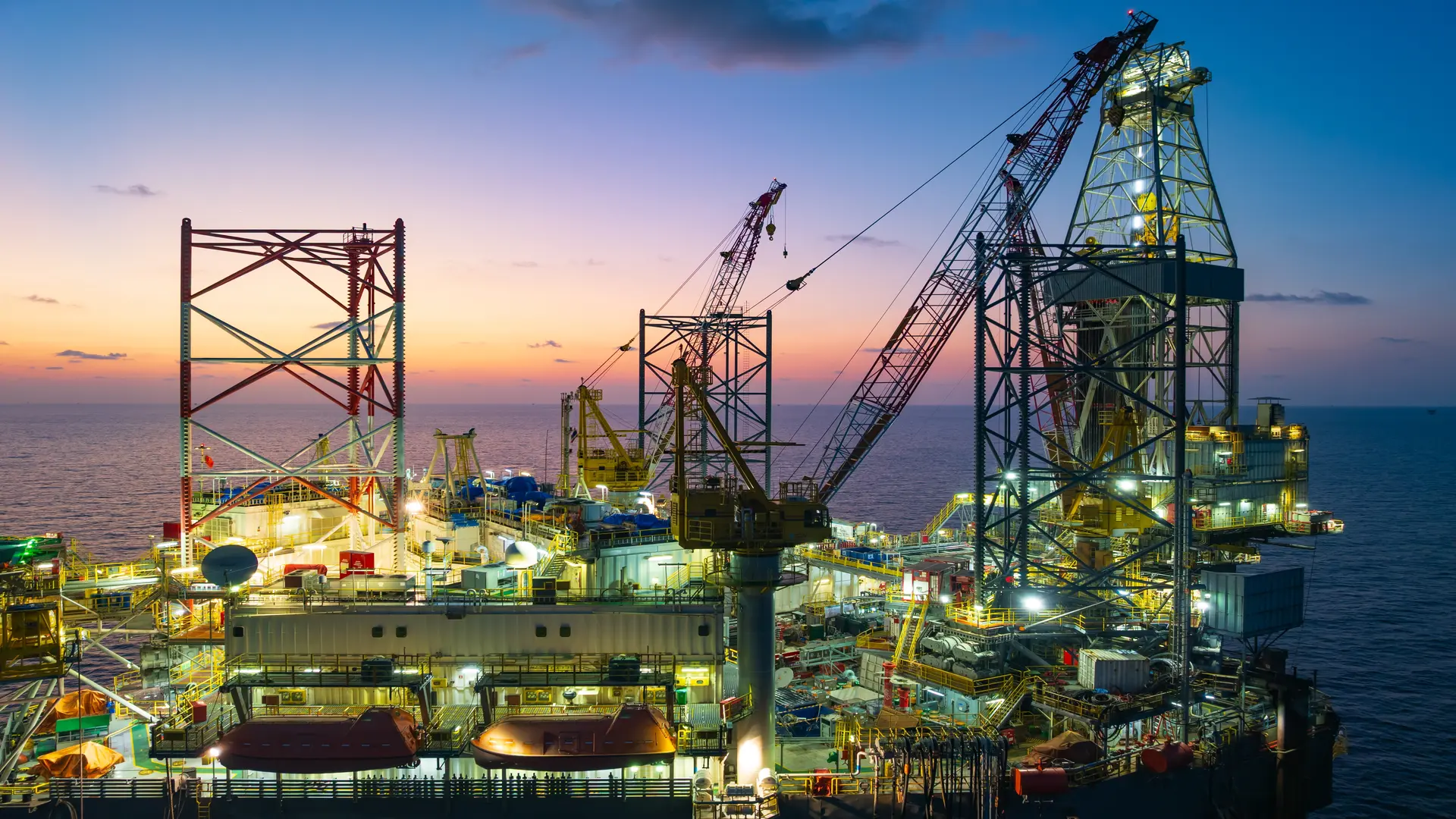

La gestión de integridad de activos en plataformas offshore

En una plataforma offshore, la falla rara vez inicia en el evento final: comienza con degradación acumulada, pérdida de barreras y decisiones diferidas de integridad. La gestión de integridad de activos permite transformar corrosión, fatiga, anomalías subsea, pérdida de espesor y desviaciones operativas en decisiones técnicas antes de comprometer producción, personal o ambiente.

En operaciones offshore, cada desviación tiene mayor costo técnico por distancia a costa, ventanas climáticas, logística marítima, cargas dinámicas y acceso limitado. Por eso, la integridad debe gestionarse como un sistema de ingeniería: datos confiables, inspección basada en riesgo, mantenimiento por condición, seguridad operativa, control de cambios y decisiones trazables durante todo el ciclo de vida del activo.

Gestión de integridad en ambiente offshore

Ciclo de vida, riesgo y desempeño

La gestión de integridad de activos reúne las actividades necesarias para conservar la aptitud para servicio de estructuras marítimas, topsides, sistemas de proceso, risers o líneas ascendentes, ductos, umbilicals, equipos rotativos, sistemas eléctricos, barreras de seguridad y activos marinos.

Su objetivo es mantener capacidad mecánica, disponibilidad, cumplimiento regulatorio y desempeño operacional con base en riesgo. Esto implica conocer los mecanismos de daño, clasificar criticidad, definir intervalos de inspección, evaluar vida remanente y ejecutar acciones correctivas antes de que una degradación avance hacia pérdida de contención o falla estructural.

En plataformas offshore, el programa AIM debe responder cuatro preguntas: qué puede fallar, por qué puede fallar, qué consecuencia tendría y qué evidencia técnica respalda la decisión tomada. Cuando esas respuestas quedan documentadas, la inspección deja de ser una rutina de calendario y se convierte en una herramienta de control de riesgo.

AIM, ISO 55000 y decisiones técnicas

La serie ISO 55000 refuerza la gestión de activos como un sistema alineado con objetivos organizacionales, valor, riesgo y desempeño. En offshore, esa visión debe traducirse en estrategias verificables para cada familia de activos, desde jackets y semisumergibles hasta FPSO, FLNG, ductos flexibles y sistemas de producción submarina.

Un programa maduro integra ingeniería, operaciones, mantenimiento, HSE, confiabilidad y cadena de suministro. Esa integración evita que un hallazgo de inspección quede aislado en un reporte, sin vínculo con análisis FFS, RBI, orden de trabajo, backlog, MOC o evaluación de continuidad operacional.

Activos críticos en operaciones offshore

Estructuras marítimas y topsides

Las estructuras marítimas reciben cargas combinadas de oleaje, viento, corriente, peso propio, vibración, operación de grúas, impactos de embarcaciones, crecimiento marino y eventos metocean severos. En jackets, pilotes, nodos soldados, conductores, caissons y topsides, la fatiga puede gobernar la vida remanente con mayor peso que la corrosión generalizada.

La inspección estructural debe cubrir miembros primarios, zonas splash, conexiones soldadas, bracing, deck legs, supports, embarcaderos, helipuertos, pasarelas y puntos con concentración de esfuerzos. Cada indicación requiere evaluación de criticidad, historial de cargas, pérdida de sección, reparación previa, condición de recubrimiento y cambios de peso incorporados durante la operación.

Risers, umbilicals y activos offshore

Los activos offshore agregan incertidumbre por acceso limitado, interacción suelo-ducto, free spans (tramos libres sin apoyo en ductos submarinos), fatiga inducida por vórtices, corrosión externa, daño por arrastre, ánodos consumidos, recubrimientos degradados, conectores, manifolds y sistemas de control submarino.

En unidades flotantes, risers y umbilicals dependen de la respuesta dinámica del casco, sistema de amarre, condiciones metocean y patrón operativo. La estrategia debe combinar inspecciones ROV, monitoreo de tensión, evaluación de fatiga, protección catódica, análisis de free spans, revisión de datos de producción y gestión de anomalías.

Sistemas de proceso y barreras

Separadores, recipientes a presión, tuberías, válvulas, bombas, compresores, flare, drenajes cerrados, gas combustible, generación eléctrica, agua contra incendio y sistemas de parada de emergencia forman parte del mapa de integridad de plataformas offshore.

Una pérdida de contención puede derivar en fuego, explosión, descarga ambiental o parada no programada. Por esa razón, la integridad de activos y equipos de proceso debe conectarse con pruebas funcionales, PSV, ESD, blowdown, detección de gas, sistemas de diluvio, protección pasiva contra fuego y procedimientos operativos.

Mecanismos de daño en plataformas offshore

Corrosión marina y zona splash

El ambiente offshore acelera la corrosión por cloruros, humedad, salinidad, condensación, temperatura, daño de recubrimientos, corrosión bajo aislamiento y exposición continua a spray marino. La zona splash suele concentrar condiciones agresivas por ciclos húmedo-seco, oxígeno disponible, impacto mecánico y dificultad de mantenimiento.

La estrategia debe incluir mapas de corrosión, CML/TML, UT, PAUT, inspección visual cercana, drones, protección catódica, seguimiento de ánodos, revisión de recubrimientos y análisis de tendencia. El dato aislado tiene poco valor; la tendencia define vida remanente, fecha de intervención y necesidad de FFS.

Fatiga, cargas y eventos metocean

El diseño original de una plataforma no siempre representa su condición real, especialmente después de modificaciones, tiebacks, cambios de peso en topsides o eventos metocean, entendidos como condiciones meteorológicas y oceanográficas severas que modifican las cargas sobre el activo.

La evaluación debe considerar inspecciones post-tormenta, análisis de fatiga, respuesta dinámica, máxima resistencia, reserve strength ratio, daño acumulado, deformaciones, grietas y capacidad de fundación. En estructuras fijas existentes, API RP 2SIM aporta una base técnica para la gestión de la integridad estructural, evaluación above-water y below-water, fitness-for-purpose y planificación de mitigación.

Ductos, flexibles y anomalías

Las tuberías offshore, líneas flexibles y jumpers requieren gestión de corrosión interna y externa, crecimiento de defectos, abolladuras, grietas, daño mecánico, expansión térmica, buckling, free spans y fatiga. Su criticidad aumenta cuando conectan producción, exportación, gas lift, inyección o sistemas de seguridad.

ILI, EMAT, UT de largo alcance, termografía, inspección de flexibles, limpieza inteligente, monitoreo de presión y modelos de crecimiento permiten priorizar reparación, rehabilitación o reducción operativa. En activos offshore, la integridad no depende únicamente de detectar defectos; requiere convertir datos de inspección, limpieza, monitoreo y evaluación de anomalías en decisiones de ingeniería sobre continuidad operativa, reparación, rehabilitación o extensión de vida.

Estrategias de integridad para offshore

Inspección basada en riesgo y FFS

Las estrategias efectivas en plataformas petroleras combinan RBI, FFS, RCM, RAM, análisis de criticidad y mantenimiento basado en condición. RBI define dónde inspeccionar, con qué técnica y con qué intervalo; FFS determina si un activo degradado puede seguir operando bajo condiciones controladas.

Esta combinación evita inspecciones repetitivas de bajo valor y concentra recursos en equipos con mayor probabilidad de falla, mayor consecuencia o menor detectabilidad. La prioridad no es aumentar actividades, es mejorar la calidad de la decisión técnica.

RCM, mantenimiento y vida remanente

RCM permite identificar funciones, modos de falla, efectos, consecuencias y tareas de mantenimiento adecuadas para equipos de producción, sistemas auxiliares, sistemas eléctricos, equipos rotativos y barreras instrumentadas.

Cuando RCM se alimenta con inspección real, datos de condición, vibración, corrosión, alarmas, eventos de proceso y fallas repetidas, el mantenimiento gana precisión. La vida remanente deja de ser una estimación estática y se convierte en una variable gestionada con evidencia.

Seguridad operativa y barreras críticas

SEMS, PHA, Bow-Tie y MOC

La seguridad operativa offshore depende de barreras críticas capaces de actuar bajo demanda: detección de gas y fuego, ESD (sistema de parada de emergencia), válvulas de aislamiento, blowdown, agua contra incendio, sistema de diluvio, PSV, protección pasiva contra fuego, control de ignición y procedimientos de respuesta.

Estas barreras deben gestionarse dentro de un SEMS (Safety and Environmental Management System), con API RP 75 como referencia para integrar análisis de peligros, operación segura, mantenimiento, contratistas, auditorías, gestión del cambio y mejora continua. En una plataforma offshore, una barrera disponible en el diseño pierde valor si está inhibida, vencida, sin prueba funcional o fuera de su condición operativa aprobada.

PHA, Bow-Tie, LOPA y MOC permiten analizar escenarios de pérdida de contención, verificar independencia entre capas de protección y evaluar el impacto de cambios en equipos, lógica de control, alarmas, procedimientos o condiciones de operación. Cuando varias barreras dependen del mismo transmisor, del mismo sistema de control o de una acción humana sin tiempo suficiente de respuesta, el margen de protección se reduce, aunque el equipo conserve espesor aceptable.

Control de trabajo y disciplina operativa

Permisos de trabajo, aislamiento de energía, SIMOPS, lifting, trabajo en caliente, espacios confinados, gestión de bypasses y revisión de seguridad previa al arranque deben integrarse al programa AIM. En offshore, la interferencia entre mantenimiento, producción, campañas ROV, logística marítima y trabajos simultáneos puede elevar el riesgo en pocas horas.

La disciplina operativa exige que cada desviación tenga responsable, plazo, restricción operativa y criterio de aceptación. Sin esa trazabilidad, el backlog de integridad se convierte en riesgo acumulado.

Tecnologías para inspección offshore

UAV, ROV, crawlers y LiDAR

UAV, ROV, crawlers magnéticos, cámaras HD, LiDAR, fotogrametría, UT automatizado, radiografía digital y sensores permanentes reducen la exposición del personal y mejoran la cobertura en zonas de difícil acceso.

La ventaja técnica aparece cuando la captura de datos se vincula con modelos 3D, historial de inspección, criticidad, órdenes de trabajo y análisis de vida remanente. Una imagen de corrosión o una lectura UT debe alimentar una decisión verificable, no quedar archivada como evidencia visual.

Trazabilidad digital del programa AIM

Los gemelos digitales offshore permiten visualizar condición, simular escenarios, priorizar intervenciones y conectar datos de campo con decisiones de integridad. Su confiabilidad depende de una gobernanza de datos rigurosa: planos as-built, P&ID, isométricos, CML, inspecciones, reparaciones, bypasses, alarmas, historiador de datos de proceso y cambios de ingeniería.

La modernización del programa AIM exige integrar inspección, RBI, FFS, mantenimiento, confiabilidad, gestión de anomalías y evidencia de cierre dentro de un flujo técnico auditable. En esa línea, soluciones digitales como las desarrolladas por AsInt permiten conectar ingeniería de integridad, análisis RBI/FFS, RCM/FMEA, gestión de datos de inspección, integridad de ductos, seguridad de procesos y sistemas EAM/CMMS con órdenes de trabajo, criticidad, acciones correctivas e historiales operativos.

Esta trazabilidad reduce la dependencia de hojas aisladas, evita decisiones basadas en reportes estáticos y permite que cada desviación tenga contexto técnico: mecanismo de daño, consecuencia, prioridad, responsable, restricción operativa y criterio de cierre.

Como complemento técnico, el video “Inspección basada en riesgo: AsInt integra datos y AI”, presentado durante AMPP 2026, muestra cómo la inspección basada en riesgo puede evolucionar hacia flujos conectados entre datos de inspección, CML, mecanismos de daño, SAP, órdenes de trabajo y acciones operativas.

Plataformas offshore modernas

FPSO, FLNG y unidades flotantes

La industria offshore avanza hacia activos flotantes de alta capacidad, mayor automatización y menor intensidad de carbono. FPSO, FLNG, semisumergibles, TLP, Spar y unidades con tiebacks submarinos concentran proceso, almacenamiento, exportación, generación, sistemas auxiliares y seguridad en espacios altamente integrados.

Proyectos recientes como Bacalhau FPSO y Whale muestran la dirección técnica del sector: aguas ultraprofundas, diseños modulares, monitoreo avanzado, eficiencia energética y gran dependencia de sistemas submarinos. Esta evolución incrementa la exigencia sobre integridad porque una desviación puede afectar producción, seguridad, exportación y cumplimiento ambiental.

Plataformas remotas y eólica marina

Las plataformas no tripuladas, plataformas de cabezales de pozo remotas y centros de operación en tierra reducen exposición humana, pero demandan instrumentación confiable, comunicaciones robustas, ciberseguridad industrial, pruebas funcionales y mantenimiento planificado con alta precisión.

La integridad offshore también se expande hacia eólica marina: cimentaciones tipo monopilote y estructuras tipo jacket, subestaciones eléctricas, cables dinámicos, turbinas flotantes y sistemas híbridos de energía. Aunque cambie el proceso, persisten los mismos retos técnicos: corrosión marina, fatiga, acceso, ventanas climáticas, protección catódica, inspección remota y trazabilidad documental.

Mejora continua y madurez AIM

KPIs, backlog y gobernanza de datos

Un programa AIM debe medirse con indicadores técnicos, no por volumen de actividades. Algunos KPIs útiles son equipos vencidos por criticidad, backlog por riesgo, hallazgos repetitivos, barreras fuera de servicio, anomalías sin disposición, inspecciones diferidas, corrosión acelerada y reparaciones temporales vencidas.

También deben vigilarse indicadores de calidad del dato: planos desactualizados, CML sin ubicación confiable, circuitos sin mecanismo de daño asignado, órdenes cerradas sin evidencia, inspecciones sin trazabilidad y MOC incompletos. La integridad se degrada cuando la información ya no representa el activo físico.

Reparación, extensión de vida y retiro

La extensión de vida requiere más que mantener producción. Exige demostrar aptitud para servicio, actualizar análisis estructurales, revisar corrosión, fatiga, obsolescencia, barreras, cambios de carga, disponibilidad de repuestos, desempeño histórico y exposición a eventos extremos.

Cuando la evidencia no respalda continuidad segura, la decisión técnica puede ser reparación, rehabilitación, reducción de carga, reemplazo, recertificación o retiro. La gestión de integridad de activos protege valor cuando permite decidir temprano, con criterios auditables y sin transferir riesgo no controlado a la operación.

Conclusiones

La gestión de integridad de activos en plataformas offshore debe funcionar como un sistema técnico vivo. Su función es preservar la aptitud para servicio, la seguridad operativa, la continuidad de producción y la protección ambiental mediante decisiones basadas en riesgo, condición real y trazabilidad.

Las operaciones offshore modernas “FPSO, FLNG, semisumergibles, activos submarinos, ductos flexibles, plataformas remotas y eólica marina” exigen RBI, FFS, RCM, SIM, MOC, inspección remota, gemelos digitales y gobernanza de datos. El futuro de la integridad offshore dependerá de convertir cada señal de degradación en una decisión de ingeniería precisa antes de que la desviación alcance al proceso.

Referencias

1. Offshore; Rendimiento al extremo; Rosen; https://www.rosen-group.com/es/areas-de-negocio/offshore.
2. American Petroleum Institute. API RP 75: Safety and Environmental Management System for Offshore Operations and Assets.
3. American Petroleum Institute. API RP 2SIM: Structural Integrity Management of Fixed Offshore Structures.
