Concreto armado: Corrosión por cloruros y vida útil

Una estructura de concreto armado puede deteriorarse antes de mostrar grietas, manchas de óxido o desprendimientos visibles. El daño inicia cuando los cloruros permean a través del concreto, alcanzan el acero de refuerzo y rompen la capa pasiva que protege al material.

La corrosión por cloruros en concreto armado es una de las causas más severas de pérdida de durabilidad en puentes, muelles, estacionamientos, plantas industriales, cimentaciones y estructuras expuestas a sales.

La vida útil del concreto no solo se evalúa mediante la resistencia a compresión; también requiere analizar mecanismos de transporte iónico, permeabilidad, espesor de recubrimiento, contenido de humedad, diseño según clase de exposición, protección superficial y monitoreo electroquímico. En ambientes marinos, esta visión define la diferencia entre una estructura durable y una infraestructura con reparación prematura.

Concreto armado y corrosión por cloruros

El concreto armado combina la resistencia a compresión del concreto con las propiedades mecánicas del acero para resistir esfuerzos de tracción. Esa compatibilidad mecánica depende de una condición química: El acero embebido en el concreto se mantiene pasivo por el pH alcalino de la solución de poros.

En condiciones alcalinas se forma una película pasiva sobre la armadura, compuesta por óxidos e hidróxidos de hierro. El problema aparece cuando agentes agresivos, especialmente iones cloruro, atraviesan al concreto y alcanzan el acero destruyendo la capa de protección.

Los cloruros generalmente provienen del agua de mar, sales de deshielo, suelos contaminados, procesos industriales, agregados, agua de mezclado o aditivos mal controlados. Una vez dentro del concreto, avanzan por difusión, absorción capilar y ciclos de humectación y secado. Fisuras, juntas deficientes, curado inadecuado o recubrimiento insuficiente aceleran ese ingreso.

¿Cómo los cloruros degradan el concreto armado?

La degradación no ocurre de forma uniforme. La corrosión por cloruros en concreto armado suele manifestarse como corrosión localizada o por picaduras, , debido a la formación de pequeñas zonas anódicas y catódicas, creando celdas de concentración diferencial difíciles de detectar.

El avance de los cloruros suele modelarse mediante la Segunda Ley de Fick, que estima cómo cambia su concentración con el tiempo y la profundidad hasta alcanzar el acero de refuerzo:

∂C/∂t = Dapp · ∂²C/∂x²

Donde C es la concentración de cloruros, x la profundidad, t el tiempo y Dapp el coeficiente aparente de difusión. Aunque simplifica un fenómeno más complejo, ayuda a estimar cuánto tarda el frente de cloruros en llegar a la armadura.

Cuando la concentración en la interfaz acero-concreto supera el umbral de despasivación, los cloruros favorecen reacciones electroquímicas que disuelven localmente el hierro. Los productos de corrosión ocupan más volumen que el acero original; esa expansión genera presión interna, microfisuración, delaminación y desprendimiento del recubrimiento.

Vida útil del concreto en ambientes marinos

La vida útil del concreto expuesto a cloruros se analiza en dos etapas. El modelo de Tuutti separa el proceso en periodo de iniciación y periodo de propagación. El primero corresponde al tiempo requerido para que los cloruros alcancen el acero y rompan la pasividad. El segundo abarca desde el inicio de la corrosión hasta un estado límite: fisuración, pérdida de sección, desprendimiento, reducción de capacidad o condición de servicio inaceptable.

El enfoque normativo debe partir de ACI 318 para diseño y durabilidad, complementarse con ACI 365 para predicción de vida útil, ACI 562 para reparación de estructuras existentes y ASTM C876, C1152, C1218 y C1556 para diagnóstico de corrosión y contenido de cloruros. Este marco conecta diseño, inspección, reparación y mantenimiento bajo criterios verificables.

Una estructura puede estar en iniciación sin daño visible, pero con cloruros avanzando hacia el acero. También puede encontrarse en propagación activa, aunque la superficie parezca estable. Por eso la vida del concreto debe evaluarse con datos, no solo con inspección visual.

Factores que reducen la vida útil estructural

La durabilidad del concreto armado depende de variables de diseño, ejecución y exposición. Una relación agua/material cementante alta incrementa la porosidad capilar y facilita el ingreso de cloruros. Un recubrimiento insuficiente reduce la distancia de protección entre la superficie y el acero; un curado deficiente deja una superficie permeable, vulnerable a absorción y fisuración temprana.

También influyen la compactación, tipo de cemento, adiciones minerales, temperatura, humedad relativa, carbonatación, ancho de fisura, resistividad eléctrica y disponibilidad de oxígeno. En elementos sometidos a carga cíclica, fatiga o vibración, las microfisuras pueden acelerar el transporte de cloruros y reducir el periodo de iniciación.

ACI 318 aborda la durabilidad mediante categorías de exposición asociadas a cloruros. Para exposiciones severas, exige concretos de baja permeabilidad, límites de relación agua/material cementante y requisitos mínimos de resistencia. ACI 365 y ASTM C1556, C1152 y C1218 complementan la evaluación de vida de servicio y contenido de cloruros.

Recubrimientos para concreto y durabilidad

Los recubrimientos para concreto no sustituyen un buen diseño de mezcla, un recubrimiento adecuado ni un curado correcto. Su función es reducir el ingreso de agua, cloruros, dióxido de carbono y contaminantes hacia la matriz cementicia. En estructuras nuevas extienden el periodo de iniciación; en estructuras existentes pueden integrarse a una estrategia de mitigación si se conoce el nivel real de contaminación interna.

La selección del sistema debe considerar exposición, humedad del sustrato, permeabilidad al vapor, adherencia, resistencia UV, abrasión, compatibilidad química, fisuración activa y mantenimiento. En ambientes marinos, un recubrimiento mal seleccionado puede fallar por ampollamiento, pérdida de adherencia, agrietamiento o encapsulamiento de humedad.

Rol de los recubrimientos en ambientes marinos

En ambientes marinos, los sistemas más usados incluyen impregnaciones hidrofóbicas, selladores penetrantes, recubrimientos formadores de película y morteros cementicios modificados. Los silanos y siloxanos penetran en la red capilar y reducen la absorción de agua líquida sin bloquear completamente la difusión de vapor.

Los recubrimientos epóxicos, poliuretanos, poliúreas y membranas elastoméricas generan barreras continuas de mayor espesor. Su funcionamiento depende de preparación superficial, perfil de anclaje, control de humedad y compatibilidad con el movimiento del sustrato. En cubiertas expuestas a sales también deben resistir abrasión y tránsito.

Los morteros cementicios modificados con polímeros pueden mejorar impermeabilidad superficial y resistencia a abrasión. En reparaciones, deben ser compatibles con el concreto existente para evitar diferencias de módulo, retracción o comportamiento electroquímico.

Evaluación del acero de refuerzo deteriorado

Cómo evaluar el deterioro del acero de refuerzo requiere integrar inspección, ensayos no destructivos y análisis de laboratorio. Las grietas en el concreto, manchas de óxido, desprendimientos y delaminaciones son señales tardías. Una evaluación profesional busca identificar corrosión activa antes de que la pérdida de sección comprometa seguridad, funcionalidad o costos de reparación.

El diagnóstico se inicia con la revisión documental: planos, tiempo, exposición, mezcla, historial de mantenimiento, reparaciones previas, drenajes, fisuras y cargas. Luego se ejecutan inspecciones visuales, medición de recubrimiento, mapeo de fisuras, detección de delaminaciones, levantamiento de humedad, extracción de polvos o núcleos y ensayos electroquímicos.

ASTM C876 se usa para potencial de media celda, técnica que ayuda a identificar zonas con probabilidad de corrosión activa. Su interpretación debe hacerse con cautela, porque humedad, resistividad, recubrimientos superficiales, temperatura y continuidad eléctrica pueden afectar las lecturas. El potencial por sí solo no mide pérdida de sección; indica tendencia electroquímica.

El siguiente video muestra la aplicación del ensayo de potencial de media celda, utilizado para estimar la probabilidad de corrosión activa del acero de refuerzo en estructuras de concreto. Fuente: The Real Civil Engineer.

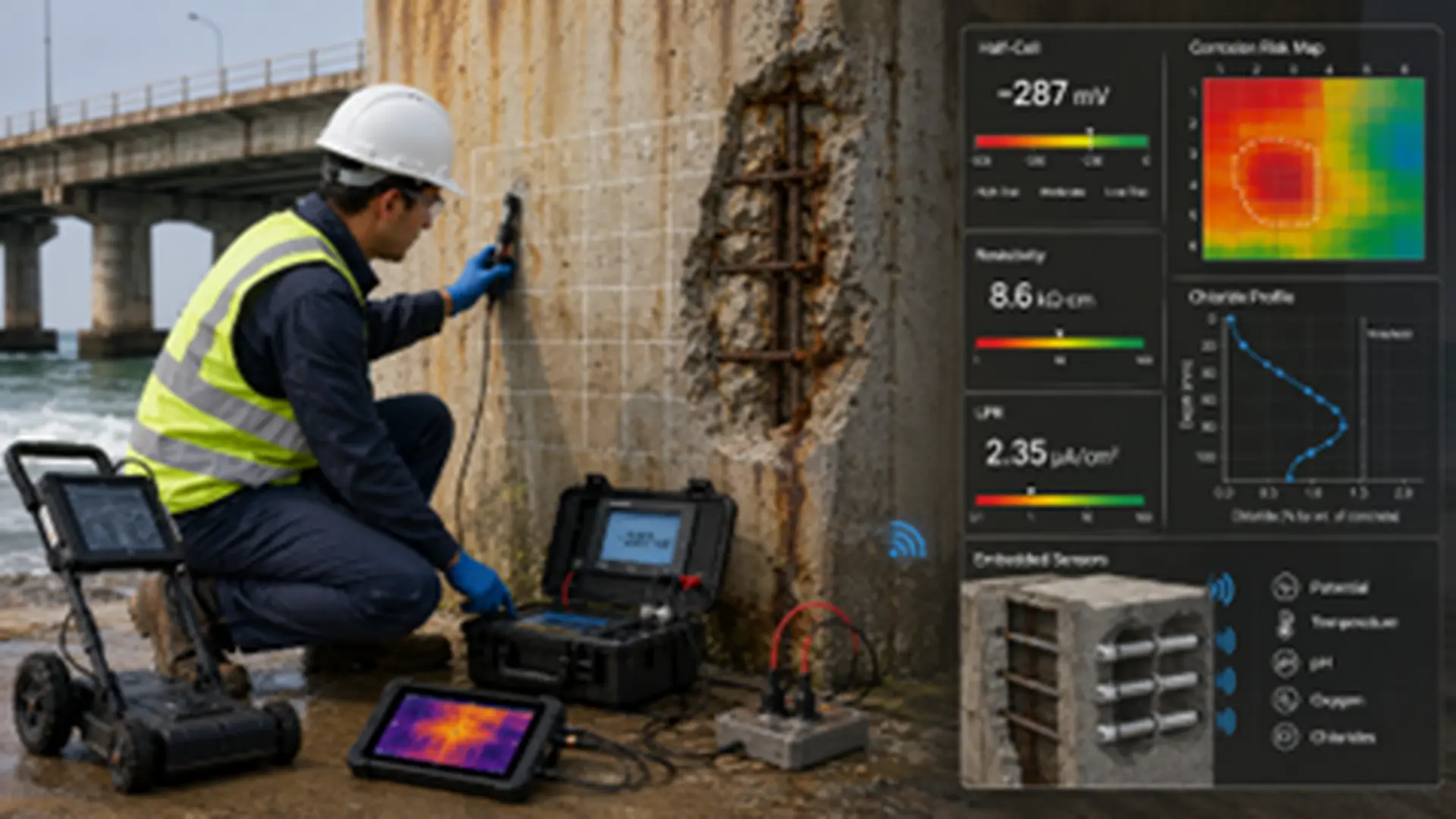

Técnicas para medir corrosión interna

La resistividad eléctrica del concreto permite estimar la facilidad con la que circula corriente iónica en la matriz. Valores bajos suelen asociarse con mayor posibilidad de corrosión si hay cloruros y oxígeno disponibles. Debe interpretarse junto con potencial de media celda y velocidad de corrosión, porque la humedad puede modificar la lectura y generar conclusiones parciales.

La resistencia a la polarización lineal (LPR) permite estimar la densidad de corriente de corrosión y aproximar la velocidad instantánea del proceso. Es útil para diferenciar zonas con probabilidad de corrosión de zonas con corrosión realmente activa. Su aplicación exige contacto adecuado, área de acero definida, continuidad eléctrica y personal competente.

Los perfiles de cloruros complementan el análisis. ASTM C1152 permite determinar cloruros solubles en ácido; ASTM C1218 se emplea para cloruros solubles en agua. Al comparar concentraciones a distintas profundidades con la ubicación del acero, es posible estimar si la armadura está en riesgo de despasivación.

El monitoreo del acero de refuerzo permite pasar de mediciones puntuales a seguimiento continuo del potencial, corriente de corrosión, resistividad, humedad, temperatura, oxígeno, pH y presencia de cloruros. Esta información ayuda a reconocer el inicio de la corrosión en estructuras de concreto, estimar su evolución y relacionar el comportamiento del acero con las condiciones internas del concreto.

El mapeo electroquímico espacial mejora la toma de decisiones porque no evalúa solo un punto aislado. Al combinar potencial, LPR y resistividad sobre una cuadrícula, permite construir mapas de riesgo, priorizar intervenciones y detectar actividad corrosiva antes de que aparezcan delaminaciones o desprendimientos visibles.

Estrategias para extender la durabilidad

Estrategias para extender la durabilidad del concreto armado deben definirse según si la estructura está en diseño, operación, reparación o rehabilitación. En proyectos nuevos, la medida más eficiente es reducir la permeabilidad desde la mezcla: baja relación agua/material cementante, cementantes suplementarios, buen curado, control de fisuras y recubrimiento suficiente.

El humo de sílice, la escoria granulada, las cenizas volantes o el metacaolín pueden refinar la estructura de poros y disminuir la difusión de cloruros. También existen soluciones de refuerzo más resistentes a corrosión: acero inoxidable, acero galvanizado, barras recubiertas con epoxi y polímeros reforzados con fibra, como el CFRP.

Cada alternativa tiene ventajas, costos y limitaciones. El acero inoxidable eleva la resistencia a cloruros; el CFRP evita corrosión galvánica, pero requiere diseño específico por comportamiento mecánico y adherencia. La selección debe considerar exposición, vida útil esperada, mantenimiento y criticidad del activo.

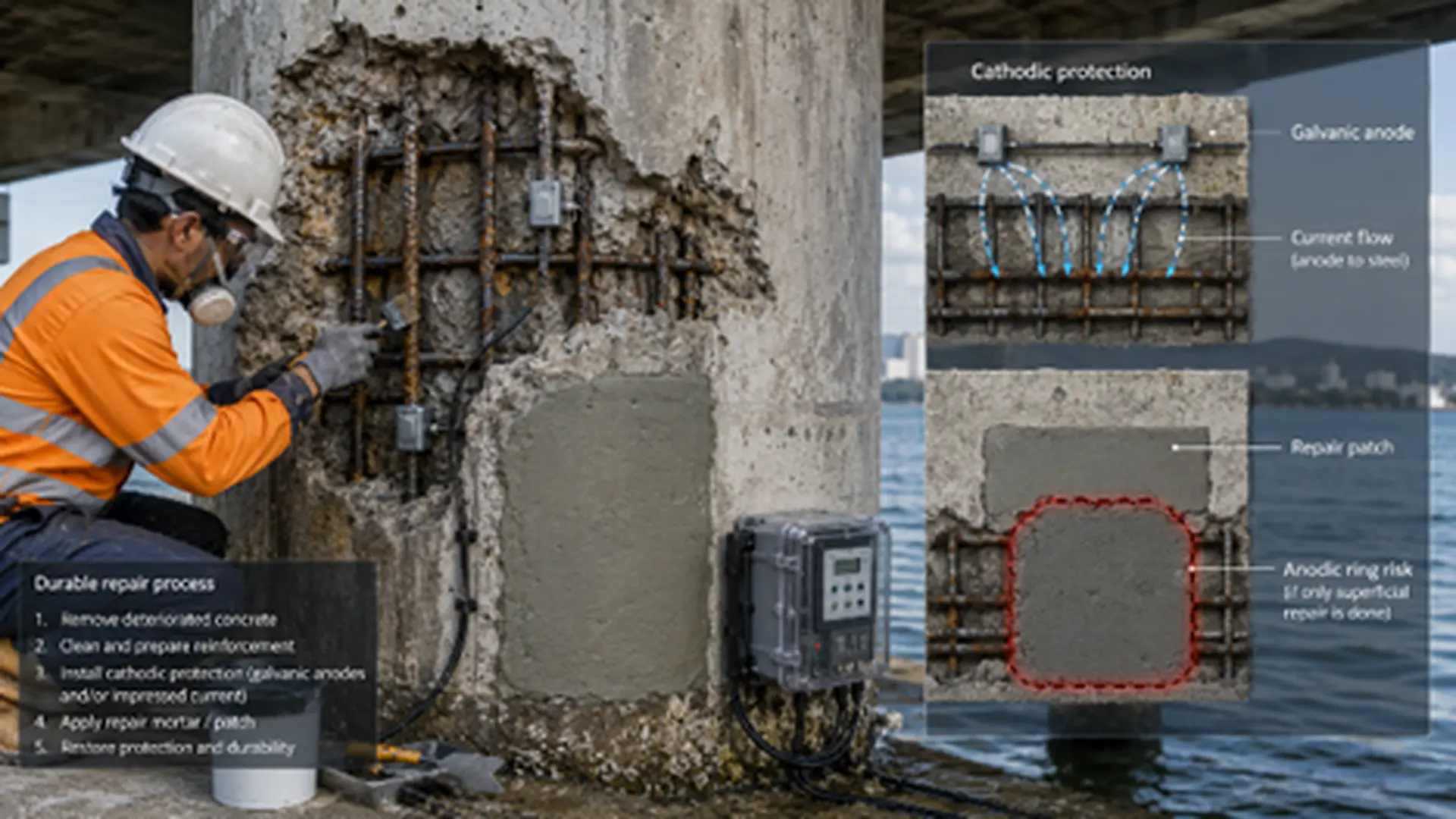

Protección catódica y reparación durable

Cuando existe corrosión, aplicar solo un recubrimiento superficial puede ser insuficiente. En concreto contaminado con cloruros, la protección catódica es una de las tecnologías más efectivas para controlar la disolución del acero. Puede aplicarse mediante ánodos galvánicos o sistemas de corriente impresa, de acuerdo con criterios de AMPP/NACE e ISO 12696.

Las reparaciones deben abordar la causa raíz. Retirar únicamente el concreto desprendido puede dejar cloruros alrededor del parche y generar el llamado anillo anódico, donde la corrosión se desplaza hacia el borde de la reparación. Para evitarlo, se deben definir límites de remoción, limpieza del acero, morteros compatibles, protección del refuerzo y monitoreo posterior.

ACI 562 aporta criterios para evaluación, reparación y rehabilitación de estructuras existentes. Su enfoque ayuda a ordenar decisiones cuando hay daño, corrosión, pérdida de sección, deficiencias de diseño o necesidad de prolongar vida útil.

Tendencias modernas en concreto armado

La gestión de vida útil está migrando desde inspecciones reactivas hacia modelos predictivos. Sensores embebidos, monitoreo remoto, gemelos digitales, inteligencia artificial y plataformas de gestión de activos permiten relacionar exposición, humedad, temperatura, potencial, resistividad y cloruros con el desempeño real de la estructura.

La inteligencia artificial ya se utiliza para estimar tasas de corrosión y predecir zonas de riesgo a partir de variables ambientales y datos de campo. Sin datos confiables, estos modelos pierden valor. Por eso deben alimentarse con ensayos trazables, inspecciones calibradas y criterios normativos.

Otra tendencia relevante es el uso de concreto de ultra alto desempeño (UHPC) como sobrecapa o material de rehabilitación. Su baja permeabilidad, alta resistencia y microestructura densa pueden mejorar la protección frente al ingreso de cloruros, siempre que exista buena preparación superficial, adherencia y compatibilidad con el sustrato.

Recubrimientos y vida útil estructural

Recubrimientos y vida útil estructural deben evaluarse con enfoque de ciclo de vida. Un sistema de bajo costo puede resultar más caro si falla antes de tiempo, exige cierres frecuentes o no tolera la exposición real. Un sistema de alto desempeño puede justificarse si reduce ingreso de cloruros, retrasa corrosión y disminuye intervenciones mayores.

Para empresas con puentes, terminales, muelles, estacionamientos, plantas químicas o infraestructura costera, la mejor estrategia combina diseño por durabilidad, inspección basada en riesgo, evaluación electroquímica y reparación compatible. La corrosión por cloruros en concreto armado no debe tratarse como un deterioro inevitable, sino como un fenómeno medible, modelable y controlable.

Conclusiones

La durabilidad del concreto armado expuesto a cloruros depende de decisiones técnicas tomadas desde el diseño hasta la operación. La corrosión por cloruros en concreto armado inicia de forma silenciosa, pero puede medirse mediante difusión, perfiles de cloruros, ensayos electroquímicos, mapeo de riesgo y monitoreo continuo.

En ambientes marinos, la vida útil del concreto exige baja permeabilidad, recubrimiento suficiente, recubrimientos para concreto adecuados, reparación compatible y control de la degradación del acero de refuerzo. Las tecnologías actuales permiten pasar de reparaciones reactivas a gestión predictiva, reduciendo fallas, costos y riesgos para infraestructuras críticas.

Referencias

1. https://www.mdpi.com/1424-8220/22/9/3421
2. https://www.giatecscientific.com/education/corrosion-mapping-equipment-for-reinforced-concrete/

Preguntas frecuentes (FAQs)
