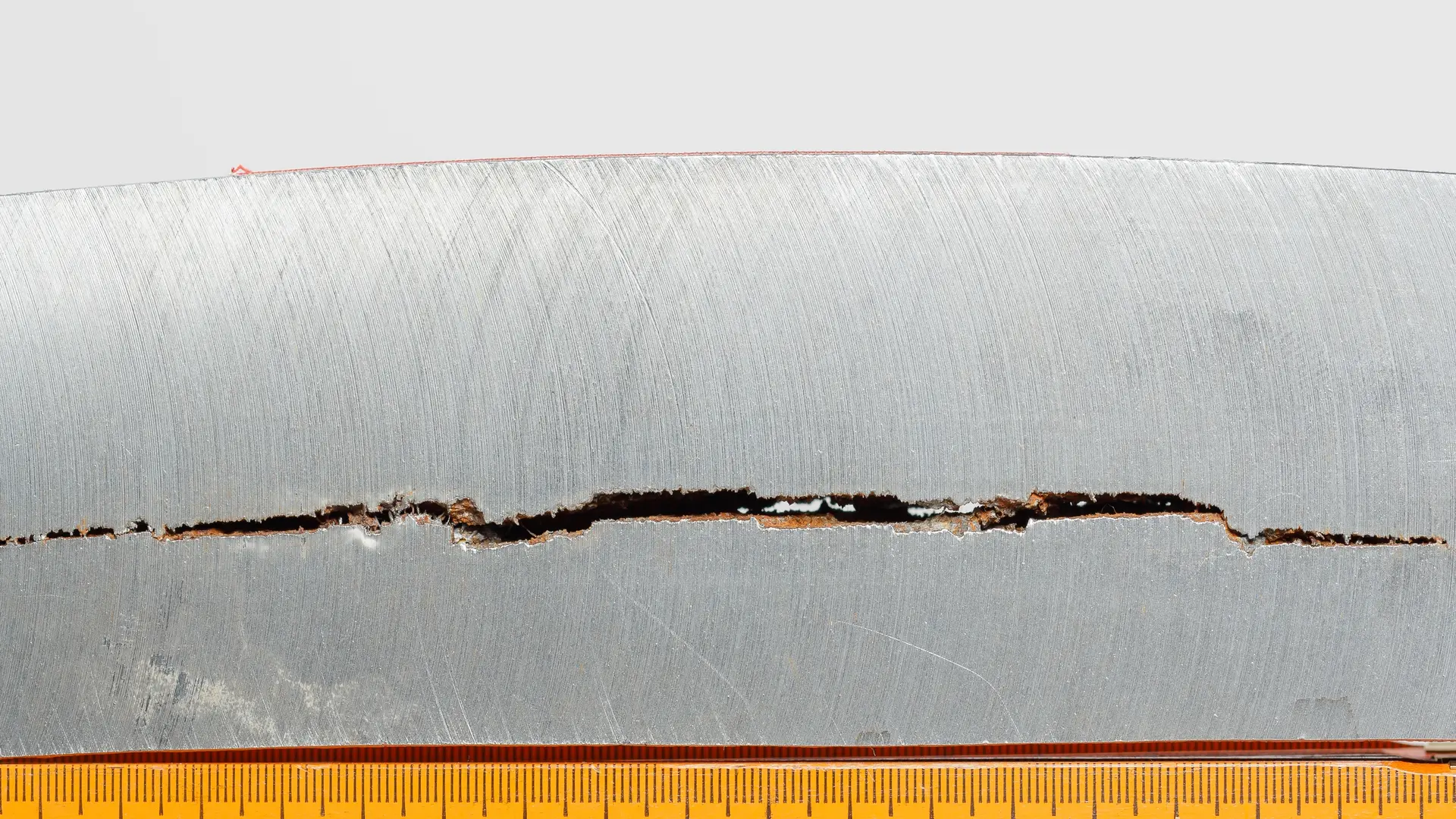

EAC en aceros sometidos a tensión: Causas, evaluación y control

En la evaluación de la integridad mecánica de equipos industriales, no todos los mecanismos de daño se evidencian mediante pérdida de espesor o deformaciones visibles. Entre los procesos más insidiosos se encuentra la Fisuración Asistida por el Ambiente (EAC), que puede desarrollarse de manera progresiva bajo la combinación de tensiones de tracción, materiales susceptibles y ambientes agresivos. Este fenómeno representa un riesgo crítico en componentes como tuberías, recipientes a presión e intercambiadores de calor, donde su detección temprana es fundamental para prevenir fallas inesperadas y garantizar la confiabilidad del sistema. Comprender sus mecanismos y condiciones de ocurrencia es, por tanto, esencial en la gestión de la integridad de activos industriales.

¿Qué es la grieta inducida por el ambiente?

La grieta inducida por el ambiente, comprende un conjunto de mecanismos donde interactúan factores mecánicos y ambientales. Los más relevantes incluyen el agrietamiento por corrosión bajo tensión (SCC), la fragilización por hidrógeno, que se manifiesta como HIC (Hydrogen Induced Cracking), SOHIC (Stress-Oriented Hydrogen Induced Cracking) y SSC (Sulfide Stress Cracking) y la fatiga –  corrosión. Estos procesos pueden originar grietas internas o superficiales con un comportamiento predominantemente frágil, lo que dificulta su detección mediante inspección visual convencional.

Causas de la Fisuración Asistida por el Ambiente en aceros

La Fisuración Asistida por el Ambientese desarrolla cuando coinciden tres factores fundamentales: material susceptible, tensión de tracción y ambiente agresivo.

• Material susceptible: Aceros de alta resistencia, aceros inoxidables austeníticos y aleaciones con microestructuras sensibles al hidrógeno son particularmente vulnerables. La dureza, la composición química y los tratamientos térmicos inciden directamente en la susceptibilidad a este fenómeno.
• Tensión de tracción: Las tensiones operativas, residuales (especialmente en zonas soldadas) o inducidas por vibraciones y cargas cíclicas pueden activar EAC, incluso por debajo del límite elástico del material.
• Ambiente agresivo: La presencia de cloruros (ambientes marinos), H₂S y CO₂ (crudos ácidos), humedad industrial y ácidos orgánicos o inorgánicos contribuye a la iniciación y propagación de grietas.

Mecanismos de nucleación y propagación de grietas

Las fisuración asistida por el ambiente suelen originarse en discontinuidades microscópicas, inclusiones o concentradores de esfuerzo. Su propagación puede ser intergranular, siguiendo los límites de grano (típico en SCC), o transgranular, atravesando los granos (como ocurre en fragilización por hidrógeno). Particularmente crítico es el SOHIC, que genera grietas escalonadas orientadas según el campo de tensiones, frecuentes cerca de soldaduras o en zonas con alta restricción mecánica.

Diferenciando HIC Y SCC por esfuerzo

Aunque la corrosión por esfuerzo implica degradación bajo tensión, el EAC es un concepto más amplio que engloba SCC, fragilización por hidrógeno (HIC, SOHIC, SSC) y fatiga-corrosión, presentando un riesgo significativamente mayor de fallas frágiles en componentes críticos.

Video diferencia entre HIC y SCC. Fuente: Haihao Group

Métodos de ensayo y evaluación

El análisis del EAC se realiza mediante ensayos normalizados como ASTM G129 e ISO 7539, que permiten evaluar la susceptibilidad de materiales metálicos. Los métodos no destructivos incluyen ultrasonido (UT, PAUT, TOFD), corrientes inducidas y técnicas de inspección visual o partículas magnéticas. En particular, mecanismos asociados a hidrógeno, como SOHIC, requieren métodos avanzados debido a su morfología interna compleja.

La evaluación práctica también contempla modelos predictivos y estrategias de inspección basadas en riesgo (RBI), focalizando la atención en zonas críticas como soldaduras, codos y soportes. La detección temprana permite implementar medidas preventivas antes de la ocurrencia de fallas catastróficas.

Medidas preventivas y de mitigación

El control combina selección de materiales, alivio de tensiones y control ambiental. Los materiales resistentes a SCC y a la fragilización por hidrógeno, tratamientos térmicos de postsoldadura (PWHT) y la reducción de concentraciones de esfuerzo contribuyen a minimizar el riesgo. Asimismo, el control del pH, el uso de inhibidores de corrosión y la eliminación de H₂S son estrategias complementarias.

La protección catódica puede ser efectiva para mitigar mecanismos dominados por disolución anódica, como el agrietamiento por corrosión bajo tensión, pero requiere precaución: la sobreprotección puede inducir hidrógeno atómico, favoreciendo HIC, SOHIC y SSC. Su aplicación debe evaluarse considerando material, ambiente y condiciones operativas, siguiendo lineamientos de NACE International.

Manifestaciones en servicio y puntos críticos de inspección

En tuberías que transportan H₂S, la fragilización por hidrógeno y el SOHIC son fenómenos recurrentes, mientras que los intercambiadores de calor fabricados en acero inoxidable suelen presentar susceptibilidad al SCC. Asimismo, las estructuras sometidas a vibraciones o cargas cíclicas enfrentan riesgos elevados de fatiga-corrosión, lo que resalta la importancia de programas de inspección basados en riesgo.

Entre las áreas que requieren especial atención se encuentran las soldaduras, codos, tees, soportes rígidos y zonas sujetas a vibraciones o cambios bruscos de sección. Se recomienda incrementar la frecuencia de inspección inicial en estos puntos para determinar la tasa de propagación de grietas y optimizar las estrategias de monitoreo e integridad estructural.

Innovaciones y tendencias

• Monitoreo en línea mediante sensores de tensión y ultrasonido avanzado
• Inspección remota con drones o robots en zonas peligrosas
• Modelos predictivos basados en ASTM G129 e ISO 7539 para estimar vida útil de componentes
• Evaluación de entornos más agresivos debido a factores ambientales emergentes

Normas y referencias

Entre los estándares relevantes para la evaluación y control se incluyen ASTM G129, ISO 7539 y NACE MR0175/ISO 15156, complementados por manuales de ASM International sobre corrosión y protección de materiales.

Conclusión

La fisuración asistida por el ambiente (EAC) en aceros sometidos a tensión representa un desafío complejo para la integridad industrial, al combinar material susceptible, tensión de tracción y ambiente agresivo. Mecanismos como agrietamiento por corrosión bajo tensión, fragilización por hidrógeno (HIC, SOHIC, SSC) y fatiga-corrosión requieren un enfoque integral basado en diseño, selección de materiales, control ambiental y monitoreo avanzado para asegurar la confiabilidad de los sistemas.

Referencias

1. ASTM International. (2016). ASTM G129-16: Standard practice for slow strain rate testing to evaluate the susceptibility of metallic materials to environmentally assisted cracking.
2. International Organization for Standardization. (2018a). ISO 7539-1: Corrosion of metals and alloys—Stress corrosion cracking, Part 1: General guidance on testing procedures. ISO.
3. International Organization for Standardization. (2018b). ISO 7539-6: Corrosion of metals and alloys—Stress corrosion cracking, Part 6: Preparation and use of pre-cracked specimens for tests under constant load or constant displacement. ISO.
4. NACE International. (2015). NACE MR0175/ISO 15156: Petroleum and natural gas industries, Materials for use in H₂S-containing environments in oil and gas production. NACE International
