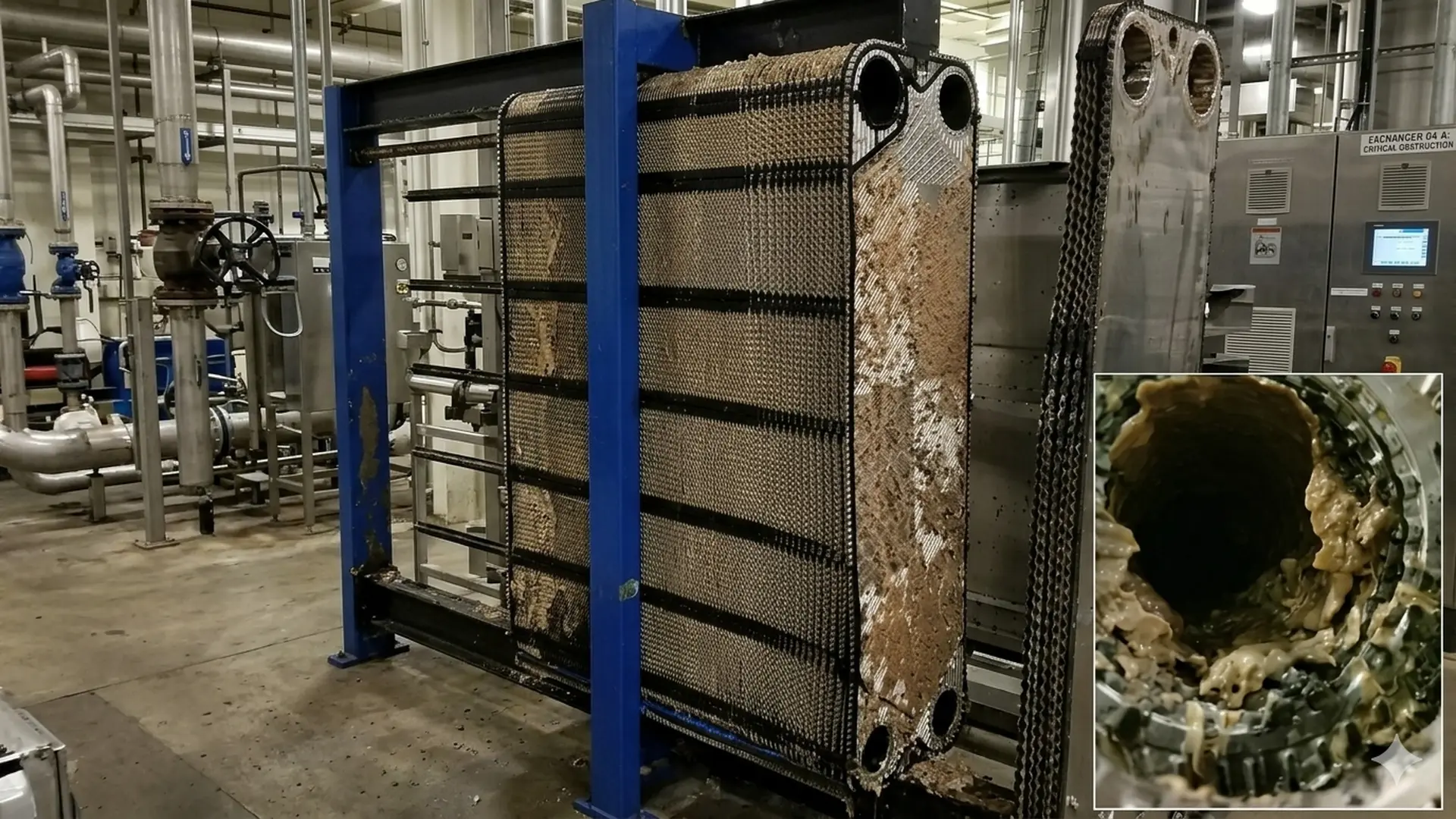

El control del ensuciamiento en intercambiadores de placas constituye un aspecto crítico en la operación de sistemas térmicos industriales. En entornos donde la eficiencia energética, la confiabilidad y la continuidad operativa son determinantes, el fenómeno del fouling se posiciona como una de las principales causas de deterioro del desempeño. Aunque su desarrollo suele ser progresivo y poco evidente en sus etapas iniciales, sus efectos acumulativos impactan directamente la transferencia de calor, el comportamiento hidráulico y los costos operativos.
En los intercambiadores de placas, esta problemática adquiere mayor relevancia debido a su diseño compacto y a la presencia de canales estrechos que maximizan la eficiencia térmica, pero que al mismo tiempo incrementan la susceptibilidad a la acumulación de depósitos. En este contexto, el control del ensuciamiento en intercambiadores de placas no solo implica acciones correctivas, sino una gestión integral que combine diseño adecuado, operación controlada y mantenimiento estratégico.
En el presente artículo se realiza, en primer lugar, una descripción de los intercambiadores de calor de placas y sus principales aplicaciones. Posteriormente, se aborda el fenómeno del ensuciamiento (fouling) en este tipo de equipos, explicando sus mecanismos, implicaciones operativas y las razones por las cuales es fundamental implementar programas de mantenimiento continuo para prevenir su desarrollo y evitar problemas como obstrucciones y pérdida de eficiencia térmica.
¿Qué es un intercambiador de calor de placas?
Hay diversos tipos de intercambiadores de calor; sin embargo, este artículo se enfoca en particular en el intercambiador de placas, por ser uno de los más empleados en sistemas de refrigeración. Está conformado por un conjunto de láminas dispuestas con pequeñas separaciones, por donde circulan el fluido caliente y el fluido frío. La transferencia térmica ocurre a través de estas placas, cuya eficiencia depende de factores como el área, el espesor, la geometría, la rugosidad y el material con el que están fabricadas. A continuación se presenta una imagen representativa de este tipo de intercambiadores de calor.

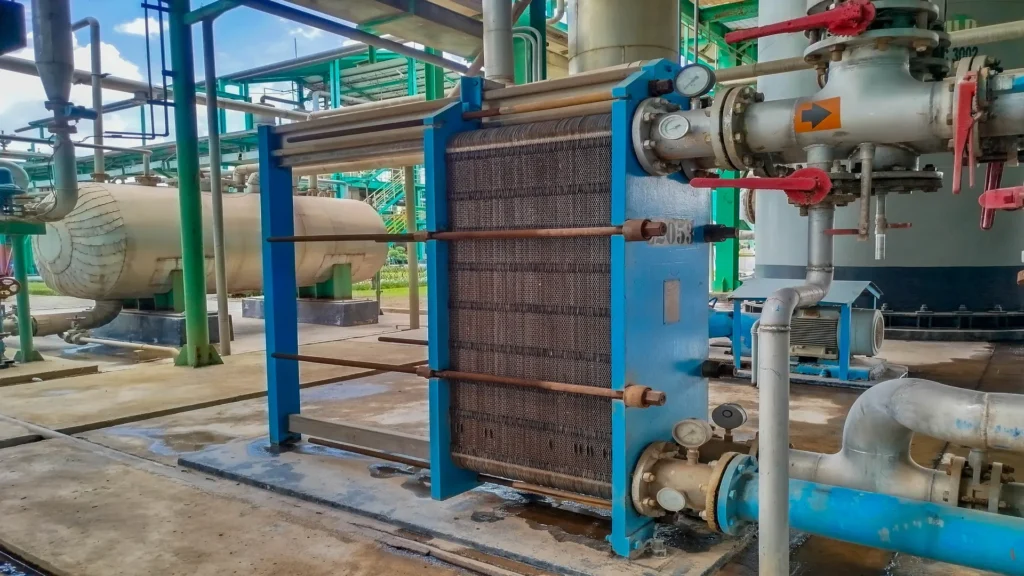

Un intercambiador de calor de placas es un equipo diseñado para transferir energía térmica entre dos fluidos mediante un conjunto de placas metálicas delgadas, dispuestas en forma paralela. Estas placas crean canales por los que circulan los fluidos, permitiendo el intercambio de calor sin que exista mezcla entre ellos. Al igual que otros tipos de intercambiadores, su función principal es facilitar la transferencia térmica, pero su diseño compacto y eficiente lo hace especialmente atractivo en múltiples aplicaciones industriales.
Funcionamiento y principales aplicaciones
El proceso de transferencia de calor ocurre a través de placas corrugadas o con relieves, ensambladas en capas que forman cámaras alternadas. Los fluidos fluyen por estos canales siguiendo configuraciones de flujo que pueden ser en contracorriente, cocorriente o flujo cruzado. Entre estas, la disposición en contracorriente es la más eficiente, ya que maximiza el gradiente térmico entre los fluidos y, por tanto, la transferencia de calor.
En el siguiente video muestra la animación 3D de Mechanim, donde se presenta cómo opera un intercambiador de calor de placas. En este video, se explora el diseño interno y el principio de funcionamiento de estos equipos altamente eficientes. A lo largo del contenido, se explica paso a paso cómo trabajan y cuáles son los aspectos clave de su desempeño.
Cómo funciona un intercambiador de calor de placas.
Entre sus principales aplicaciones se incluyen las siguientes:
Una de las principales características de los intercambiadores de placas es su versatilidad, lo que les permite ser utilizados en diversos sectores industriales. En sistemas de calefacción y refrigeración, se emplean comúnmente para precalentar o enfriar fluidos, optimizando el consumo energético y mejorando la eficiencia del sistema.
En la industria química y petroquímica, estos equipos desempeñan un papel clave en operaciones como enfriamiento de corrientes de proceso y separación de fases, por ejemplo, en la remoción de agua de corrientes oleosas. Asimismo, en el sector de alimentos y bebidas, son ampliamente utilizados debido a su eficiencia térmica y facilidad de limpieza, aspectos críticos en procesos sanitarios.
En el ámbito de la generación de energía, los intercambiadores de calor de placas se utilizan para acondicionar fluidos, como el precalentamiento de agua o vapor antes de su ingreso a equipos como calderas, contribuyendo así a mejorar el rendimiento global del sistema.
En conjunto, su diseño compacto, alta eficiencia térmica y adaptabilidad operativa convierten a los intercambiadores de calor de placas en una solución clave para una amplia variedad de aplicaciones industriales.
¿Qué se entiende por ensuciamiento en intercambiadores de calor?

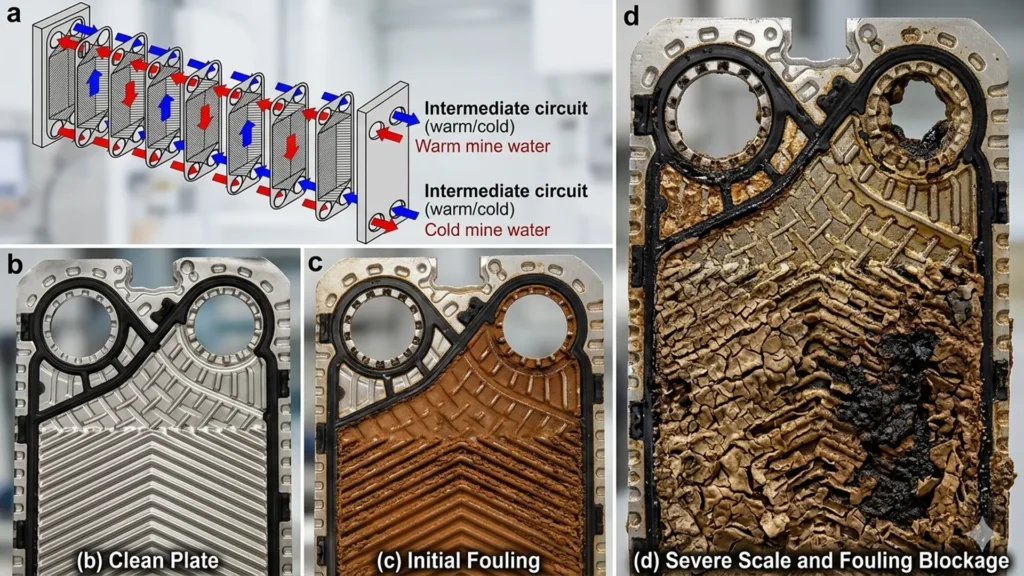

El ensuciamiento se define como la acumulación de materiales no deseados sobre las superficies de transferencia térmica, generando una resistencia adicional al flujo de calor. Este fenómeno puede originarse por múltiples mecanismos que, en la práctica, rara vez actúan de forma aislada.
Entre los más relevantes se encuentran las incrustaciones minerales derivadas de la precipitación de sales, el biofouling asociado al crecimiento microbiológico, los depósitos orgánicos presentes en procesos industriales, los productos de corrosión y la acumulación de partículas en suspensión. La interacción entre estos mecanismos da lugar a depósitos complejos, más adherentes y difíciles de remover, lo que incrementa la necesidad de estrategias efectivas para el control del ensuciamiento en intercambiadores de placas.
En el caso de los intercambiadores de placas, este fenómeno adquiere especial relevancia debido a su diseño compacto y a la presencia de canales estrechos con alta turbulencia. Aunque estas características mejoran el coeficiente de transferencia de calor, también hacen que el sistema sea más sensible a la formación de depósitos, ya que incluso pequeñas cantidades de ensuciamiento pueden provocar una disminución significativa en el rendimiento térmico y en la capacidad de operación, como se puede apreciar en la siguiente figura.
El ensuciamiento puede originarse por diversos mecanismos, entre los cuales destacan:
- Incrustaciones minerales (scaling): formación de sales insolubles como carbonato de calcio o sulfatos, generalmente asociadas a cambios de temperatura, presión o pH.
- Biofouling: crecimiento de microorganismos (bacterias, algas, hongos) que generan biopelículas adherentes, especialmente en sistemas con agua de enfriamiento.
- Depósitos orgánicos: acumulación de compuestos como hidrocarburos, aceites o residuos orgánicos presentes en los fluidos de proceso.
- Productos de corrosión: óxidos metálicos que se desprenden de las superficies internas y se depositan en zonas de baja velocidad.
- Partículas sólidas: sedimentos, arena o materiales en suspensión que se adhieren o quedan atrapados en las superficies.
En la práctica, estos mecanismos no suelen presentarse de forma aislada, sino que interactúan entre sí, dando lugar a procesos de ensuciamiento más complejos y difíciles de controlar. Como consecuencia, se produce una disminución del coeficiente global de transferencia de calor, un aumento en los costos operativos por consumo energético y mantenimiento, y una reducción en la vida útil del equipo.
Por ello, la comprensión del ensuciamiento y sus mecanismos asociados resulta fundamental para el diseño, operación y mantenimiento eficiente de los intercambiadores de calor, permitiendo implementar estrategias de mitigación adecuadas como el tratamiento de fluidos, la selección de materiales y la optimización de condiciones operativas.
Impacto en la eficiencia térmica y la operación
El impacto del ensuciamiento sobre el desempeño térmico es directo y significativo. La formación de depósitos introduce una resistencia térmica adicional que reduce el coeficiente global de transferencia de calor, obligando al sistema a operar con mayores demandas energéticas para mantener las condiciones de proceso.
Paralelamente, se incrementa la caída de presión a través del intercambiador, lo que afecta el comportamiento hidráulico y exige un mayor esfuerzo de bombeo. Este efecto combinado no solo reduce la eficiencia del sistema, sino que también acorta los ciclos operativos entre limpiezas, disminuye la disponibilidad del equipo y aumenta los costos de mantenimiento. En aplicaciones críticas, la falta de un adecuado control del ensuciamiento en intercambiadores de placas puede traducirse en pérdidas de producción o en el incumplimiento de especificaciones operativas.
Influencia del diseño en la formación de depósitos
El diseño del intercambiador desempeña un papel determinante en la formación y evolución del ensuciamiento. Variables como la velocidad de flujo, la temperatura de operación y la calidad del fluido influyen directamente en la tendencia a la deposición. Las bajas velocidades favorecen la sedimentación de partículas, mientras que temperaturas elevadas pueden inducir la precipitación de compuestos disueltos o acelerar reacciones químicas no deseadas.
Desde el punto de vista geométrico, el ángulo de corrugación de las placas es un factor clave, ya que define el nivel de turbulencia dentro de los canales. Una mayor turbulencia incrementa el esfuerzo cortante sobre las superficies, dificultando la adhesión de depósitos, aunque a costa de una mayor caída de presión. Asimismo, una distribución de flujo no uniforme puede generar zonas de baja velocidad donde el ensuciamiento se desarrolla con mayor facilidad.
El espaciamiento entre placas también representa un compromiso crítico. Mientras que canales estrechos favorecen la eficiencia térmica, aumentan el riesgo de obstrucción; por el contrario, canales más amplios reducen la susceptibilidad al fouling, pero disminuyen el rendimiento térmico. En este sentido, el control del ensuciamiento en intercambiadores de placas comienza desde la etapa de diseño, donde cada decisión implica un balance entre eficiencia y operabilidad.
Estrategias para el control del ensuciamiento
Una de las estrategias más efectivas para mitigar este fenómeno se basa en la modificación de las propiedades superficiales del material metálico de las placas. En este contexto, la aplicación de recubrimientos funcionales emerge como una solución innovadora. Para que un recubrimiento sea viable en intercambiadores de placas, debe cumplir con requisitos técnicos exigentes: en primer lugar, debe presentar una excelente adherencia al sustrato metálico, garantizando su estabilidad durante la operación. En segundo lugar, no debe comprometer significativamente la transferencia de calor, lo que implica que su espesor debe ser mínimo y su conductividad térmica relativamente alta.
Adicionalmente, las condiciones de operación de estos equipos imponen desafíos mecánicos importantes. Las placas están sometidas a contacto directo entre sí, generando desgaste por fricción en los puntos de apoyo. Por ello, el recubrimiento debe poseer una alta resistencia mecánica y estabilidad estructural para soportar este tipo de solicitaciones sin degradarse prematuramente.
En este marco, el desarrollo de recubrimientos multicapa basados en materiales como el Teflón™ ha demostrado ser una alternativa prometedora. Este tipo de soluciones combina propiedades antiadherentes con espesores reducidos, lo que favorece la liberación de depósitos (fouling release) sin afectar de manera significativa la eficiencia térmica del sistema. Además, su diseño multicapa permite mejorar tanto la adherencia como la resistencia al desgaste, cumpliendo con los requerimientos operativos de los intercambiadores de calor de placas.
La implementación de estas tecnologías, respaldada por experiencias industriales en sectores como la industria papelera y de biocombustibles, evidencia que el control del fouling no solo debe abordarse desde la limpieza correctiva, sino también desde estrategias preventivas basadas en ingeniería de superficies. De esta manera, es posible extender los intervalos de operación, reducir costos de mantenimiento y optimizar el desempeño global de los sistemas térmicos.
El control del ensuciamiento en intercambiadores de placas requiere un enfoque integral que combine prevención, monitoreo y mantenimiento. Actuar sobre la fuente del problema es una de las estrategias más efectivas, lo que implica mejorar la calidad del fluido mediante sistemas de filtración adecuados y aplicar tratamientos químicos que reduzcan la formación de incrustaciones y el crecimiento biológico.
Desde el punto de vista operativo, es fundamental mantener condiciones dentro de los rangos de diseño, evitando velocidades bajas que favorezcan la sedimentación o temperaturas extremas que aceleren los mecanismos de fouling. La estabilidad de las condiciones de proceso también contribuye a reducir la variabilidad en la formación de depósitos.
El monitoreo continuo del desempeño del intercambiador es una herramienta clave para la detección temprana del ensuciamiento. El seguimiento del coeficiente global de transferencia de calor y de la caída de presión permite identificar desviaciones y tomar decisiones oportunas antes de que el problema se agrave.
Cuando el ensuciamiento es inevitable, las estrategias de limpieza juegan un papel fundamental. La limpieza química en sitio permite reducir los tiempos de parada al no requerir desmontaje, mientras que la limpieza mecánica facilita una remoción más profunda de los depósitos. En situaciones severas, la combinación de ambos métodos ofrece los mejores resultados, garantizando la recuperación del desempeño térmico.
Conclusiones
El control del ensuciamiento en intercambiadores de placas debe abordarse como un fenómeno multidimensional que integra aspectos de diseño, operación y mantenimiento. La comprensión de los mecanismos de fouling permite desarrollar estrategias más efectivas para minimizar su impacto y prolongar la vida útil de los equipos.
Asimismo, la influencia del diseño y de las condiciones operativas evidencia que la prevención es más eficiente que la corrección, especialmente en sistemas donde la continuidad del proceso es crítica. La implementación de monitoreo continuo y prácticas de mantenimiento adecuadas no solo mejora la eficiencia energética, sino que también reduce costos y riesgos operativos.
En un entorno industrial cada vez más exigente, el control del ensuciamiento en intercambiadores de placas se consolida como un elemento clave para garantizar la confiabilidad, la sostenibilidad y el desempeño óptimo de los sistemas térmicos.
Referencias
- Bott, T. R. (1995). Fouling of heat exchangers. Elsevier.
- Müller-Steinhagen, H. (2011). Heat exchanger fouling: Mitigation and cleaning technologies. IChemE.
- Kakac, S., Liu, H., & Pramuanjaroenkij, A. (2012). Heat exchangers: Selection, rating, and thermal design. CRC Press.
- Wang, L. K., Hung, Y. T., & Shammas, N. K. (2009). Handbook of environmental engineering. Humana Press.
