API 20S: piezas impresas en 3D para equipos a presión

API 20S responde a un problema operativo concreto: una pieza metálica crítica puede detener la producción, aumentar el riesgo operativo y depender de una cadena de suministro lenta. En equipos a presión, fabricar rápido pierde valor cuando el componente carece de trazabilidad, ensayos, inspección, control de proceso y aceptación técnica.

La incertidumbre aparece en la microestructura, porosidad, orientación de construcción y aceptación bajo códigos de diseño. La manufactura aditiva metálica puede resolver plazos y geometrías complejas, siempre que la pieza impresa en 3D llegue al servicio con evidencia técnica verificable desde la selección del candidato hasta la liberación documental.

Piezas impresas en 3D bajo presión

Los equipos presurizados dependen de componentes con geometría, material y propiedades mecánicas demostrables. Una boquilla especial, un manifold, un spool, un cuerpo de válvula o un interno de separación puede quedar fuera del inventario convencional y exigir fundición, forja, soldadura o mecanizado con plazos extensos.

La manufactura aditiva metálica reduce ese tiempo cuando la pieza tiene bajo volumen, alta complejidad o fabricación difícil por rutas tradicionales. El riesgo aparece cuando la velocidad de entrega supera la madurez del expediente técnico. En servicio crítico, una decisión rápida sin calificación traslada la falla desde compras hacia integridad mecánica.

API 20S ordena esa tensión mediante requisitos de calificación, producción e inspección: permite calificar fabricación cercana al activo, reducir tiempos de suministro y conservar evidencia verificable para ingeniería, inspección y operación.

El estándar conecta diseño, compras, fabricación y control de calidad, evitando que una urgencia de mantenimiento termine en una instalación débilmente documentada.

Incertidumbre del metal impreso en 3D

Un componente impreso en 3D queda marcado por su historia térmica. Potencia, velocidad, espesor de capa, atmósfera, alimentación, trayectoria y orientación modifican porosidad, anisotropía, tensiones residuales y respuesta a fatiga. Dos piezas con la misma aleación nominal pueden comportarse distinto si cambia la ventana de fabricación.

Esa variabilidad explica por qué la aceptación dimensional resulta insuficiente. Las piezas impresas en 3D destinadas a presión requieren demostrar resistencia, ductilidad, tenacidad cuando aplique, dureza, microestructura, sanidad interna, acabado y compatibilidad con el fluido. La incertidumbre se controla con calificación, ensayos y límites de proceso.

Qué cubre API 20S en manufactura aditiva

La primera edición de API 20S fue publicada bajo el título Additively Manufactured Metallic Components for Use in the Petroleum and Natural Gas Industries, lo que define su orientación principal: componentes metálicos fabricados aditivamente para petróleo y gas.

Esta norma establece requisitos para calificar procesos de manufactura aditiva metálica y controlar la producción de componentes usados en petróleo y gas. Su alcance se concentra en materiales metálicos, fabricación, marcado, documentación y verificación, con aplicación a tecnologías como Powder Bed Fusion (PBF), Directed Energy Deposition (DED) y Binder Jetting (BJT).

Procesos PBF, DED y binder jetting

Powder Bed Fusion utiliza una cama de polvo metálico y una fuente de energía para consolidar capas sucesivas. Es útil para piezas de alta precisión, canales internos, geometrías compactas y diseños donde el mecanizado convencional limita la forma final.

Directed Energy Deposition deposita polvo o alambre metálico mediante una fuente concentrada de energía. En DED-Arc, el comportamiento del proceso se acerca a una deposición soldada por capas, por lo que la calificación de variables cobra un peso crítico.

Binder Jetting une partículas metálicas con un aglutinante y requiere etapas posteriores como curado, eliminación del aglutinante y sinterizado. Su uso exige control estricto de contracción, densidad final, porosidad y estabilidad dimensional antes de liberar una pieza para servicio industrial.

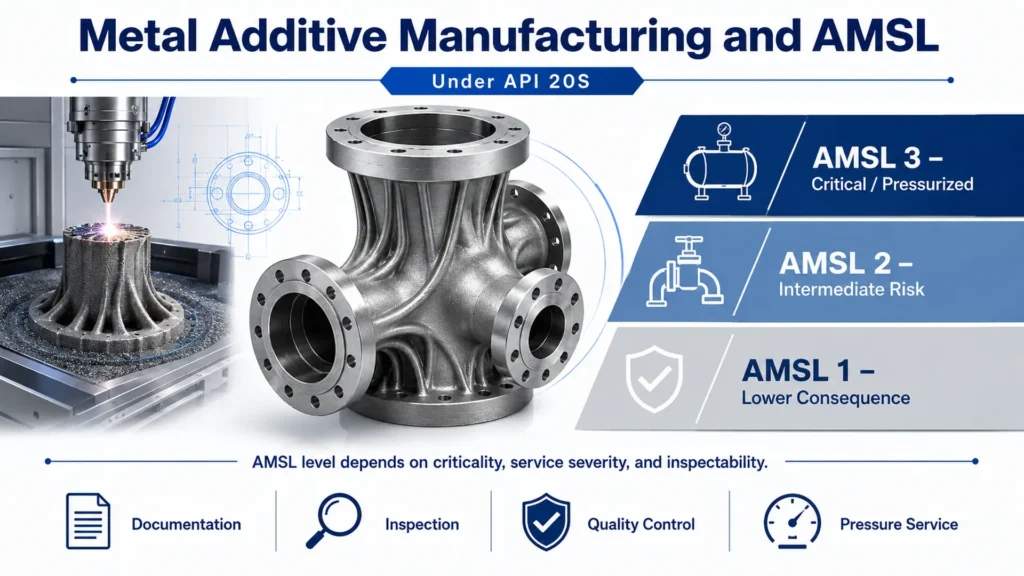

Manufactura aditiva metálica y AMSL

AMSL significa Additive Manufacturing Specification Level. Estos niveles gradúan los requisitos técnicos, de calidad y calificación según la criticidad del componente. AMSL 1 corresponde a menor consecuencia, AMSL 2 a componentes operacionales de riesgo intermedio y AMSL 3 a piezas de mayor consecuencia, incluidas aplicaciones críticas o presurizadas.

Esta clasificación permite ajustar el expediente al riesgo real. Un soporte secundario, un accesorio sin presión interna y una pieza sometida a presión, ciclos o fluidos peligrosos requieren niveles de evidencia distintos. Para equipos presurizados, el AMSL debe seleccionarse según consecuencia de falla, severidad del servicio y posibilidad real de inspección.

Recipientes a presión y códigos aplicables

API 20S califica la ruta de fabricación aditiva; el diseño del equipo debe continuar alineado con el código aplicable. Para estos equipos, el análisis de presión, temperatura, carga externa, espesor, juntas, pruebas, materiales permitidos y aceptación final queda ligado a documentos como ASME BPVC Section VIII cuando el proyecto lo exige.

En recipientes a presión, la aplicación más realista consiste en calificar componentes metálicos integrables: boquillas, adaptadores, manifolds, spools, internos o piezas de reemplazo sometidas a presión, temperatura, corrosión, ciclos o fluidos críticos. El estándar aporta disciplina de producción, trazabilidad e inspección; la aceptación final depende del código, del servicio y del comprador.

Calificación del proceso de impresión 3D

La calificación debe iniciar antes de fabricar la pieza final. El fabricante necesita demostrar que la máquina, los parámetros, el material de alimentación y el postprocesamiento generan propiedades repetibles. La manufactura aditiva exige cupones representativos, ensayos mecánicos, revisión metalográfica y trazabilidad de cada variable que pueda alterar el resultado.

En directed energy deposition por arco, la alineación con criterios tipo ASME Section IX QW-600 resulta relevante porque el proceso se comporta de forma cercana a una deposición soldada por capas. En powder bed fusion, el control se concentra en polvo, atmósfera, energía, estrategia de escaneo y remoción de material no consolidado.

NDT para piezas impresas en 3D

Los defectos de manufactura aditiva pueden ser volumétricos, superficiales, internos y dependientes de la orientación de construcción. Por eso, el plan NDT debe diseñarse según geometría, proceso, material, acceso de inspección y criticidad del componente.

Radiografía, ultrasonido, líquidos penetrantes, partículas magnéticas, medición dimensional y tomografía pueden combinarse según tamaño, material y acceso. En componentes asociados a presión, la inspección debe confirmar integridad interna, continuidad geométrica, superficies mecanizadas y zonas donde la rugosidad pueda afectar hermeticidad, fatiga o corrosión.

Defectos típicos del metal impreso

La falta de fusión aparece cuando la energía, el solape entre trayectorias o la unión entre capas resulta insuficiente para consolidar el material. La porosidad puede originarse por gas atrapado, humedad, contaminación, parámetros inestables, alimentación deficiente o colapso del baño fundido en modo keyhole.

Las grietas, inclusiones y tensiones residuales requieren atención especial en aleaciones sensibles, piezas de espesor variable o geometrías con concentradores de esfuerzo. En servicio presurizado, estos defectos pueden reducir resistencia, vida a fatiga, tenacidad, hermeticidad y desempeño frente a ciclos térmicos o corrosión.

El diseño debe facilitar inspección volumétrica, mecanizado de zonas críticas y evaluación de superficies internas. Canales cerrados, transiciones abruptas o rugosidad elevada pueden dificultar el NDT y acelerar erosión, acumulación de depósitos o inicio de daño localizado.

Trazabilidad y certificación API

La certificación API vinculada a este estándar exige sistema de calidad, procedimientos aprobados, personal competente, equipos controlados y registros auditables. Para el usuario final, el valor está en recibir un componente con historial técnico completo, no una pieza metálica desconectada del proceso que la produjo.

El expediente debe contener revisión del diseño, lote de polvo o alambre, certificado de material, parámetros calificados, orientación, mapa de construcción, tratamientos térmicos, mecanizado, reparación, ensayos no destructivos, dimensionales y certificado de conformidad.

Esa trazabilidad permite investigar desviaciones, repetir una fabricación y defender la aceptación ante auditoría, inspección o gestión de integridad.

Monitoreo en proceso y variables críticas

El control debe ocurrir durante la construcción de la pieza, antes de depender de la inspección final. En componentes para equipos a presión, el monitoreo de baño fundido, la temperatura interpaso, la atmósfera de construcción, la energía aplicada, la alimentación de polvo o alambre y el registro capa por capa permiten detectar desviaciones que pueden generar porosidad, falta de fusión, distorsión o tensiones residuales.

Los datos del proceso aportan valor cuando se integran al expediente de fabricación. Un mapa térmico, una curva de potencia o un registro de deposición debe vincularse con parámetros calificados, ensayos mecánicos, NDT, control dimensional y criterios de aceptación. Así, el proceso queda trazado desde la construcción hasta la liberación del componente.

Selección de piezas para equipos a presión

La selección técnica comienza con una matriz de candidatos. Deben priorizarse componentes con baja disponibilidad, geometría compleja, alto costo de inventario, historial de obsolescencia o necesidad urgente, siempre que exista capacidad de inspección y aceptación normativa. La matriz debe incluir presión, temperatura, fluido, corrosión, criticidad y consecuencia de falla.

Después se define una secuencia por etapas: evaluación del candidato, revisión del código aplicable, definición de AMSL, calificación del proceso, fabricación de pieza representativa, ensayos, NDT, prueba funcional y liberación documental. Esta secuencia convierte la manufactura aditiva en una decisión de ingeniería, alejada de una compra acelerada.

Futuro de componentes impresos en 3D

El crecimiento de los componentes metálicos impresos en 3D dependerá de su capacidad para demostrar propiedades repetibles, inspección verificable y compatibilidad con códigos aplicables a equipos presurizados. En equipos presurizados, el avance será selectivo: repuestos obsoletos, internos optimizados, adaptadores especiales, manifolds, spools y piezas de bajo volumen con geometría compleja.

La expansión hacia servicios de mayor criticidad exigirá bases de datos de propiedades mecánicas, calificación robusta de proveedores, monitoreo in situ y mayor integración entre manufactura aditiva, NDT y criterios de aceptación. También crecerán las bibliotecas digitales aprobadas, donde cada modelo conserve revisiones, límites de uso, parámetros calificados y evidencia de fabricación.

Preguntas frecuentes (FAQs)

Conclusiones

API 20S no convierte una pieza impresa en 3D en apta para servicio por el hecho de estar fabricada en metal; exige demostrar que el proceso puede repetir material, geometría, propiedades mecánicas e inspección bajo condiciones controladas. En equipos a presión, esa diferencia es crítica: la aceptación del componente depende de su trazabilidad, NDT, control dimensional, historial térmico y compatibilidad con el código de diseño aplicable.

Su mayor valor está en trasladar la manufactura aditiva metálica desde una solución rápida de suministro hacia una metodología verificable de ingeniería.

Cuando el AMSL, los ensayos, la inspección y el expediente de fabricación se seleccionan según riesgo real, las piezas impresas en 3D pueden entrar en servicios con alta presión, ambientes corrosivos, regímenes térmicos severos o ciclos operativos. Ese avance debe ocurrir sin debilitar la integridad mecánica, la trazabilidad del material ni la aceptación bajo el código aplicable.

Referencias

1. API Standard 20S, Additively Manufactured Metallic Components for Use in the Petroleum and Natural Gas Industries. American Petroleum Institute, 2021.
2. API Enhances 3D Printing Guidelines with Updated Additive Manufacturing Standard. American Petroleum Institute, 2025.
3. ASME BPVC Section VIII, Rules for Construction of Pressure Vessels. American Society of Mechanical Engineers.
