7 herramientas QC para reducir rechazos en inspección industrial

Las 7 herramientas QC (Control de Calidad) ofrecen una metodología para separar defectos reales de fallas del proceso de Ensayos No Destructivos (END) antes de atribuir una tasa elevada de rechazo a la calidad del producto inspeccionado. Pérdidas de cobertura, calibraciones no válidas, señales geométricas mal interpretadas, calidad de imagen insuficiente o registros sin trazabilidad pueden impedir la liberación de un componente sin que exista necesariamente una condición rechazable.

Cuando estos eventos se consolidan como “producto defectuoso”, la organización repara donde debía corregir la inspección y repite ensayos sin eliminar la causa. El objetivo es convertir los datos en acciones técnicas que disminuyan defectos, repeticiones y falsas llamadas, sin deteriorar la detectabilidad ni aumentar el riesgo de falsa aceptación.

7 herramientas QC en el ciclo de inspección

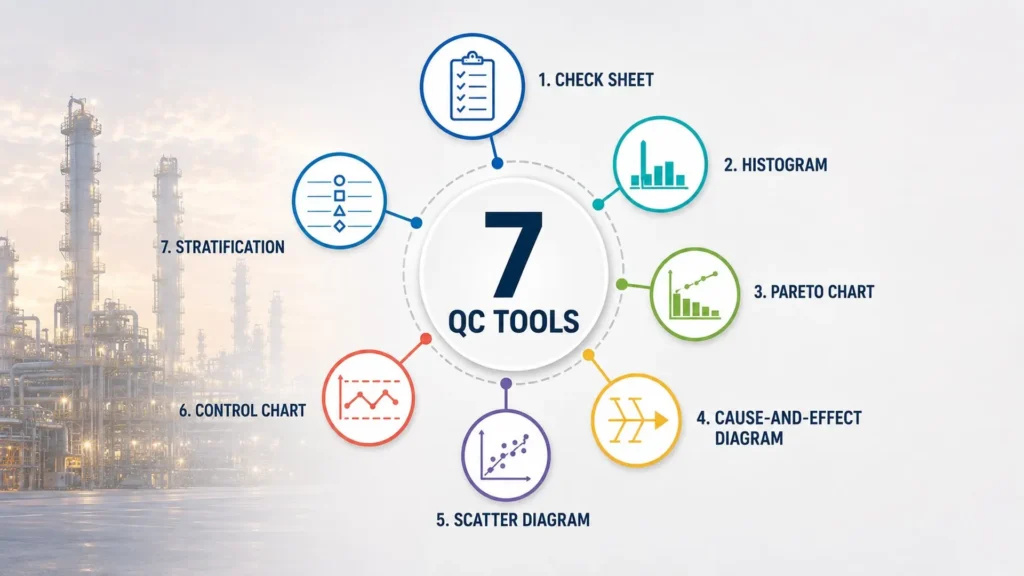

Las siete herramientas de calidad básicas comprenden hoja de verificación, estratificación, histograma, diagrama de Pareto, diagrama de causa y efecto, diagrama de dispersión y gráfico de control. La American Society for Quality (ASQ) señala que la séptima herramienta puede variar entre estratificación, diagrama de flujo y gráfico de corridas. En este artículo se mantiene la estratificación porque permite separar resultados por método, equipo, inspector o geometría antes de comparar rechazos.

En inspección industrial, cada herramienta debe responder una pregunta operativa:

• Hoja de verificación: ¿qué ocurrió y bajo qué condiciones?
• Estratificación: ¿en qué método, equipo, inspector o geometría se concentra?
• Histograma: ¿cómo se distribuyen las mediciones?
• Diagrama de Pareto: ¿qué pérdida domina por frecuencia o impacto?
• Diagrama de Ishikawa: ¿qué causas técnicas deben comprobarse?
• Diagrama de dispersión: ¿qué variables parecen cambiar juntas?
• Gráfico de control: ¿el proceso permanece estable o cambió con el tiempo?

Estas herramientas de calidad analizan el proceso, pero no sustituyen el código, la especificación ni el procedimiento aplicables. ASTM E1316-26a establece que una indicación debe interpretarse como falsa, no relevante o relevante antes de evaluar la aceptación o rechazo del material.

En el siguiente video se explica la aplicación de las siete herramientas QC para analizar problemas y controlar la variación de los procesos. Fuente: Quality Engineer Stuff

Rechazos de inspección: Cuatro poblaciones

El primer error metodológico consiste en llamar “rechazo” a todo evento que impide liberar un componente. Antes de calcular porcentajes o iniciar acciones correctivas, deben separarse cuatro poblaciones:

Resultado	Qué representa?	Proceso que debe investigarse
Rechazo verdadero	Indicación relevante que incumple el criterio aplicable	Fabricación, soldadura o degradación
Falsa llamada	Respuesta inicialmente evaluada como rechazable que no corresponde a una condición inaceptable	Técnica, sensibilidad, geometría o interpretación
Ensayo inválido	Examen sin evidencia suficiente por problemas de cobertura, calibración, acoplamiento o imagen	Procedimiento, equipo y ejecución END
Falla documental	Resultado que no puede demostrarse por registros incompletos o pérdida de trazabilidad	Gestión de datos y revisión

El responsable de calidad, el responsable de END y el personal de fabricación deben analizar por separado cada población antes de definir una acción correctiva. Esta segregación permite dirigir la investigación hacia el proceso que tiene capacidad real para controlar la desviación.

La clasificación cambia la solución. Reparar una soldadura no corrige una calibración fuera de tolerancia. Recalificar soldadores no recupera un archivo PAUT incompleto. Repetir una radiografía no elimina la causa de una falta de fusión.

Una reducción del rechazo puede parecer favorable, aunque se haya disminuido la sensibilidad, omitido cobertura o flexibilizado la interpretación. Además de la tasa de rechazo, conviene vigilar reinspecciones, discrepancias entre evaluadores, archivos devueltos y omisiones detectadas durante revisiones independientes.

Control de calidad antes del análisis estadístico

La hoja de verificación debe definir el objetivo, el periodo, la unidad de conteo y el responsable de la captura; además, debe registrar la variabilidad del proceso y no limitarse a “aceptado” o “rechazado”. En UT puede incluir transductor, ángulo, zapata, ganancia, calibración, condición superficial y cobertura; en RT, técnica de exposición, indicador de calidad de imagen, identificación, sistema de adquisición y causa de repetición.

ISO/IEC 17020:2026 establece requisitos de competencia, imparcialidad y operación consistente para los organismos de inspección. ISO 9712:2021 define los requisitos de calificación y certificación del personal de END. Aun así, la organización debe demostrar que su aplicación específica genera resultados trazables y técnicamente confiables para sustentar las decisiones de aceptación o rechazo.

La competencia del personal es indispensable, pero la calidad del servicio de inspección también depende de la consistencia del procedimiento, la trazabilidad de los datos y la confiabilidad de cada decisión.

Estratificar antes de comparar

La estratificación separa los datos por variables capaces de modificar el resultado: método, inspector, turno, contratista, material, espesor, geometría, equipo, palpador, lote de consumibles o condición ambiental. Una tasa global estable puede ocultar que la mayoría de los ensayos inválidos aparece con una configuración concreta o en una geometría determinada.

Las comparaciones deben conservar el denominador y la dificultad. Diez repeticiones en cien juntas no equivalen a diez en mil, ni es válido comparar geometrías complejas con componentes repetitivos.

Verificar el sistema de medición

Antes de interpretar histogramas o tendencias debe comprobarse la aptitud del sistema de medición. ISO 10012:2026 exige confianza en la validez y confiabilidad de los resultados, mientras ISO 5725-2:2025 aporta el método básico para estimar repetibilidad y reproducibilidad en resultados continuos. Esta última se limita a métodos que entregan un valor sobre una escala continua.

Para espesor, longitud, altura o amplitud pueden repetirse lecturas con el mismo inspector y después con inspectores o equipos diferentes. Para decisiones categóricas conviene realizar revisiones independientes y comparar detección, clasificación, dimensionamiento y criterio.

Un certificado de calibración no corrige un acoplamiento inestable, un posicionamiento no repetible ni una interpretación inconsistente. Si esa variación no se separa, el Pareto puede terminar priorizando ruido del sistema de inspección como si fuera variación del producto.

Pareto e Ishikawa para decidir dónde actuar

El diagrama de Pareto se construye  después de clasificar y estratificar. Un Pareto global de “rechazos” mezcla pérdidas con responsables y soluciones diferentes. La práctica más útil consiste en elaborar análisis independientes:

• Pareto de discontinuidades: falta de fusión, porosidad, grietas u otras condiciones rechazables.
• Pareto de ensayos inválidos: pérdida de señal, cobertura insuficiente, descalibración o calidad de imagen.
• Pareto documental: identificación incorrecta, metadatos ausentes, archivos incompletos o revisión equivocada.

El primer análisis dirige la acción hacia fabricación; el segundo, hacia la ejecución END; el tercero, hacia el control de datos. La prioridad no debe evaluarse solo por frecuencia: horas perdidas, costo, exposición radiológica y retraso en la liberación pueden modificarla.

Ishikawa con hipótesis verificables

El diagrama de Ishikawa organiza causas potenciales, pero no confirma la causa raíz. El efecto debe formularse con precisión: “pérdida de cobertura PAUT en un rango de espesores” permite investigar; “muchos rechazos” carece de suficiente definición.

Las ramas pueden adaptarse al proceso:

• Método: plan de escaneo incompleto o criterio ambiguo.
• Equipo: zapata desgastada, encoder inestable o detector defectuoso.
• Medición: referencia incorrecta, ganancia inadecuada o baja resolución.
• Personal: diferencias de ejecución o interpretación.
• Material y geometría: rugosidad, desalineación o reflejos geométricos.
• Entorno: temperatura, iluminación, acceso o interferencias operativas.

Cada hipótesis debe contrastarse con revisión de archivos, repetición controlada, comparación de configuraciones, observación de campo o evaluación independiente. La investigación puede cerrarse cuando la causa confirmada explica el efecto y la acción aplicada reduce su recurrencia.

Histogramas, dispersión y control estadístico

El histograma muestra la distribución de espesores, amplitudes, longitudes o desviaciones. Una distribución amplia puede representar variabilidad real; dos concentraciones pueden revelar poblaciones mezcladas por material, equipo o campaña. Debe aplicarse después de estratificar.

El diagrama de dispersión explora relaciones entre variables: rugosidad y pérdida de acoplamiento, velocidad de escaneo y datos perdidos, o espesor y diferencia entre lecturas. Una correlación visual no demuestra causalidad. La relación debe revisarse por grupos y, cuando sea posible, mediante cambios controlados.

Los gráficos de control incorporan el tiempo y ayudan a distinguir variación común de señales asociadas con causas especiales. ASTM E2587-25 es la práctica vigente para el uso de gráficos de control en control estadístico de procesos.

En inspección pueden emplearse:

• Gráfico P: proporción de ensayos inválidos cuando cambia el volumen inspeccionado.
• Gráfico NP: número de eventos cuando el tamaño de muestra permanece constante.
• Gráficos X̄-R: promedio y rango de mediciones continuas organizadas en subgrupos.

Los límites de control describen la estabilidad estadística; los límites de especificación determinan la aceptabilidad técnica. Un proceso puede ser estable y producir resultados inaceptables, o cumplir temporalmente mientras desarrolla una tendencia. La selección del gráfico depende del tipo de dato, tamaño de muestra y formación de subgrupos, no de la plantilla disponible.

Aplicación técnica según el método END

En UT, PAUT y TOFD deben separarse discontinuidades reales de señales geométricas, pérdida de acoplamiento, cobertura incompleta, errores del encoder, calibraciones no válidas y archivos incompletos. Una concentración de falsas llamadas cerca de la raíz exige revisar geometría, ángulo, sensibilidad y criterio antes de atribuir el problema a soldadura.

En radiografía con película, radiografía computarizada y radiografía digital deben distinguirse defectos del componente y repeticiones por cobertura, geometría, movimiento, indicador de calidad de imagen, identificación o adquisición. La densidad óptica corresponde a película; en sistemas digitales cobran mayor importancia contraste, relación señal-ruido, resolución espacial, procesamiento y artefactos.

En líquidos penetrantes y partículas magnéticas, la preparación superficial y las condiciones de observación modifican el resultado. Limpieza, tiempos de penetración y remoción, revelado, iluminación, magnetización, dirección del campo y concentración del baño deben registrarse como variables del proceso. Una acumulación no relevante no debe contabilizarse automáticamente como defecto.

La solución práctica es diseñar hojas de verificación y categorías específicas para cada método. Una lista genérica elimina las variables necesarias para localizar el origen del rechazo.

Cómo reducir rechazos sin perder detectabilidad

La aplicación integrada de las 7 herramientas QC permite vincular cada población con el proceso que puede corregirla y sostener una reducción de rechazos basada en evidencia:

1. Definir rechazo verdadero, falsa llamada, ensayo inválido y falla documental.
2. Registrar variables técnicas y metadatos desde el origen.
3. Estratificar antes de comparar tasas, inspectores o proveedores.
4. Comprobar repetibilidad, reproducibilidad o acuerdo entre evaluadores.
5. Construir Pareto separados y priorizar por consecuencia.
6. Verificar las hipótesis de Ishikawa con evidencia.
7. Vigilar recurrencia y estabilidad mediante gráficos de control.

La acción correctiva no termina al revisar un procedimiento o impartir capacitación. Debe comprobarse con el indicador que reveló el problema y mediante una muestra independiente. Si disminuyen las falsas llamadas, pero aumenta la omisión de indicaciones relevantes, la acción no es efectiva. Si bajan los rechazos de inspección y crecen los ensayos inválidos, la pérdida cambió de categoría.

El beneficio operativo es directo: menos reparaciones innecesarias, menos repetición de END, liberaciones más rápidas, mejor uso de especialistas y datos defendibles en auditorías. La autoridad técnica se demuestra al explicar por qué ocurrió el rechazo, qué proceso debe corregirse y cómo se verificó la mejora.

Conclusiones

Las 7 herramientas QC adquieren valor cuando conectan evidencia, causa y decisión dentro del proceso de inspección. Separar rechazos verdaderos, falsas llamadas, ensayos inválidos y fallas documentales evita atribuir a fabricación pérdidas originadas en la técnica, el equipo, la interpretación o la trazabilidad. A partir de esa clasificación, el control de calidad priorizadesviaciones, comprobar hipótesis y verificar si la acción aplicada modifica el desempeño.

Una tasa menor de rechazo carece de valor técnico cuando se obtiene reduciendo sensibilidad, aceptando cobertura insuficiente o debilitando los criterios de evaluación. La mejora real ocurre cuando disminuyen el retrabajo y las repeticiones mientras se preservan la detectabilidad, la reproducibilidad y la confiabilidad de cada decisión sobre el componente y su continuidad operativa.

Referencias

1. American Society for Quality. Seven basic quality tools. ASQ.
2. ASTM International. Standard terminology for nondestructive examinations (ASTM E1316-26a). ASTM International.
3. ASTM International. Standard practice for use of control charts in statistical process control (ASTM E2587-25). ASTM International.
