La transición energética global está impulsando una expansión acelerada de la infraestructura para captura, utilización y almacenamiento de carbono (CCUS). Dentro de este escenario, los ductos de CO₂ adquieren un papel estratégico como sistemas de transporte masivo capaces de movilizar grandes volúmenes de dióxido de carbono desde fuentes industriales hasta sitios de almacenamiento geológico o aplicaciones de recuperación mejorada de petróleo (EOR). Sin embargo, el transporte de CO₂ en estado supercrítico introduce desafíos metalúrgicos, termodinámicos y de integridad estructural significativamente distintos a los observados en ductos convencionales de hidrocarburos.
En condiciones supercríticas, el dióxido de carbono presenta propiedades intermedias entre líquido y gas, combinando elevada densidad con baja viscosidad. Este comportamiento mejora la eficiencia hidráulica del transporte, pero también modifica radicalmente la dinámica de despresurización, propagación de grietas y comportamiento de fractura en caso de falla. Bajo este entorno operacional, la fractura dúctil se convierte en uno de los mecanismos de falla más críticos dentro del diseño de ductos de CO₂.
Fluido supercrítico y transporte de CO₂
Un fluido supercrítico (FSC) corresponde a una sustancia operando por encima de su temperatura y presión crítica, donde desaparece la distinción entre fase líquida y gaseosa. En el caso del CO₂, el punto crítico ocurre aproximadamente a 31.1 °C y 7.38 MPa. Por encima de estas condiciones, el dióxido de carbono adquiere alta densidad y elevada capacidad de transporte volumétrico, características esenciales para proyectos de gran escala asociados al transporte de CO₂.
El uso de CO₂ supercrítico permite reducir requerimientos de compresión, minimizar pérdidas de carga y optimizar la capacidad de transporte por unidad de diámetro. Sin embargo, este régimen termodinámico también genera complejos fenómenos de expansión rápida durante eventos de fuga o ruptura, produciendo enfriamientos severos asociados al efecto Joule-Thomson y cambios multifásicos que afectan directamente la tenacidad del material.
El diseño de ducterías para servicio supercrítico requiere una evaluación integrada entre mecánica de fractura, comportamiento termodinámico del CO₂ y respuesta metalúrgica del acero bajo cargas dinámicas. Aquí surge la importancia de normas como API RP 1192, desarrollada específicamente para sistemas de transporte de CO₂.

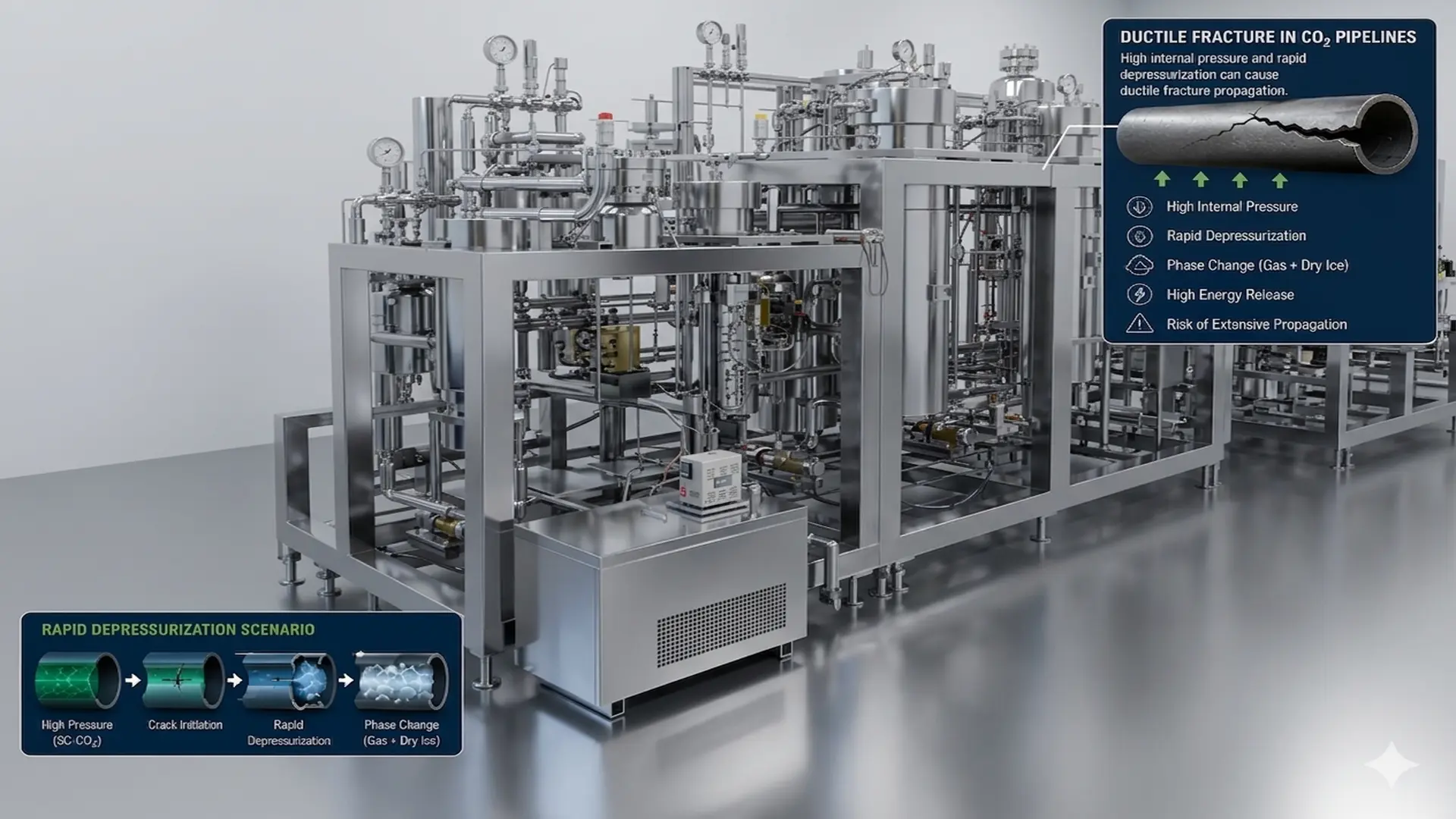

Fractura dúctil en ductos de CO₂
La fractura dúctil representa uno de los principales riesgos de integridad en ductos de CO₂ operando a alta presión. A diferencia de las fracturas frágiles, este mecanismo involucra deformación plástica significativa antes de la propagación de la grieta. Sin embargo, en ductos de gran diámetro y elevada presión interna, una fractura dúctil puede propagarse a velocidades extremadamente altas si la energía liberada durante la despresurización supera la capacidad de arresto del material.
En sistemas de transporte de CO₂, la propagación de grietas se vuelve particularmente compleja debido al comportamiento multifásico del fluido durante la descompresión. A medida que el CO₂ escapa, la presión cae rápidamente y el fluido puede transformarse parcialmente en gas y sólido seco (dry ice), alterando las velocidades de onda de presión y la energía disponible para la propagación de fractura.
Este fenómeno obliga a desarrollar modelos específicos de arresto de fractura diferentes a los utilizados tradicionalmente para gas natural. La velocidad de descompresión del CO₂ supercrítico puede mantener presiones elevadas detrás del frente de grieta durante más tiempo, favoreciendo propagaciones extensas si el acero no posee suficiente tenacidad.
ROSEN Group ha desempeñado un papel destacado en investigación avanzada sobre propagación de fracturas y evaluación de integridad para la conversión de ductos convencionales hacia transporte de CO₂ supercrítico. Sus estudios integran modelado termodinámico, mecánica de fractura y evaluación experimental de propagación dúctil en aceros de alta resistencia. Esta capacidad de consultoría técnica se ha convertido en un elemento estratégico para operadores que buscan reutilizar infraestructura existente bajo esquemas de descarbonización industrial.
Materiales para tuberías de CO₂
La selección de materiales para tuberías de CO₂ requiere considerar simultáneamente resistencia mecánica, tenacidad, soldabilidad y susceptibilidad a corrosión por CO2 inducida por impurezas. Los aceros al carbono API 5L continúan siendo los materiales predominantes para transporte de CO₂ debido a su disponibilidad, desempeño estructural y viabilidad económica.
No obstante, el servicio supercrítico introduce requisitos adicionales relacionados con control de composición química, microestructura y comportamiento de fractura. Los grados de acero utilizados deben mantener elevada energía Charpy y alta resistencia a propagación dúctil incluso bajo condiciones de baja temperatura generadas por descompresión rápida.
En muchos proyectos, los aceros API 5L X65 y X70 representan una solución balanceada entre resistencia y tenacidad. Sin embargo, el incremento en resistencia mecánica no siempre mejora el comportamiento frente a propagación de grietas. De hecho, aceros de ultra alta resistencia pueden exhibir menor capacidad de arresto si la tenacidad no se controla adecuadamente.
El diseño metalúrgico moderno para ductos de CO₂ incorpora refinamiento de grano, control de inclusiones no metálicas y procesos termomecánicos avanzados orientados a mejorar resistencia a fractura. La calidad de soldadura también adquiere importancia crítica debido a que zonas afectadas térmicamente pueden convertirse en regiones vulnerables frente a iniciación de grietas.
Corrosión en sistemas de transporte de CO₂
Aunque el CO₂ seco presenta comportamiento relativamente no corrosivo frente al acero al carbono, la presencia de agua e impurezas modifica drásticamente el escenario de integridad. Incluso pequeñas concentraciones de humedad pueden generar ácido carbónico, favoreciendo corrosión interna localizada.
En ductos de CO₂ supercrítico, las principales amenazas de corrosión incluyen:
- Corrosión por ácido carbónico.
- Corrosión localizada inducida por agua libre.
- Corrosión bajo depósitos.
- Corrosión inducida por impurezas ácidas.
- Fragilización asociada a contaminantes.
La presencia de H₂S, SO₂, NO₂ y oxígeno puede incrementar significativamente la agresividad química del medio transportado. Estas impurezas alteran el pH, modifican productos de corrosión y pueden acelerar mecanismos de degradación electroquímica.
La gestión de contenido de agua se convierte entonces en un requisito operacional crítico. Los sistemas de transporte de CO₂ establecen límites estrictos de humedad para evitar formación de fases acuosas y minimizar riesgo de corrosión interna. En muchos casos, se requieren sistemas de deshidratación y monitoreo continuo de composición química del flujo.
Diseño de tuberías de dióxido de carbono
El diseño de tuberías de dióxido de carbono requiere integrar análisis hidráulico, evaluación de fractura, selección de materiales y modelado termodinámico. A diferencia de ductos convencionales, el comportamiento del CO₂ durante transientes operacionales exige herramientas avanzadas de simulación multifásica.
Factores críticos de diseño incluyen:
- Presión y temperatura operacional.
- Velocidad de descompresión.
- Capacidad de arresto de fractura.
- Contenido de impurezas.
- Espesor de pared.
- Tenacidad Charpy.
- Integridad de soldaduras.
- Evaluación geotécnica y geohazards.
En este contexto el Grupo ROSEN desarrolla tecnología de inspección y monitoreo para ductos que transportan fluidos en fase densa o estado supercrítico (ej. CO2). Dado que el CO2 supercrítico tiene un comportamiento de descompresión complejo y riesgo de fractura, ROSEN ofrece herramientas avanzadas de evaluación adaptadas a estos desafíos.
API RP 1192 proporciona lineamientos específicos para diseño, construcción y operación de ductos dedicados al transporte de CO₂. La práctica recomendada aborda aspectos asociados a selección de materiales, control de corrosión, evaluación de riesgos y manejo de escenarios de liberación accidental.
Uno de los aportes más importantes de API RP 1192 consiste en reconocer las diferencias termodinámicas entre CO₂ y gas natural, promoviendo criterios específicos de integridad para sistemas supercríticos. Esto incluye evaluación de propagación de fracturas, control de impurezas y análisis de consecuencias por liberación masiva de CO₂.
Conversión de ductos existentes para transporte de CO₂
La reutilización de infraestructura existente emerge como una estrategia económicamente atractiva para acelerar proyectos CCUS. Sin embargo, la transición de ductos convencionales hacia transporte de CO₂ exige reevaluaciones exhaustivas de integridad.
Muchos ductos originalmente diseñados para gas natural no fueron concebidos considerando fenómenos de propagación dúctil asociados al CO₂ supercrítico. Esto obliga a realizar análisis detallados de tenacidad, comportamiento metalúrgico y compatibilidad química.
ROSEN Group ha liderado múltiples programas de evaluación de integridad orientados a determinar la viabilidad de reconversión de ducterías existentes. Sus metodologías incluyen inspección inline, análisis de defectos, evaluación de soldaduras históricas y modelado avanzado de fractura.
La integridad futura de los sistemas CCUS dependerá en gran medida de la capacidad de adaptar infraestructura heredada a nuevos escenarios de presión, composición química y exigencias regulatorias.
El futuro de los CO₂ Pipeline
La expansión de los proyectos de captura y almacenamiento de carbono continuará incrementando la demanda global de CO₂ Pipeline de alta integridad. El desarrollo de nuevos materiales, mejores modelos de fractura y tecnologías avanzadas de monitoreo serán fundamentales para garantizar seguridad operacional.
El desafío no consiste únicamente en transportar CO₂, sino en hacerlo bajo criterios de seguridad equivalentes o superiores a los actuales sistemas de hidrocarburos. Esto exige una integración multidisciplinaria entre metalurgia, termodinámica, mecánica de fractura y gestión de integridad.
La evolución regulatoria también impulsará requisitos más estrictos relacionados con control de emisiones, monitoreo continuo y evaluación de riesgos. En este contexto, la ingeniería de materiales y la prevención de fractura dúctil continuarán siendo pilares centrales dentro del diseño de ducterías para descarbonización industrial.
Conclusiones
El transporte de CO₂ supercrítico representa uno de los pilares tecnológicos más importantes para el desarrollo de proyectos de captura y almacenamiento de carbono a gran escala. Sin embargo, las condiciones termodinámicas del CO₂ introducen desafíos complejos asociados a fractura dúctil, comportamiento multifásico y degradación de materiales.
La propagación de grietas en ductos de CO₂ requiere modelos específicos de análisis debido a la interacción entre descompresión rápida y respuesta metalúrgica del acero. Bajo este escenario, la selección adecuada de materiales y el control de tenacidad se convierten en variables críticas de diseño.
La presencia de impurezas y humedad también redefine los mecanismos de corrosión interna, obligando a implementar estrictos controles de composición química y estrategias avanzadas de integridad.
Normas como API RP 1192 y el trabajo especializado de organizaciones como ROSEN Group están consolidando las bases técnicas necesarias para el desarrollo seguro de futuras redes de CO₂ Pipeline orientadas a la transición energética global.
Referencias
- American Petroleum Institute. (2015). API Recommended Practice 1192: Public Awareness Programs for Pipeline Operators. API Publishing Services.
- Cosham, A., & Eiber, R. (2008). Fracture control in high-pressure CO₂ pipelines. Proceedings of IPC International Pipeline Conference, 1–12.
- Mahgerefteh, H., Atti, O., & Denton, G. (2012). Modelling the decompression behavior of carbon dioxide in pipelines. Chemical Engineering Science, 74, 200–210.
- ROSEN Group. (2023). CO₂ pipeline conversion and integrity assessment for energy transition projects. ROSEN Technical Publications.
- Zhang, Z., Cheng, Y. F., & Luo, J. L. (2009). Corrosion of carbon steel in CO₂-containing environments. Corrosion Science, 51(8), 1714–1724.
Preguntas frecuentes (FAQs)
¿Qué vuelve crítica la fractura dúctil en ductos de CO₂?
La rápida despresurización del CO₂ supercrítico puede mantener elevadas presiones detrás de la grieta, favoreciendo propagaciones extensas si el material no posee suficiente capacidad de arresto.
¿Qué materiales convienen para ductos de CO₂ supercrítico?
Los aceros API 5L X65 y X70 son ampliamente utilizados debido a su balance entre resistencia mecánica, tenacidad y soldabilidad, aunque la selección depende de presión, composición química y condiciones operacionales.
¿Cómo afectan las impurezas al diseño del ducto?
Impurezas como agua, H₂S, SO₂ y oxígeno incrementan riesgo de corrosión interna y pueden modificar comportamiento termodinámico del CO₂, afectando integridad y selección de materiales.
¿Qué aporta API RP 1192 al transporte de CO₂?
API RP 1192 establece lineamientos específicos para diseño, operación e integridad de ductos dedicados al transporte de CO₂, incluyendo criterios de fractura, corrosión y evaluación de riesgos.
