La inspección visual (VT) es uno de los primeros ensayos de las pruebas no destructivas para evaluar la condición de los activos en la industria del petróleo y gas. Una anomalía visible puede ser la primera señal de corrosión, fuga, deformación o deterioro de un componente.
Su valor va más allá de observar una superficie. Una inspección bien ejecutada permite localizar indicaciones, documentar su condición y determinar cuándo es necesario complementar la evaluación con otros métodos de ensayos no destructivos (END).
La experiencia del inspector, las condiciones de iluminación y el acceso al área examinada influyen directamente en la calidad de los resultados. A estos factores se suman nuevas tecnologías que permiten llevar la inspección a lugares donde el acceso directo resulta difícil o inseguro.
En este artículo conocerá los métodos de inspección visual, los daños que pueden identificarse, las normas aplicables, la calificación del personal y las tecnologías utilizadas para evaluar activos de petróleo y gas.
¿Por qué la inspección visual es el primer ensayo NDT?
Una evaluación visual bien ejecutada permite localizar las áreas de interés y determinar cuándo se requiere una inspección NDT complementaria para caracterizar mejor la condición encontrada.
La inspección visual es el primer contacto técnico con la condición real de un activo. Por ejemplo, al abrir una torre de fraccionamiento, el inspector de equipos puede identificar rápidamente las condiciones internas, los daños visibles y los puntos que requieren una evaluación más detallada.
Antes de aplicar métodos de mayor complejidad, permite reconocer anomalías visibles y definir las áreas donde conviene concentrar los ensayos posteriores.
En tuberías, recipientes, tanques y estructuras, VT permite identificar corrosión, fugas, deformaciones, daños mecánicos y cambios en la condición superficial. Su aplicación puede realizarse durante fabricación, mantenimiento o mientras determinados activos permanecen en servicio.
Una de sus ventajas es la rapidez con la que proporciona información. Cuando existen condiciones adecuadas de acceso, iluminación y limpieza, el inspector puede localizar indicaciones sin recurrir inicialmente a equipos complejos ni realizar intervenciones mayores sobre el componente.
Los hallazgos también generan evidencia sobre el estado del activo. Fotografías, dimensiones, ubicación y descripción de las indicaciones permiten comparar resultados entre inspecciones y observar la evolución de determinados mecanismos de deterioro.
VT como punto de partida para otros END
La inspección visual no sustituye a los demás ensayos no destructivos. Su función es aportar información inicial que permita decidir cuándo una indicación requiere ser caracterizada mediante una técnica complementaria.

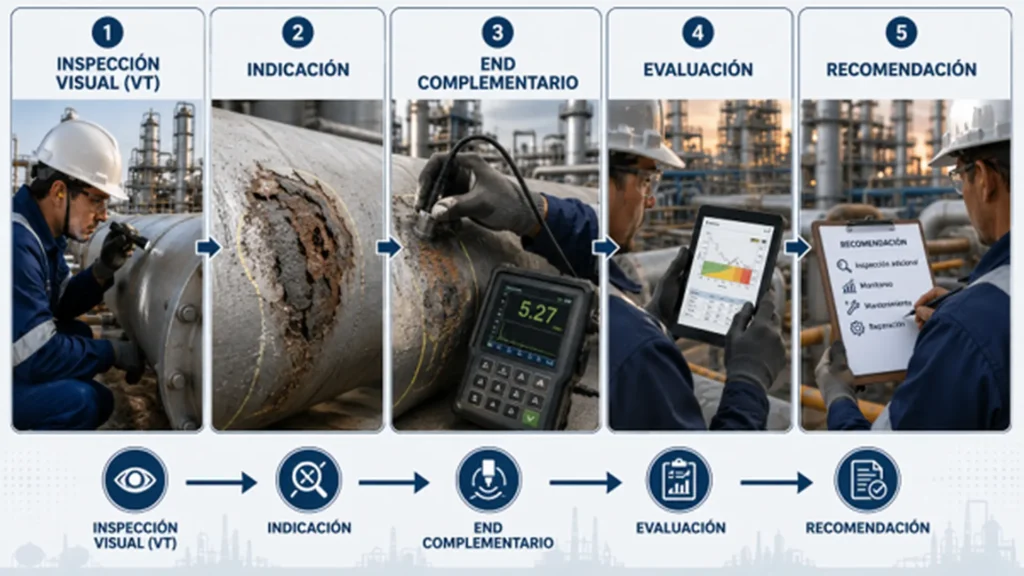

El proceso puede entenderse como una secuencia: VT → indicación/daño → END complementario → evaluación → recomendación. De esta forma, la inspección ayuda a dirigir recursos hacia las zonas de interés y aporta información para tomar decisiones posteriores sobre la integridad del activo.
Métodos de inspección visual: directa, remota y translúcida
La inspección visual (VT) puede realizarse mediante diferentes métodos según el objetivo de la inspección, las condiciones del activo, el acceso al área examinada y las características de la superficie.
La selección del método debe permitir identificar con claridad las indicaciones de interés y cumplir con los requisitos del procedimiento aplicable.
Inspección visual directa

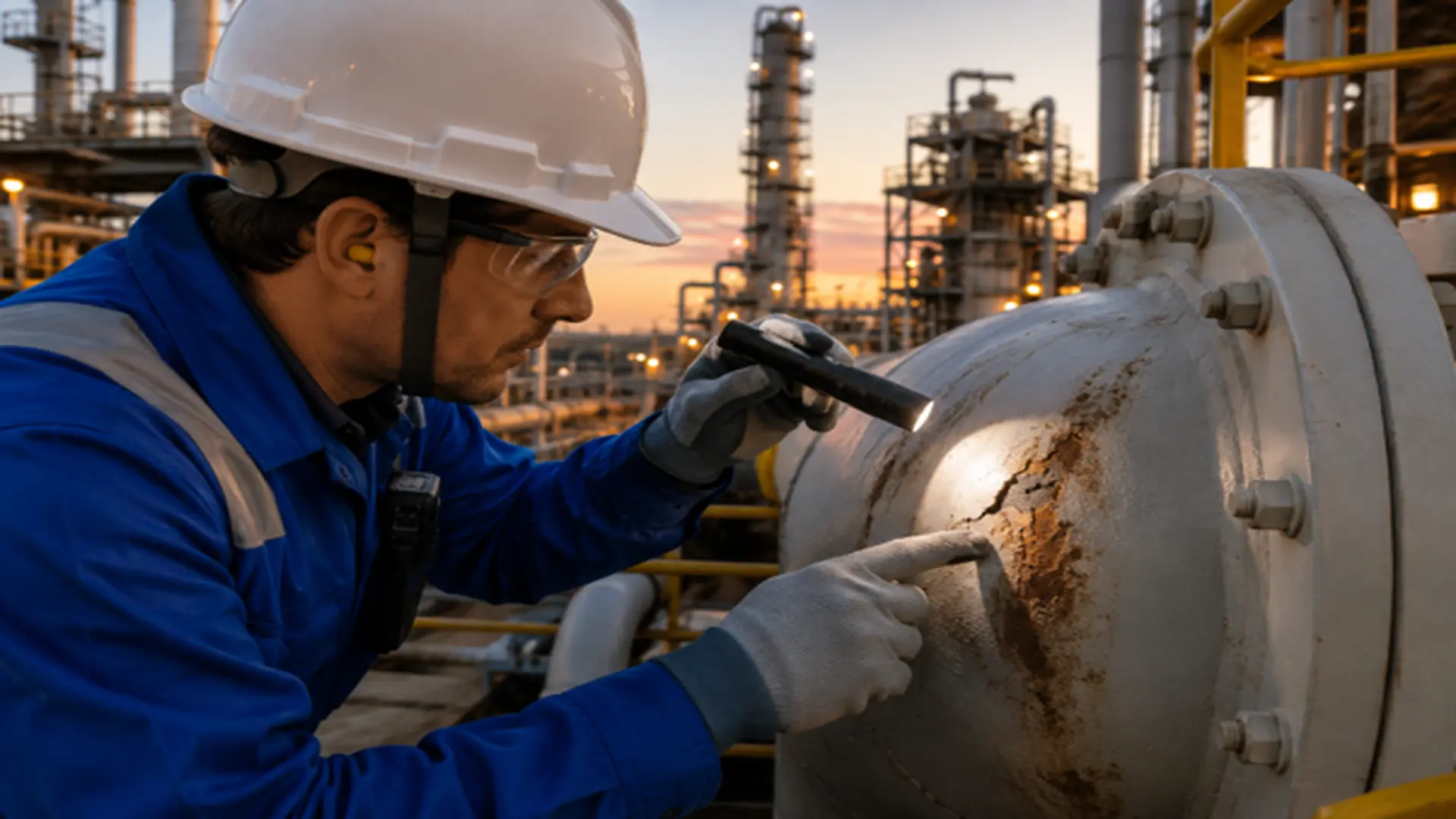

La inspección directa se realiza cuando existe una línea de visión adecuada entre el inspector y la superficie examinada. Es el método habitual para revisar tuberías, recipientes, tanques, soldaduras, estructuras y otros componentes accesibles.
La iluminación y el acceso son determinantes para obtener resultados confiables. El inspector puede apoyarse en linternas, espejos, lupas, galgas y otros instrumentos de medición para observar y dimensionar características visibles.
Inspección visual remota
Cuando el inspector no puede observar directamente la zona de interés, se utiliza la inspección visual remota. Este método permite examinar superficies internas, espacios confinados o componentes cuyo acceso resulta difícil, limitado o inseguro.
Cámaras industriales, boroscopios y videoscopios permiten transmitir y registrar imágenes desde el interior del activo. Estas herramientas amplían el alcance de VT y facilitan la documentación de hallazgos para su posterior análisis.
Inspección visual translúcida
La inspección translúcida utiliza iluminación artificial para observar discontinuidades o variaciones a través de determinados materiales translúcidos. Su aplicación en petróleo y gas es más limitada que la inspección directa o remota y depende de las características del material, la geometría del componente y el procedimiento aplicable.
La correcta interpretación de las indicaciones requiere, además, personal calificado y con experiencia en la técnica.
| Método | Aplicación principal |
|---|---|
| Directa | Superficies y componentes accesibles |
| Remota | Interiores y zonas de difícil acceso |
| Translúcida | Materiales y aplicaciones específicas |
Daños que puede detectar una inspección visual
La detección temprana de daños mediante VT permite reconocer cambios visibles antes de que evolucionen hacia condiciones de mayor severidad. Su efectividad depende del acceso, la iluminación, la limpieza de la superficie y, especialmente, de la experiencia del inspector para distinguir una condición aceptable de una indicación que requiere evaluación.
Defectos superficiales en activos de petróleo y gas

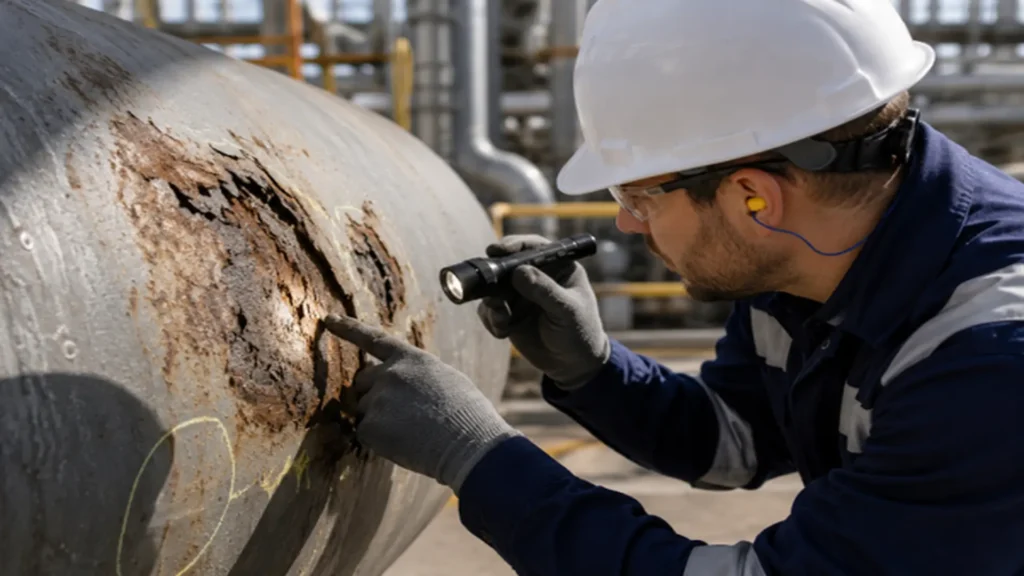

Entre los defectos superficiales que pueden reconocerse mediante VT en tuberías, recipientes, tanques y otros equipos se encuentran corrosión visible, erosión, deformaciones y daños mecánicos.
La inspección también puede revelar fugas, grietas abiertas a la superficie y otras indicaciones que deben evaluarse para determinar su naturaleza y extensión.
En soldaduras pueden observarse discontinuidades superficiales, cambios de perfil y condiciones geométricas que requieran evaluación. La inspección también permite reconocer deterioro de recubrimientos, corrosión en soportes, conexiones deficientes y otras condiciones que pueden afectar la integridad del activo.
La detección temprana de daños adquiere especial importancia cuando los hallazgos muestran cambios respecto de inspecciones anteriores. Fotografías, dimensiones y ubicación permiten documentar la condición y establecer dónde concentrar una evaluación posterior.
Una indicación visual no siempre permite determinar la profundidad, extensión o severidad del daño. En estos casos, el inspector puede requerir otros ensayos no destructivos (NDT) para obtener información que VT por sí sola no proporciona.
La técnica complementaria dependerá del material, mecanismo de daño, geometría y tipo de discontinuidad. UT, PAUT, PT, MT, ET o RT pueden utilizarse según el objetivo de la evaluación y los requisitos del procedimiento aplicable.
| Hallazgo de VT | Técnica de evaluación posible |
|---|---|
| Pérdida de pared o corrosión | UT / PAUT |
| Indicación superficial | PT / MT |
| Discontinuidad en soldadura | UT / PAUT / RT |
| Grieta abierta a superficie | PT / MT |
| Indicación en material conductor | ET |
| Pérdida de metal en tramos de tubería | GWUT / LRUT |
| Corrosión o anomalías en ductos | ILI con herramienta instrumentada |
| Daño interno localizado | UT / PAUT / RT |
En sistemas de tuberías extensos, la evaluación puede requerir técnicas de mayor cobertura. Las ondas guiadas (GWUT/LRUT) permiten realizar screening a distancia para localizar áreas que requieren evaluación detallada, mientras que la inspección en línea (ILI) utiliza herramientas instrumentadas que recorren el interior del ducto para identificar y caracterizar determinadas amenazas.
Normas aplicables a la inspección visual
La inspección visual (VT) debe realizarse bajo procedimientos y requisitos acordes con el código, norma o práctica aplicable. En petróleo y gas, estos documentos también establecen responsabilidades relacionadas con la inspección y la calificación del personal.
ASME Section V para examen visual
ASME BPVC Section V contempla el examen visual dentro de los métodos de ensayos no destructivos y establece requisitos técnicos para su ejecución cuando es requerido por el código aplicable.
ASNT para calificación del personal
ASNT SNT-TC-1A proporciona directrices para que los empleadores desarrollen programas de calificación y certificación de personal NDT. ANSI/ASNT CP-189 establece requisitos para estos programas.
API para activos en servicio
En activos de petróleo y gas, API 510, API 570 y API 653 establecen requisitos de inspección para recipientes a presión, sistemas de tuberías y tanques de almacenamiento, respectivamente.
| Documento | Aplicación principal |
|---|---|
| ASME BPVC Section V | Examen visual |
| ASNT SNT-TC-1A / CP-189 | Personal NDT |
| API 510 | Recipientes a presión |
| API 570 | Sistemas de tuberías |
| API 653 | Tanques de almacenamiento |
Personal calificado para realizar inspección visual
La confiabilidad de una inspección visual no depende únicamente de observar una superficie. El inspector debe reconocer indicaciones, interpretar su importancia y registrar los hallazgos de acuerdo con el procedimiento y los criterios aplicables.
Competencias del inspector VT
El personal debe contar con entrenamiento, experiencia y conocimientos acordes con sus responsabilidades. La agudeza visual también es un requisito esencial, junto con la capacidad para utilizar iluminación, instrumentos de medición y equipos de inspección visual.
La calificación puede contemplar diferentes niveles de competencia según el programa utilizado. Cada nivel define responsabilidades relacionadas con la ejecución del ensayo, interpretación de resultados, elaboración de procedimientos o supervisión técnica.
ASNT y API cumplen funciones diferentes. Los esquemas de ASNT están relacionados con la calificación y certificación del personal NDT, mientras que las certificaciones API están orientadas a la inspección de determinados equipos y sistemas en servicio.
Formación especializada en ensayos no destructivos
La preparación continua es clave ante la evolución de los métodos NDT. Empresas especializadas como Lavender International ofrecen formación y certificación en ensayos no destructivos bajo esquemas reconocidos internacionalmente, además de capacitación en técnicas convencionales y avanzadas.
Equipos utilizados en inspección visual
Los equipos utilizados en inspección visual dependen del objetivo del examen, las características del componente y las condiciones de acceso. Desde herramientas sencillas hasta sistemas digitales, su función es mejorar la observación, medición y documentación de las indicaciones.
Herramientas convencionales
Linternas, lupas y espejos permiten mejorar la visibilidad en superficies o zonas de acceso limitado. Galgas, reglas y otros instrumentos de medición ayudan a dimensionar discontinuidades, deformaciones, perfiles de soldadura y características superficiales.
Las cámaras fotográficas también forman parte del trabajo del inspector. Además de registrar una condición, permiten conservar evidencia para comparar cambios durante futuras inspecciones.
Tecnología digital
Las cámaras de alta resolución y los sistemas digitales han mejorado la capacidad de registrar y analizar hallazgos. Las imágenes pueden asociarse con la ubicación del componente, fecha, condición observada y otros datos relevantes.
El uso de software facilita la organización de registros y la trazabilidad de las inspecciones. Esto permite comparar resultados históricos y disponer de información más consistente para evaluar la evolución del activo.
Inspección visual remota según daños
La inspección visual remota amplía el alcance de VT cuando el inspector no puede acceder directamente al área de interés y prevee daños criticos. Además de mejorar el acceso, puede reducir la exposición del personal a espacios confinados, alturas y otras condiciones de riesgo.
Boroscopios, videoscopios y voces de la industria
Los boroscopios y videoscopios permiten observar componentes internos sin necesidad de desmontajes extensos. Se utilizan para examinar zonas de recipientes, tuberías, intercambiadores de calor, cavidades y otros componentes con acceso limitado.
Los videoscopios modernos incorporan cámaras de alta resolución, iluminación y capacidad de registro. Algunos sistemas también permiten realizar mediciones sobre las imágenes, facilitando la documentación y evaluación posterior de las indicaciones.
La inspección visual remota permite examinar componentes internos sin realizar desmontajes extensos. En la entrevista de Inspenet TV, USA Borescopes muestra cómo los boroscopios facilitan el acceso visual a zonas internas y proporcionan evidencia para la evaluación técnica. Ver video de Inspenet TV
Drones, crawlers y robots

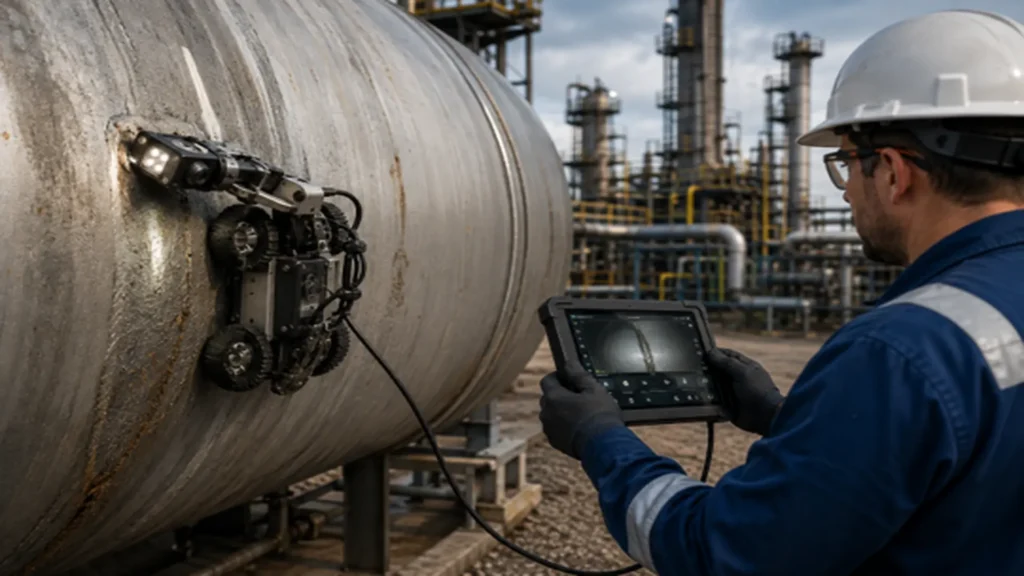

Los drones permiten observar estructuras elevadas, tanques, antorchas y otras áreas donde el acceso convencional puede requerir andamios o trabajos en altura. Los crawlers y robots pueden desplazarse por tuberías, superficies y espacios confinados.
Estas tecnologías no sustituyen el criterio del inspector. Su principal ventaja es llevar los ojos del especialista hasta lugares de difícil acceso o según los daños previstos, mientras generan evidencia digital que puede revisarse, almacenarse y compararse.
Empresas como Eddyfi Technologies han incorporado robótica y sistemas de inspección remota para acceder a componentes industriales y recopilar información en zonas complejas, combinando plataformas robotizadas con diferentes tecnologías NDT.
| Tecnología | Aplicación principal | Activos inspeccionados |
|---|---|---|
| Videoscopio | Inspección de interiores y cavidades | Tuberías, recipientes, intercambiadores, turbinas y componentes internos |
| Drone | Inspección de áreas elevadas y grandes superficies | Tanques, antorchas, chimeneas, estructuras, plataformas y techos |
| Crawler | Desplazamiento sobre superficies o dentro de componentes | Tuberías, tanques, recipientes y estructuras |
| Robot de inspección | Acceso a espacios confinados y zonas complejas | Tanques, recipientes, tuberías, ductos y equipos de proceso |
Inspección y gestión de integridad de activos
Empresas como TEAM Inc. integran servicios NDT convencionales y avanzados con recopilación digital de datos para apoyar programas de integridad. Su plataforma Inspect360 contempla inspección de tanques, válvulas, soldaduras y pérdida de espesor, además de robótica y drones.
VT dentro de un programa de integridad mecánica
La inspección visual aporta mayor valor cuando sus resultados forman parte del historial del activo. Durante la inspección NDT de equipos en servicio, los hallazgos deben documentarse para comparar condiciones, identificar tendencias y orientar futuras evaluaciones.
El proceso puede seguir una secuencia sencilla: inspección visual → hallazgo → documentación → END complementario → evaluación → recomendación de mantenimiento. Así, una indicación visible se convierte en información útil para la integridad de activos y la planificación del mantenimiento.
La comparación con inspecciones anteriores permite determinar si una condición permanece estable o muestra señales de deterioro. Esta trazabilidad ayuda a priorizar recursos y planificar intervenciones según la condición y criticidad del activo.
Ventajas y limitaciones de la inspección visual
La inspección visual destaca por su rapidez y capacidad para proporcionar información inmediata sobre la condición observable de un componente. Además, puede aplicarse durante diferentes etapas de la vida del activo y orientar la selección de otros END.
Su alcance también tiene límites. El acceso, la iluminación, la condición superficial y la competencia del inspector pueden influir en los resultados. Una indicación visible puede requerir técnicas complementarias para determinar su extensión o severidad.
| Ventaja | Limitación |
|---|---|
| Rápida | Depende del acceso |
| Bajo costo relativo | Limitada a condiciones observables |
| Resultado inmediato | Requiere iluminación adecuada |
| Aplicable en servicio | Requiere personal competente |
| Orienta otros END | Puede requerir END complementarios |
Detección temprana de daños y confiabilidad
La detección temprana de daños permite intervenir antes de que una condición evolucione hasta comprometer la seguridad o disponibilidad del activo. Para una operadora, identificar cambios oportunamente facilita pasar de una respuesta reactiva a una intervención planificada.
Conocer la condición real permite priorizar mantenimiento, concentrar recursos en los componentes de mayor atención y reducir la probabilidad de fallas inesperadas. También evita intervenir equipos que todavía pueden continuar operando dentro de condiciones aceptables.
El resultado es una mejor relación entre seguridad, disponibilidad y costos. La información obtenida durante las inspecciones se convierte así en una herramienta para aumentar la confiabilidad y respaldar decisiones de mantenimiento.
Conclusiones
La evolución de los ensayos no destructivos no ha reducido la importancia de la inspección visual. Por el contrario, cámaras digitales, videoscopios, drones y robots han permitido llevar VT hasta lugares que antes exigían mayor tiempo, acceso físico o exposición del personal.
Su verdadero valor está en la capacidad de un inspector competente para reconocer una condición anormal y determinar qué debe ocurrir después. Detectar una indicación a tiempo puede orientar otros END y evitar que un daño avance sin ser evaluado.
La tecnología no sustituye una buena inspección visual; amplía su alcance y aporta información para tomar mejores decisiones sobre seguridad, confiabilidad e integridad de activos.
