Tipos de Ensayos No Destructivos: técnicas y aplicaciones

Los ensayos no destructivos (END) desempeñan un papel fundamental en las operaciones industriales modernas, al permitir la evaluación de materiales, componentes y sistemas sin comprometer su funcionalidad. En sectores como el petróleo y gas, la petroquímica, la generación de energía y la infraestructura, la correcta selección de las técnicas de inspección influye directamente en la confiabilidad de los activos, la seguridad y la eficiencia operativa.

Aunque existe una amplia variedad de métodos de END, cada uno con ventajas y limitaciones específicas, el verdadero desafío para ingenieros y gestores de integridad no radica únicamente en conocer estas técnicas de forma individual, sino en determinar cuál es la más adecuada bajo condiciones reales de operación.

Esta decisión se vuelve especialmente compleja en activos de gran escala, como tuberías, tanques de almacenamiento y sistemas estructurales, donde variables como la accesibilidad, la cobertura y la eficiencia en costos son factores críticos

Principales tipos de Ensayos No Destructivos

Los END abarcan una amplia gama de métodos de inspección diseñados para detectar discontinuidades, evaluar propiedades de los materiales y determinar la integridad estructural. Entre las técnicas más utilizadas se encuentran:

Inspección Visual (VT): El método de inspección visual es el más simple y ampliamente aplicado. La inspección visual se basa en la observación directa o mediante herramientas ópticas para identificar defectos superficiales, corrosión, desalineaciones o deformaciones.

Ultrasonido (UT): El ensayo por ultrasonido utiliza ondas sonoras de alta frecuencia para detectar discontinuidades internas, medir espesores y evaluar la integridad del material. Es ampliamente utilizado en la inspección de soldaduras, monitoreo de corrosión y medición de espesores.

Para entender su evolución y aplicaciones industriales, puedes consultar este análisis sobre ultrasonido industrial.

Radiografía Industrial (RT): Este método emplea rayos X o radiación gamma para generar imágenes de la estructura interna, permitiendo la detección de defectos volumétricos como porosidades, inclusiones y grietas.

Partículas Magnéticas (MT):Aplicable a materiales ferromagnéticos, este método permite detectar discontinuidades superficiales y subsuperficiales mediante la aplicación de campos magnéticos y partículas ferrosas.

Líquidos Penetrantes (PT): Se utiliza para revelar defectos abiertos a la superficie mediante la aplicación de un líquido penetrante que se introduce en las discontinuidades y se vuelve visible tras el revelado.

Corrientes Eddy (ECT): Este método emplea inducción electromagnética para detectar defectos superficiales y cercanos a la superficie, especialmente en materiales conductores

Limitaciones de los END en activos de gran escala

Si bien estas técnicas son altamente efectivas en entornos de inspección controlados, su aplicación en sistemas industriales de gran escala, especialmente en tuberías, presenta importantes desafíos operacionales.

En muchos casos, los métodos tradicionales requieren evaluaciones localizadas punto a punto, lo que limita la cobertura e incrementa significativamente los tiempos de ejecución. En tuberías de larga extensión o sistemas enterrados, este enfoque resulta ineficiente y costoso.

Adicionalmente, las restricciones de acceso como la presencia de aislamiento, instalaciones subterráneas o entornos confinados, pueden reducir considerablemente la efectividad de las estrategias de inspección convencionales.

Limitaciones del ultrasonido convencional en tuberías

El ensayo por ultrasonido (UT) es una de las técnicas de END más confiables y ampliamente utilizadas. Sin embargo, cuando se aplica en sistemas de tuberías extensos, presenta limitaciones importantes.

Los métodos tradicionales de UT requieren contacto directo y mediciones localizadas, lo que implica que cada punto de inspección debe ser accedido de manera individual. En tuberías de gran longitud, esto se traduce en:

• Altos tiempos de inspección
• Incremento de los costos operativos
• Cobertura limitada
• Dependencia de la accesibilidad

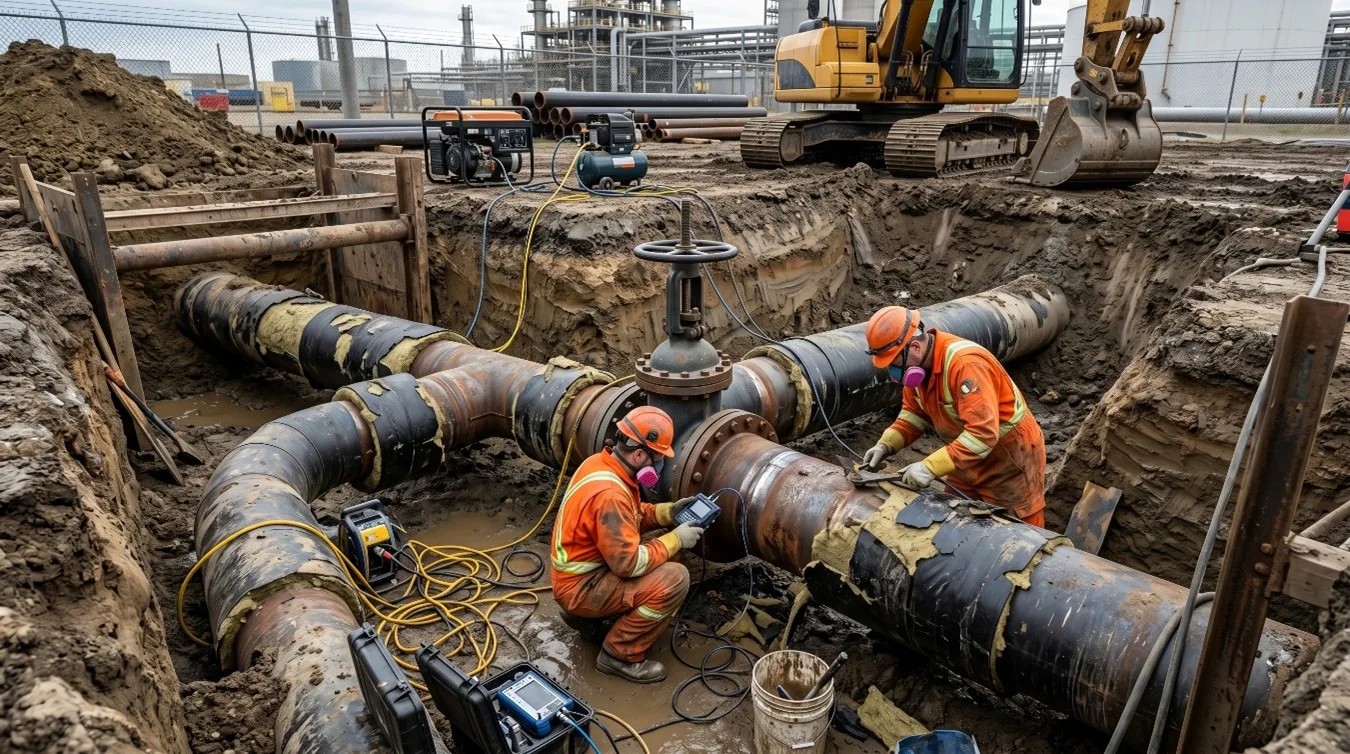

En entornos complejos —como tuberías enterradas o sistemas con aislamiento (CUI)— estas limitaciones pueden afectar significativamente la eficiencia de la inspección y la efectividad de los programas de integridad.

Estas restricciones han llevado a la industria a explorar técnicas más avanzadas capaces de abordar los desafíos de inspección a gran escala

Ultrasonido avanzado para inspección de largo alcance

Para superar estas limitaciones, se han desarrollado tecnologías avanzadas de inspección, como el ensayo por ondas guiadas (Guided Wave Testing, GWT).

A diferencia del ultrasonido convencional, la inspección por ondas guiadas permite evaluar tramos extendidos de tubería desde un único punto de inspección. Esta capacidad mejora significativamente la cobertura, al tiempo que reduce la complejidad operativa.

Las ondas guiadas se propagan a lo largo de la estructura de la tubería, permitiendo la detección de anomalías como:

• Corrosión
• Pérdida de espesor
• Grietas
• Discontinuidades estructurales

Este enfoque resulta especialmente valioso para el screening (barrido) de grandes tramos de tuberías, permitiendo identificar zonas que requieren inspecciones más detalladas.

En este contexto, las tecnologías de ondas guiadas han evolucionado más allá del enfoque tradicional de inspección puntual, incorporando capacidades de monitoreo continuo y análisis en tiempo real. El siguiente contenido, cortesía de Inspenet TV,  muestra cómo estas soluciones están siendo aplicadas en entornos industriales reales:

Tecnología de ondas guiadas en aplicaciones industriales

En la práctica industrial, la inspección mediante ondas guiadas se ha convertido en una herramienta esencial para la gestión de la integridad de tuberías, especialmente en sistemas complejos o de difícil acceso.

Las tecnologías desarrolladas por empresas como Guided Ultrasonics Limited están orientadas a habilitar soluciones de inspección de largo alcance que complementan los métodos convencionales de ensayos no destructivos.

Estos sistemas están diseñados para:

• Incrementar la cobertura de inspección
• Reducir los costos operativos
• Mejorar la planificación de las inspecciones
• Apoyar la toma de decisiones basada en datos

Al integrar el ensayo por ondas guiadas dentro de las estrategias de inspección, los operadores pueden lograr un equilibrio más eficiente entre cobertura y nivel de detalle, optimizando la asignación de recursos en sus programas de integridad.

En este contexto, este tipo de escenarios suele requerir el apoyo de proveedores especializados con experiencia en técnicas avanzadas, particularmente en activos críticos o configuraciones complejas donde la confiabilidad de los datos es determinante para la toma de decisiones.

¿Cuándo debe considerarse la inspección por ondas guiadas?

La inspección por ondas guiadas no sustituye a todos los métodos de ensayos no destructivos. Por el contrario, es una herramienta estratégica que debe aplicarse en condiciones específicas donde las técnicas convencionales presentan limitaciones.

En estos contextos, la selección de la tecnología adecuada y del proveedor especializado no solo impacta la calidad de la inspección, sino también la capacidad de reducir incertidumbre y gestionar el riesgo operativo de manera efectiva.

Los escenarios típicos incluyen:

• Tuberías enterradas donde la excavación no es viable
• Condiciones de corrosión bajo aislamiento (CUI)
• Sistemas de tuberías de larga extensión que requieren inspecciones rápidas de tipo barrido
• Tuberías offshore o costa afuera con accesibilidad limitada
• Zonas con alto riesgo operativo o acceso restringido

En estos casos, la tecnología de ondas guiadas proporciona una capacidad de evaluación inicial (screening o barrido) que permite priorizar inspecciones más detalladas y acciones de mantenimiento

Cómo seleccionar el método de END adecuado

La selección de la técnica de END más adecuada requiere una comprensión integral tanto del activo como de los objetivos de la inspección. Esta decisión debe considerar múltiples factores:

1. Tipo de defecto a detectar

• Superficial vs interno
• Volumétrico vs planar

2. Propiedades del material

• Ferromagnético vs no ferromagnético
• Conductividad

3. Accesibilidad

• Acceso directo vs entornos restringidos
• Presencia de aislamiento o recubrimientos

4. Requerimientos de cobertura

• Inspección localizada vs evaluación de grandes áreas (screening)

5. Restricciones operacionales

• Limitaciones de parada (downtime)
• Consideraciones de seguridad

6. Eficiencia en costos

• Tiempo de inspección
• Asignación de recursos

En muchos casos, el enfoque óptimo consiste en combinar múltiples técnicas de END, utilizando métodos avanzados como las ondas guiadas para evaluaciones de tipo barrido, y técnicas convencionales para inspecciones detalladas

Ingenieros analizando datos de ensayos no destructivos en pantallas digitales dentro de una sala de control industrial, evaluando la integridad de tuberías, mapas de corrosión y r dentro de una sala de control industrial, evaluando la integridad de tuberías, mapas de corrosión y resultados de inspección para la toma de decisiones.

Errores comunes en la selección e implementación de END

Una selección o aplicación inadecuada de los métodos de ensayos no destructivos puede derivar en inspecciones ineficientes y en un aumento del riesgo operativo. Entre los errores más frecuentes se encuentran:

• Depender exclusivamente de una sola técnica de inspección
• Ignorar las limitaciones de accesibilidad
• Subestimar los requerimientos de cobertura de inspección
• No integrar los resultados de inspección en los programas de integridad
• No considerar tecnologías avanzadas cuando son necesarias

Evitar estos errores requiere un enfoque estratégico que alinee las técnicas de inspección con las condiciones reales del activo y los objetivos operacionales.

Integración de END en programas de integridad de activos

Las estrategias modernas de integridad de activos se basan en la inspección sistemática, el monitoreo continuo y la planificación del mantenimiento. En este contexto, los END desempeñan un rol fundamental.

Técnicas como el ensayo por ondas guiadas se integran cada vez más en:

• Programas de Inspección Basada en Riesgo (RBI)
• Estrategias de inspección de tuberías bajo API 570, donde se establecen criterios para la evaluación en servicio
• Sistemas de gestión de corrosión
• Planes de mantenimiento preventivo

Al combinar tecnologías de screening o barridos con métodos de inspección detallada, los operadores pueden optimizar los intervalos de inspección, reducir la incertidumbre y mejorar el desempeño de los activos a largo plazo

Impacto operativo de los END avanzados

La selección adecuada de las técnicas de END tiene un impacto directo en la eficiencia operativa y la gestión de costos.

Los métodos de inspección avanzados, incluyendo el ensayo por ondas guiadas, contribuyen a:

• Reducción del tiempo de inspección
• Disminución de los costos operativos
• Mejora en la detección de defectos críticos
• Optimización en la planificación de mantenimiento
• Incremento de la disponibilidad de los activos

ROI de las estrategias de inspección con END

La implementación de tecnologías avanzadas como el ensayo por ondas guiadas no solo mejora la eficiencia operativa, sino que también genera un impacto directo en el retorno de la inversión (ROI) de los programas de integridad.

Al permitir el barrido de grandes tramos de tuberías desde un solo punto de inspección, esta tecnología reduce significativamente los costos asociados a mano de obra, tiempos de ejecución y accesibilidad a los activos, especialmente en entornos complejos como tuberías enterradas o sistemas con aislamiento.

Adicionalmente, al facilitar la detección temprana de anomalías, permite anticipar fallas potenciales, minimizar paradas no programadas y optimizar la planificación de intervenciones de mantenimiento.

Desde una perspectiva estratégica, esto se traduce en una mejor asignación de recursos, una reducción del riesgo operativo y una mejora en la confiabilidad de los activos, lo que impacta directamente en el desempeño económico del negocio.

En conjunto, estos factores convierten a las soluciones avanzadas de inspección en una inversión de alto valor, más que en un gasto operativo, alineando las decisiones técnicas con los objetivos financieros de la organización.

Desde una perspectiva empresarial, estos beneficios se traducen en una mayor confiabilidad y en la reducción de los costos a lo largo del ciclo de vida del activo, convirtiendo a las soluciones avanzadas de END en una inversión estratégica más que en un gasto operativo

El papel de los END en la toma de decisiones industriales

A medida que los sistemas industriales se vuelven más complejos, el papel de los ensayos no destructivos está evolucionando desde una función puramente de inspección hacia una herramienta de apoyo a la toma de decisiones.

Los ingenieros y gestores de integridad dependen cada vez más de los datos de inspección para:

• Priorizar intervenciones
• Optimizar la asignación de recursos
• Extender la vida útil de los activos
• Mejorar el desempeño en seguridad

En este contexto, la integración de tecnologías avanzadas como la inspección por ondas guiadas se está convirtiendo en un elemento clave dentro de las estrategias modernas de integridad.

Conclusiones

Comprender los diferentes tipos de ensayos no destructivos es necesario, pero el verdadero valor radica en saber cómo y cuándo aplicar cada método.

Las técnicas convencionales como UT, RT y PT siguen siendo herramientas fundamentales. Sin embargo, en escenarios industriales complejos —particularmente en sistemas de tuberías, se requieren tecnologías avanzadas para superar las limitaciones operacionales.

La inspección por ondas guiadas representa uno de estos avances, permitiendo evaluaciones eficientes de largo alcance (screening) y respaldando programas de gestión de integridad más efectivos.

Para los operadores que enfrentan desafíos de inspección a gran escala, la integración de soluciones avanzadas en sus estrategias de inspección ya no es opcional, sino una necesidad. En este contexto, trabajar con proveedores especializados como Guided Ultrasonics Limited puede contribuir a una planificación de inspección más eficiente, una mayor cobertura y una mejora en la confiabilidad de los activos a largo plazo.

Referencias

1. American Society for Nondestructive Testing. (n.d.). NDT methods. ASNT. https://www.asnt.org/what-is-nondestructive-testing/methods
2. American Society for Nondestructive Testing. (n.d.). Visual testing (VT) method for NDT inspections. ASNT. https://www.asnt.org/what-is-nondestructive-testing/methods/visual-testing
3. International Organization for Standardization. (2021). ISO 9712:2021: Non-destructive testing — Qualification and certification of NDT personnel. ISO.
4. American Petroleum Institute. (2024). API Standard 570: Piping inspection code: In-service inspection, rating, repair, and alteration of piping systems (5th ed.).
5. Guided Ultrasonics Limited. (n.d.). Guided wave inspection. Guided Ultrasonics Limited. https://www.guided-ultrasonics.com/inspection/
6. Guided Ultrasonics Limited. (n.d.). Guided Wave Testing (GWT). Guided Ultrasonics Limited. https://www.guided-ultrasonics.com/technology/
7. Lowe, M. J. S., Alleyne, D. N., & Cawley, P. (2006). Long range guided wave inspection usage: Current commercial capabilities and research directions. Imperial College London / Guided Ultrasonics Limited. https://www.guided-ultrasonics.com/wp-content/uploads/2023/02/Lowe-2006-Long-Range-GW-Review.pdf
8. International Committee for Non-Destructive Testing. (2024). ICNDT guide to qualification and certification of personnel for NDT. ICNDT. https://www.icndt.org/ICNDT%20Guidelines%202024.pdf
9. Guided Ultrasonics Limited. (n.d.). Screening for cost-effective NDT. Guided Ultrasonics Limited. https://www.guided-ultrasonics.com/inspection/screening/
