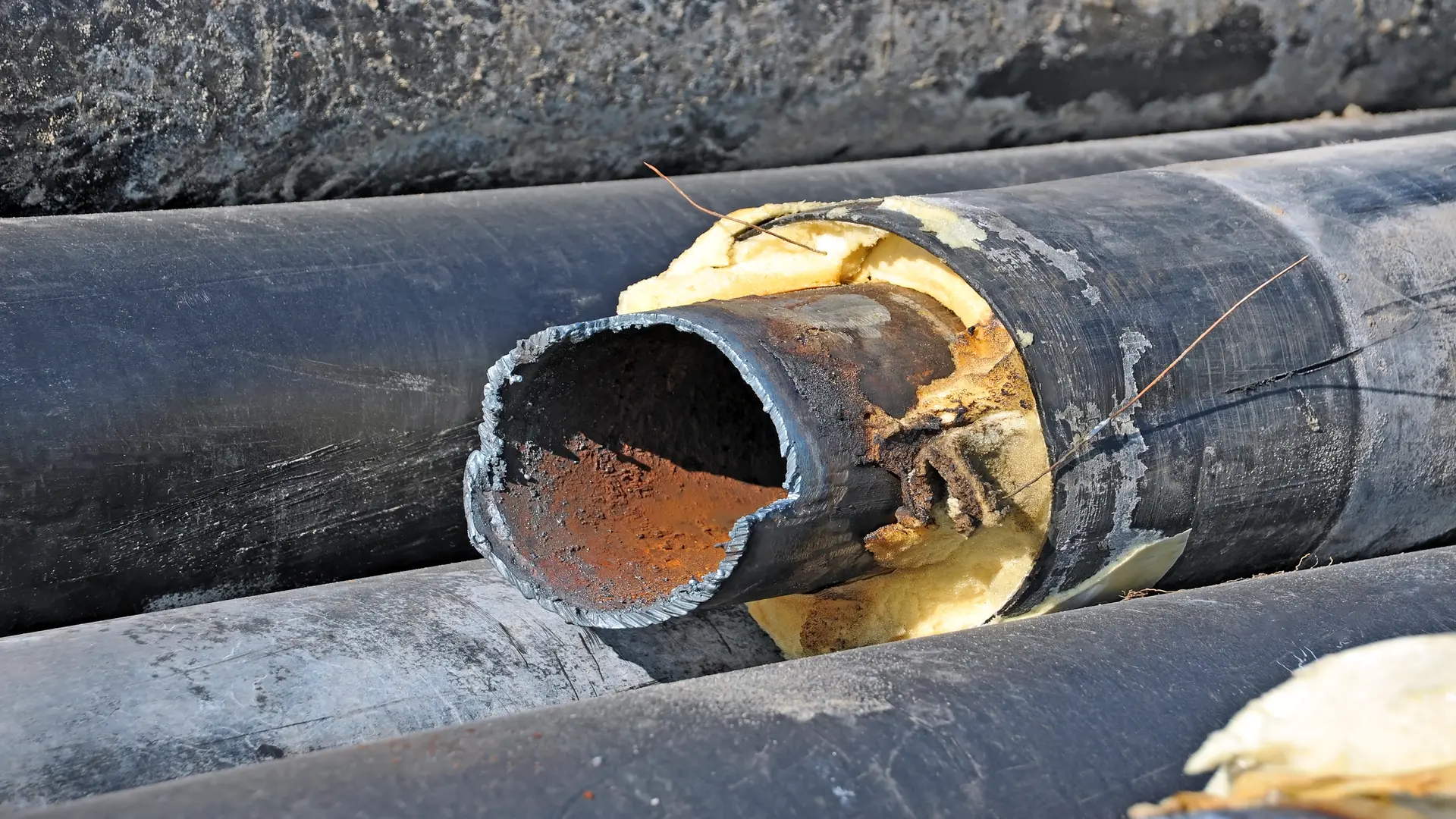

CUI en acero inoxidable: cloruros, SCC y métodos de inspección

La Corrosión bajo aislamiento (CUI) es uno de los desafíos más críticos, silenciosos y costosos en la gestión de integridad de activos dentro de las industrias química, petroquímica y de generación de energía. Aunque históricamente las estrategias de mitigación se han centrado en el acero al carbono debido a su evidente pérdida de espesor generalizada, el CUI en acero inoxidable presenta un comportamiento químico, metalúrgico y mecánico completamente distinto.

En estos materiales aleados, el fenómeno no se manifiesta con grandes volúmenes de óxido expansivo, sino a través de mecanismos de daño localizados y microscópicos que pueden derivar en fallas estructurales catastróficas y repentinas sin previo aviso.

CUI en acero inoxidable: Riesgos y cloruros

A diferencia de los aceros ferríticos, los aceros inoxidables (especialmente las series austeníticas como el 304/304L y 316/316L) basan su resistencia a la corrosión en la formación de una capa pasiva de óxido de cromo de apenas unos nanómetros de espesor. El riesgo principal del CUI en este tipo de metalurgia no es el adelgazamiento de pared por corrosión uniforme, sino la ruptura localizada de esta película protectora en ambientes confinados, húmedos y contaminados con halógenos.

El rango de temperatura es un factor significativo en el mecanismos de degradación en aceros inoxidables:

• Límite de temperatura: El riesgo de CUI y agrietamiento ocurre a partir de los 50∘C a 60∘C.
• Rango crítico de severidad: La ventana de mayor peligro se consolida entre los 60∘C y 150∘C.

En este rango térmico, el agua atrapada evaporada concentra las sales disueltas, creando el escenario perfecto para el ataque químico. Sobre la superficie del metal. A temperaturas superiores a 150 °C, el agua tiende a evaporarse de forma instantánea antes de tocar la pared del equipo, lo que disminuye el riesgo de CUI, a menos que existan condiciones de operación cíclica o discontinuidades en el aislamiento que permitan la condensación local.

¿Qué causa el CUI en acero inoxidable? La combinación letal de tres factores: la presencia de humedad constante, altas temperaturas y, el detonante principal, los iones de cloruro.

Cómo los cloruros activan CUI y SCC

El efecto de los cloruros en el aislamiento térmico es el verdadero acelerador del problema. El agua que penetra el sistema de aislamiento (ya sea por lluvia, sistemas contra incendios o condensación) muchas veces arrastra cloruros del ambiente exterior, especialmente en zonas costeras o industriales. Además, algunos materiales de aislamiento antiguos o de baja calidad pueden lixiviar cloruros directamente al humedecerse.

Cuando esta solución salina entra en contacto con la superficie caliente del acero, el agua se evapora y los cloruros se concentran. Esto rompe la capa pasiva de cromo que protege al inoxidable, iniciando picaduras profundas.

Mecanismos de degradación en aceros inoxidables

Para comprender la gravedad del CUI en estas aleaciones, es necesario desglosar los mecanismos de degradación específicos que ocurren bajo la interfase metal-aislamiento:

1. Corrosión por Picaduras (Pitting Corrosion): Ocurre cuando los iones de cloruro rompen la capa pasiva en puntos nanométricos específicos (defectos cristalinos, inclusiones de sulfuro de manganeso o discontinuidades metalúrgicas). Una vez rota la capa, se forma una celda galvánica microscópica donde el fondo de la picadura actúa como un ánodo muy pequeño y el resto de la superficie pasiva como un cátodo gigante. Esto acelera la disolución del metal hacia el fondo, creando cavidades ocultas y profundas.
2. Corrosión en Rendijas o Cavidades (Crevice Corrosion): El aislamiento térmico en contacto directo con la superficie del acero inoxidable genera inherentemente miles de micro-rendijas mecánicas. En estas zonas, el acceso de oxígeno está severamente restringido. Al agotarse el oxígeno disuelto dentro de la rendija, se detiene la repasivación del material, mientras que la hidrólisis de los giones metálicos disueltos acidifica localmente el medio (bajando el pH a niveles drásticamente ácidos), lo que destruye la estabilidad del acero inoxidable en esa cavidad.
3. Agrietamiento por Corrosión bajo Tensión inducido por Cloruros (Cl-SCC): Es el mecanismo final y más peligroso. Se define como la interacción simultánea de tres factores: un material susceptible (como los aceros austeníticos con contenidos de níquel entre el 8% y el 12%), un medio ambiente agresivo (concentración de cloruros y temperatura mayor a 50∘C) y la presencia de esfuerzos de tensión (esfuerzos residuales de soldadura, conformado en frío, o esfuerzos térmicos y operativos). Las grietas suelen originarse en el fondo de una picadura o rendija y se propagan de forma ramificada y transgranular (atravesando los granos del metal), destruyendo la continuidad mecánica del componente.

Efecto de los cloruros en el aislamiento térmico

Mecanismo de transporte de los cloruros

El sistema de aislamiento actúa como un medio absorbente capaz de retener humedad y acumular agentes químicos agresivos por dos vías principales:

• Fuentes externas (Ingreso atmosférico): El agua de lluvia, los sistemas contra incendios, el vapor de proceso o la condensación ambiental penetran a través de juntas mal selladas, válvulas o chaquetas protectoras dañadas. En entornos costeros o complejos industriales (cerca de torres de enfriamiento), esta agua ya viaja cargada con iones de cloruro disueltos provenientes de la atmósfera.
• Fuentes internas (Lixiviación del propio material): Ciertos materiales aislantes de especificaciones antiguas o de baja calidad (como algunas lanas minerales o silicatos de calcio) contienen de forma intrínseca impurezas de cloruros y fluoruros libres como residuo de su proceso de fabricación. Cuando el agua penetra y humedece el aislamiento, interactúa con la estructura interna y extrae químicamente mediante lixiviación estos halógenos solubles, transportándolos hacia la superficie del metal.

Gradiente térmico y concentración por evaporación

Cuando el agua contaminada viaja a través del espesor del aislamiento, se desplaza a lo largo de un gradiente térmico severo: pasa desde la temperatura ambiental de la chaqueta exterior hasta la temperatura de operación del equipo en la superficie del metal (típicamente en la zona crítica de 60∘C y 150∘C.

Al aproximarse a la pared caliente del acero, ocurre un fenómeno de separación física:

1. Evaporación selectiva: El agua líquida cambia de fase de forma continua al alcanzar su punto de ebullición debido al calor transferido, escapando a través de los poros del aislamiento en forma de vapor libre de solutos.
2. Deposición e insolubilidad: Los iones de cloruro no se evaporan. Al perderse el solvente, las sales de cloruro remanentes se precipitan y se depositan de manera directa sobre la superficie del acero inoxidable.

El ciclo dinámico de humedecimiento y secado

Debido a paradas de mantenimiento, fluctuaciones de proceso o ciclos climáticos térmicos, el sistema experimenta fases sucesivas de humedecimiento y secado:

• Durante la fase de humedecimiento: El agua líquida de nuevo ingreso disuelve los cloruros depositados previamente y arrastra nuevos iones desde la periferia del aislante, acumulándolos en la zona de contacto.
• Durante la fase de secado: La evaporación forzada por la temperatura operativa retira el agua, dejando una costra de sales con una concentración exponencialmente mayor.

Este ciclo continuo actúa como un mecanismo de acumulación química que eleva la concentración local de cloruros desde trazas diluidas (medidas en partes por millón) en el fluido original, hasta soluciones salinas sobresaturadas en la interfase metal-aislamiento.

Mecanismo de despasivación local

El resultado de este confinamiento y concentración extrema es la alteración drástica del microambiente electroquímico sobre la superficie del acero inoxidable. Cuando la concentración local de cloruros supera el límite crítico del material a temperaturas superiores a los 50∘C, estos halógenos destruyen la estabilidad de la película nanométrica de óxido de cromo (capa pasiva). Ante la ausencia de oxígeno molecular libre bajo el aislamiento denso para regenerar dicha capa protectora, se desencadena de manera irreversible la corrosión localizada por picaduras y rendijas, sirviendo como sitio de inicio para el agrietamiento por corrosión bajo tensión (SCC).

Métodos de inspección para CUI en inoxidables

La inspección NDT (Ensayos No Destructivos) orientada a la detección de CUI en acero inoxidable requiere un enfoque diametralmente opuesto al del acero al carbono. Técnicas convencionales como la medición de espesores por ultrasonido convencional (UT) por puntos son completamente ineficaces, ya que es imposible adivinar dónde se está ramificando una microfisura o dónde se ubica una picadura milimétrica.

Técnicas sin retirar aislamiento

¿Cómo detectar corrosión sin quitar el aislamiento?

Para responder a esta pregunta; se aplican técnicas avanzadas que barren grandes áreas en busca de humedad o defectos internos. Los principales métodos que detectan CUI bajo aislamiento incluyen:

• Radiografía Computarizada / Digital de Flujo Abierto (Real-Time Radiography): Utiliza fuentes de rayos X o gamma de baja energía combinadas con intensificadores de imagen digitales para escanear tuberías en tiempo real. Aunque en inoxidables no busca pérdida de espesor, es sumamente efectiva para identificar perfiles de acumulación de agua, fallas en los soportes internos y condensación oculta dentro de la chaqueta protectora.
• Corrientes Inducidas Pulsadas (PEC): Esta técnica NDT induce campos electromagnéticos penetrantes a través de la chaqueta de aluminio o acero inoxidable del aislamiento. PEC promedia el espesor remanente del componente. En aceros inoxidables (que son materiales no magnéticos), su aplicación es más compleja y se enfoca en detectar anomalías conductivas o variaciones volumétricas gruesas, sirviendo como un indicador de zonas de sospecha.
• Humedad por Neutrones y Termografía Infrarroja: Son técnicas indirectas. La termografía identifica pérdidas de calor anormales causadas por un aislamiento empapado de agua. El medidor de neutrones emite neutrones rápidos que pierden energía al colisionar con los átomos de hidrógeno del agua atrapada. Ambas técnicas señalan con precisión matemática los “puntos húmedos” que deben ser priorizados para inspección directa.

En el siguiente video, Eddyfi Technologies presenta la sonda de matriz de Corrientes de Foucault Pulsadas (PECA). Esta solución de alta eficiencia está diseñada específicamente para la inspección de corrosión bajo aislamiento (CUI) en tuberías aisladas, permitiendo optimizar los tiempos de escaneo gracias a su avanzada tecnología de matriz de sensores.

Técnicas de inspección retirando aislamiento

Una vez localizadas las zonas de condensación o sospecha, se remueve el aislamiento para buscar específicamente picaduras y agrietamiento (SCC) mediante:

• Corrientes Inducidas por Arreglo de Fases (ECA): Utiliza múltiples bobinas electromagnéticas activadas secuencialmente para mapear la superficie del acero inoxidable. Es excepcionalmente sensible para detectar grietas subsuperficiales y superficiales por SCC, incluso a través de capas delgadas de recubrimiento protector, midiendo la longitud y severidad del agrietamiento.
• Ultrasonido de Arreglo de Fases (PAUT) y Full Matrix Capture (FMC/TFM): Permite introducir ondas ultrasónicas angulares al material para detectar la presencia de grietas transgranulares por SCC, permitiendo dimensionar su profundidad dentro de la pared del equipo para evaluar si el activo califica para criterios de Aptitud para el Servicio (Fitness-for-Service).

Si se sospecha de agrietamiento y se retira el aislamiento en zonas críticas, las técnicas no destructivas para detectar CUI y microfisuras por SCC cambian a métodos de superficie de alta sensibilidad, como las Corrientes Inducidas por Arreglo de Fases (ECA) o el Ultrasonido de Arreglo de Fases (PAUT).

Prevención del agrietamiento por cloruros y SCC

La mitigación exitosa del CUI y del SCC en aceros inoxidables no puede depender exclusivamente de la inspección; debe ser integrada desde la fase de diseño y selección de materiales. Las estrategias de ingeniería se dividen en control de esfuerzos, barreras químicas y control del medio aislante:

1. Agrietamiento por cloruros (Control ambiental)

• Especificación estricta de aislantes: Utilizar únicamente materiales de aislamiento hidrófugos (que repelen activamente el agua) y que cumplan rigurosamente con la norma ASTM C795. Esta norma garantiza que el material tiene niveles de cloruros y fluoruros lixiviables tan bajos que se sitúan de manera segura dentro de la curva de aceptación química de los aceros inoxidables.
• Uso de inhibidores de corrosión: Implementar aislamientos que incorporen de fábrica inhibidores basados en silicatos de sodio. Estos silicatos lixivian junto con los cloruros y compiten por los sitios activos en la superficie del acero inoxidable, formando una película vítrea protectora temporal que neutraliza el ataque de los halógenos.

2. Agrietamiento por corrosión bajo tensión (Esfuerzos y recubrimientos)

• Sistemas de pintura de alta integridad: La regla de oro moderna de la norma NACE SP0198 dicta que todo acero inoxidable que opere en el rango crítico de 50∘C a 150∘C debe ser recubierto antes de instalar el aislamiento. Se especifican recubrimientos epóxicos fenólicos de curado a alta temperatura o revestimientos de Aluminio Inerte en Matriz Polimérica (TAC). Estos actúan como una barrera física absoluta; si el agua con cloruros penetra el aislamiento, choca contra la pintura y nunca entra en contacto con la superficie del metal susceptible.
• Alivio de esfuerzos residuales: Dado que el SCC requiere tensiones de tracción, reducir los esfuerzos residuales mediante tratamientos térmicos de alivio post-soldadura (PWHT) adecuados, o mediante técnicas de granallado (peening) para inducir esfuerzos de compresión superficiales, disminuye drásticamente la susceptibilidad al agrietamiento por cloruros.
• Barreras de lámina de aluminio: En algunas aplicaciones, se envuelve la tubería de acero inoxidable con una lámina delgada de aluminio puro antes de colocar el aislamiento. El aluminio actúa como un ánodo de sacrificio galvánico, protegiendo catódicamente al acero inoxidable y absorbiendo el ataque de los cloruros incidentes.

Conclusiones

El fenómeno de Corrosión bajo Aislamiento (CUI) en aceros inoxidables austeníticos difiere radicalmente del acero al carbono. En lugar de una pérdida de espesor uniforme y visible, el daño se manifiesta mediante mecanismos localizados como la corrosión por picaduras y en rendijas, sirviendo como sitios de inicio para el agrietamiento por corrosión bajo tensión inducido por cloruros (Cl-SCC), el cual provoca fallas estructurales repentinas y catastróficas.

El gradiente térmico operativo es el principal motor cinético del problema. Mientras que el límite de activación del Cl-SCC se sitúa entre los 50 °C y los 60 °C, la ventana crítica de máxima severidad se consolida entre los 60 °C y los 150 °C, rango donde los ciclos de humedecimiento y secado generan soluciones salinas sobresaturadas en la interfase metal-aislamiento.

La mitigación efectiva del CUI y SCC no puede depender exclusivamente de los planes de inspección. Requiere una estrategia de control multifactorial desde la fase de diseño que combine el uso de recubrimientos de barrera de alta integridad (bajo la norma NACE SP0198), la selección de aislamientos hidrófugos con bajo contenido de halógenos lixiviables (según ASTM C795) y la reducción de los esfuerzos mecánicos de tensión.

La inspección convencional por ultrasonido por puntos es obsoleta para el mapeo de este fenómeno en inoxidables. La gestión de integridad exige la aplicación de estrategias de técnicas innovadoras sin retiro de aislamiento (como Radiografía Digital de Flujo Abierto o termografía) para localizar la retención de humedad, seguidas de métodos avanzados de caracterización superficial y volumétrica (como Corrientes Inducidas por Arreglo de Fases – ECA y PAUT) para dimensionar las microfisuras por SCC.
