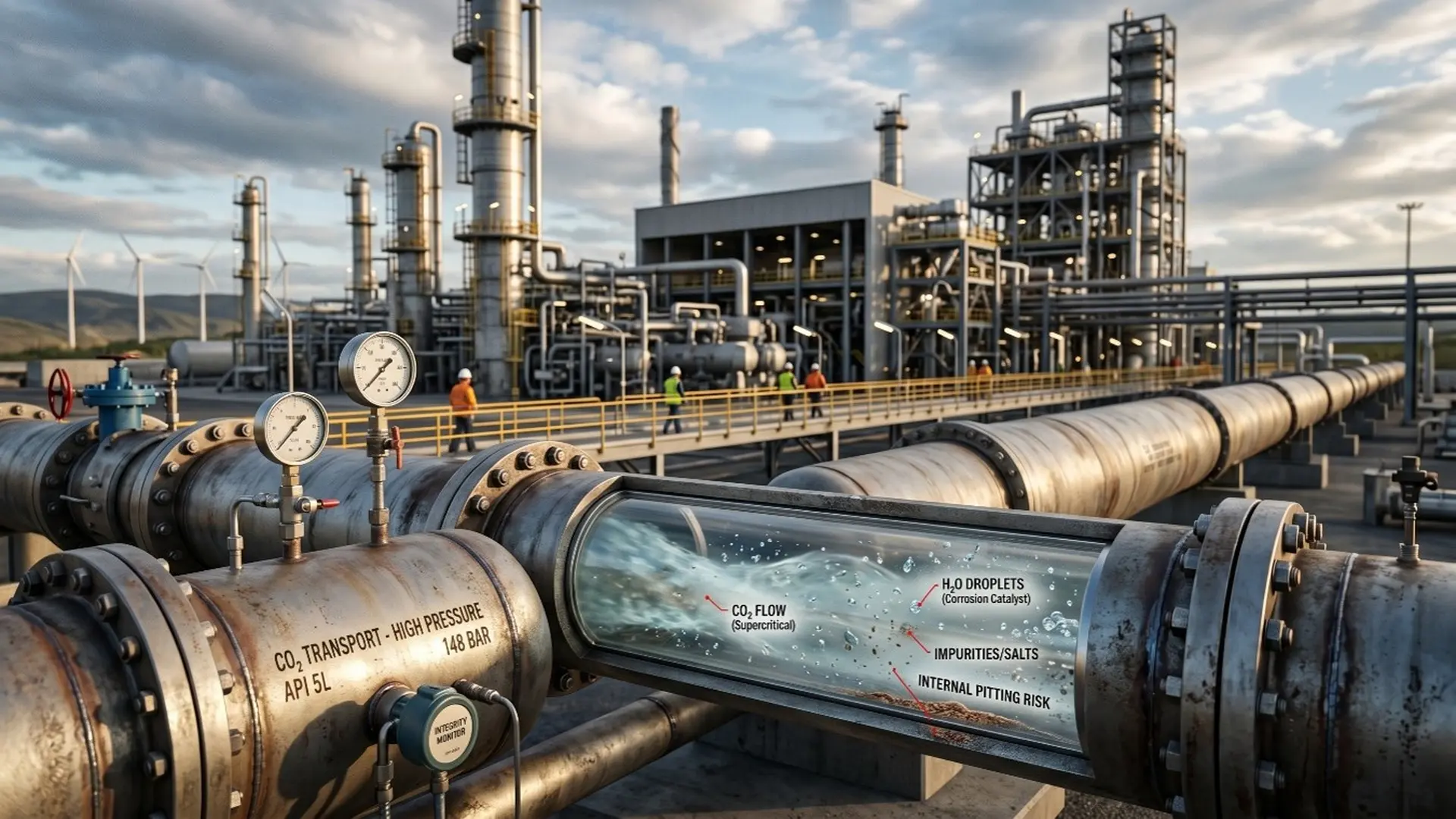

Corrosión en ductos de CO₂ para proyectos CCUS

La captura, utilización y almacenamiento de carbono (CCUS) se ha consolidado como una de las principales estrategias para reducir las emisiones industriales de CO₂ y avanzar hacia los objetivos globales de descarbonización. Sin embargo, mientras gran parte de la atención se centra en las tecnologías de captura y almacenamiento, existe un desafío menos visible que puede comprometer la seguridad, la confiabilidad y la viabilidad económica de estos proyectos: la corrosión en ductos de CO₂.

El transporte de dióxido de carbono constituye el vínculo crítico entre las instalaciones de captura y los sitios de utilización o almacenamiento geológico. Actualmente, miles de kilómetros de ductos transportan CO₂ en distintas regiones del mundo, y diversos organismos internacionales proyectan una expansión significativa de esta infraestructura durante las próximas décadas para satisfacer la creciente demanda de proyectos CCUS. Sin embargo, muchos operadores continúan asociando erróneamente el CO₂ con un fluido relativamente inerte desde el punto de vista corrosivo.

La realidad es más compleja. Cuando pequeñas cantidades de agua, oxígeno, sulfuro de hidrógeno (H₂S), dióxido de azufre (SO₂) u otras impurezas ingresan al sistema, pueden desencadenar reacciones químicas que favorecen la formación de ácido carbónico y otros compuestos altamente agresivos para los materiales de construcción. Bajo determinadas condiciones operacionales, estos mecanismos pueden acelerar el deterioro interno de los ductos y aumentar el riesgo de fallas prematuras.

Comprender cómo se desarrolla la corrosión en ductos de CO₂ y cuáles son las estrategias más efectivas para controlarla es esencial para garantizar la integridad de la infraestructura CCUS. Este artículo analiza los principales mecanismos de daño, los factores que influyen en su aparición y las prácticas de ingeniería utilizadas para minimizar los riesgos asociados al transporte de CO₂.

¿Qué es CCUS?

Antes de profundizar en los desafíos asociados a la corrosión en ductos de CO₂, es importante comprender qué significa CCUS y por qué esta tecnología está adquiriendo un papel estratégico en la industria energética. Las siglas CCUS (Carbon Capture, Utilization and Storage) corresponden a Captura, Utilización y Almacenamiento de Carbono, un conjunto de procesos diseñados para capturar el dióxido de carbono (CO₂) generado por actividades industriales, evitar su liberación a la atmósfera y gestionarlo de forma segura para reducir la huella de carbono de sectores intensivos en energía.

Dependiendo de la aplicación, el CO₂ capturado puede utilizarse en procesos industriales, en operaciones de recuperación mejorada de petróleo (Enhanced Oil Recovery, EOR) o almacenarse permanentemente en formaciones geológicas profundas. A medida que gobiernos, operadores y compañías energéticas avanzan en sus objetivos de descarbonización, la infraestructura necesaria para transportar grandes volúmenes de CO₂ se está convirtiendo en uno de los componentes más críticos de los proyectos CCUS, planteando nuevos desafíos técnicos relacionados con la integridad mecánica, la selección de materiales y el control de la corrosión.

¿Por qué los proyectos CCUS dependen del transporte de CO₂?

La captura, utilización y almacenamiento de carbono (CCUS, por sus siglas en inglés) comprende un conjunto de tecnologías diseñadas para reducir las emisiones de dióxido de carbono provenientes de instalaciones industriales, centrales eléctricas y otros procesos con alta intensidad de carbono. Su objetivo es evitar que grandes volúmenes de CO₂ lleguen a la atmósfera, contribuyendo así a los esfuerzos globales de descarbonización sin comprometer la continuidad de sectores esenciales como el petróleo y el gas, la petroquímica, el cemento, el acero o la generación eléctrica.

Sin embargo, la captura de carbono representa solo el primer paso de una cadena operativa mucho más compleja. Una vez separado de los gases de proceso, el CO₂ debe acondicionarse para su transporte mediante sistemas de compresión que reducen su volumen y facilitan su movilización a largas distancias. Posteriormente, este fluido es transportado a través de una infraestructura CCUS compuesta por ductos, estaciones de bombeo, sistemas de monitoreo y puntos de transferencia diseñados para operar bajo condiciones específicas de presión y temperatura.

Desde una perspectiva operativa, la secuencia puede visualizarse como un proceso continuo:

Captura → Compresión → Transporte → Inyección.

En algunos proyectos, el CO₂ transportado puede utilizarse en aplicaciones industriales o en operaciones de recuperación mejorada de petróleo (EOR). En otros casos, es inyectado en formaciones geológicas profundas para su almacenamiento permanente.

A medida que aumenta el número de proyectos CCUS a escala comercial, el transporte de CO₂ se consolida como uno de los elementos más críticos de toda la cadena de valor. La confiabilidad de esta infraestructura determinará no solo la eficiencia de los sistemas de captura, sino también la seguridad, sostenibilidad y rentabilidad de las futuras redes de gestión de carbono.

Precisamente porque el transporte constituye el enlace entre la captura y el almacenamiento, cualquier mecanismo que comprometa la integridad de los ductos puede afectar el desempeño global del proyecto CCUS. Entre estos riesgos, la corrosión interna representa una de las amenazas más relevantes para la confiabilidad a largo plazo de esta infraestructura.

Cómo se forma la corrosión en ductos de CO₂

La corrosión en ductos de CO₂ no depende únicamente de la presencia del dióxido de carbono. En realidad, su desarrollo está condicionado por la composición del fluido transportado, la presencia de agua y las condiciones operacionales del sistema. Comprender esta interacción es fundamental para diseñar estrategias efectivas de integridad mecánica en proyectos CCUS.

El comportamiento del CO₂ seco

En condiciones ideales, cuando el CO₂ transportado se mantiene suficientemente seco y libre de agua líquida, el riesgo de corrosión interna es relativamente bajo. Esto se debe a que el dióxido de carbono seco, incluso a altas presiones, no posee por sí mismo la capacidad de atacar significativamente las superficies metálicas de los ductos de acero al carbono. Por esta razón, los sistemas de transporte de CO₂ suelen incorporar estrictos requisitos de deshidratación para limitar el contenido de agua y evitar la formación de fases líquidas corrosivas durante la operación.

Formación de ácido carbónico en presencia de agua

La situación cambia radicalmente cuando pequeñas cantidades de agua ingresan al sistema. Al entrar en contacto con el CO₂, se produce una reacción química que genera ácido carbónico:

CO₂ + H₂O → H₂CO₃

Aunque se trata de un ácido débil, su presencia puede reducir el pH del medio y favorecer procesos de corrosión generalizada o localizada. Dentro del ducto, esta condición puede intensificarse en zonas de baja velocidad de flujo, puntos bajos donde se acumulan condensados o regiones donde ocurren cambios de presión y temperatura. Con el tiempo, estas áreas pueden convertirse en focos de degradación que comprometan la integridad de la línea.

Impacto de las impurezas

La agresividad del entorno corrosivo aumenta considerablemente cuando el flujo de CO₂ contiene impurezas provenientes de los procesos de captura o compresión. Compuestos como el sulfuro de hidrógeno (H₂S), el dióxido de azufre (SO₂), los óxidos de nitrógeno (NOx) y el oxígeno pueden reaccionar con el agua para formar ácidos aún más corrosivos que el ácido carbónico. Incluso concentraciones relativamente bajas pueden acelerar la corrosión localizada, incrementar el riesgo de picaduras y afectar zonas críticas como soldaduras y áreas afectadas por el calor.

Por esta razón, el control de la calidad del CO₂ y la gestión del contenido de agua constituyen dos de los pilares fundamentales para garantizar la integridad de los ductos utilizados en proyectos CCUS.

Principales mecanismos de daño en sistemas de CO₂

La presencia de agua e impurezas en las corrientes de CO₂ puede dar origen a diversos mecanismos de degradación que afectan la integridad de los ductos. Aunque la severidad dependerá de factores como la composición del fluido, la temperatura, la presión y la velocidad de flujo, la experiencia operacional y documentos de referencia como API 571 han identificado varios mecanismos de daño recurrentes en sistemas que transportan dióxido de carbono.

Corrosión uniforme

La corrosión uniforme ocurre cuando la superficie interna del ducto experimenta una pérdida relativamente homogénea de material. En sistemas de CO₂ húmedo, este fenómeno suele estar asociado a la formación de ácido carbónico, que reduce gradualmente el espesor de pared. Aunque es uno de los mecanismos más predecibles y fáciles de monitorear mediante mediciones de espesor por ultrasonido, puede comprometer significativamente la vida útil del activo si no se controla adecuadamente.

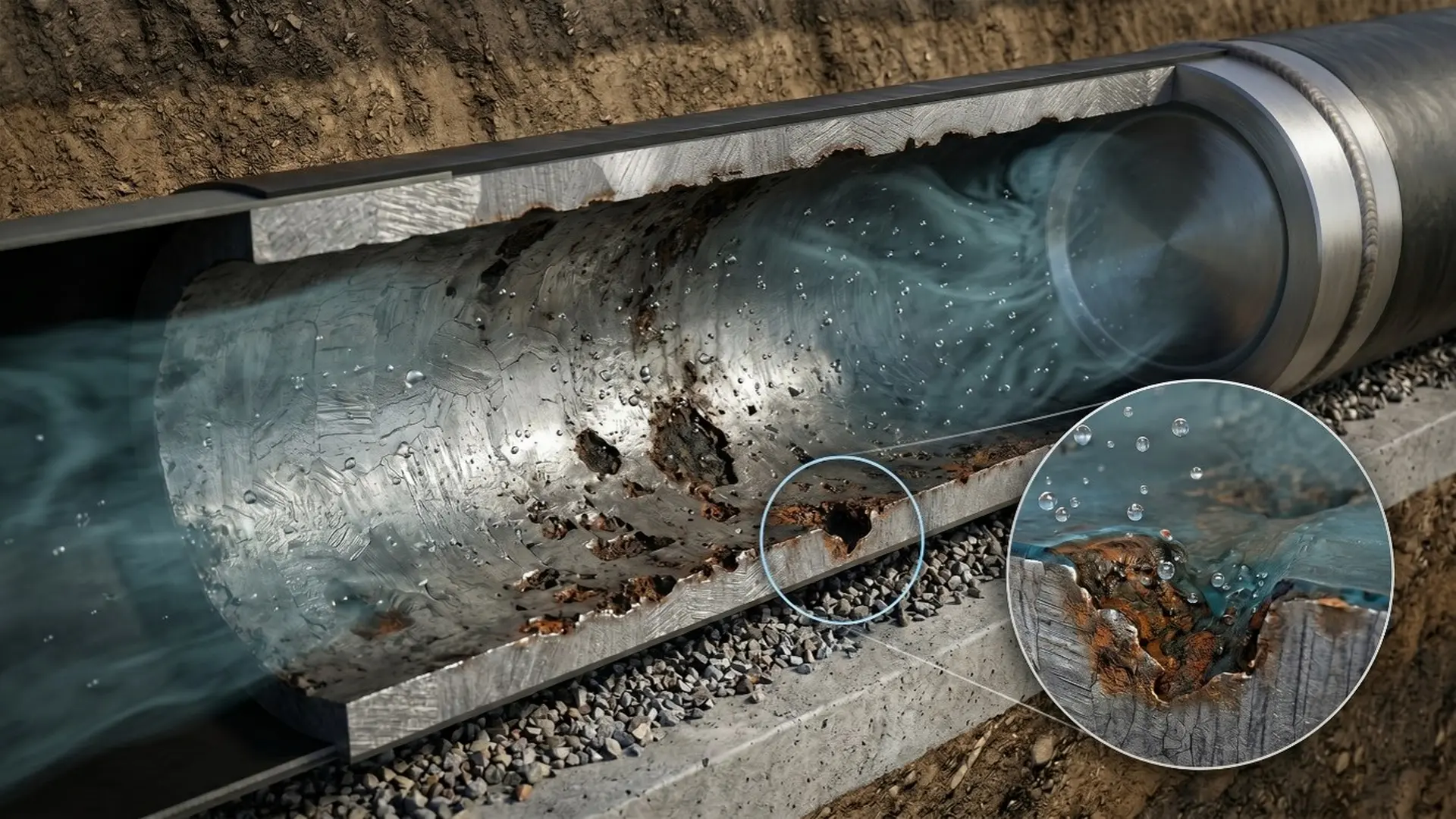

Corrosión localizada y pitting

Desde el punto de vista de la integridad mecánica, la corrosión localizada representa una amenaza mucho más crítica. La presencia de depósitos, zonas de estancamiento o concentraciones de impurezas puede generar ataques altamente focalizados que originan picaduras profundas (pitting) en períodos relativamente cortos. Este mecanismo es especialmente peligroso porque pequeñas pérdidas de material pueden evolucionar rápidamente hacia perforaciones o fugas difíciles de detectar mediante inspecciones convencionales.

Daño en soldaduras y zonas afectadas por calor

Las soldaduras y las zonas afectadas por el calor (HAZ) constituyen áreas particularmente sensibles debido a las variaciones microestructurales generadas durante la fabricación. Diferencias locales en composición química, dureza o resistencia a la corrosión pueden favorecer ataques preferenciales en estas regiones. Diversos estudios y experiencias de campo han demostrado que estas discontinuidades suelen concentrar algunos de los daños más severos observados en sistemas de transporte de CO₂.

Erosión-corrosión en condiciones de flujo

Cuando el flujo transporta partículas sólidas, gotas líquidas o presenta elevadas velocidades, puede desarrollarse un mecanismo combinado de erosión-corrosión. En estas condiciones, la acción mecánica del flujo elimina continuamente las capas protectoras formadas sobre la superficie metálica, exponiendo material fresco al ataque corrosivo. El resultado es una aceleración significativa de la pérdida de espesor, particularmente en codos, reducciones, válvulas y otros puntos donde se producen cambios bruscos en la dinámica del flujo.

La identificación temprana de estos mecanismos constituye uno de los pilares de los programas modernos de integridad mecánica promovidos por organismos como AMPP y reflejados en las metodologías de evaluación de daño utilizadas por la industria energética.

Selección de materiales para transporte de CO₂

La selección de materiales representa uno de los factores más determinantes para la confiabilidad y viabilidad económica de los sistemas de transporte de CO₂. Aunque los mecanismos de corrosión pueden mitigarse mediante controles operacionales y monitoreo, la elección incorrecta del material puede incrementar significativamente los costos de mantenimiento, reparación e incluso provocar fallas prematuras en la infraestructura.

Cuando es suficiente el acero al carbono

El acero al carbono (Carbon Steel) continúa siendo el material más utilizado en ductos de CO₂ debido a su disponibilidad, facilidad de fabricación y costo relativamente bajo. Cuando el dióxido de carbono cumple estrictas especificaciones de pureza y el contenido de agua se mantiene por debajo de los límites establecidos durante el diseño, este material puede ofrecer un desempeño satisfactorio durante décadas de operación. Por esta razón, la mayoría de los proyectos CCUS priorizan la deshidratación del CO₂ como primera barrera de protección contra la corrosión.

Cuando considerar aleaciones resistentes a la corrosión

La presencia de agua, oxígeno, H₂S, SO₂ u otras impurezas puede modificar drásticamente el comportamiento corrosivo del sistema. En estos escenarios, los materiales conocidos como CRA (Corrosion Resistant Alloys), incluyendo determinados aceros inoxidables (Stainless Steel) y aleaciones de níquel, ofrecen una resistencia significativamente superior frente a ambientes corrosivos complejos. Aunque su costo inicial es considerablemente mayor, suelen ser una alternativa viable en componentes críticos, estaciones de compresión, conexiones especiales o tramos donde el riesgo de corrosión es elevado.

Revestimientos y soluciones híbridas

En muchos proyectos, la solución óptima no consiste en reemplazar completamente el acero al carbono, sino en combinarlo con tecnologías de protección adicionales. Entre las alternativas más utilizadas se encuentran los sistemas de cladding, que incorporan una capa metálica resistente a la corrosión sobre un sustrato de acero estructural, y los liners internos poliméricos o metálicos, diseñados para aislar el material base del fluido transportado. Estas configuraciones híbridas permiten equilibrar desempeño, seguridad y costos de ciclo de vida, convirtiéndose en una opción cada vez más atractiva para la expansión de la infraestructura CCUS.

En última instancia, la selección del material debe basarse en una evaluación integral de riesgo que considere la composición del CO₂, los mecanismos de daño esperados y la vida útil requerida para el activo, evitando decisiones basadas únicamente en el costo inicial de inversión.

Inspección y monitoreo para mantener la integridad

La selección adecuada de materiales reduce significativamente la probabilidad de corrosión, pero no elimina la necesidad de verificar continuamente el estado de la infraestructura. En los sistemas de transporte de CO₂, los programas de inspección y monitoreo constituyen la principal herramienta para detectar mecanismos de daño en sus etapas iniciales y prevenir fallas que puedan comprometer la seguridad operacional o la disponibilidad del sistema.

Monitoreo de corrosión

Los sistemas de monitoreo permiten evaluar en tiempo real o de manera periódica la agresividad del entorno interno. Entre las herramientas más utilizadas se encuentran los cupones de corrosión, que proporcionan información sobre la velocidad de corrosión mediante la exposición controlada de muestras metálicas al fluido de proceso. Complementariamente, las ER Probes (Electrical Resistance Probes) permiten monitorear la pérdida de espesor de forma continua, facilitando la identificación temprana de cambios en las condiciones corrosivas del sistema.

En aplicaciones críticas de transporte de CO₂, los datos generados por los cupones de corrosión, sondas de resistencia eléctrica (Electrical Resistance Probes, ER Probes) y otras tecnologías de monitoreo de corrosión permiten identificar tendencias de degradación antes de que evolucionen hacia mecanismos de daño significativos. El siguiente recurso audiovisual presenta una visión práctica de las metodologías utilizadas para monitorear la corrosión y fortalecer la gestión de integridad de activos industriales.

Técnicas de inspección aplicables

Las técnicas de inspección no destructiva desempeñan un papel esencial en la evaluación de la integridad de ductos de CO₂. El Ultrasonic Testing (UT) continúa siendo uno de los métodos más utilizados para medir pérdida de espesor. Cuando se requiere una caracterización más detallada de defectos o zonas críticas, el Phased Array Ultrasonic Testing (PAUT) proporciona una mayor capacidad de detección y dimensionamiento.

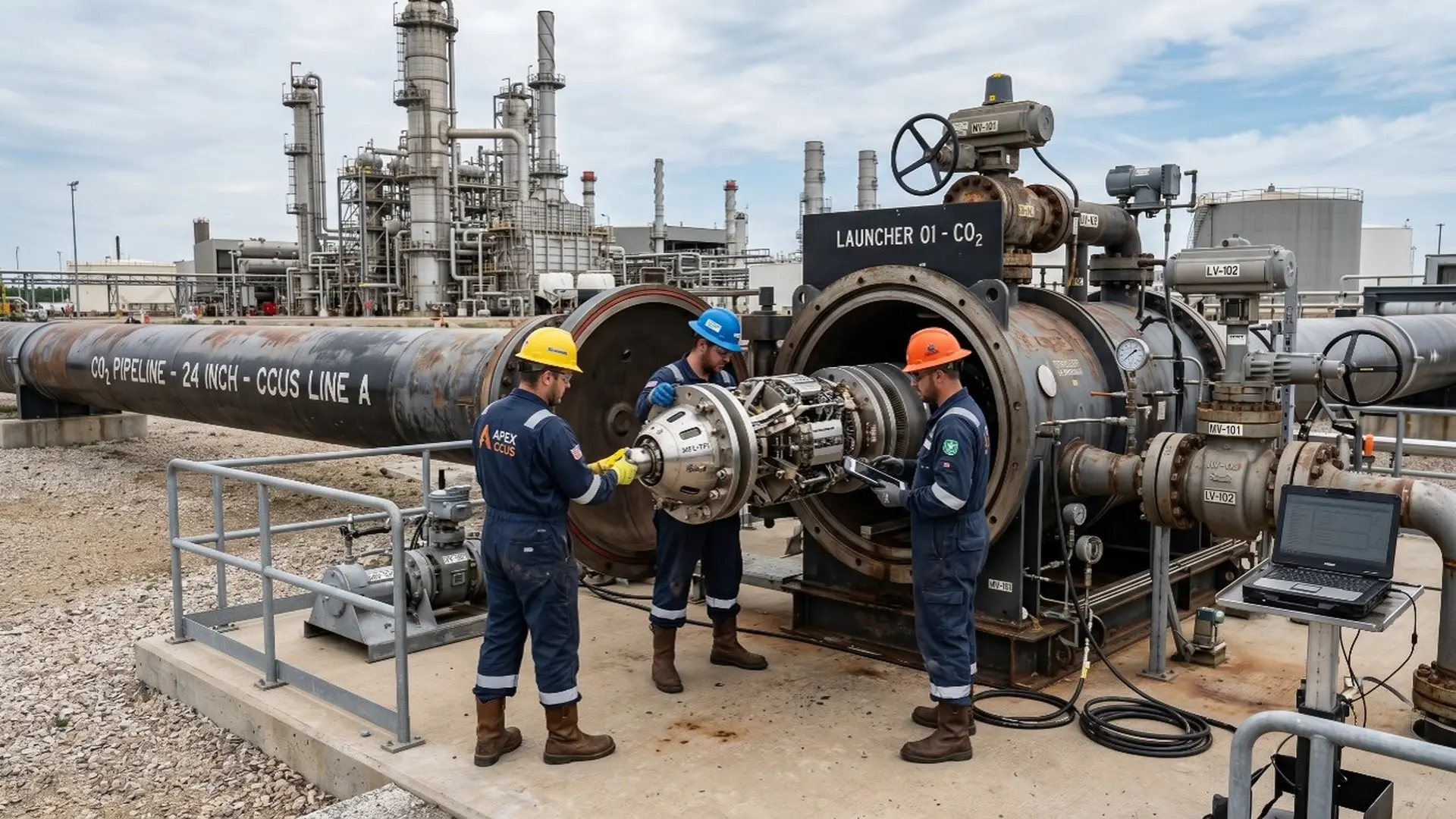

Para grandes extensiones de tuberías, las tecnologías de Inline Inspection (ILI) permiten identificar corrosión, deformaciones y anomalías geométricas sin interrumpir la operación. Por su parte, las técnicas de Guided Waves ofrecen ventajas importantes para la evaluación de tramos de difícil acceso o áreas localizadas.

Integración con RBI

La verdadera eficacia de la inspección se alcanza cuando los datos obtenidos se integran dentro de un programa de Risk-Based Inspection (RBI). Este enfoque permite priorizar recursos hacia los activos con mayor probabilidad y consecuencia de falla, optimizando la frecuencia de inspección y fortaleciendo la gestión integral de riesgos en proyectos CCUS.

Estrategias para controlar la corrosión en ductos CCUS

La experiencia acumulada en sistemas de transporte de CO₂ demuestra que la corrosión puede gestionarse eficazmente cuando se adopta un enfoque preventivo basado en el control de las variables que favorecen su desarrollo. Más que depender de una única solución, los proyectos CCUS exitosos combinan múltiples barreras de protección para minimizar el riesgo de degradación interna.

La primera y más importante consiste en la gestión del contenido de agua. Mantener el CO₂ por debajo de los niveles críticos de humedad reduce significativamente la posibilidad de formación de ácido carbónico y otros compuestos corrosivos. De forma complementaria, las especificaciones de calidad del fluido deben establecer límites estrictos para impurezas como oxígeno, H₂S, SO₂ y NOx, cuya presencia puede acelerar diversos mecanismos de daño.

El monitoreo continuo permite verificar que estas condiciones se mantienen dentro de los parámetros de diseño, mientras que los inhibidores de corrosión pueden emplearse en situaciones específicas donde exista riesgo de ingreso de agua o condiciones operacionales variables. Sin embargo, ninguna medida aislada sustituye la necesidad de contar con programas estructurados de gestión de integridad.

La integración de sistemas de monitoreo, inspección basada en riesgo (RBI), evaluación de mecanismos de daño y buenas prácticas de integridad mecánica proporciona una defensa multicapa frente a los desafíos asociados al transporte de CO₂. En un escenario donde las redes CCUS crecerán de manera significativa durante las próximas décadas, la capacidad para controlar la corrosión será un factor determinante para garantizar operaciones seguras, confiables y económicamente sostenibles.

Caso de referencia: Investigaciones sobre impurezas

Uno de los aspectos más relevantes que ha surgido durante el desarrollo de la infraestructura para la captura, utilización y almacenamiento de carbono (CCUS) es que la corrosión en los ductos de CO₂ no depende únicamente de la presencia de agua. Durante los últimos años, diversos programas de investigación industrial han demostrado que pequeñas variaciones en la composición del flujo transportado pueden modificar significativamente el comportamiento corrosivo del sistema.

Entre las iniciativas más importantes destaca el proyecto CO₂ CleanFlow, impulsado por DNV junto con operadores, desarrolladores tecnológicos y compañías energéticas. El objetivo de esta investigación de DNV ha sido comprender cómo las impurezas presentes en corrientes de CO₂ capturado afectan la integridad de los sistemas de transporte a gran escala. Los estudios realizados identificaron que componentes como oxígeno, dióxido de azufre (SO₂), óxidos de nitrógeno (NOx), sulfuro de hidrógeno (H₂S) y trazas de agua pueden interactuar entre sí generando condiciones mucho más agresivas que las previstas en modelos simplificados basados únicamente en CO₂ y agua.

Los resultados muestran que incluso concentraciones relativamente bajas de determinadas impurezas pueden favorecer la formación de fases líquidas ácidas en el ducto, especialmente durante eventos transitorios asociados a cambios de presión, temperatura o condiciones operacionales. Bajo estos escenarios, la velocidad de corrosión puede incrementarse considerablemente y afectar zonas críticas donde existen soldaduras, acumulación de condensados o alteraciones en el flujo.

Estas observaciones coinciden con diversos estudios académicos y experiencias operacionales desarrolladas en proyectos de transporte de CO₂ para almacenamiento geológico y recuperación mejorada de petróleo. Más allá de los mecanismos de corrosión individuales, las investigaciones desarrolladas durante la última década han impulsado un cambio de enfoque en la industria. La principal lección es clara: mantener la integridad de la infraestructura CCUS requiere una gestión integral de la calidad del CO₂ transportado.

Tradicionalmente, la atención se concentraba en la selección de materiales y en los programas de inspección; sin embargo, la experiencia acumulada demuestra que la primera línea de defensa frente a la corrosión es la calidad del fluido transportado. En la práctica, el control de la humedad, la limitación de impurezas y la vigilancia continua de la composición del CO₂ se han convertido en variables tan importantes como el diseño mecánico del ducto o la estrategia de monitoreo implementada.

Conclusiones

La expansión de los proyectos de captura, utilización y almacenamiento de carbono está transformando rápidamente el panorama energético mundial. A medida que gobiernos e industrias intensifican sus esfuerzos para reducir emisiones, miles de kilómetros de nueva infraestructura dedicada al transporte de CO₂ deberán construirse y operar de manera segura durante décadas. Este crecimiento convierte a los sistemas CCUS en un componente estratégico de la transición energética, pero también introduce desafíos técnicos que no pueden abordarse con los enfoques tradicionales utilizados en otros servicios de transporte de fluidos.

La experiencia de la industria ha demostrado que el comportamiento del CO₂ depende en gran medida de factores como la presencia de agua, las impurezas y las condiciones operacionales. En consecuencia, garantizar la confiabilidad de estos sistemas exige una comprensión profunda de los mecanismos de daño que pueden desarrollarse a lo largo de su ciclo de vida. El reto ya no consiste únicamente en mover grandes volúmenes de dióxido de carbono desde un punto de captura hasta un sitio de almacenamiento, sino en hacerlo preservando la integridad de los activos y minimizando la exposición al riesgo.

Frente a este escenario, el éxito de la infraestructura CCUS dependerá cada vez más de la capacidad de integrar disciplinas tradicionalmente separadas. La selección adecuada de materiales, los programas de inspección basados en datos, el monitoreo continuo y la gestión de riesgo deben funcionar como un sistema único y coordinado. En última instancia, la sostenibilidad de los proyectos CCUS no estará determinada únicamente por cuánto carbono puedan capturar, sino por la confiabilidad con la que sean capaces de transportarlo y almacenarlo a largo plazo.

Referencias

1. Barker, R., Hua, Y., & Neville, A. (2016). Internal corrosion of carbon steel pipelines for dense-phase CO₂ transport in carbon capture and storage (CCS): A review. International Materials Reviews, 62(1), 1–31. https://doi.org/10.1080/09506608.2016.1176306
2. Det Norske Veritas. (2010). DNV-RP-J202: Design and operation of CO₂ pipelines. DNV. https://dexprodehy.com/wp-content/uploads/2021/06/Design-Operation-of-CO2-Pipelines-2010.pdf
3. DNV. (n.d.). CO₂CleanFlow. DNV Joint Industry Projects. https://www.dnv.com/group/joint-industry-projects/co2cleanflow/
4. International Energy Agency. (2024). Carbon capture, utilisation and storage. IEA. https://www.iea.org/energy-system/carbon-capture-utilisation-and-storage
5. International Energy Agency. (2024). CO₂ transport and storage. IEA. https://www.iea.org/energy-system/carbon-capture-utilisation-and-storage/co2-transport-and-storage
6. U.S. Department of Energy. (2023). Workshop on applied research for CO₂ transport: Summary report. Office of Fossil Energy and Carbon Management. https://www.energy.gov/sites/default/files/2023-08/Workshop-on-Applied-Research-for-CO2-Transport-Summary-Report-2023_0.pdf
7. Papavinasam, S., & Doiron, A. (2014). Pipeline corrosion issues related to carbon capture, transportation and storage. Materials Performance. https://www.icmt.ohio.edu/Articles/pdfs/May-MP-CCTS-feature.pdf
