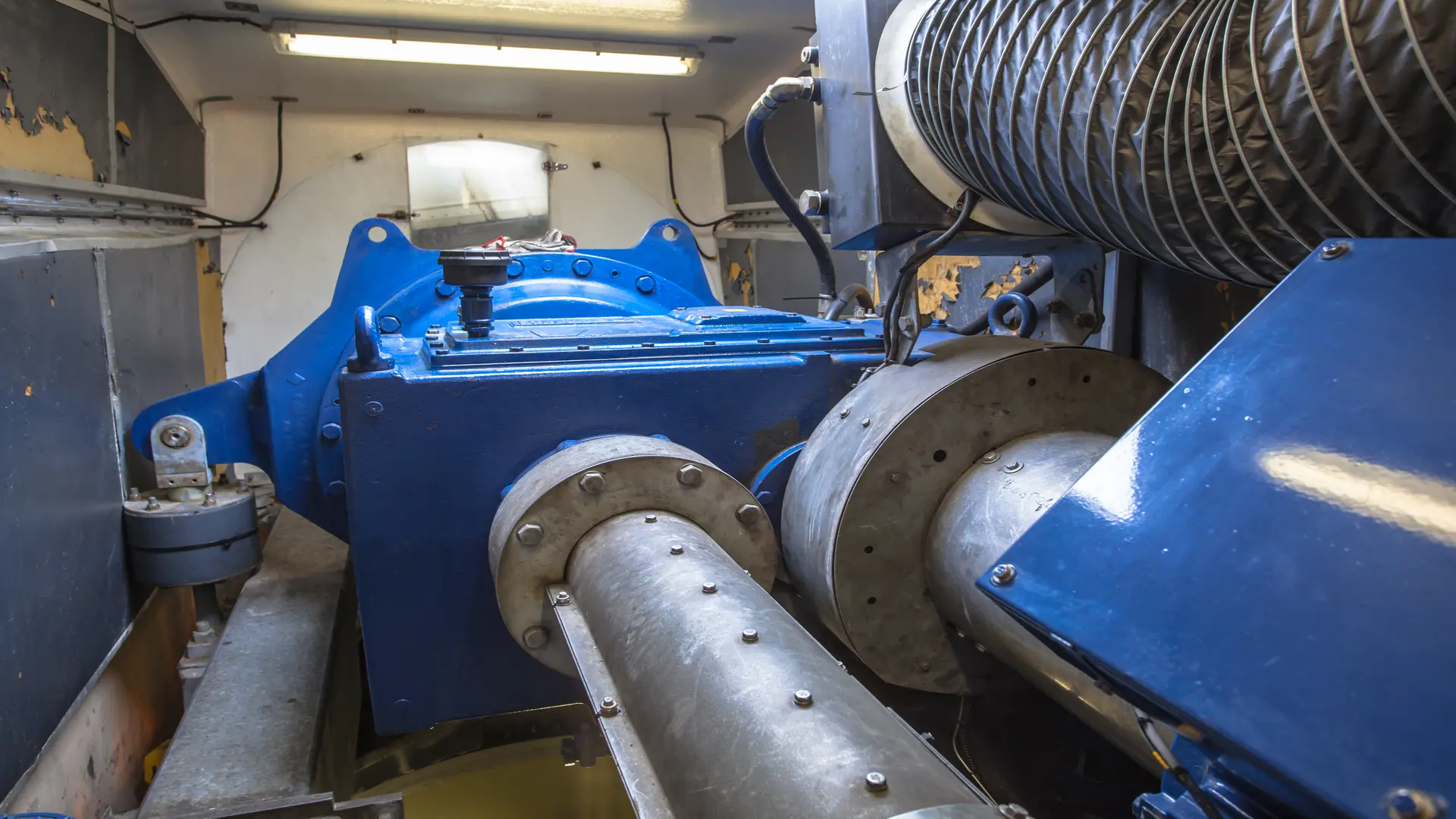

Gearbox Eólico: Fallas, lubricación y monitoreo predictivo

La caja de engranajes de los aerogeneradores siguen siendo uno de los componentes de mas alta complejidad técnica, y propensos a fallos, de los sistemas modernos de energía eólica. A pesar de los avances en diseño y materiales, la fiabilidad de las cajas de engranajes sigue suponiendo un reto para los operadores, especialmente bajo cargas variables, condiciones transitorias y entornos hostiles.

Para los ingenieros del sector eólico, comprender la interacción entre la lubricación, los mecanismos de fallo y la monitorización predictiva ya no es opcional, sino que constituye la base de la integridad de los activos y la rentabilidad operativa.

Este artículo ofrece una perspectiva técnica sobre cómo anticipar, diagnosticar y mitigar los fallos de las cajas de engranajes mediante estrategias avanzadas de monitorización del estado.

Las cajas de engranajes de los aerogeneradores funcionan bajo cargas dinámicas complejas, entre las que se incluyen inversiones de par, desalineaciones y condiciones de viento variables. Estos factores de estrés dan lugar a modos de fallo específicos en el tren de engranajes y los rodamientos.

Uno de los problemas más comunes es el deterioro de los rodamientos, especialmente en los ejes de alta velocidad y los ejes intermedios. Se observan con frecuencia grietas por corrosión blanca (WEC), micropitting y grietas axiales, a menudo relacionadas con cargas transitorias y fenómenos de descargas eléctricas.

Fallos que más afectan a las caja de engranajes de los aerogeneradores

Las averías relacionadas con los engranajes incluyen fisuras en la raíz de los dientes, rayaduras y macropitting. Estas suelen estar provocadas por películas lubricantes inadecuadas, contaminación o una distribución incorrecta de la carga entre los dientes de los engranajes. Además, la desalineación y la deformación estructural de la góndola pueden amplificar estas tensiones.

Es fundamental comprender estos modos de fallo, ya que rara vez se producen de forma aislada. Por el contrario, evolucionan como una reacción en cadena, iniciada por la ruptura de la lubricación o la contaminación y acelerada por la tensión mecánica.

Lubricación: La variable que determina la vida útil

La lubricación es el factor que más influye en la vida útil de las cajas de engranajes. Incide directamente en la fricción, el desgaste, la disipación del calor y la protección contra la corrosión.

Las cajas de engranajes de los aerogeneradores dependen de aceites sintéticos de alto rendimiento con aditivos de extrema presión (EP). Estos lubricantes deben mantener la estabilidad de la viscosidad en amplios rangos de temperatura, al tiempo que resisten la oxidación y la degradación durante intervalos de servicio prolongados.

Sin embargo, el control de la contaminación del lubricante es donde fallan la mayoría de los sistemas. La presencia de agua, polvo o partículas metálicas reduce significativamente la eficacia del lubricante. Incluso pequeñas cantidades de agua pueden provocar fragilización por hidrógeno en los rodamientos, acelerando la formación de grietas.

Otro parámetro importante es el espesor de la película, que depende de la viscosidad y las condiciones de funcionamiento. Si la película lubricante entra en regímenes de lubricación límite, se produce un contacto directo entre metales, lo que aumenta drásticamente las tasas de desgaste.

En la práctica, una gestión eficaz de la lubricación incluye sistemas de filtración, respiraderos desecantes y estrategias de sustitución periódica del aceite, respaldadas por una monitorización continua.

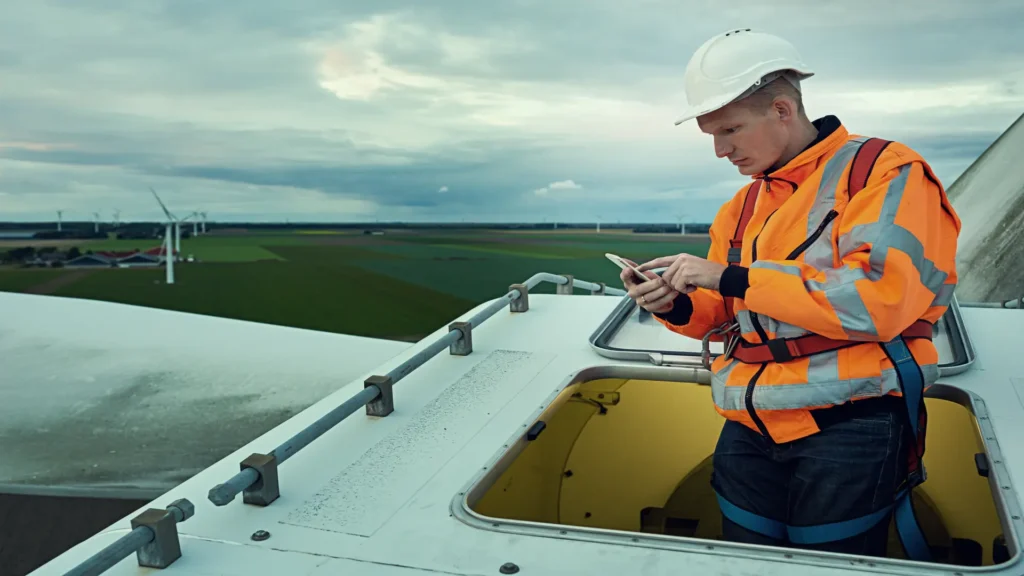

Cómo anticipar los daños mediante la monitorización predictiva

La monitorización predictiva transforma el mantenimiento de las cajas de engranajes de reactivo a proactivo. En lugar de reaccionar ante las averías, los ingenieros pueden detectar el deterioro en una fase temprana e intervenir antes de que se produzcan daños catastróficos.

Este articulo se enfoca es la monitorización basada en el estado (CBM), que integra varias fuentes de datos:

• Monitorización de vibraciones
• Análisis de aceite
• Detección de partículas de desgaste

Cada técnica ofrece una perspectiva diferente sobre el estado de la caja de engranajes, y su interpretación combinada proporciona un panorama diagnóstico completo.

Por ejemplo, el análisis de vibraciones puede detectar defectos en los rodamientos en una fase temprana a través de firmas de frecuencia características, mientras que el análisis de aceite identifica la degradación química y los niveles de contaminación.

El verdadero valor reside en el análisis de tendencias, que realiza un seguimiento de la evolución de los parámetros a lo largo del tiempo para detectar anomalías antes de que superen los umbrales críticos.

Vibraciones, aceite y partículas de desgaste

Una estrategia de monitorización predictiva sólida se basa en la sinergia entre tres herramientas de diagnóstico clave:

• Monitorización de vibraciones: Esta técnica detecta fallos mecánicos como desequilibrios, desalineaciones y defectos en los rodamientos. El procesamiento avanzado de señales (FFT, análisis de envolvente) permite identificar frecuencias de fallo específicas de los componentes de la caja de cambios.
• Análisis de aceite: El análisis de aceite proporciona información sobre el estado real del sistema de engranajes. Parámetros como la viscosidad, la acidez (TAN), el contenido de agua y el agotamiento de aditivos revelan el estado del lubricante y los niveles de contaminación.
• Partículas de desgaste: La evaluación de los residuos de desgaste es fundamental para la detección precoz del desgaste. Técnicas como la ferrografía y el recuento de partículas permiten identificar el tipo, el tamaño y la morfología de las partículas metálicas, relacionándolas con modos de fallo específicos (por ejemplo, fatiga frente a desgaste abrasivo).

Cuando se integran estos tres métodos, se crea un marco predictivo capaz de identificar tanto las causas fundamentales como la velocidad de progresión de los fallos.

Detección temprana hasta las decisiones de mantenimiento

Detectar un problema es solo la mitad del camino; el verdadero reto reside en traducir los datos en decisiones de mantenimiento que se puedan poner en práctica. Por ejemplo, un aumento de la amplitud de las vibraciones, junto con un incremento de las partículas ferrosas en el análisis del aceite, puede indicar un desprendimiento del rodamiento. La decisión que hay que tomar entonces es si continuar con el funcionamiento bajo supervisión o programar una parada inmediata.

La integración del análisis predictivo y los gemelos digitales permiten simular el comportamiento de la caja de cambios en diferentes condiciones, los ingenieros pueden evaluar escenarios de riesgo y optimizar los programas de mantenimiento. En última instancia, el objetivo es pasar de un mantenimiento basado en el tiempo a estrategias basadas en el riesgo y determinadas por el estado, reduciendo el tiempo de inactividad y maximizando la vida útil de los componentes.

Recomendaciones para los operadores

• Considerar que los datos de fiabilidad tienen un gran valor desde las primeras fases del desarrollo de los parques eólicos y que constituyen un factor operativo clave a lo largo de toda la vida útil de los mismos.

• Asegúrese de que el acceso a los datos de fiabilidad y a los datos necesarios se tenga en cuenta en las negociaciones con promotores, fabricantes de equipos originales, proveedores y prestadores de servicios.

• Asigne todos los componentes de los activos eólicos y las actividades de mantenimiento a uno de los sistemas de designación identificados en su caso de estudio. Esto permitirá mejorar tanto la coherencia como la integridad de los datos de fiabilidad en toda la organización y en las interfaces con la cadena de suministro.

• Alinee los estados operativos con los especificados en la norma IEC 61400-26 1/2, la norma para la evaluación de la disponibilidad basada en el tiempo y la producción de los aerogeneradores.

• Todo el personal que participe directa o indirectamente en la elaboración, recopilación y análisis de métricas de fiabilidad debe recibir formación sobre la importancia estratégica de los datos de fiabilidad y estar capacitado para mejorar los procesos y prácticas relacionados.

• Los operadores de parques eólicos deben participar en el intercambio externo de datos sobre fiabilidad y rendimiento a nivel sectorial. Esto permitirá armonizar las metodologías de recopilación de datos, impulsar mejoras organizativas y obtener conjuntos de datos estadísticamente significativos para los análisis de fiabilidad.

Conclusión

La caja de engranajes es un componente crítico en los aerogeneradores, cuya confiabilidad depende de una lubricación adecuada, control de contaminación y monitoreo continuo para reducir fallas prematuras y costos operativos. La integración de técnicas predictivas como análisis de vibraciones, aceite y partículas de desgaste permite anticipar daños, optimizar el mantenimiento y extender la vida útil de la caja de engranajes.

Referencias

1. American Gear Manufacturers Association. (2015). AGMA 6006-B20: Standard for design and specification of enclosed gear drives for wind turbines. AGMA.
2. International Electrotechnical Commission. (2019). IEC 61400-4: Wind energy generation systems – Part 4: Design requirements for wind turbine gearboxes. IEC.
3. International Organization for Standardization. (2016). ISO 14224: Petroleum, petrochemical and natural gas industries — Collection and exchange of reliability and maintenance data for equipment (3rd ed.). ISO.
4. Musial, W., Butterfield, S., & McNiff, B. (2007). Improving wind turbine gearbox reliability. National Renewable Energy Laboratory (NREL). https://www.osti.gov/servlets/purl/1240108
