Tabla de Contenidos
- Recubrimiento interno de tanques e integridad mecánica
- Selección por servicio: química y temperatura
- Recubrimientos según tipo de fluido almacenado
- Recubrimientos 100 % sólidos y alto espesor
- Preparación superficial y perfil de anclaje
- Aplicación y control de calidad de recubrimientos
- Corrosión interna y vida útil del tanque
- Trazabilidad, especificación y gestión del cambio
- Conclusiones
- Referencias
- Preguntas frecuentes
La vida útil de un recubrimiento interno de tanques se define antes de aplicarlo: depende de seleccionar el sistema adecuado según el servicio, la resistencia química, la temperatura y la inmersión, y de asegurar el control de calidad en la preparación de la superficie, el perfil de anclaje, el espesor de película seca y cada capa aplicada.
Un recubrimiento interno no es una pintura “resistente”; es una barrera protectora diseñada para controlar corrosión interna, evitar contaminación del producto y extender intervalos de inspección. En tanques de hidrocarburos, químicos, agua industrial o potable, la selección debe partir de ISO 16961, API RP 652, hojas técnicas verificadas y evidencia de compatibilidad.

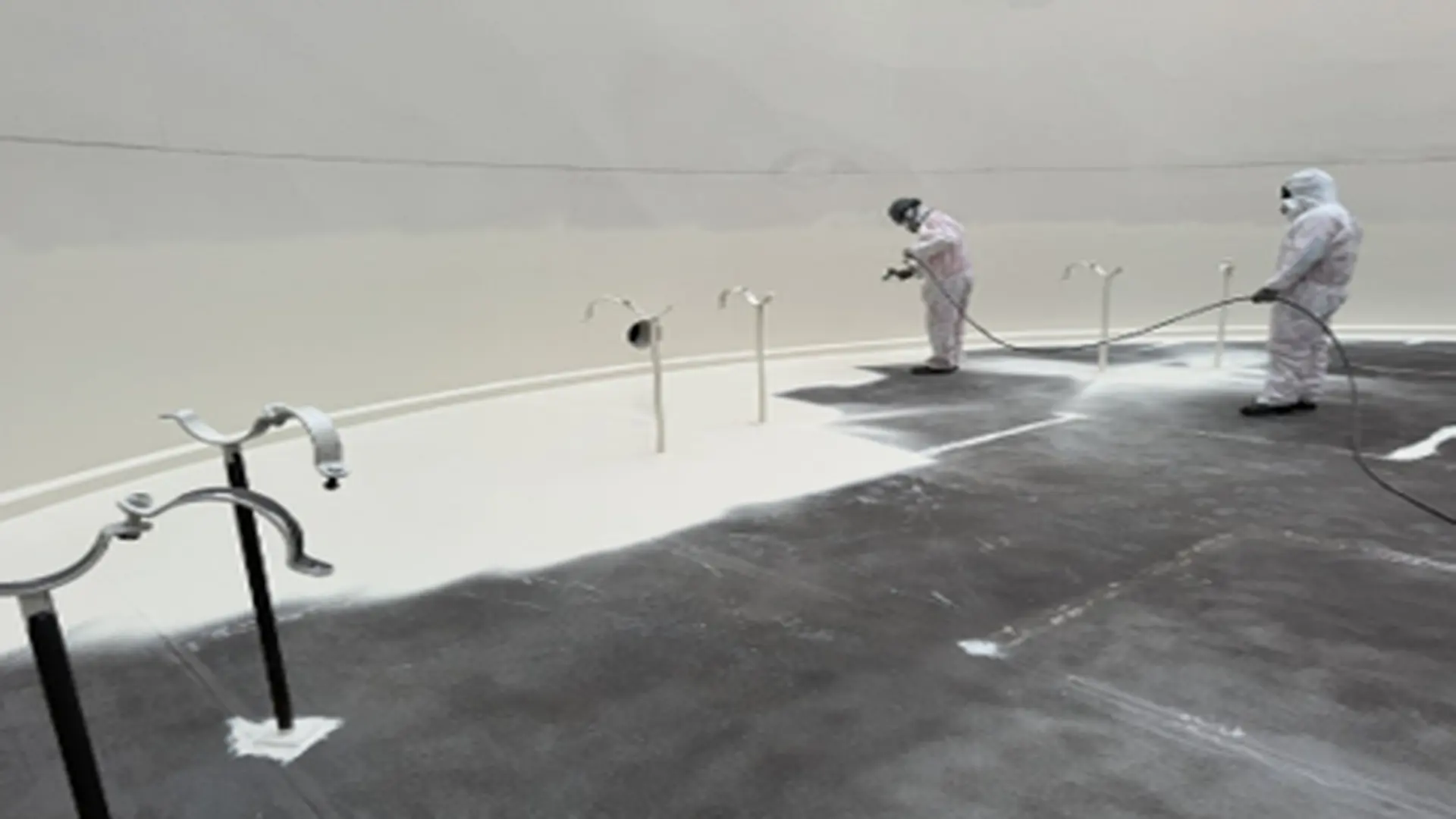

Recubrimiento interno de tanques e integridad mecánica
Los recubrimientos internos de tanques deben especificarse como una barrera de integridad mecánica, no como un acabado industrial. Su función es aislar el acero del medio corrosivo, reducir la permeación de agua, oxígeno e iones agresivos, limitar celdas electroquímicas y mantener continuidad protectora durante la operación del equipo.
Esta diferencia es importante: mientras los recubrimientos externos se seleccionan principalmente por radiación UV, humedad, cloruros y atmósfera industrial, el recubrimiento interno de tanques se define por el fluido almacenado, la inmersión, la temperatura y la compatibilidad química.
En tanques atmosféricos, la corrosión interna suele concentrarse en fondos, línea de sedimentos, zonas con agua libre, drenajes, sumideros, transiciones soldadas y áreas donde se acumulan contaminantes. En esos puntos, el recubrimiento interno ayuda a conservar la capacidad de contención, pero no reemplaza la inspección del tanque ni la evaluación de espesores conforme a criterios de integridad.
La selección inicia con una matriz de servicio: producto almacenado, presencia de agua, pH, cloruros, sulfuros, contenido aromático, combustibles oxigenados, mezclas con biodiésel o etanol, sedimentos, temperatura, limpieza, vapor, abrasión, protección catódica y condición del fondo. Con esos datos se define si corresponde un epoxi convencional, epoxi fenólico, epoxi novolac (epoxy novolac), viniléster, poliuretano, poliúrea, sistema 100 % sólido o recubrimiento reforzado.
Normas y criterios de selección técnica
ISO 16961: 2024, “Norma internacional para el recubrimiento y revestimiento interno de tanques de almacenamiento de acero en industrias de petróleo, gas y energía baja en carbono”, establece criterios para preparación superficial, materiales, aplicación, inspección y pruebas de sistemas internos de recubrimiento en tanques de acero para crudo, hidrocarburos y agua.
API RP 652, Práctica recomendada del American Petroleum Institute para revestimientos de fondos de tanques de almacenamiento de petróleo sobre superficie, complementa la selección del sistema en fondos de tanques, donde el recubrimiento se usa para controlar corrosión del lado producto. Su aplicación debe integrarse con la inspección de integridad, porque un lining no debe ocultar pérdida de espesor, pitting activo, deformaciones, asentamientos o reparaciones pendientes.
Un sistema bien seleccionado protege el activo desde la ingeniería; uno mal seleccionado puede conservar buena apariencia inicial y fallar por ampollamiento, pérdida de adherencia, permeación, ataque químico, falta de curado, bajo espesor o incompatibilidad con el producto almacenado.
Selección por servicio: química y temperatura
La selección del recubrimiento interno de tanques debe responder al servicio, no al nombre comercial del producto. El primer filtro es la resistencia química: crudo con agua, diésel, gasolina oxigenada, biodiésel, combustibles con alcoholes, agua producida, salmuera, aguas residuales o químicos de proceso generan demandas distintas.
En hidrocarburos limpios o agua industrial moderada, los recubrimientos protectores de matriz epoxi amina o epoxi poliamida pueden ofrecer buena adhesión, dureza y barrera. En productos refinados, crudos calientes, mezclas con aromáticos, combustibles oxigenados o exposición química más agresiva, el epoxi fenólico y el epoxi novolac ofrecen mayor densidad de reticulación, menor permeabilidad y mejor resistencia química.
La temperatura modifica el funcionamiento del polímero. Cuando un recubrimiento se aproxima a su temperatura de transición vítrea, conocida como Tg, puede perder rigidez, aumentar permeabilidad y permitir mayor movilidad de moléculas pequeñas e iones agresivos. Por eso, la compatibilidad debe verificarse con temperatura de operación, ciclos térmicos, frecuencia de limpieza y condición real de inmersión.
Revestimiento epoxi, fenólico y novolac
El revestimiento epóxi convencional es una solución frecuente en servicios de agua industrial, hidrocarburos moderados y ambientes internos no extremos. Su desempeño depende de una buena preparación de la superficie, control de espesores, curado completo y compatibilidad con el fluido almacenado.
El epoxi fenólico se utiliza cuando se requiere mayor resistencia frente a hidrocarburos, combustibles, productos refinados y ciertos solventes. Su matriz más cerrada mejora la barrera frente a moléculas pequeñas y reduce la permeación en servicios más exigentes.
El epoxi novolac se reserva para condiciones de mayor severidad química o térmica. Es útil en ciertos servicios con aromáticos, combustibles reformulados, químicos, crudos calientes y aguas industriales agresivas. No debe seleccionarse por ser “más resistente” en términos generales, sino porque el fluido, la temperatura, la concentración y el régimen de operación justifican su uso.
Recubrimientos según tipo de fluido almacenado
No existe un recubrimiento universal para todos los tanques. Cada servicio debe cruzar fluido, concentración, temperatura, presión hidrostática, abrasión, limpieza, reparabilidad y vida útil esperada. Una buena especificación evita extrapolar la compatibilidad de un servicio hacia otro.
| Servicio del tanque | Sistemas frecuentes | Razón técnica de selección |
| Crudo con agua y sedimentos | Epoxi alto espesor, epoxi fenólico, 100 % sólidos, glass flake | Controlar corrosión bajo agua libre, lodos y zonas de depósito |
| Diésel y combustibles limpios | Epoxi, epoxi fenólico | Buena barrera y resistencia a hidrocarburos moderados |
| Gasolina oxigenada o biocombustibles | Epoxi fenólico, epoxi novolac | Mejor desempeño ante alcoholes, aromáticos y aditivos |
| Agua industrial o de proceso | Epoxi, poliuretano/poliúrea, 100 % sólidos | Resistencia a inmersión, barrera y espesor alto |
| Agua potable | Epoxi aprobado para agua potable | Cumplimiento sanitario y control de extractables |
| Agua residual o servicio con H₂S | Epoxi 100 % sólidos, novolac, viniléster | Resistencia química, abrasión y posible ataque biogénico |
| Químicos o salmueras | Novolac, viniléster, caucho o sistema especializado | Compatibilidad específica con concentración y temperatura |
| Fondos con abrasión o pitting | Sistemas reforzados o glass flake | Mayor ruta de difusión y resistencia mecánica |
La tabla funciona como guía de preselección. Los rangos de espesor, temperatura y curado deben tomarse de la ficha técnica, la carta de resistencia química, la especificación del proyecto y la experiencia documentada del fabricante en servicios equivalentes.
Recubrimientos 100 % sólidos y alto espesor
Los recubrimientos 100 % sólidos no deben presentarse como una novedad aislada, sino como tecnologías consolidadas en linings industriales para inmersión, fondos de tanques, agua, hidrocarburos y servicios donde se requiere alto espesor, baja emisión de solventes y menor tiempo de retorno a operación. Su ventaja principal es formar películas de alto espesor con baja contracción volumétrica, menor emisión de VOC y buena capacidad de barrera.
En aplicaciones internas, pueden mejorar la cobertura en fondos, transiciones soldadas y zonas de difícil acceso, siempre que el sistema esté aprobado para el servicio. La condición crítica es la aplicación: estos productos suelen exigir equipos adecuados, control de temperatura, proporción de mezcla, vida útil, presión de aplicación, ventilación y verificación del curado.
El 100 % sólidos no es una solución automática; su desempeño depende de compatibilidad química, preparación de superficie, espesor, continuidad y control de calidad por capa. En esta línea también crecen los sistemas reforzados con glass flake, las formulaciones de menor permeabilidad y las herramientas digitales para registrar DFT, condiciones ambientales y calidad de aplicación.
Preparación superficial y perfil de anclaje
La preparación de la superficie define la adherencia del recubrimiento y su resistencia inicial frente al servicio. En recubrimientos internos, el acero debe quedar libre de aceite, grasa, sales, óxidos, laminilla, pintura degradada, polvo, humedad y contaminación del producto almacenado.
Para recubrimientos de alto desempeño, el grado Sa 2½ o SSPC-SP 10/NACE No. 2 suele ser una base frecuente; en servicios severos o bajo exigencias específicas del fabricante puede requerirse metal blanco.
El perfil de anclaje debe medirse y compararse con el rango permitido por la especificación y la ficha técnica del sistema. Un perfil bajo reduce adherencia mecánica; uno excesivo deja crestas con bajo cubrimiento, aumenta consumo y favorece puntos de discontinuidad. ASTM D4417 permite medir el perfil de superficies preparadas por abrasivo mediante métodos de campo.
Sales, humedad y ampollamiento osmótico
Los contaminantes solubles generan ampollamiento osmótico y pérdida de adherencia. La medición de sales solubles, junto con control de polvo, temperatura del acero, humedad relativa y diferencia respecto al punto de rocío, debe quedar documentada antes de aplicar. En tanques que almacenaron crudo, agua producida o químicos, el lavado y desgasificado no garantizan limpieza iónica.
El ampollamiento osmótico aparece cuando el agua permea la película, disuelve sales atrapadas bajo el recubrimiento y crea una solución concentrada en la interfaz acero-lining. La presión osmótica resultante puede levantar la película y exponer el acero a corrosión localizada.
El efecto de pared fría, o cold-wall effect, puede agravar este riesgo cuando existe diferencia térmica entre el fluido interno caliente y el exterior del tanque más frío. Ese gradiente favorece la migración de humedad a través de la matriz polimérica. Por eso, la selección debe considerar temperatura, inmersión, sales residuales y condición térmica del tanque.
Aplicación y control de calidad de recubrimientos
La aplicación del recubrimiento interno requiere una secuencia controlada: liberación de la superficie, verificación ambiental, preparación de la mezcla, aplicación de capa franja, control de película húmeda, ventana de repintado, espesor de película seca, curado y liberación final.
La capa franja, o stripe coat, es especialmente importante en geometrías críticas: bordes, soldaduras, esquinas, transiciones, boquillas, drenajes y zonas donde la pulverización puede dejar bajo espesor. Su función es reforzar la cobertura antes de las capas generales.
El espesor de la película seca es una variable de diseño. Un DFT insuficiente reduce barrera, resistencia química y vida en inmersión; un DFT excesivo puede retener solvente, fisurarse, generar curado incompleto o perder flexibilidad. ASTM D7091 y SSPC-PA 2 son referencias frecuentes para medir y aceptar espesores de recubrimientos mediante métodos no destructivos.
Ensayos de liberación del recubrimiento
La liberación de un recubrimiento interno debe basarse en una matriz de control de calidad, no en un único ensayo. Antes de aplicar, se verifican limpieza, contaminantes visibles, sales solubles, perfil de anclaje, temperatura del acero, humedad relativa, punto de rocío, condición del abrasivo y limpieza del aire comprimido.
Durante la aplicación, el control debe cubrir proporción de mezcla, vida útil de mezcla, tiempo de inducción cuando aplique, método de aplicación, espesor de película húmeda, ventanas de repintado y continuidad entre capas. Después del curado, pueden aplicarse inspección visual, DFT final, adherencia, dureza, solvent rub test o evaluación de curado, según el sistema, la ficha técnica y la especificación.
La prueba holiday debe usarse cuando el recubrimiento, el espesor, el sustrato y el servicio lo requieran. Es relevante en linings no conductivos sobre sustratos metálicos conductivos, pero no debe tratarse como ensayo universal para cualquier sistema. Su valor está en confirmar continuidad cuando la especificación lo exige, no en reemplazar el resto del control de calidad.
Corrosión interna y vida útil del tanque
Los recubrimientos para control de corrosión interna combinan selección química, calidad de aplicación e inspección del tanque. En fondos evaluados bajo API 653, el recubrimiento puede reducir corrosión del lado producto, pero la integridad depende también de espesores remanentes, corrosión externa, asentamiento, soldaduras, drenajes, conexiones internas y condición de la fundación.
En tanques con residuos de agua, el riesgo se concentra en la fase acuosa, línea de sedimentos y puntos de acumulación de cloruros. En hidrocarburos, la corrosividad aumenta con agua libre, H₂S, CO₂, ácidos orgánicos, bacterias, sedimentos o limpieza agresiva.
El recubrimiento tampoco debe ocultar daños estructurales. Antes de aplicar, el tanque requiere inspección visual, medición de espesores, evaluación de picaduras, revisión de soldaduras críticas y definición de reparaciones. Cubrir pitting activo, laminaciones, corrosión severa o zonas contaminadas convierte el recubrimiento en una barrera superficial de corta duración.
Trazabilidad, especificación y gestión del cambio
La trazabilidad debe conectar lote de producto, proporción de mezcla, vida útil, temperatura, humedad, equipo, boquillas, abrasivo, perfil, mapas de DFT, ensayos de liberación, reparaciones y aceptación final. Un buen dossier de recubrimiento permite diferenciar un defecto aislado de una falla de aplicación, una desviación de especificación o un cambio de servicio no evaluado.
Una especificación robusta debe seguir esta secuencia: definir servicio real, confirmar compatibilidad química, seleccionar el sistema, fijar preparación de superficie, establecer perfil de anclaje, definir DFT, exigir calificación del aplicador, controlar condiciones ambientales, documentar ensayos, reparar defectos y vincular el recubrimiento al plan de integridad. El objetivo no es comprar el recubrimiento más costoso, sino reducir incertidumbre técnica y operativa.
Cuando el producto cambia, la temperatura aumenta, el procedimiento de limpieza se vuelve más agresivo o se modifica la operación del tanque, el sistema debe revisarse mediante gestión del cambio. La resistencia química aprobada para un servicio no debe extrapolarse automáticamente a otra corriente; cada cambio puede alterar la vida útil del lining y la confiabilidad de la barrera contra corrosión interna.
Conclusiones
El recubrimiento interno de tanques debe tratarse como una barrera de integridad mecánica vinculada al servicio, no como una protección genérica del acero. Su funcionamiento depende de compatibilidad química, preparación de superficie, perfil de anclaje, control de espesores, curado, adherencia, continuidad y trazabilidad de aplicación.
ISO 16961 y API RP 652 permiten ordenar la especificación desde la selección del sistema hasta la inspección final, mientras que ASTM, SSPC/AMPP y los procedimientos del operador respaldan los criterios de medición y aceptación. En tanques de hidrocarburos, agua o servicios industriales, el valor del lining está en reducir corrosión interna con evidencia verificable, sin ocultar daños estructurales ni sustituir la evaluación de integridad del tanque.
Referencias
- Out in the Oil Field: Tank Coating; February 9, 2023; Corrosion CONTROLLED, Corrosion Essentials, Coatings; ampp.org.
- ISO 16961; 2024-05; Oil and gas industries including lower carbon energy — Internal coating and lining of steel storage tanks; https://cdn.standards.iteh.ai/samples/80034/41aacc2fb7704e0482326c2b5612cd87/ISO-16961-2024.pdf
- API Recommended Practice 652; Linings of Aboveground Petroleum Storage Tank Bottoms; https://www.api.org/~/media/files/publications/whats%20new/652_e4%20pa.pdf
- https://www.carboline.com/solution-spot/posts/3-factors-to-consider-when-selecting-steel-water-tank-linings
Preguntas frecuentes
¿Qué recubrimiento usar dentro de un tanque?
Depende del producto almacenado, temperatura, agua libre, sedimentos, limpieza, abrasión y vida útil esperada. En servicios moderados pueden usarse epoxis convencionales; en combustibles, crudos o químicos más exigentes pueden requerirse epoxi fenólico, epoxy novolac, 100 % sólidos, viniléster o sistemas reforzados.
¿Por qué importa el servicio de inmersión?
Porque la película estará expuesta de forma continua o intermitente al fluido, agua, sedimentos y presión hidrostática. En inmersión se requiere baja permeabilidad, adhesión húmeda, curado completo y resistencia química validada para el producto real.
¿Qué ensayos validan un lining en tanques?
La validación puede incluir inspección visual, perfil de anclaje, sales solubles, condiciones ambientales, espesor de película húmeda, espesor de película seca, adherencia, dureza, evaluación de curado y detección de discontinuidades cuando aplique. La matriz depende del sistema y la especificación.
¿Qué aporta un recubrimiento 100 % sólidos?
Permite formar películas de alto espesor, con baja emisión de solventes y buena capacidad de barrera. Es útil en fondos, inmersión y servicios donde se requiere retorno rápido a operación, siempre que exista compatibilidad química y control estricto de aplicación.
