En operaciones mineras, las bombas slurry (bomba para lodos) es uno de los activos rotativos más utiliados y, a la vez, más subestimados en los programas de confiabilidad.
A diferencia de una bomba centrífuga convencional que mueve líquidos limpios, una bomba slurry transporta una mezcla heterogénea de sólidos suspendidos en líquido, desde colas de flotación hasta pulpa de mineral concentrado, bajo condiciones de abrasión, alta concentración de sólidos y régimen de flujo variable que rara vez coinciden con el punto de diseño original.
Esta guía está dirigida a ingenieros de equipos rotativos y de proceso que necesitan distinguir estos modos de falla con precisión y actuar sobre la causa raíz, no solo sobre el síntoma. El costo de no hacerlo es alto: una falla catastrófica de rodamiento en una bomba slurry crítica de gran formato puede significar una parada de planta de más de 72 horas, con pérdidas de producción que se cuentan en millones de dólares dependiendo de la operación.
¿Qué es una bomba slurry y cuál es su propósito?
Una slurry es una mezcla de sólidos suspendidos en un líquido portador, generalmente agua. El propósito de una slurry en minería es permitir el transporte hidráulico de mineral, concentrado o relaves a través de tuberías, evitando el manejo mecánico costoso y permitiendo el procesamiento continuo en circuitos de molienda, flotación, espesamiento y depositación de relaves.
Una bomba slurry es, entonces, el equipo rotativo diseñado específicamente para mover esa mezcla abrasiva y de alta densidad sin que el desgaste prematuro o la pérdida de rendimiento hidráulico comprometan la disponibilidad de la planta.
Las slurries de baja concentración (menos de 10% de sólidos) se comportan hidráulicamente de forma similar al agua; las de concentración media-alta (10% a 50%) típicas de colas de flotación y pulpa de mineral, exigen velocidades mínimas de transporte para evitar la sedimentación; y las slurries densas (superior a 50%, como las descargas de filtros prensa) requieren diseños de succión lateral y bombas de ciclo intermitente capaces de manejar pastas semisólidas.
Esta clasificación no es un detalle académico: define directamente la selección de la bomba. Una bomba diseñada para Cw bajo, instalada en un servicio de Cw alto, fallará prematuramente por desgaste acelerado en el ojo del impulsor y en el throatbush (buje de succión), incluso si el resto de la ingeniería hidráulica es correcta.
Por ello, la primera pregunta que debe responder cualquier análisis de falla en una bomba slurry no es “¿qué se rompió?”, sino “¿la bomba seleccionada corresponde a la slurry real que está transportando hoy, no la de hace cinco años?”. Es común que las condiciones de proceso, mineralogía, dureza del mineral, tamaño de partícula d90, se desplacen con el tiempo sin que la especificación del equipo se actualice.
¿Cuáles son los tipos de bombas slurry?
Las bombas slurry se clasifican principalmente según su configuración hidráulica y el mecanismo de sellado del eje, dos variables que determinan directamente su tolerancia a la abrasión y su vida útil en servicio minero. Por la configuración hidráulica, se incluyen:
- Las más comunes en minería son las bombas centrífugas horizontales de succión final con impulsor semiabierto o cerrado (la configuración dominante en circuitos de molienda y relaves).
- las bombas de succión lateral para slurries densas tipo pasta (frecuentes en descarga de filtros prensa), y las bombas verticales tipo sumidero para pozos de colección y cárcamos.
Cada configuración responde a una combinación distinta de cabeza dinámica total (TDH), tamaño de partícula y régimen de operación intermitente o continuo. Un expeller centrífugo, por ejemplo, genera una zona de baja presión que repele los sólidos lejos del sello mediante fuerza centrífuga, eliminando en gran medida la necesidad de agua de sello, pero exige una holgura axial bien controlada para mantener su efectividad.
Los sellos mecánicos dobles, en cambio, aíslan completamente la interfaz de sellado de la slurry, logrando fuga visible nula, a costa de un sistema de barrera presurizada que debe monitorearse de forma independiente.
En cuanto a metalurgia, la decisión entre revestimientos de alto cromo (high-chrome) y revestimientos de elastómero (caucho natural o poliuretano) depende del balance entre tamaño de partícula, pH de la slurry y velocidad de impacto.
Las aleaciones de alto cromo ofrecen mejor resistencia a la abrasión por deslizamiento con partículas finas, pero son frágiles ante impactos de partículas gruesas; los revestimientos de caucho absorben mejor el impacto de partículas grandes mediante deformación elástica, pero se degradan con temperaturas elevadas o slurries con contenido de hidrocarburos. Esta selección de materiales debe revisarse cada vez que cambia la mineralogía de alimentación, no solo en el diseño original del proyecto.
Diagnóstico de fallas: vibración, cavitación y obstrucción
El punto de partida de cualquier diagnóstico de falla en bombas slurry es verificar si el equipo está operando cerca de su punto de mejor eficiencia (Best Efficiency Point, BEP).
La operación sostenida fuera de BEP, ya sea por debajo del 70% o por encima del 110% del caudal de diseño; es la causa raíz subyacente detrás de la mayoría de los tres modos de falla que afectan a este tipo de equipos, incluso cuando el síntoma inmediato parece ser puramente mecánico.
1. Vibración: la vibración por desalineación, desbalance o desgaste de rodamientos se manifiesta predominantemente en 1X la velocidad de giro, con amplitud estable y repetible.
La vibración asociada a cavitación, en cambio, presenta un carácter de banda ancha (broadband), con energía distribuida típicamente entre 2 kHz y 20 kHz, acompañada de un sonido característico descrito por los técnicos de campo como “grava rodando” dentro de la voluta.
La vibración por recirculación interna, común cuando la bomba opera muy por debajo del BEP, produce pulsaciones de baja frecuencia en la zona de succión, con erosión característica en forma de “vórtice” sobre las caras del impulsor, visible en la siguiente inspección mayor.
2. Cavitación: se origina cuando la presión local en la succión de la bomba cae por debajo de la presión de vapor del fluido, formando burbujas de vapor que colapsan violentamente al alcanzar zonas de mayor presión, típicamente justo aguas abajo del ojo del impulsor, sobre las caras de las paletas.

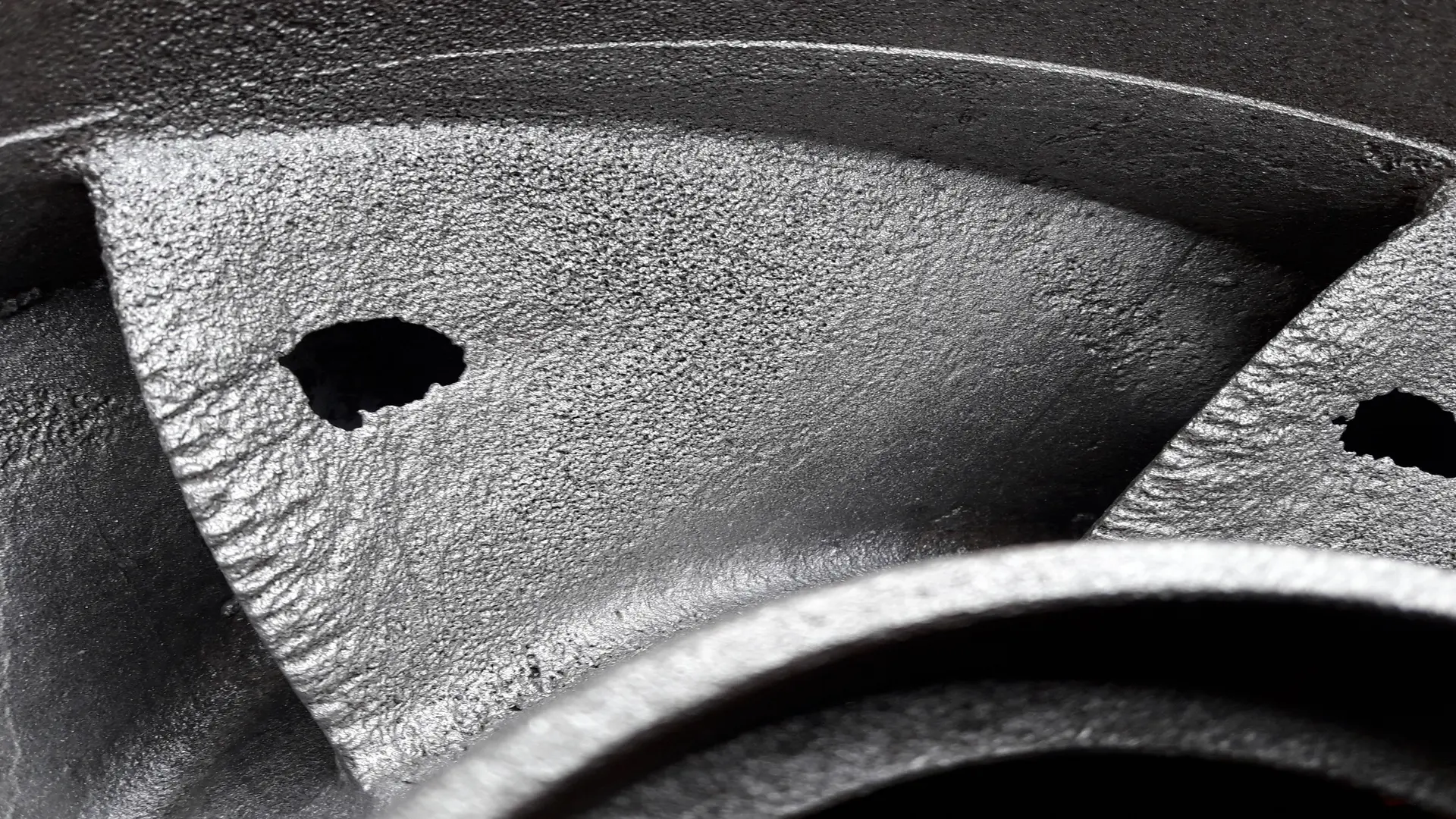

Este colapso genera picaduras (pitting) progresivas que pueden convertir la superficie del impulsor en una textura tipo “esponja” en pocas semanas de operación severa. La caída simultánea de presión de descarga, junto con el aumento de vibración de banda ancha y el ruido de grava, conforma la tríada diagnóstica clásica de cavitación en campo.
3. Clogging / obstrucción: ocurre cuando la velocidad de transporte cae por debajo de la velocidad crítica de sedimentación de la slurry, generalmente entre 2.5 y 4.0 m/s para slurries mineras típicas, permitiendo que los sólidos se depositen en el fondo de la tubería o se acumulen en zonas de baja velocidad dentro de la voluta.
La señal de alerta temprana suele ser un aumento gradual de la presión de descarga acompañado de una caída del caudal medido, un patrón que se diferencia claramente de la caída simultánea de presión y caudal característica de la cavitación.
¿Cómo evitar la cavitación en bombas slurry?
La prevención de cavitación en bombas slurry se basa en mantener un margen suficiente entre el NPSH disponible en el sistema (NPSHa) y el NPSH requerido por la bomba (NPSHr), una relación que se complica en servicio minero porque el NPSHr efectivo de una bomba slurry aumenta con la concentración de sólidos y con el desgaste del impulsor, a diferencia de una bomba de agua limpia donde el NPSHr permanece relativamente estable a lo largo de su vida útil.
La diferencia entre las condiciones de prueba en fábrica y las condiciones reales de sitio; elevación, temperatura de la slurry, longitud y configuración de la tubería de succión es, de hecho, una de las causas más frecuentes de cavitación en bombas que fueron “correctamente” especificadas en el papel.
Las acciones correctivas de mayor impacto incluyen: reducir la elevación de la bomba respecto al nivel de succión cuando sea factible, aumentar el diámetro de la tubería de succión para reducir las pérdidas por fricción, minimizar el número de codos y válvulas antes de la succión, y evitar el estrangulamiento de la línea de succión bajo cualquier circunstancia (a diferencia de la descarga, donde el estrangulamiento sí puede usarse temporalmente para reducir el caudal y, con ello, el NPSHr).
En sistemas con variador de frecuencia (VFD), ajustar la velocidad de giro para mantener el punto de operación cerca del BEP reduce simultáneamente el riesgo de cavitación y de recirculación interna, dos modos de falla que comparten una causa raíz común: el alejamiento del punto de diseño hidráulico.
Finalmente, monitorear la tendencia de presión de succión, no solo su valor instantáneo, permite detectar el deterioro progresivo del NPSHa antes de que se manifieste como daño visible. Una caída lenta y sostenida de presión de succión, correlaciónada con el aumento de viscosidad o densidad de la slurry alimentada, es frecuentemente la primera señal de que el margen de NPSH se está reduciendo, mucho antes de que aparezca la vibración de banda ancha característica de la cavitación activa.
¿Qué provoca las altas vibraciones y cómo reducir las obstrucciones?
Más allá de la cavitación, la vibración alta sostenida en bombas slurry suele tener un origen mecánico identificable mediante análisis espectral. El desbalance del impulsor; acelerado en servicio minero por el desgaste asimétrico causado por partículas abrasivas, se manifiesta en 1X la velocidad de giro con fase estable.
La desalineación entre la bomba y el motor genera componentes dominantes en 1X y 2X con patrones característicos en dirección axial; y el desgaste de rodamientos introduce frecuencias no armónicas relacionadas con los elementos rodantes, generalmente en etapas avanzadas de degradación que ya han reducido significativamente la vida remanente útil del componente.
Un programa de análisis de aceite/grasa con monitoreo de partículas, combinado con sellos de carcasa de rodamientos adecuados para ambientes de alta humedad y polvo abrasivo, suele tener mayor impacto en el MTBF (tiempo medio entre fallas) que la mejora aislada del balanceo del impulsor.
Respecto a la obstrucción (clogging), la estrategia de reducción combina diseño hidráulico y disciplina operativa. Desde el diseño, las bombas con pasos de flujo amplios en el impulsor y la voluta, geometrías de “wide-flow-path”, permiten el paso de partículas gruesas, material fibroso y material sin acumulación, una característica especialmente relevante cuando los circuitos de molienda aguas arriba experimentan variaciones inesperadas en el tamaño d90 de partícula.
Desde la operación, mantener la velocidad de la slurry por encima de la velocidad crítica de sedimentación en toda la línea; incluyendo durante arranques y paradas, los momentos de mayor riesgo de sedimentación, previene la acumulación progresiva que conduce al bloqueo total.
Conclusiones
Un error operativo recurrente es el sobre dimensionamiento de la bomba: un equipo que opera de forma sostenida muy por debajo de su BEP de diseño, situaciones reportadas de operación a solo 40% del BEP no son inusuales tras cambios de proceso, genera recirculación interna severa, conocida en campo como “desgaste por vórtice”.
Esto erosiona preferentemente las caras del impulsor cerca del ojo de succión y reduce progresivamente la capacidad de la bomba de mantener la velocidad de transporte requerida, cerrando un círculo vicioso entre vibración, ineficiencia y obstrucción que solo se rompe revisando la selección original del equipo contra las condiciones de proceso actuales.
Para integrar estos tres modos de falla en un mismo programa de confiabilidad, conviene establecer una matriz de monitoreo que combine variables de proceso y variables mecánicas: presión de succión y descarga en tendencia continua, caudal instantáneo contrastado contra el BEP de la curva de catálogo vigente, vibración global y espectral en puntos de rodamiento, y una inspección visual programada del impulsor y el throatbush en cada intervención mayor para correlacionar el patrón de desgaste observado con las alarmas registradas en el período anterior.
Esta correlación sistemática, desgaste físico contra señal de proceso, es lo que permite, con el tiempo, ajustar los umbrales de alarma a las condiciones reales de cada servicio, en lugar de depender únicamente de los valores genéricos de catálogo del fabricante.
References
- Mular, A. L., Halbe, D. N., & Barratt, D. J. (Eds.). (2002). Mineral processing plant design, practice, and control. Society for Mining, Metallurgy & Exploration (SME).
- Karassik, I. J., Messina, J. P., Cooper, P., & Heald, C. C. (2008). Pump handbook (4th ed.). McGraw-Hill.
- Gülich, J. F. (2019). Centrifugal pumps (3rd ed.). Springer. https://doi.org/10.1007/978-3-030-14599-4
- Marín, C., & Carrizo, D. (2016). Almacenamiento de colas mineras filtradas: Primera experiencia en Argentina. ResearchGate. https://www.researchgate.net/publication/310426374_Almacenamiento_de_colas_mineras_filtradas_Primera_experiencia_en_Argentina
