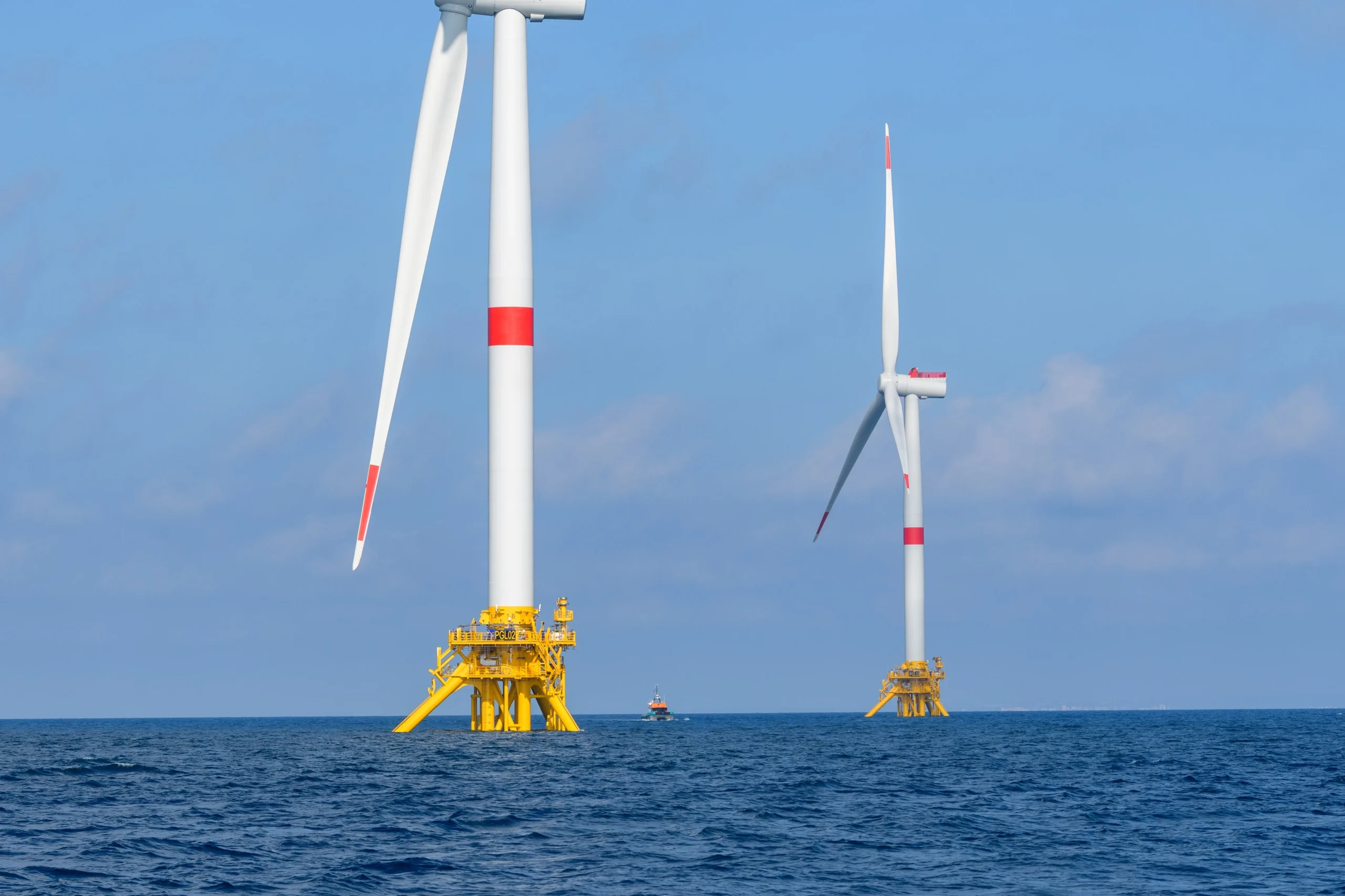

Integridad de cables dinámicos y amarre en eólica marina flotante

La transición energética global está empujando el desarrollo de la energía eólica marina hacia aguas progresivamente más profundas, superando ampliamente el umbral de los 60 metros en el que las cimentaciones de fondo fijo, monopilotes y estructuras tipo jacket, se vuelven económicamente inviables.

Las turbinas eólicas marinas flotantes (FOWT, por sus siglas en inglés) resuelven esta restricción anclando plataformas flotantes al fondo marino, desbloqueando vastos recursos oceánicos que representan un estimado del 80 por ciento del potencial eólico marino mundial.

Sin embargo, este salto tecnológico introduce una categoría de desafíos estructurales sin precedente directo en la eólica de fondo fijo: el comportamiento dinámico de cables y líneas de amarre bajo cargas complejas y continuas a lo largo de vidas útiles operativas de 25 a 30 años.

Este artículo examina las principales amenazas para la integridad de cables dinámicos y sistemas de amarre en estructuras FOWT, los marcos de ingeniería empleados para cuantificar y mitigar dichas amenazas, y las tecnologías de inspección y monitorización desplegadas en la vanguardia del sector.

¿Qué son los cables dinámicos en parques eólicos flotantes?

Los cables dinámicos en sistemas eólicos son componentes de infraestructura eléctrica diseñados específicamente para transportar energía desde los aerogeneradores hasta la red eléctrica, soportando un movimiento continuo y fatiga mecánica en entornos hostiles.

Son fundamentales en la eólica flotante mar adentro (offshore), donde las turbinas no están fijas al fondo marino, lo que provoca que los cables estén suspendidos en el agua y sujetos al movimiento constante de las olas, corrientes marinas y la propia plataforma flotante.

En un arreglo FOWT, los cables dinámicos cumplen dos funciones distintas: los cables de interconexión de array que conectan turbinas individuales dentro del cluster flotante, y el tramo dinámico del cable de exportación que transmite la energía desde la subestación flotante hasta el punto de aterrizaje en el fondo marino, donde se produce la transición a un cable de exportación estático protegido por enterramiento.

Sistemas de amarre para eólica marina flotante

En los parques eólicos flotantes, las configuraciones de amarre de los cables dinámicos se diseñan para garantizar la estabilidad de la turbina frente a cargas ambientales variables, manteniendo al mismo tiempo la flexibilidad necesaria para permitir el movimiento controlado de la estructura. Estas configuraciones determinan el comportamiento global del sistema flotante y su respuesta ante viento, oleaje y corrientes.

• Una de las configuraciones más utilizadas es el sistema de amarre en catenaria, donde las líneas de fondeo adoptan una geometría curva debido a su propio peso. Este diseño permite una alta capacidad de absorción de energía, ya que los movimientos de la plataforma se compensan mediante la variación de la tensión en la línea. Es una solución común en profundidades medias a grandes, debido a su simplicidad estructural y su buen desempeño en condiciones dinámicas.
• Otra configuración ampliamente empleada es el amarre semitenso (semi-taut mooring), en el que las líneas trabajan con una tensión inicial moderada. Este sistema reduce el exceso de desplazamiento horizontal de la plataforma en comparación con la catenaria, logrando un equilibrio entre flexibilidad y rigidez. Su diseño permite mejorar la estabilidad operativa de la turbina, aunque introduce mayores exigencias en los componentes mecánicos del sistema.
• En aplicaciones que requieren un control más estricto del movimiento, se utiliza el amarre tenso (taut-leg mooring). En esta configuración, las líneas están altamente tensionadas y trabajan con una geometría más recta. Esto reduce significativamente el desplazamiento de la estructura flotante, pero incrementa las cargas transmitidas a los anclajes y a los propios cables, lo que exige materiales de alta resistencia y un diseño más robusto.
• También existen configuraciones híbridas o combinadas, donde se integran diferentes tipos de amarre en un mismo sistema para optimizar el comportamiento global del parque eólico. Estas soluciones permiten ajustar la rigidez del sistema según las condiciones del sitio, la profundidad del agua y los requisitos de diseño estructural.

En conjunto, la selección de la configuración de amarre en sistemas eólicos flotantes no es arbitraria, sino el resultado de un balance entre estabilidad, costos, durabilidad y respuesta dinámica del sistema frente a cargas ambientales extremas

Riesgos para los cables dinámicos en parques eólicos flotantes

La energía eólica marina flotante representa uno de los desarrollos más complejos de la transición energética offshore, debido a la interacción simultánea entre estructuras flotantes, sistemas de amarre, cables dinámicos y condiciones meteoceánicas extremas. A diferencia de los parques eólicos de cimentación fija, las plataformas flotantes operan bajo movimientos continuos inducidos por olas, viento y corrientes, lo que incrementa significativamente las exigencias de integridad estructural, fatiga y monitorización operativa.

Entre los principales factores de riesgo que afectan la confiabilidad de los sistemas eólicos flotantes se encuentran:

• Fatiga mecánica en cables dinámicos y líneas de amarre por cargas cíclicas continuas.
• Corrosión offshore acelerada en componentes metálicos expuestos al ambiente marino.
• Amplificación dinámica causada por oleaje extremo y movimientos resonantes de la plataforma.
• Deformación helicoidal y pérdida de integridad en armaduras de cables submarinos.
• Fallos en puntos críticos como bend stiffeners, fairleads y zonas de suspensión.
• Incrustaciones marinas que alteran la hidrodinámica y aumentan las cargas estructurales.
• Riesgos de pérdida de flotabilidad en módulos de buoyancy por degradación o microfisuración.
• Sobrecargas durante instalación y operaciones offshore.
• Daños por interacción con anclas, pesca, embarcaciones o impacto externo.
• Desalineación entre sistemas de amarre y geometrías de cableado dinámico.
• Eventos climáticos extremos que superan las condiciones de diseño.
• Dificultad de inspección y mantenimiento en aguas profundas y entornos remotos.

La evolución tecnológica del sector ha impulsado el uso de plataformas flotantes avanzadas, modelos aero-hidro-servo-elásticos, monitoreo estructural en tiempo real y análisis de fatiga basados en simulaciones dinámicas acopladas, con el objetivo de extender la vida útil de los activos y mejorar la confiabilidad operativa offshore.

Diferencias entre los sistemas de amarre para eólica marina flotante

En la siguiente tabla se presenta un análisis comparativo de configuraciones de amarre en función de profundidad, coste y comportamiento dinámico.

Parámetro	Catenaria (Cadena)	Taut-Leg (Fibra Sintética)	Semi-Taut (Híbrido)
Rango de profundidad	50–500 m	200–1,000+ m	100–700 m
Material principal	Cadena R4/R5 (ISO 1704)	Poliéster / HMPE	Cadena superior + poliéster inferior
Rigidez de restitución	Baja (peso-dominada)	Alta (elástico-dominada)	Media
Desplazamiento offset (surge)	Alto (5–15% prof.)	Bajo (1–5% prof.)	Medio (3–8% prof.)
Masa del sistema de amarre	Muy alta (>2,000 t a 500 m)	Baja (–80% vs cadena)	Media
Fatiga en cable dinámico	Mayor amplificación por bajo offset	Menor amplificación media	Variable; requiere análisis acoplado
Creep / relajación	Mínimo en cadena	Significativo en HMPE; moderado en poliéster	Bajo en segmento de cadena; moderado en fibra
Instalación	Maduro; AHV estándar	Requiere tensado preciso; equipo especializado	Complejo; doble tipo de componente
Inspección subacuática	MPI/UTM en cadena; bien normalizada	Protocolo en desarrollo (DNV-OS-E303)	Protocolo dual; mayor costo ROV
Costo CAPEX relativo	Medio-alto (hardware)	Medio (menor masa, mayor unitario)	Alto (complejidad de conectores)
Área de huella en el fondo	Grande (catenaria tendida)	Pequeña (línea casi vertical)	Media
Norma de referencia	API RP 2SK, DNV-OS-E301	DNV-OS-E303, ISO 18692	API RP 2SK + DNV-OS-E303

Cómo evaluar los sistemas de amarre offshore

La evaluación de sistemas de amarre en aplicaciones FOWT implica un proceso multietapa que integra la caracterización de cargas ambientales, el análisis dinámico acoplado, la evaluación de resistencia y fatiga a nivel de componente, y la planificación de inspecciones basada en riesgo.

El marco de evaluación está regido principalmente por DNV-ST-0119 y API RP 2SK, con orientación complementaria de la norma ISO 19901-7.

El punto de partida para cualquier evaluación rigurosa del sistema de amarre es la caracterización meteoceánica del emplazamiento; una descripción estadística de la altura, período y direccionalidad del oleaje; perfiles de corriente a múltiples profundidades; velocidad del viento e intensidad de turbulencia; y sus distribuciones de probabilidad conjunta.

Este conjunto de datos alimenta modelos dinámicos totalmente acoplados aero-hidro-servo-elásticos; las herramientas estándar del sector son FAST/OpenFAST (NREL), SIMA (DNV) y SESAM (DNV); que calculan la respuesta de movimiento de seis grados de libertad de la plataforma flotante y las tensiones resultantes cuasiestáticas y dinámicas en cada línea de amarre bajo miles de combinaciones de estados de mar simulados.

La salida de este análisis acoplado es una serie temporal de tensiones en las líneas de amarre a partir de la cual se calcula el daño por fatiga mediante conteo de ciclos rain-flow y las curvas T-N de fatiga proporcionadas en DNV-OS-E301.

Una verificación de diseño crítica es la condición de línea rota: el sistema debe demostrar que las líneas de amarre restantes pueden soportar el ambiente de diseño asumiendo una línea fallada, un requisito de redundancia que influye directamente en el número de líneas, su pretensión y la disposición de anclajes.

¿Qué falla primero: el cable o el sistema de amarre?

Esta pregunta; que los profesionales formulan con mayor precisión como una comparación de fiabilidad relativa entre los dos subsistemas, no tiene una respuesta universal, pero la evidencia de ingeniería procedente de operaciones de FPSO y de los primeros desarrollos FOWT apunta a una jerarquía de probabilidad de fallo matizada.

El sistema de amarre, en virtud de su mayor redundancia (múltiples líneas en paralelo), su régimen de inspección estandarizado heredado del sector petrolífero y gasífero, y su relativa simplicidad en comparación con la construcción compuesta del cable, tiende a demostrar una fiabilidad superior en la vida temprana.

Sin embargo, los fallos de fatiga en el amarre, particularmente en el tramo de cadena adyacente al guía de cable, han sido responsables de los incidentes estructurales más graves en la historia de la industria flotante offshore.

Los cables dinámicos, por el contrario, presentan una evolución de fallo más compleja. Los fallos en la vida temprana están dominados por daños de instalación, sobrecarga del punto de suspensión, mala alineación del bend stiffener, e inundación del conector, antes que por la acumulación de fatiga.

Los fallos en la zona dinámica a mitad de vida son principalmente de fatiga y se concentran en el punto de suspensión y en las interfaces de los módulos de flotabilidad. El CIGRE Technical Brochure 623 documenta numerosos casos de campo de fallo prematuro de cables en el sector eólico marino, la mayoría de los cuales implicaron fatiga mecánica en la terminación del cable antes que un fallo del aislamiento o agresión externa.

La evaluación sistémica del riesgo debe tener en cuenta la asimetría de consecuencias: un fallo de la línea de amarre, aunque estructuralmente más dramático, puede permitir una respuesta de emergencia y re-tensado si se detecta a tiempo y si la redundancia está intacta.

Un fallo del cable dinámico que permita la entrada de agua de mar en el sistema conductor, por el contrario, suele resultar en una ruptura dieléctrica irreversible y en la sustitución completa del cable, un evento de coste que puede alcanzar entre 15 y 40 millones de euros para un único cable de interconexión de aguas profundas, sin contar los ingresos perdidos por producción durante la campaña de sustitución.

¿Cómo se inspeccionan los sistemas de amarre?

La inspección del sistema de amarre en entornos FOWT integra tecnología de sensado in situ, campañas de vehículos operados remotamente (ROV) y monitorización global del movimiento para proporcionar una visión continua y multicapa del estado estructural.

El marco de inspección se estructura en torno a cuatro niveles escalonados de actividad de verificación, definidos en DNV-RP-E401 y adaptados para FOWT por el Floating Wind Joint Industry Project (FW-JIP) del Carbon Trust.

Nivel 1: Monitorización continua: Todas las instalaciones FOWT comerciales están equipadas con instrumentación de monitorización de tensión en el guía de cable; típicamente basada en pasadores extensométricos de carga o células de carga hidráulicas, que proporcionan datos de tensión en tiempo real a frecuencias de muestreo de 1 a 10 Hz. El movimiento de la plataforma se rastrea mediante unidades de medición inercial (IMU), GPS/GNSS y, cada vez más, unidades de referencia de movimiento de seis grados de libertad (MRU) con precisión de posicionamiento subcentimétrica.

Nivel 2: Inspección ROV periódica: Las campañas ROV anuales realizan inspección visual y visual de cerca de toda la longitud de la línea de amarre, los conectores de cadena (Kenter links, grilletes Baldt), las cabezas de anclaje de cajones de succión o anclajes de arrastre, y el conjunto del fairlead.

El vídeo de alta resolución se complementa con inspección por partículas magnéticas (MPI) de los eslabones de cadena accesibles y medición de espesor por ultrasonidos (UTM) de componentes de acero en zonas críticas de corrosión.

¿Qué riesgos afectan a la integridad offshore?

El panorama de riesgos de integridad offshore para las estructuras FOWT engloba riesgos ambientales, operacionales, de materiales y sistémicos que interactúan de formas complejas, en ocasiones no lineales.

Los riesgos ambientales incluyen eventos de tormenta extrema que superan el período de retorno de diseño (típicamente 50 o 100 años), pero también la degradación crónica y acumulativa impuesta por la distribución del estado de mar operacional, un vector de riesgo particularmente insidioso porque es invisible en ventanas de observación de corto plazo pero domina el comportamiento estructural a lo largo de la vida útil.

Las incrustaciones marinas; la colonización de superficies sumergidas por percebes, mejillones, hidrozoos y corales blandos, constituyen un amplificador de riesgo significativo tanto para las líneas de amarre como para los cables dinámicos.

En las cadenas de amarre, las incrustaciones aumentan las fuerzas de arrastre hidrodinámico por factores de 1,5 a 2,5, incrementando directamente las tensiones dinámicas y las tasas de acumulación de daño por fatiga. En los cables dinámicos, el crecimiento sobre los módulos de flotabilidad altera sus características de masa y flotabilidad, desajustando la configuración lazy-wave de su catenaria de diseño y potencialmente generando una amplificación dinámica excesiva en la región del punto de suspensión.

Los riesgos inter-sistémicos, el acoplamiento entre el comportamiento del amarre, el movimiento de la plataforma y la carga del cable, representan quizás la amenaza de integridad más subestimada.

Una línea de amarre que ha experimentado alargamiento permanente por distorsión de eslabón inducida por fatiga alterará las frecuencias naturales de la plataforma y su posición de equilibrio en offset, modificando la geometría catenaria de todos los cables dinámicos conectados.

A la inversa, un cable dinámico que ha perdido flotabilidad en los módulos (por compresión o fisuración de la espuma a profundidad) impondrá fuerza restauradora adicional sobre la plataforma, alterando su respuesta de movimiento de formas que aceleran la fatiga del amarre.

Estos bucles de retroalimentación raramente se capturan en programas de inspección y análisis compartimentados, lo que aboga por una arquitectura integrada de monitorización de salud estructural (SHM) que trate el amarre y el cable como una única entidad acoplada.

Conclusión

El desempeño de los sistemas FOWT depende de la integración entre el diseño, la selección adecuada de materiales y el monitoreo estructural continuo a lo largo de toda su vida operativa. En este contexto, la fatiga en zonas críticas como el punto de suspensión representa el principal factor limitante de la vida útil de los cables dinámicos, debido a su alta concentración de esfuerzos y ciclos de carga. Por ello, la fiabilidad global del sistema se logra únicamente cuando existe una instalación de alta calidad, un control operativo riguroso y un proceso continuo de aprendizaje basado en datos reales de campo, que permita ajustar criterios de diseño y mantenimiento de forma progresiva.

Referencias

1. DNV. (2017). DNV-ST-0437: Loads and site conditions for wind turbines. Det Norske Veritas. https://www.dnv.com/energy/standards-guidelines/dnv-st-0437-loads-and-site-conditions-for-wind-turbines
2. International Organization for Standardization. (2013). ISO 1704: Chain cable and accessories for ship use. ISO. https://www.iso.org/obp/ui/#iso:std:iso:1704:ed-4:v1:en
3. International Organization for Standardization. (2015). ISO 13628-5: Design and operation of subsea production systems. ISO. https://www.iso.org/standard/59298.html
