Evolución de los Ensayos no destructivos: de rayos X al ultrasonido
Los ensayos no destructivos (END o NDT,por sus siglas en inglés) se han convertido en una de las herramientas más importantes para garantizar la confiabilidad de los activos industriales, cabe destacar que gracias a estas técnicas es posible evaluar la condición de materiales, componentes y estructuras sin afectar su funcionamiento, lo que permite detectar discontinuidades antes de que evolucionen hacia fallas que comprometan la seguridad, la producción o el medio ambiente.
Actualmente, sectores como petróleo y gas,petroquímica, generación eléctrica, minería, construcción, manufactura y energía renovable dependen de los ensayos no destructivos para tomar decisiones de mantenimiento basadas en información objetiva. Desde el descubrimiento de los rayos X hasta los modernos equipos digitales conectados a la nube, la evolución de estas herramientas ha redefinido la forma en que se inspeccionan los activos críticos.
¿Qué son los ensayos no destructivos?
Los ensayos no destructivos comprenden un conjunto de técnicas de inspección que permiten analizar la condición de un material o componente sin alterar sus propiedades físicas ni provocar daños permanentes. Su objetivo principal consiste en identificar defectos superficiales o internos que puedan comprometer el desempeño del activo durante su vida útil.
A diferencia de los ensayos destructivos, donde la pieza debe someterse a cargas que ocasionan su ruptura o deformación permanente, los (END) permiten mantener el componente en servicio después de la inspección, es decir, esta característica los convierte en una herramienta indispensable para programas de integridad mecánica, mantenimiento basado en riesgo (RBI) y gestión de activos.
Su aplicación abarca desde la inspección de soldaduras, recipientes a presión y tuberías hasta componentes aeronáuticos, estructuras offshore, equipos nucleares, parques eólicos, puentes y sistemas ferroviarios.
Las principales técnicas incluyen:
- Radiografía industrial (RT)
- Ultrasonido (UT)
- Líquidos penetrantes (PT)
- Partículas magnéticas (MT)
- Corrientes inducidas (ET)
- Emisión acústica (AE)
- Inspección visual (VT)
Cada una de estas técnicas responde a necesidades de inspección específicas según el material, la geometría del componente y el tipo de discontinuidad que se busca identificar.
El impacto de los rayos X en la inspección industrial
La historia de la radiografía industrial comienza en 1895, cuando el físico alemán Wilhelm Conrad Röntgen descubrió accidentalmente los rayos X mientras realizaba experimentos con tubos de rayos catódicos. Este hallazgo transformó inicialmente el campo de la medicina, al permitir observar estructuras internas del cuerpo humano sin necesidad de realizar procedimientos invasivos.
Pocos años después, el potencial de esta tecnología comenzó a extenderse hacia la industria, aunque, las primeras aplicaciones enfrentaban importantes limitaciones técnicas debido a la baja capacidad de penetración de los equipos disponibles. La verdadera expansión de la radiografía industrial comenzó a partir de 1913 con el desarrollo de tubos de alto vacío capaces de operar a tensiones mucho mayores, lo que permitió inspeccionar componentes metálicos de mayor espesor.
Con el desarrollo de equipos más eficientes y la incorporación de la radiografía industrial en los estándares internacionales de inspección, su uso se extendió a la evaluación de activos de alta responsabilidad. Esta evolución convirtió la técnica como una herramienta esencial para detectar discontinuidades internas y garantizar la calidad de soldaduras y componentes críticos.
La radiografía digital marcó una nueva etapa
La incorporación de detectores digitales representó un avance importante para la radiografía industrial, ya que, a diferencia de los sistemas convencionales basados en películas, esta tecnología genera imágenes de alta resolución prácticamente en tiempo real, lo que mejora la eficiencia de las inspecciones y agiliza el análisis de los resultados. Por ello, se redujeron de forma considerable los tiempos de inspección, se eliminó el uso de consumibles fotográficos y se optimizaron los procesos de almacenamiento, análisis y gestión de la información. Asimismo, la transmisión digital de las imágenes facilita el intercambio de resultados entre especialistas ubicados en diferentes regiones, mientras que el almacenamiento electrónico garantiza la conservación de los registros sin pérdida de calidad ni deterioro con el paso del tiempo.
Además, los equipos actuales son más compactos, ligeros y eficientes, incorporando fuentes de rayos X de alta energía y aceleradores lineales que permiten inspeccionar componentes de gran espesor con niveles superiores de resolución.
El ultrasonido transformó la detección de discontinuidades
A medida que la radiografía seguía evolucionando, el ultrasonido empezó a ganar protagonismo como una de las tecnologías más relevantes para la inspección industrial.
El desarrollo moderno del ultrasonido industrial está estrechamente relacionado con los hermanos Josef y Herbert Krautkrämer, quienes, tras la Segunda Guerra Mundial, desarrollaron algunos de los primeros detectores ultrasónicos de fallas capaces de visualizar ecos internos mediante osciloscopios. De este modo, estos equipos marcaron un punto de inflexión en 1949 al ofrecer alta sensibilidad, resolución y portabilidad para la detección de defectos internos en materiales metálicos.
A diferencia de la radiografía, el ultrasonido no utiliza radiación ionizante, sino que emplea ondas sonoras de alta frecuencia que se propagan a través del material y se reflejan ante cualquier discontinuidad interna, lo que permite identificar con elevada precisión grietas, falta de fusión, corrosión, laminaciones y otras indicaciones, incluso sin interrumpir la operación de los equipos.
La digitalización marca una nueva generación de equipos

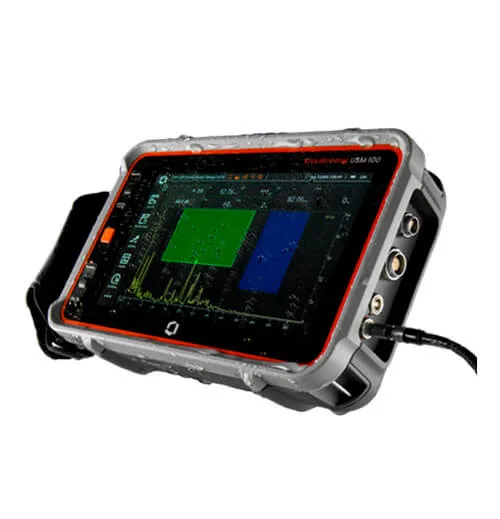

Los avances recientes han permitido desarrollar instrumentos digitales con interfaces intuitivas, pantallas táctiles y conectividad inalámbrica; por ejemplo, equipos como el USM 100 de Krautkrämer incorporan funciones que facilitan la adquisición de datos, la generación automática de informes y la transmisión de resultados hacia plataformas en la nube para su análisis remoto.
Mientras que sistemas de inspección visual remota, videoscopios digitales y plataformas de gestión de datos complementan estas capacidades al integrar diferentes técnicas de ensayos no destructivos (END) dentro de ecosistemas de mantenimiento predictivo y gestión de activos.
La combinación de sensores inteligentes, software de análisis e inteligencia artificial está dando paso a inspecciones cada vez más automatizadas, repetibles y confiables.
El futuro de los ensayos no destructivos
La transformación digital está modernizando la manera en que se realizan las inspecciones industriales, ya que la integración de inteligencia artificial, análisis automatizado de imágenes, robótica, drones, gemelos digitales e Internet Industrial de las Cosas (IIoT) permitirá obtener diagnósticos más rápidos y precisos.
Como resultado, disminuirá la exposición del personal a zonas peligrosas y se optimizará la planificación del mantenimiento durante los próximos años. Los ensayos no destructivos evolucionarán de herramientas de diagnóstico a sistemas inteligentes capaces de predecir fallas, priorizar intervenciones y apoyar la toma de decisiones en tiempo real.
Ensayos no destructivos: inspecciones más inteligentes
Los ensayos no destructivos han recorrido un largo camino desde el descubrimiento de los rayos X hasta los modernos sistemas digitales de inspección conectados a la nube. La evolución de tecnologías como la radiografía industrial y el ultrasonido ha permitido mejorar la confiabilidad de las inspecciones, reducir riesgos operativos y fortalecer la integridad mecánica de los activos industriales.
A medida que la digitalización y la inteligencia artificial continúan avanzando, estas técnicas seguirán desempeñando un papel estratégico en la gestión de activos, facilitando inspecciones más rápidas, precisas y basadas en datos para responder a las crecientes exigencias de seguridad, eficiencia y confiabilidad en la industria.
Todo indica que los ensayos no destructivos continuarán evolucionando como una herramienta fundamental para garantizar la seguridad, la confiabilidad y la integridad de los activos industriales.
