Soldadura de tuberías: Disciplina de alta precisión y confiabilidad

La soldadura de tuberías constituye una de las áreas más especializadas y exigentes dentro de la ingeniería industrial. Desde la construcción de oleoductos y plantas petroquímicas hasta sistemas de generación eléctrica, su papel es fundamental para garantizar la integridad estructural, la seguridad y la continuidad operativa de las instalaciones.

Su ejecución demanda altos niveles de precisión, confiabilidad y pericia técnica, atributos que distinguen a los profesionales de esta disciplina y definen la calidad de los proyectos industriales modernos.

¿Qué es la soldadura de tuberías?

La soldadura de tuberías es un proceso metalúrgico especializado mediante el cual se unen de forma permanente dos o más secciones de tubería para conformar sistemas continuos destinados al transporte de fluidos bajo presión. Este proceso se realiza mediante la aplicación controlada de calor y, en algunos casos, de metal de aporte, con el propósito de lograr una unión metalúrgica homogénea, resistente, hermética y libre de discontinuidades internas o externas.

La ejecución de este tipo de soldaduras requiere el uso de procesos por arco eléctrico (como SMAW, GTAW, GMAW o FCAW), seleccionados según el tipo de material base, la posición de soldadura y las condiciones de servicio. La preparación del bisel, alineación precisa, control térmico, y secuencia de cordones (raíz, relleno y acabado) son factores críticos que determinan la calidad estructural del ensamble.

La importancia de la precisión en la soldadura de tuberías

La precisión en el proceso depende de la habilidad manual del soldador de tuberías, y  de la preparación técnica, la calidad del material base, la elección del electrodo o alambre y la calibración de los equipos. Por ello, la formación y certificación son pilares esenciales en esta profesión.

A diferencia de otras tareas de unión metálica, la soldadura de tuberías requiere dominar variables como la temperatura, el alineamiento, la penetración del cordón y la protección gaseosa. Una mínima desviación puede generar defectos internos (porosidad, fisuras o falta de fusión) que comprometen la resistencia y la hermeticidad del sistema.

Desde la perspectiva normativa, la soldadura de tuberías se encuentra regulada por estándares internacionales como ASME Sección IX, API 1104 y AWS D10.12, D1.1, D1.6, que establecen los procedimientos de calificación, parámetros operativos y criterios de aceptación necesarios para garantizar la integridad mecánica, la resistencia a la corrosión y la seguridad operacional del sistema.

Principales normas aplicables a la soldadura de tuberías

Norma	Ámbito de aplicación	Tipo de soldadura que regula	Sector industrial principal	Aspectos clave de cumplimiento
ASME Sección IX	Procedimientos y calificación de soldadores y operadores de soldadura	Todos los procesos de soldadura (SMAW, GTAW, GMAW, SAW, FCAW) aplicados a equipos presurizados	Plantas petroquímicas, generación eléctrica, calderas, recipientes a presión y tuberías industriales	Define los criterios de calificación del procedimiento (PQR) y del soldador (WQTR); garantiza integridad mecánica y trazabilidad.
API 1104	Soldadura de tuberías de transporte y recolección de petróleo y gas	Soldadura por arco manual, semiautomática y automática de tuberías de acero al carbono y baja aleación	Oleoductos, gasoductos y sistemas de transporte de hidrocarburos	Especifica procedimientos, inspecciones y criterios de aceptación para soldaduras de línea en campo. Prioriza la seguridad en operación y la calidad del cordón.
AWS D10.12	Soldadura de tuberías y accesorios en aceros inoxidables	Procesos GTAW (TIG), GMAW (MIG/MAG) y plasma	Industria alimentaria, farmacéutica, nuclear y criogénica	Establece requisitos para evitar contaminación y corrosión en uniones de aceros inoxidables. Incluye pautas para limpieza, purga con gas inerte y control térmico.
AWS D1.1	Soldadura de estructuras de acero al carbono y baja aleación	Procesos SMAW, FCAW, SAW y GMAW en estructuras metálicas	Construcción, estructuras industriales, soportes, marcos y plantas energéticas	Define tolerancias geométricas, preparación de juntas y ensayos destructivos y no destructivos para estructuras de acero.
AWS D1.6	Soldadura de estructuras de acero inoxidable	Procesos GTAW, GMAW, SMAW y FCAW	Plantas químicas, farmacéuticas, alimentos y aplicaciones higiénicas	Regula calificación, diseño y criterios de aceptación para soldaduras inoxidables. Enfatiza

Procesos de soldaduras y tecnologías aplicadas

La evolución tecnológica ha transformado radicalmente la soldadura aplicada a tuberías. Los métodos tradicionales como SMAW (Shielded Metal Arc Welding) han dado paso a técnicas más controladas y eficientes, entre ellas:

• SMAW (Shielded Metal Arc Welding): proceso manual ampliamente usado en campo.
• GTAW (Gas Tungsten Arc Welding o TIG): proporciona alta calidad y control en aceros inoxidables.
• GMAW (Gas Metal Arc Welding o MIG/MAG): adecuado para producción continua y automatizada.
• FCAW (Flux Cored Arc Welding): ideal para estructuras pesadas y climas adversos.
• SAW (Submerged Arc Welding): preferido para secciones de gran espesor.
• Automatización de soldadura: Soldadura orbital automatizada, usada en sectores farmacéuticos y nucleares donde la precisión es crítica.

Estos métodos combinan control digital, sensores de temperatura y monitoreo en tiempo real, lo que permite alcanzar cordones uniformes, libres de defectos y con un nivel de confiabilidad superior.

Inspección de soldadura: Aseguramiento y control de calidad

La inspección de soldadura constituye un elemento considerable  dentro del proceso de soldadura, ya que garantiza que cada unión cumpla con los estándares de seguridad, integridad estructural y trazabilidad exigidos en los proyectos del sector energético e industrial.

Antes de iniciar cualquier operación de soldadura, deben verificarse los siguientes aspectos fundamentales:

Revisión de la técnica de soldadura

La selección del proceso ya sea (SMAW, GTAW (TIG) o GMAW (MIG) depende directamente del tipo y espesor del material de la tubería, así como de las condiciones ambientales y operativas que afectan la estabilidad del arco, la penetración y la calidad del cordón. Esta elección debe estar documentada en el WPS (Welding Procedure Specification) correspondiente.

Verificación del equipo de soldadura

La soldadura de tuberías requiere que los profesionales estén calificados y certificados CWI de AWS y bajo otras normas internacionales como la ASME Sección IX, que regula los procedimientos y competencias del soldador.

Cada unión soldada debe ejecutarse por personal que haya demostrado su habilidad mediante pruebas prácticas y ensayos conforme a un Welding Procedure Specification (WPS) aprobado.

El inspector de equipos, responsable de verificar esta competencia, debe revisar la documentación y los resultados de los ensayos según el Artículo III del código, garantizando que la calificación del soldador cumple los requisitos técnicos, normativos y de trazabilidad exigidos por la industria.

Anexo: Checklist de evaluación del soldador (ASME IX): Para apoyar el trabajo de inspección y control de calidad, Inspenet pone a disposición este documento técnico gratuito:

Recomendación: utilízalo como parte de tu sistema de gestión de calidad o capacitación técnica en soldadura.

Preparación de la junta a soldar

La preparación de la junta comprende seis fases críticas: inspección inicial, limpieza, corte, biselado, alineación y verificación final. Cada una influye directamente en la penetración de la raíz, la geometría del cordón y la integridad estructural de la unión soldada.

Un error en esta etapa no puede corregirse durante la ejecución, por lo que debe documentarse mediante registros de control previo a la soldadura.

Ensayos e inspección de soldadura

Para la aprobación y aceptación final de una junta soldada, se aplican ensayos no destructivos (END) que permiten verificar la integridad interna y superficial de la unión sin afectar su funcionalidad.

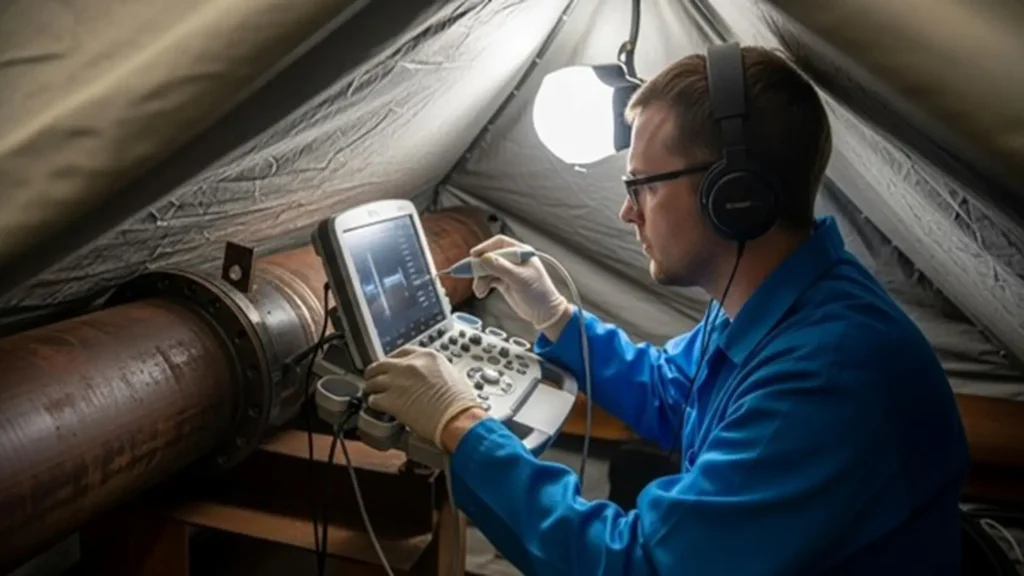

• Entre los métodos más relevantes se encuentra el ultrasonido (UT), una técnica que detecta discontinuidades internas con alta precisión, especialmente en soldaduras de gran espesor. Dentro de esta categoría destaca el Phased Array Ultrasonic Testing (PAUT), una variante avanzada que emplea múltiples haces ultrasónicos direccionables electrónicamente para generar imágenes detalladas del volumen de la soldadura. Esta tecnología ofrece mayor resolución, cobertura y capacidad de caracterización de defectos en comparación con el ultrasonido convencional. En la siguiente imagen se muestra un ejemplo representativo del uso de técnicas digitales en la inspección moderna de soldaduras críticas.

• Radiografía industrial (RT): Se usa para identificar defectos volumétricos como inclusiones, poros o falta de fusión.
• Líquidos penetrantes (PT) y partículas magnéticas (MT): Revelan imperfecciones superficiales, grietas o fugas en materiales ferrosos y no ferrosos.
• Eddy Current (EC): Técnica electromagnética eficaz para detectar fisuras superficiales o subsuperficiales en materiales conductores.
• Inspección automatizada por visión computarizada: Tecnología emergente que combina inteligencia artificial y cámaras de alta resolución para el análisis digital de cordones y detección temprana de defectos.

Automatización, digitalización y trazabilidad en soldadura

Estas plataformas inteligentes integran sensores, cámaras de visión artificial y algoritmos de inteligencia artificial capaces de registrar, en tiempo real, los parámetros esenciales del proceso: (temperatura, voltaje, velocidad y geometría del cordón) vinculandose con el soldador, el equipo y el WPS correspondiente.

Mediante  esta trazabilidad digital, cada soldadura genera un historial verificable y auditable que fortalece la gestión de integridad de activos. En sectores críticos como petróleo y gas, energía eléctrica y petroquímica, esta tecnología garantiza la seguridad operativa y la continuidad del servicio.

Más que reemplazar al soldador, la digitalización redefine su rol: el profesional certificado ahora también interpreta datos, calibra sistemas robotizados y optimiza procesos automatizados bajo los estándares de la Industria 4.0.

Para profundizar en esta innovadora tecnología, lo invitamos a ver la entrevista “Inspección ultrasónica automatizada optimiza la calidad de soldaduras”, presentada durante la conferencia ASNT 2025. En esta sesión, Nova Instruments, a través de su Gerente de Ventas Globales de END, Zeki Gokce— expone una solución avanzada que está transformando los procesos de inspección ultrasónica en soldaduras de tuberías.

Vea la entrevista completa aquí:

Resultados experimentales y modelado numérico

La investigación científica ha aportado modelos cada vez más precisos para comprender el comportamiento térmico y mecánico de las soldaduras. Los estudios basados en métodos de elementos finitos (FEM) permiten simular la distribución de tensiones, deformaciones y zonas afectadas por el calor.

Gracias a estas simulaciones, los ingenieros pueden:

• Predecir la aparición de tensiones residuales o distorsiones.
• Optimizar parámetros de corriente, voltaje y velocidad de avance.
• Evaluar la microestructura y la dureza de la unión resultante.
• Reducir el riesgo de fallas durante la operación o el servicio.

Diversos artículos recientes publicados en ScienceDirect y Welding Journal han demostrado cómo la integración de datos experimentales y numéricos mejora la eficiencia y confiabilidad de los procesos de soldadura de tuberías, especialmente en aplicaciones críticas como gasoductos submarinos o sistemas criogénicos.

Caso de estudio destacado

Soldaduras criogénicas en aceros alto en manganeso

Un estudio reciente publicado en ScienceDirect (2025) analizó el comportamiento microestructural y mecánico de uniones soldadas por arco metálico con gas (GMAW) en acero criogénico Fe–23Mn–0,45C–3,5Cr, utilizado en sistemas de gas natural licuado (LNG).

La investigación combinó ensayos experimentales y simulación numérica por elementos finitos (FEM) para evaluar cómo las tensiones residuales y la precipitación de carburos Cr₂₃C₆ en la zona afectada por el calor (ZAC) influyen en la tenacidad y dureza del material.

Los resultados mostraron un crecimiento anormal del grano, una alta tensión residual (~520 MPa) y una reducción significativa de la tenacidad cerca de la línea de fusión, factores críticos en el desempeño de las soldaduras criogénicas.

El estudio demuestra que integrar modelado FEM con datos experimentales permite optimizar parámetros térmicos, minimizar defectos y mejorar la confiabilidad estructural en soldaduras sometidas a bajas temperaturas. Para profundizar: Leer estudio completo en ScienceDirect.

Robótica e IA en la evolución de la soldadura industrial

Los robots soldadores inteligentes, equipados con sensores láser, sistemas de visión 3D y algoritmos de aprendizaje automático, pueden ajustar en tiempo real los parámetros de soldadura (voltaje, velocidad, penetración y temperatura) para mantener una calidad constante incluso en geometrías complejas o materiales disímiles.

En sectores de alta criticidad como: petróleo y gas, nuclear o criogénico) la soldadura orbital robotizada se ha consolidado como un estándar. Estos sistemas garantizan cordones uniformes, reducen el riesgo humano y optimizan la trazabilidad de cada unión.

A su vez, el desarrollo de gemelos digitales permite crear réplicas virtuales de los procesos de soldadura, donde los ingenieros pueden simular condiciones térmicas, distorsiones y tensiones residuales antes de la ejecución real. Este enfoque predictivo reduce el retrabajo, mejora la eficiencia térmica y acorta los tiempos de calibración.

La IA también está impulsando el control cognitivo del proceso, analizando grandes volúmenes de datos de soldadura para predecir defectos o desviaciones antes de que ocurran. Así, el sistema no solo automatiza, sino que aprende, corrige y optimiza continuamente.

En la era de la Industria 4.0, la soldadura se convierte en una disciplina híbrida entre la ingeniería metalúrgica y la ciencia de datos, donde la precisión mecánica se combina con el aprendizaje automatizado para garantizar mayor confiabilidad, productividad y seguridad operacional.

Salario y proyección del soldador de tuberías

El salario de soldador de tuberías varía significativamente según el país, la certificación y el nivel de experiencia, pero en general, se considera uno de los oficios mejor remunerados dentro del sector industrial.

Según estimaciones globales de portales técnicos y asociaciones de soldadura:

• En América Latina, los sueldos oscilan entre USD 1,200 y 3,500 mensuales, dependiendo del proyecto y las condiciones de trabajo.
• En Estados Unidos y Canadá, los profesionales certificados por ASME o AWS pueden percibir más de USD 80.000 anuales, especialmente en el sector petrolero y gas.
• Los profesionales especializados en soldadura orbital o automatizada pueden percibir ingresos aún mayores debido a la escasez de mano de obra calificada.

Esta tendencia refleja la alta demanda de personal técnico con conocimientos de precisión, inspección y control de calidad, lo que convierte al soldador de tuberías en una figura clave en la infraestructura energética y manufacturera.

Confiabilidad: eje central del desempeño industrial

En el contexto industrial, la confiabilidad es el indicador clave del éxito de una soldadura. Cada unión debe resistir presiones extremas, vibraciones y cambios de temperatura sin comprometer la seguridad operativa.

Las empresas del sector energético y petroquímico implementan programas de gestión de integridad, donde se evalúan permanentemente las condiciones de las soldaduras mediante monitoreo continuo y análisis predictivo. El objetivo es anticipar cualquier deterioro, garantizando la continuidad de las operaciones y la protección ambiental.

La soldadura de tuberías, en este sentido, se erige como una disciplina de ingeniería integral, que combina conocimiento técnico, control de calidad y visión estratégica.

Desafíos y tendencias futuras

El futuro de la soldadura industrial se orienta hacia la automatización inteligente y la sostenibilidad. Entre las tendencias más destacadas se incluyen:

• Uso de materiales avanzados (aceros dúplex, superaleaciones y aleaciones ligeras).
• Incorporación del Internet de las Cosas (IoT) para monitoreo en tiempo real.
• Integración de energías limpias y reducción de emisiones durante el proceso.
• Capacitación mediante realidad aumentada y simuladores virtuales para formar a las nuevas generaciones de soldadores.

Estos avances redefinen el papel del profesional, exigiendo un equilibrio entre la habilidad manual tradicional y el dominio de herramientas digitales.

Conclusión

La soldadura de tuberías representa el punto de encuentro entre la destreza humana y la ingeniería de precisión. Es una disciplina que exige conocimiento técnico, concentración y compromiso con la calidad. En una industria cada vez más automatizada, su valor no disminuye: evoluciona.

El soldador de tuberías de hoy no solo ejecuta uniones metálicas, sino que opera sistemas inteligentes, interpreta datos y garantiza la confiabilidad de infraestructuras críticas para la energía, la industria y la sociedad.

¡Capacítate con Inspenet academy y mejora tu perfil técnico!

Referencias

1. ScienceDirect (2025). “Estudio de simulación numérica y experimental sobre la microestructura, la tensión residual y las propiedades mecánicas de uniones soldadas por arco de acero criogénico de alto manganeso Fe–Mn–C–Cr.”
   Disponible en: https://www.sciencedirect.com/science/article/pii/S2238785425001140
2. Semlis Weld: https://www.senlisweld.com/es/
3. ASME Sección IX: https://www.asme.org/codes-standards/find-codes-standards/bpvc-ix-bpvc-section-ix-welding-brazing-fusing-qualifications/2025/print-book

FAQs: sobre la soldadura de tuberías
